Tuerca esférica con tuerca ciega - una solución para una

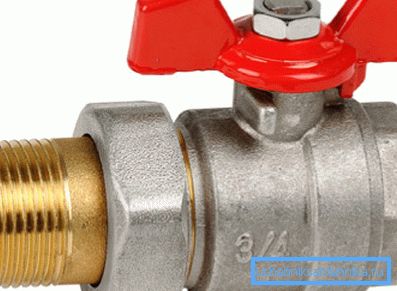

Cuando se distribuyen tuberías a un apartamento, se pueden usar varios tipos de conexiones, de manera convencional, todas se pueden dividir en 2: desmontables y de una pieza. La tuerca de sombrerete se usa cuando se conecta el "americano" y le permite facilitar significativamente el trabajo, no solo al unir tuberías, sino también al instalar grúas.

Sobre las ventajas de las válvulas de bola con tapa de tuerca.

Por supuesto, es conveniente confiar todo el trabajo en el apartamento a los especialistas, pero muchos hacen el trabajo de tubería por sí mismos. En este caso, el valor del método de acoplamiento desmontable solo aumenta: cuando tiene fugas, siempre se puede desarmar y sellar.

En cuanto a los modelos de bolas con tuercas de cabeza, su uso permite:

• Este diseño permite que la conexión gire solo la tuerca; esto es especialmente importante cuando se trabaja en condiciones reducidas;
• el desmontaje de una junta de este tipo se realiza sin dañar la tubería, basta con desenroscar la tuerca. En el caso de, por ejemplo, con una junta de tubería soldada, esto no sería posible;

• El uso de una tuerca de tapa simplifica la solución de algunas tareas sanitarias. Por ejemplo, un diseño de este tipo puede reemplazar al sgon sanitario tradicional. Si, en general, se requiere una sección suficientemente larga de tubería roscada, acoplamiento, rosca de retorno y tuerca de seguridad, entonces un grifo americano reemplaza este diseño.

En cuanto al campo de aplicación, tales dispositivos se utilizan para unir diámetros relativamente pequeños. El tamaño máximo está limitado a –3–4 pulgadas, pero el tamaño más común es de 0.5–1.5 pulgadas, debido a que se utilizan tuberías de un diámetro pequeño cuando se cablean tuberías alrededor del apartamento.

Obtenga más información sobre el uso de válvulas de bola estadounidense.

Tales dispositivos tienen el dispositivo interno original, que tiene varias ventajas sobre el diseño tradicional. Y la tuerca de unión permite simplificar el proceso de instalación tanto como sea posible.

Clasificación

Dichos dispositivos pueden dividirse en varios tipos, dependiendo del tipo de mango que se puede usar:

• mango - permite una mayor longitud al cerrar debido a la longitud;

Presta atencion Se recomienda que las grúas con manija se instalen solo en lugares donde no haya problemas de espacio libre, de lo contrario, la manija descansará constantemente contra obstáculos.

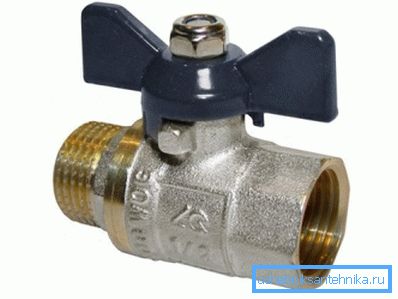

• Mariposa: es compacta y adecuada para su instalación en lugares de difícil acceso.

En cuanto al tamaño, ¿se puede considerar el mínimo? pulgadas, como para el máximo, las válvulas de bola de 4 pulgadas pueden tomarse como el límite superior del rango. Pero el grifo con una tuerca de tapa 1 - 1 2 pulgadas se usa en los sistemas de calefacción y tuberías de la mayoría de los apartamentos, por lo que este tamaño puede considerarse bastante común.

Dependiendo del tipo de conexión previsto con la tubería, puede seleccionar diferentes combinaciones de estrangulación y acoplamiento con una tuerca de sombrerete:

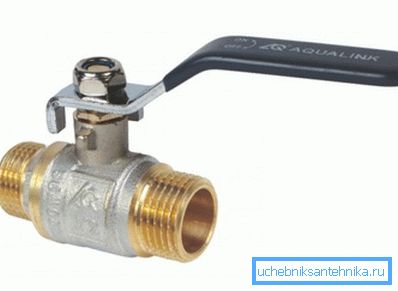

• choke-choke - el fabricante proporciona una conexión de choke para válvulas con tuberías en ambos lados;

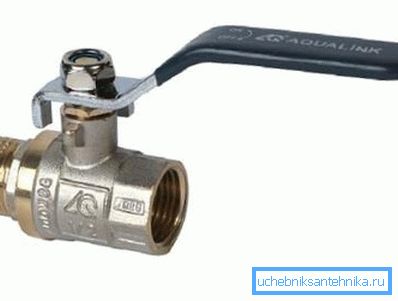

• ajuste-tuerca - por un lado, la conexión es unión, por el otro - con la ayuda de una tuerca de tapa;

• Tuerca-Tuerca: la tuerca de la válvula de bola puede considerarse ideal para la instalación en lugares difíciles de alcanzar. Tal grúa se puede incrustar fácilmente en cualquier tubo.

Estructura interna

Una de las principales ventajas de las válvulas de bola puede considerarse la capacidad de cerrar el flujo de líquido casi instantáneamente, simplemente gire la perilla 90? С. En contrapartes con una válvula para cerrar la tubería, debe girar la válvula varias veces.

Presta atencion Por otro lado, el cierre instantáneo del flujo de fluido está cargado con un golpe de ariete. Especialmente si esta acción es realizada simultáneamente por varios consumidores a la vez.

El mecanismo del cerrojo se parece a una bola de metal con un agujero (se cortan partes de la bola). El caucho se usa para sellar (se pueden usar otros materiales sintéticos en lugar de caucho) las juntas. Pueden cargarse por resorte para compensar la abrasión a lo largo del tiempo. De acuerdo con este principio (con algunas reservas) funcionan todos los dispositivos similares.

En modelos baratos, la bola puede estar en una posición libre, en el estado cerrado, el flujo de fluido lo presiona al paso y, debido a esto, se asegura la estanqueidad.

Guía de instalación

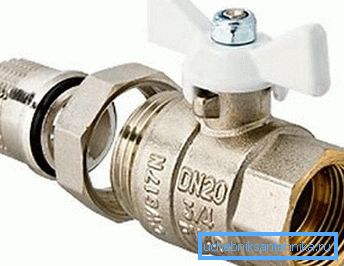

Al realizar trabajos pequeños en la casa, a menudo resulta que las válvulas de cierre deben instalarse en el lugar más inaccesible, la válvula de bola 1 2 tuerca-tuerca sería la solución ideal en este caso. En ambos lados es posible unirlo a las tuberías utilizando una tuerca de sombrerete.

En este caso, la conexión se produce de acuerdo con este esquema: la tuerca se coloca en el tubo, se inserta una junta de la forma adecuada y luego se atornilla a la rosca externa. Dependiendo del fabricante, solo la forma de la junta y algunas piezas pequeñas pueden diferir.

Las instrucciones para conectar el grifo a la tubería se verán así:

• Primero se coloca la tuerca en el tubo, la junta;

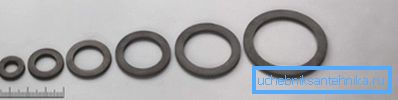

Presta atencion Al elegir una junta, debe prestar atención a la forma de la cara final de la grúa. Si el borde es afilado, simplemente cortará la junta y la junta probablemente fluirá. En este caso, puede comprar una junta especial, especialmente porque su precio es bajo, o usar un archivo para cortar un borde afilado.

• Si el tubo es de metal, entonces su extremo puede ser quemado., la brida resultante asegura una sujeción firme del extremo de la tubería a la grúa;
• entonces la tuerca simplemente se atornilla en la rosca externa, Para una mayor estanqueidad de la conexión, se recomienda utilizar una cinta FUM o una envoltura de lino (debe enrollarse en una rosca externa);
• se realiza prueba de fugas.

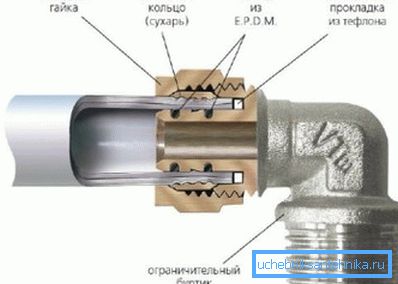

Esta no es la única forma de conectar, en lugar de enrollar, por ejemplo, si necesita conectar el tubo de PP, puede usar un anillo de compresión de metal especial. Pero en general, el principio de conexión sigue siendo el mismo.

Al final

Desde el punto de vista de la facilidad de instalación y las capacidades operativas, las tapas de bola con una tuerca de tapa simplemente no tienen competidores. Su uso hace posible aliviar significativamente la difícil vida cotidiana de los fontaneros, y la facilidad de instalación permitirá que los no especialistas los utilicen para reparar tuberías de agua y calor en el apartamento.

El video en este artículo muestra el sgon del dispositivo usando una válvula de bola estadounidense.
