Tipos de grúas: familiarizadas con la clasificación de

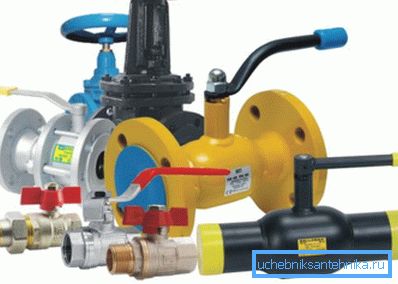

¿Qué tipos de grifos sanitarios se utilizan actualmente? En esta publicación, nos familiarizaremos con las válvulas de tamaños pequeños y medianos, que se utilizan en los sistemas de suministro de agua y calefacción de edificios privados y de apartamentos.

Válvulas de compuerta
Se utilizan en unidades de medición de agua y elevadores, así como para cortar ciertas secciones de grandes circuitos de suministro de agua y calefacción. Tamaños típicos utilizados dentro de la casa - ДУ50 - ДУ100.
Sin embargo: en los ascensores del Stalinok rara vez se pueden encontrar válvulas DU150. Incluso los tamaños más grandes se utilizan solo en líneas de calefacción.

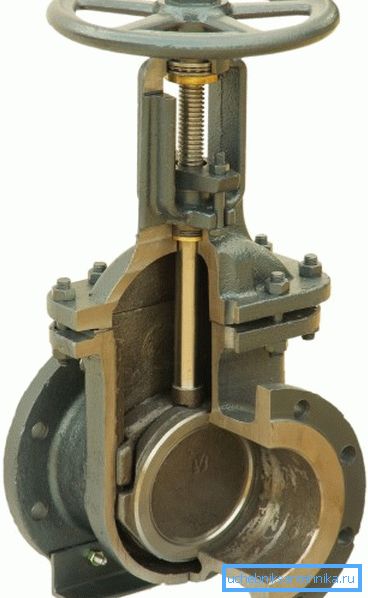

El agua en la válvula está bloqueada por un par de mejillas individuales o una cuña monolítica, que se alimenta en el cuerpo con una varilla de tornillo. Espejos (juntas tóricas) en las mejillas (cuña) y el cuerpo - metal; El sellado se logra mediante fuertes superficies de sujeción.
Materiales
Aquí hay una lista de los materiales utilizados en la fabricación de válvulas.
Elemento | Material |
Cuerpo, mejillas | Hierro fundido, acero al carbono |
Stock | Acero al carbono |
Volante | Hierro fundido, acero al carbono |
Espejos | Acero inoxidable, latón. |
Compactación | Glándula de grafito |
Ejecución
Las válvulas de compuerta se pueden clasificar:
- Para asegurar las mejillas contra los espejos del cuerpo.. Las válvulas de acero generalmente se completan con una puerta monolítica, hierro fundido, una cuña entre dos mejillas o entre las mejillas y el cuerpo.
- La forma del mango. Para los productos de hierro fundido se caracteriza por una rueda redonda, para el acero, perpendicular al mango de la varilla.
- Movilidad de stock. Puede deslizarse fuera del estuche cuando se abre o reside dentro del estuche. En este último caso, el obturador tiene su propio hilo.

Caracteristicas
Ventajas de las válvulas de compuerta:
- Resistencia hidráulica relativamente baja.
- Tamaño de instalación pequeño (más pequeño que la válvula de tornillo del mismo diámetro).
- Posibilidad de instalación con cualquier dirección de flujo de agua.
Desventajas:
- La necesidad de rellenar periódicamente las glándulas y moler las mejillas, que son depósitos recogidos.
- Dimensiones significativas en la dirección perpendicular al eje de la tubería (el obturador se retrae en la carcasa, ¿recuerdas?).
- Tensión muy moderada del obturador. La situación cuando no hay fugas a través de la válvula de control en un nodo de ascensor circular bloqueada en absoluto, una excepción en lugar de la regla.
Válvulas de tapón
El agua se bloquea girando el corcho sobre el cuerpo. La estanqueidad está garantizada por la ausencia casi completa de un espacio entre el enchufe y la carcasa. Materiales: metales con un coeficiente de fricción relativamente pequeño, no propensos a la corrosión y adheridos a las superficies adyacentes entre sí: hierro fundido y latón.
En edificios de apartamentos, las válvulas de 15 a 40 mm de tamaño se utilizan en grandes cantidades.
Ejecución
En este caso, la clasificación de grúas por tipo también es posible por varios motivos.
- El casco puede ser modular o monolítico.

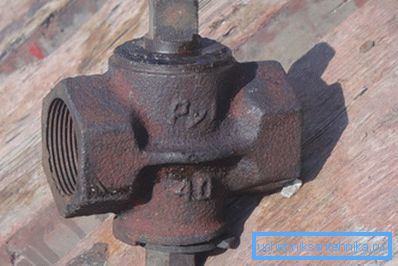

- La hermeticidad del vástago del tubo se puede asegurar mediante un empaque de glándulas con una glándula de sujeción o la fuerza de sujeción del tapón al cuerpo. En este último caso, es atraído por la tuerca en el vástago que pasa a través del cuerpo.

- La válvula puede equiparse con un asa o solaparse con una llave.
Caracteristicas
Ventajas:
- El bajo precio asociado a la simplicidad del diseño de la grúa.
- Un canal de tráfico lo suficientemente ancho como para permitir que la válvula no obstruya los residuos.
Desventajas:
- En grúas de relleno: fugas constantes de la caja de empaquetadura al cerrar y abrir, en grúas de tensión, el riesgo de que se rompa el revestimiento.
Nota: para rellenar la válvula de corcho del casquillo con sus propias manos, la tubería tendrá que drenarse en ambos lados de la misma. De lo contrario, el tapón averiado puede salir volando del casco en el frente de agua.
- Se necesita un gran esfuerzo para reposicionar la grúa.
- Alta resistencia hidráulica.
Válvula de tornillo
La válvula móvil es accionada por una varilla de tornillo. Cierra el agua y se aferra a la silla con un orificio pasante. Materiales: hierro fundido (actualmente, las válvulas de gran tamaño se fabrican principalmente con él) y latón.

Ejecución
Qué tipos de grifos con una válvula móvil y una varilla de tornillo se utilizan en tuberías:
- La válvula puede ser completamente metálica, con un espejo pulido o con una junta de goma o paronita (de nuevo, goma, solo resistente y resistente al calor).
- La válvula totalmente metálica, a su vez, puede tener un espejo plano o cónico.
Atención: una variedad de grifos con una válvula de latón cónica es, en opinión del autor, la creación de un genio sombrío, enviado a los fontaneros como castigo por la embriaguez. La válvula atascada en el alojamiento (y está atascada muy a menudo) no se puede quitar sin quitar la válvula completamente. La instrucción obvia es no comprar este milagro de equipo hostil bajo ninguna circunstancia.
- El sello del vástago se puede hacer con un sello de aceite o uno o dos anillos de goma.
Caracteristicas
Dignidad
- Fácil de reparar.
Desventajas:
- La necesidad de empacar la glándula y el reemplazo periódico de la junta (si está disponible).
- Alta resistencia hidráulica.
- Acumulación constante de basura debajo de la silla.
- Instalación con una sola dirección de flujo de agua. Cuando se intenta abrir una válvula, se abre una válvula de contraflujo.

Válvulas de bola
Todos los tipos de válvulas de bola representan un trabajo profundo en los errores en el diseño de válvulas de corcho.
El corcho en ellos es una bola con un canal de paso igual al diámetro de la tubería que se conecta. Está sellado con dos anillos de asiento de polímero de baja fricción. Como regla general, sella el tallo.
Materiales - latón y (menos comúnmente) acero inoxidable; El teflón o el fluoroplástico actúan como sellante. Tamaños - desde DN50 hasta DU500.
Ejecución
Los diferentes tipos de válvulas de bola utilizadas en las redes de ingeniería de la casa difieren principalmente en el diseño y la forma del cuerpo.
- La tubería puede ser roscada, bridada o soldada.
- El cuerpo puede ser plegable (en la rosca o en los talones) o completamente soldado.
- El mango puede ser estacionario o removible, en forma de palanca o mariposa.
- La válvula se puede combinar con un ajuste arbitrario o un filtro grueso.
Caracteristicas
Seamos concisos: las válvulas de bola no tienen ninguna de las desventajas anteriores. Los fallos de funcionamiento son extremadamente raros y en su mayoría se reducen a la necesidad de precargar el sello desarrollado alrededor del vástago después de varios cientos de ciclos de apertura y cierre.

Conclusión
Esperamos que nuestro material ayude al lector en la selección de válvulas. El artículo puede parecer algo sesgado; sin embargo, se basa únicamente en la experiencia del autor (ver también el artículo Válvula de bola 3: 4 - dispositivo, características, instalación).
Como siempre, el video en este artículo ofrecerá información adicional. ¡Éxitos!
