Tipos de grúas: comprender el diseño y comparar los

El cigüeñal se puede considerar el elemento principal de cualquier grúa; es este diseño simple el que se encarga del hecho de que cuando se gira la válvula, se bloquea el suministro de agua. Al elegir un modelo en particular, es necesario tener en cuenta no solo las dimensiones geométricas, sino también las condiciones operativas de este dispositivo. El material propuesto le permitirá comprender qué es una grúa, su estructura y principio de funcionamiento, así como ayuda para elegir.

Tipos de arbusto del grifo

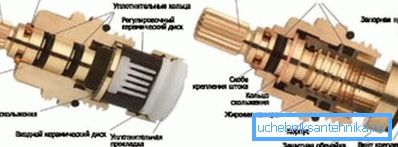

En cuanto a la clasificación, según el diseño se puede distinguir:

• dispositivos con una conexión de tornillo sin fin, durante la operación, la varilla simplemente extiende y cierra el paso a través del cual entró el agua. La grúa helicoidal es un clásico, la mayoría de los dispositivos antiguos pertenecen a esta categoría.

Presta atencion Comprender que este tipo de caja de eje se utiliza en el grifo puede determinarse por la cantidad de vueltas que debe hacer antes de la superposición del agua. En los modelos con gusanos, el stock desciende sin problemas, por lo que debe realizar algunos giros completos.

• Cerámica: no todo el dispositivo está hecho de cerámica, sino solo 2 discos, que son el elemento de bloqueo. El precio es ligeramente más alto que el de la contraparte de tornillo sin fin, pero los discos de cerámica se desgastan muy lentamente, además, la válvula se puede cerrar casi al instante, simplemente girando la perilla alrededor de 90 °;

• Nota vale más y dispositivos de pelota. La caja de eje de válvula de bola difiere de lo anterior en que la bola de metal habitual con un orificio pasante actúa como un elemento de bloqueo. Así como la versión cerámica le permite bloquear rápidamente el flujo de agua.

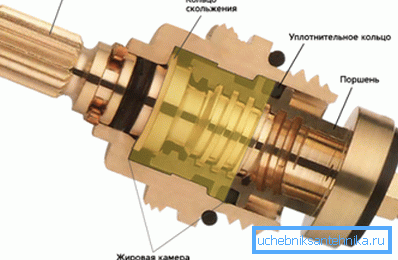

En general, el diseño de las cajas de ejes de grúa de diferentes fabricantes sigue siendo el mismo, solo se cambian las piezas individuales para aumentar la durabilidad. Por ejemplo, algunos fabricantes están satisfechos con la cámara de grasa entre el sellado y el anillo deslizante, esto aumenta la durabilidad del pistón y asegura la suavidad de la rotación del mango.

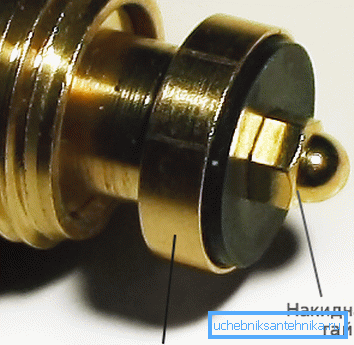

Una junta de cierre puede protegerse simplemente con una carcasa de latón, lo que permitirá que no se arrastre bajo las cargas.

Los tipos + dimensiones del cigüeñal son especialmente importantes a la hora de elegir. Si el tipo de este dispositivo afecta solo la durabilidad y facilidad de uso de la grúa, entonces la posibilidad de instalar una caja de eje en la ranura depende de su tamaño.

Más sobre el dispositivo y la instalación.

En cuanto a qué tipos de grúas pueden considerarse óptimas, no hay una respuesta universal, todo depende de las condiciones de operación y los requisitos de la grúa. Por lo tanto, tiene sentido considerar el diseño y el principio de funcionamiento de los tipos de dispositivos enumerados anteriormente.

El dispositivo y el principio de funcionamiento de la grúa helicoidal.

El principio de funcionamiento es que durante la rotación del volante, la varilla se mueve hacia arriba y hacia abajo y la junta de goma fijada en su extremo cierra de manera confiable el canal a través del cual fluye el agua. Es precisamente la junta de bloqueo la que puede considerarse el "eslabón más débil", pero no será difícil reemplazarla, por lo que la grúa de goma puede considerarse bastante confiable.

Una barra de metal con una rosca cortada a la izquierda (también conocida como tornillo sin fin) se fija en el vástago. La propia barra se fabrica en forma de una barra hexagonal hueca con una cabeza para montar el mango (volante). Al final del tornillo sin fin se asegura la junta de goma de bloqueo.

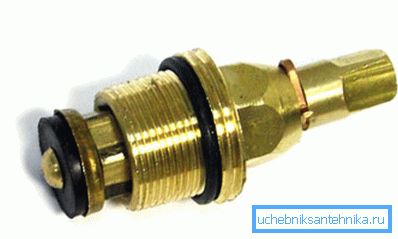

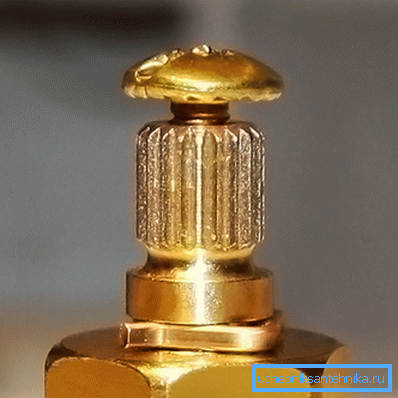

Por el tipo de cabeza debajo del volante, puede juzgar quién es el fabricante de la caja del eje de la grúa. En los modelos de producción doméstica, tiene una forma tetraédrica, mientras que en los modelos extranjeros tiene una muesca redonda. Por ejemplo, el casquillo de la grúa 20 ranuras - producción extranjera garantizada.

Si lo comparamos con los análogos (cerámica y bola), entonces solo podemos notar que la durabilidad es mucho menor. Pero tal caja de grúa-eje es mucho menos exigente en la calidad del agua, por lo que si hay pequeñas inclusiones mecánicas en el agua, entonces esta opción es adecuada.

En cuanto al tamaño, el tren de rodaje en sí se considera una caja de grúa 3 4, 3/8, 1/2 pulgadas. Estos son los diámetros de la parte de aterrizaje que se encuentran en la gran mayoría de los hogares.

Grua de ceramica

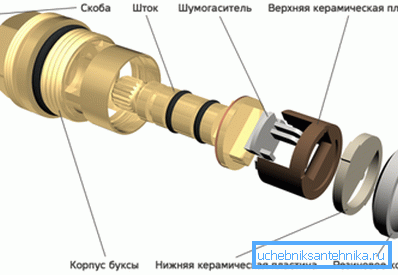

El elemento clave de tal dispositivo es 2 placas de cerámica con una superficie idealmente lisa. En cada uno de ellos se realiza un orificio pasante de la misma forma. La placa inferior está fija y la placa superior está conectada al vástago y al mango. Si un cárter con volante de inercia requiere varias vueltas para abrirse, entonces el máximo que requeriría un análogo de media vuelta es una rotación de 90 °.

Cuando la válvula se abre, los orificios de los discos inferior y superior están alineados; cuando está cerrada, la placa superior gira para que los orificios se superpongan.

Presta atencion El único inconveniente de este diseño puede considerarse casi totalmente inadecuado para la reparación. Si el disco cerámico falla, tendrás que comprar una nueva caja.

La estanqueidad depende de la forma en que las placas encajen entre sí, por lo tanto, la caja del grifo de media vuelta debe pasar solo agua limpia, sin partículas de arena y otras inclusiones sólidas. Por ejemplo, se puede utilizar para suministrar agua después del filtro.

Sobre el tamaño y la intercambiabilidad de las cajas de grúas.

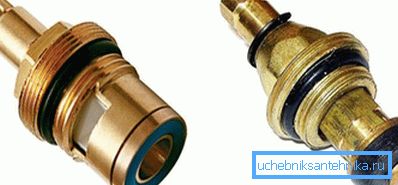

Muy a menudo, la gente quiere reemplazar la grúa helicoidal que pierde constantemente por una cerámica. En este sentido, surge la pregunta: ¿Requerirá esto reemplazar toda la grúa o simplemente insertar una nueva en lugar de la caja de la grúa antigua?

Al elegir, debe centrarse en el diámetro del orificio, es decir, el tamaño de la parte del cigüeñal que se atornilla en el mezclador, debe coincidir exactamente con el tamaño del zócalo. Está claro que, por ejemplo, una caja de grifería de 3 8 pulgadas no es adecuada para un agujero de un diámetro más pequeño.

También preste atención a las piezas del dispositivo debajo del volante. En los dispositivos importados, la cantidad de muescas importa, y las domésticas tienen esta parte completamente hecha en forma de tetraedro. Por lo tanto, si una grúa doméstica se reemplaza con un análogo de cerámica, también será necesario reemplazar un volante.

En cuanto a la longitud, en este parámetro la mayoría de las cajas de grúas no son diferentes entre sí, lo que solo contribuye a su intercambiabilidad.

El orden de trabajo al reemplazar y reparar kranbuksy

Cuando reemplace las instrucciones para el trabajo se verá así:

• Primero debe detener el suministro de agua y comenzar a desmantelar el dispositivo antiguo. El primer paso es quitar la tapa del volante;
• mostrará un perno debajo de él, desatornillándolo, puede quitar la válvula;

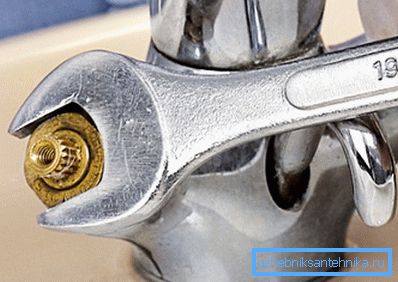

• después de eso, puede usar la llave para desenroscar el casquillo del nido de aterrizaje;

• Después de inspeccionar la rosca y retirar los residuos, puede instalar una caja de grúa nueva. Los trabajos se llevan a cabo en orden inverso: el casquillo se atornilla primero, luego comienza el giro de la tapa decorativa y comienza la válvula.

Presta atencion Al elegir una caja de grúa nueva, es extremadamente importante elegir el tamaño correcto. No vale la pena hacer una elección a ojo, como resultado puede obtener, por ejemplo, un Kranbuksa con un diámetro de 3/8 de pulgada, mientras que necesita una grúa de eje de 1 2 2 pulgadas.

La instalación del volante se realiza solo si corresponde al número de ranuras en la boquilla. Está claro que el buje de la grúa 18 estrías y un volante con una sección transversal cuadrada del orificio son simplemente incompatibles.

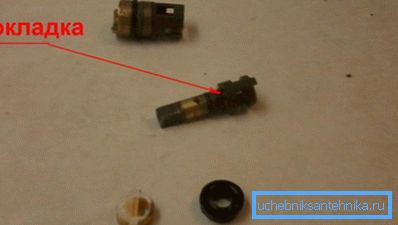

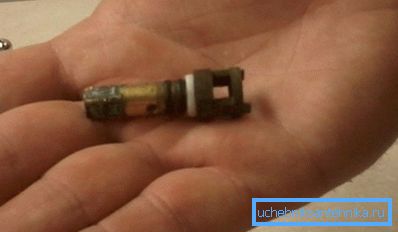

En cuanto a las reparaciones, en el caso de los engranajes helicoidales, generalmente consiste en reemplazar la junta de bloqueo. En este caso, todo lo que hay que hacer es desmontar los Kranbucks y reemplazar la junta vieja por una nueva. Si lo desea, incluso puede cortarlo usted mismo con una goma bastante gruesa y gruesa.

Mucho peor, si la parte inferior del nido de aterrizaje se daña, como resultado de esto, incluso si la jaula de la grúa está colocada correctamente, goteará un poco. En este caso, deberá reemplazar toda la grúa, como una medida temporal que puede considerar instalar una junta más gruesa.

En cuanto a los Kranbuks de cerámica, entonces, lo más probable es que, cuando aparezcan problemas de estanqueidad, solo ayude su reemplazo completo. Pero a veces la causa de una fuga se encuentra en la abrasión del anillo, a través del cual proporciona una sujeción firme de las placas entre sí.

En este caso, la reparación es posible con sus propias manos, para esto es suficiente simplemente cortar un nuevo anillo de aproximadamente el mismo grosor (no hay necesidad de observar con precisión las dimensiones) y colocarlo en lugar del anterior en la varilla. Sobre esto se agota la posibilidad de reparar grúas cerámicas de libros.

Resumiendo

El cigüeñal es un mecanismo simple pero no menos importante, que es responsable del funcionamiento normal de cualquier grifo en la casa. El material propuesto proporcionará una idea del principio de funcionamiento de dichos dispositivos y determinará la elección.

El video en este artículo se puede ver como una guía rápida para reemplazar la caja de la grúa.
