Tipos de bombas de pozos - descripción general

09-07-2018
Suministro de agua

Tener un pozo o un pozo en el sitio es una oportunidad para no depender del suministro central de agua y para tener siempre agua de buena calidad en cantidades ilimitadas. Pero por sí sola, el agua no fluirá hacia la casa, para su suministro necesita una bomba eléctrica para un pozo, cuya elección no es fácil.

Pozo sin bomba - construcción inútil.

Opciones de seleccion

Para elegir el equipo de levantamiento de agua adecuado, necesita saber qué bombas son para los pozos, en qué se diferencian entre sí. Por otro lado, para la selección correcta es importante tener información sobre los parámetros del pozo en sí.

Esto se refiere a las siguientes características:

  • Diámetro;
  • Profundidad
  • Tasa de llenado y débito (la cantidad de agua que un pozo puede dar durante un cierto período de tiempo);
  • La composición del agua, la presencia de impurezas no disueltas en ella.

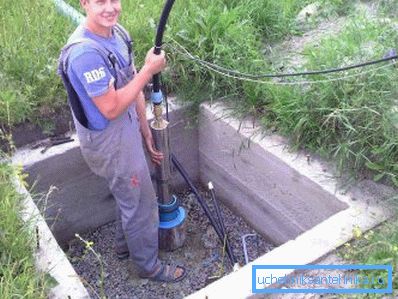

El dispositivo se selecciona en tamaño, potencia, resistencia al desgaste y otros parámetros.

Es necesario tener en cuenta muchos otros factores: la capacidad de conectar el equipo de bombeo a una fuente de alimentación, la frecuencia, la frecuencia y la estacionalidad de uso, el precio. Afortunadamente, hoy no es un problema: la gama de estos equipos es tan rica que todos pueden elegir el modelo correcto.

Tipos de bombas de pozo

Todas las bombas están diseñadas para bombear cualquier líquido o gas. Su clasificación depende del medio bombeado: producen una bomba de agua, fecal, de drenaje, de lodo para perforar pozos, etc. Estamos interesados ​​en aquellos que pueden elevar el agua a cierta altura y bombearlos a tuberías o tanques.

Según su lugar de instalación, los tipos de bombas para pozos se dividen en dos grandes grupos: de superficie y sumergibles.

Bombas de superficie

El nombre en sí mismo sugiere que la bomba de superficie o de pozo para un pozo se coloca en la superficie de la tierra y no está diseñada para la inmersión en agua. Consiste en un motor eléctrico y una bomba con agujeros para la entrada y el suministro de agua. Una manguera está unida al orificio de admisión, cuyo extremo opuesto, equipado con una válvula de retención, se sumerge en el pozo.

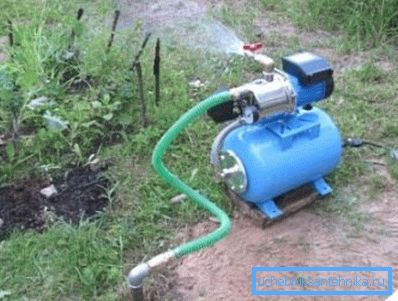

Bomba electrica de superficie

Consejo Se debe prestar especial atención a la calidad de la válvula de retención: en caso de su despresurización, será imposible arrancar el equipo.

Las bombas de superficie se dividen en dos tipos:

  • Las bombas de inyección para pozos están diseñadas para elevar el agua desde una profundidad relativamente pequeña (10-15 metros). Consumen poca energía y son considerados los más apropiados para uso privado.
  • Las bombas eyectoras son más potentes, adecuadas para pozos profundos (40-50 metros). Pero también son más ruidosos y consumen más energía, por lo tanto, se utilizan con mayor frecuencia en las tomas de agua industriales.

Atencion Las bombas de superficie no toleran que el agua ingrese al motor, por lo que deben instalarse en un cajón equipado encima del pozo, en un edificio cercano o debajo de una cochera. En invierno, para evitar la congelación del agua en la bomba, el cuerpo debe estar aislado.

Bombas sumergibles

Estos son instrumentos total o parcialmente sumergibles. Le permiten bombear el fluido de los acuíferos profundos y en sus capacidades supera ampliamente los mecanismos diseñados para instalarse en la superficie.

Para proveer agua de pozos use los siguientes tipos:

  • Centrífuga - Se utiliza para elevar el agua con un alto contenido de impurezas mecánicas (arena). Dispositivos duraderos, resistentes al desgaste, confiables y de alto rendimiento capaces de dar servicio a un pozo con una profundidad de 100 metros o más.

Para referencia. A menudo, los compradores confunden el nombre y les piden que vendan una bomba de vacío para el pozo. De hecho, este dispositivo no está diseñado para bombear agua. Muy probablemente, esto se refiere a una bomba centrífuga autocebante que funciona con una descarga de succión.

  • Girando - utilizado para elevar el agua con un bajo contenido de arena hasta una altura de hasta 100 metros. Sumergido en agua a una profundidad de 30 metros del espejo. El principio de su funcionamiento se basa en la creación por el impulsor de la turbulencia, a través del cual se lleva a cabo la transferencia. La productividad es inferior a la de las contrapartes centrífugas, pero la capacidad de crear alta presión incluso con un suministro de agua pequeño las hace adecuadas para su uso en pozos marginales.
Bomba seccional Vortex
  • Las bombas de tornillo para pozos son las más económicas. Pueden bombear agua de pozos, pozos y reservorios naturales desde una profundidad de 15 metros.

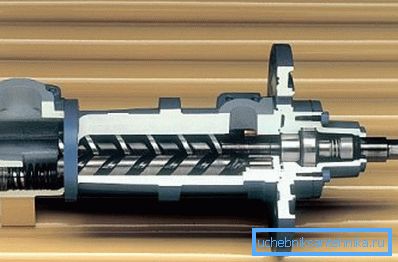

La foto muestra el dispositivo interno.

Todos estos dispositivos tienen una buena potencia, pero deberían seleccionarse, basándose principalmente en las características del pozo. Para los arenosos, con un débito pequeño y un uso irregular, es suficiente para comprar equipo de superficie, pero una bomba para un pozo artesiano de pozo profundo debería tener mayor potencia y confiabilidad.

Su instalación y puesta en servicio es un negocio difícil y responsable. Esto puede requerir equipos especiales: dispositivos de elevación, instalaciones de grúas.

La instrucción requiere el cumplimiento de ciertas condiciones que no permiten la sobrecarga. Por lo tanto, es mejor confiar la instalación de la bomba, incluso si usted mismo conoce bien su funcionamiento y las reglas de conexión.

Bombas de mano

Una variedad de aparatos para bombear agua no pueden dejar de alegrarse. ¿Pero qué hacer si no hay electricidad en el sitio o se suministra de forma intermitente?

Serás rescatado por una bomba mecánica para el pozo. Se acciona mediante una fuerza manual: el agua debe bombearse literalmente, trabajando con una palanca que mueve un pistón ubicado en la carcasa.

Según el diseño, las bombas manuales se dividen en bombas de pistón y vástago.

Ellos trabajan en el principio de vacío.

  • El diseño de una bomba de pistón consiste en un pistón 7 que se mueve en el cilindro 6. Cuando el pistón se mueve hacia abajo, la válvula de disco 5 en la parte inferior del cilindro se cierra y la válvula del pistón 8 se abre y el agua fluye a través del espacio libre sobre el pistón. Cuando el pistón comienza a elevarse, la válvula 8 se cierra y la columna de agua elevada fluye hacia el depósito de admisión de agua 10. A medida que el pistón se mueve hacia arriba, se forma un área de vacío debajo de ella, y la válvula 5 se abre, dejando que el agua entre en el espacio vacío. El movimiento del pistón proporciona la varilla 9 conectada a la palanca 11 por la bisagra. Si está debajo de una bomba, inserte una tubería de derivación 3 e instale una válvula de retención 4 en ella, será posible conectar una electrobomba al pozo.

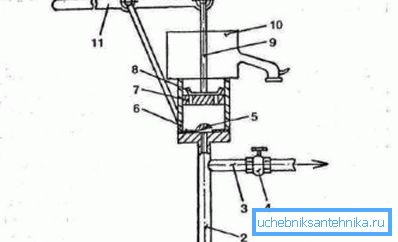

El esquema de la bomba de pistón dispositivo
  • La bomba de pozo para el pozo es similar. El cilindro 1 en la columna de los tubos de elevación de agua 2 se sumerge en el pozo, de modo que la válvula de succión inferior 10 está en el agua. La columna está fijada en la abrazadera del tubo de la carcasa 4, en su extremo superior está montado el casquillo 5.

Unido al vástago 3, el pistón 8 se introduce en el cilindro de modo que hay 5-6 cm entre él y la válvula 10. El vástago 6 se une al extremo superior del vástago. Pasa a través del prensaestopas y se conecta a la palanca 7.

Cuando el pistón se mueve hacia abajo, la válvula 10 se cierra y la válvula de entrada 9 en el pistón se abre. El agua llena el espacio sobre el pistón y se mueve hacia arriba, mientras que el espacio enrarecido debajo se llena con agua del pozo.

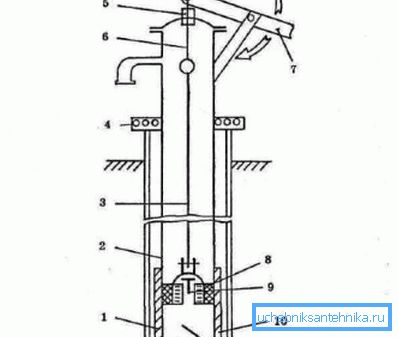

Diagrama del dispositivo bomba de varilla de bombeo

Una descripción detallada del principio de operación y los esquemas anteriores le permitirán crear dicho mecanismo para bombear agua con sus propias manos; con ciertas habilidades, no es difícil. Pero debe recordarse que una bomba casera para un pozo es capaz de bombear agua desde una profundidad relativamente pequeña, que no exceda los 10-15 metros.

Conclusión

Al elegir el equipo de levantamiento de agua, estudie bien todos sus tipos para comprender qué bomba necesita. Un estudio más profundo de este problema ayudará al video en este artículo. Queremos recomendar prestar atención no solo a las características técnicas del dispositivo, sino también a la calidad y al período de garantía del trabajo.
