Thomas v homki: caldera y calentador de agua

06-01-2018
Suministro de agua

En este artículo, les voy a contar cómo se diferencia una caldera de un calentador de agua en términos de dispositivo y características del consumidor. En ningún caso quiero hacer un veredicto final sobre las ventajas de una solución: el propósito de escribir este artículo es explicar las características clave de ambos dispositivos al posible comprador y compartir mi propia experiencia de operación.

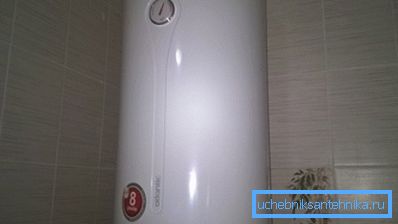

Caldera en el baño del primer piso de mi casa.

Primer conocido

Primero, echemos un vistazo a las definiciones:

  • Caldera, o calentador de agua de almacenamiento es un tanque con aislamiento térmico con un elemento de calefacción. La función de este último es el elemento de calefacción, el quemador de gas o el intercambiador de calor asociado con el sistema de calefacción y la caldera (la llamada caldera de calefacción indirecta);
  • Calentador de agua instantaneo - Es un intercambiador de calor que calienta el agua a medida que se consume. El tanque de agua dentro del calentador de agua es un tanque muy pequeño, cuya única función es asegurar el contacto del agua con el área máxima del intercambiador de calor y evitar su sobrecalentamiento.

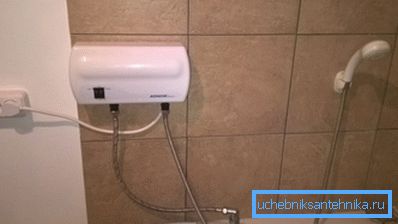

Calentador de flujo en el baño del ático.

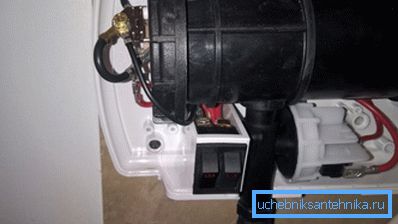

Tanque con intercambiador de calor en el interior del dispositivo.

Juntos, la caldera masiva y el dispositivo de flujo compacto se parecen a los personajes de la famosa caricatura.

¿Lo reconoces?

Entonces, la principal diferencia entre el calentador de agua y la caldera es que el primero calienta el agua a medida que se consume, y el segundo crea un suministro de agua calentada a la temperatura deseada.

Carga en la red eléctrica.

Las diferencias entre la caldera y el calentador de agua incluyen, entre otras cosas, una diferencia significativa en el consumo de energía.

Calentador de flujo

El valor mínimo de la energía eléctrica del dispositivo es de 3,5 kilovatios. Este es el dispositivo, Atmor Basic, instalado en el baño del piso del ático. El consumo de energía le permite conectarlo a una toma de euros convencional.

Advertencia: el cableado oculto para evitar el sobrecalentamiento debe calcularse en base a una corriente máxima de 8 amperios por milímetro cuadrado de cable de cobre. Si es así, para una corriente de 16 amperios, correspondiente a un consumo de 3.5 kW, se necesita un cableado con una sección transversal de al menos 2 mm2.

El aparato de 3.5 kW se puede enchufar en un tomacorriente de pared, pero con requisitos estrictos de cableado.

La potencia máxima de los calentadores eléctricos de flujo, disponibles comercialmente: 24 KW. Están conectados solo por un cable separado, abandonado del blindaje, y solo a las redes de 380 voltios.

Los dispositivos de gas, por razones obvias, no son exigentes para el cableado: el quemador proporciona el consumo de energía requerido.

Sin embargo, su funcionamiento requiere el cumplimiento de ciertas medidas de seguridad:

  • La instalación solo es posible en una habitación con su propio canal de ventilación;
  • El dispositivo necesita un flujo constante de aire fresco en la habitación donde se instala.

Caldera

La potencia típica de una caldera eléctrica es de 1.3 a 2 kW.

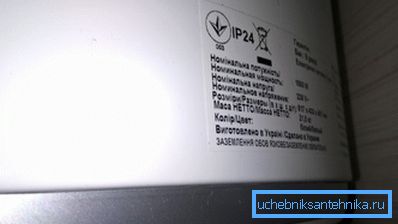

El poder de mi caldera es de 1.5 kilovatios.

Se puede conectar a cualquier toma de corriente eléctrica con una sección de cableado de 1,5 mm2. La conexión a través de un cable de extensión no es deseable, pero con una necesidad urgente es posible.

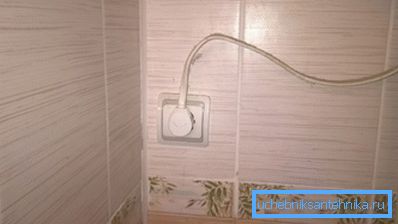

En la foto - una toma para conectar la caldera.

Estabilidad de la temperatura

¿Qué es mejor, un calentador de agua o una caldera, en términos de la estabilidad de la temperatura de salida? De acuerdo en que sus gotas son bastante desagradables cuando intentas lavar los platos y más aún al bañarte.

Fluir a través Acumulativo
Con una potencia de calefacción fija, la temperatura aumenta con respecto al original en un número fijo de grados. En invierno y verano, la temperatura del agua a la misma presión diferirá entre 10 y 20 ° C. La temperatura del agua a la salida es siempre constante. Se determina por la posición ajustada manualmente del termostato en el cuerpo de la caldera

En la operación del calentador de flujo, noté otro momento desagradable. En invierno, la temperatura del agua dentro del sistema de suministro de agua ubicado dentro de las instalaciones climatizadas es notablemente diferente de la temperatura en la red de suministro de agua. Como resultado, después de unos minutos de ducharse, el agua se enfría bruscamente.

Por separado, vale la pena mencionar el calentador de flujo de gas (columna de gas). En ella, la temperatura del agua está regulada por automatización - termostato bimetálico o digital. El termostato se activa cuando la temperatura del agua de salida desciende y aumenta la llama del quemador.

Sin embargo, la precisión de ajuste bastante baja y la gran inercia de los cambios de temperatura hacen un intento de ducharse luchando constantemente con la palanca o los grifos del mezclador. Cuando aumenta la presión del agua, el quemador se enciende y calienta rápidamente el agua a una temperatura incómodamente alta; con una disminución de agua que se enfría rápidamente a hielo.

Géiser

Precisión de ajuste

Según este parámetro, la diferencia entre la caldera y el calentador de agua es que le permite configurar la temperatura de salida deseada con la máxima precisión. La escala del termostato, por regla general, está privada de graduación, pero el método de prueba y error le permite encontrar rápidamente una temperatura agradable.

El calentador de flujo, por desgracia, no sabe cómo configurar una temperatura de salida constante en absoluto, simplemente debido al hecho de que, al aportar una potencia constante, es posible calentar el flujo en un cierto número de grados. Siguiendo la temperatura de entrada, la temperatura de salida cambiará.

No, todavía puedes regularlo.

Para este servicio:

  • Ajuste por pasos de la potencia del calentador. En particular, Atmor Basic le permite usar una potencia de 1.5, 2 y 3.5 kW;

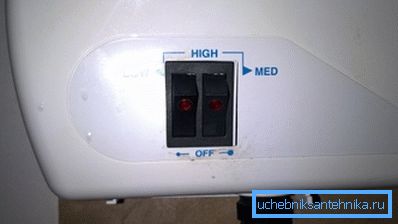

Paso regulador de potencia.

Por cierto: la potencia que no sea de 3,5 kW se usa solo en el pico del calor del verano. En invierno, un tope de 3.5 kilovatios es suficiente para calentar el flujo mínimo de agua a la temperatura mínima y cómoda.

  • Ajuste manual de la cabeza. Cuanto mayor sea el flujo, menor será la temperatura.

Eficiencia

Calderas eléctricas: los calentadores de agua son mucho menos económicos que las calderas de flujo.

Hay dos razones para esto.

  1. Debido a la potencia limitada de los calentadores de flujo, sus creadores tienen que limitar el flujo de agua a través del dispositivo. Esto, en particular, se logra mediante el uso de cabezales de ducha especiales y gander con un pequeño espacio libre. Menos consumo de agua - menos consumo de energía;
Regadera establecida con boquillas de bajo tamaño.
  1. Lo que es aún más significativo, la caldera enciende periódicamente el calor para compensar la pérdida de calor a través del aislamiento. Una capa de espuma de poliuretano de aproximadamente 5 cm de grosor protege al tanque del enfriamiento de manera suficientemente confiable; sin embargo, de 1 a 3 kWh por día todavía se gasta solo en calentar la atmósfera alrededor de la caldera.

Costo de

Al momento de la compra, el precio de los calentadores instalados en mi casa era:

  • Atmor de flujo - unos 2.000 rublos;
  • Acumulativo atlántico con un tanque de 80 litros - unos 6.000 rublos.

Desde entonces, los precios han subido ligeramente, pero la tendencia continúa hoy: la caldera cuesta mucho más.

En la categoría de precio superior, hay calderas combinadas: calentadores de agua con un intercambiador de calor tubular, que permiten conectar el dispositivo a la red de calefacción como una caldera de calentamiento indirecto, y TEN-ohm para mantener la temperatura en carga máxima o cuando la caldera de calefacción está apagada. En esta categoría, los precios comienzan en 27-30 mil rublos.

Asamblea

En la versión más simple, el calentador de flujo con su propia ducha o ducha es fácil de conectar con las manos directamente al mezclador, sin alterar el revestimiento.

La instrucción de conexión se ve así:

  1. La batidora cambia de regadera a ducha.
  2. Se retira una regadera de la ducha;
  3. La manguera de la ducha se conecta a la entrada del calentador.

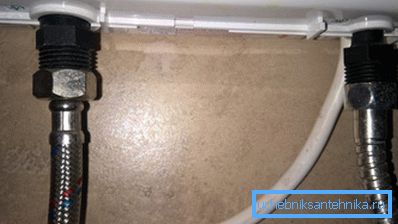

En tuberías: rosca de tubería estándar tamaño DN 15.

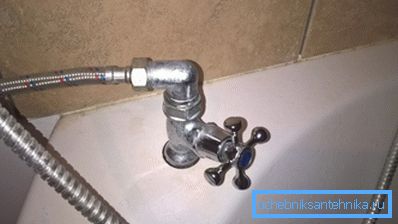

Para una instalación estacionaria de un calentador de flujo, monté un grifo separado con un casquillo de cerámica en el borde del baño.

Los calentadores de flujo que se instalan en la rotura de la línea de agua (por ejemplo, Atmor In-Line) no requieren ningún dispositivo adicional para la instalación. El único tipo de accesorios que pueden requerirse para la conexión es una caja de engranajes, que reduce la presión excesiva recomendada por el fabricante (para el notorio Atmor In-Line - no más de 7 kgf / cm2).

Nota: el fabricante permite el uso para conectar mangueras flexibles, lo que simplifica enormemente la instalación.

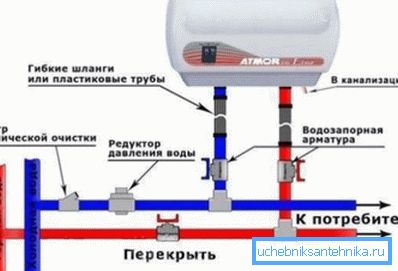

El esquema de conexión del calentador de flujo en la ruptura de la línea de agua.

En la caldera, se agrega una válvula de seguridad separada a la caja de engranajes.

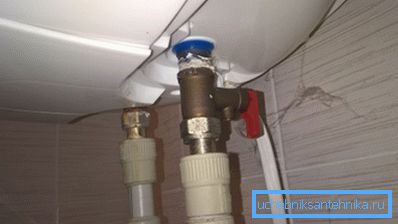

Válvula de seguridad en la entrada de la caldera.

Se instala en la entrada del calentador; La válvula se puede conectar al sistema de alcantarillado. Para la instalación se recomienda encarecidamente utilizar conexiones rígidas.

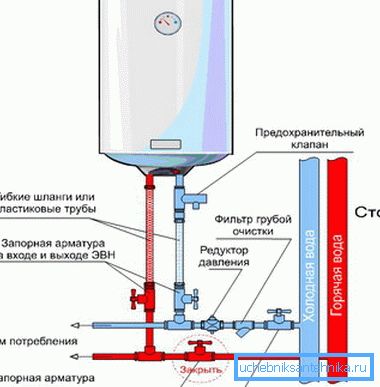

Así que el calentador de agua de almacenamiento está conectado.

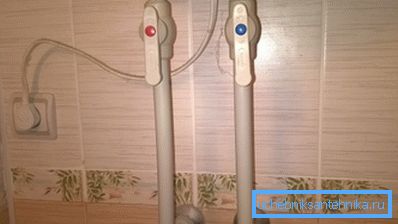

Es mejor conectar el dispositivo con conexiones rígidas.

En la instalación de dispositivos hay otra sutileza:

  • La mayoría de los calentadores de almacenamiento están montados en la pared. Está claro, sólo en la capital. El propietario del baño con paredes de yeso tendrá que buscar una caldera en una versión para exteriores bastante rara;
  • El dispositivo de flujo continuo con su peso de 1-2 kg se puede instalar en cualquier partición. Para distribuir la carga sobre el área máxima de la pared, atornillé mi Atmor al recorte de madera contrachapada instituida para paneles de yeso.

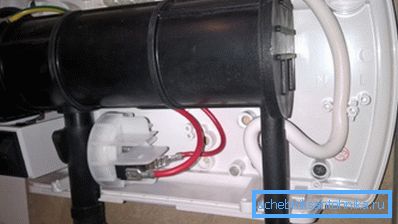

El calentador se tira por tornillos al sustrato de madera contrachapada a través de una lámina de yeso.

Potencia / Volumen

¿Cómo elegir calentadores de agua - calderas y calentadores de agua instantáneos en términos de volumen del tanque y potencia máxima?

Fluir a través

  • La potencia del calentador de flujo de 3.5 kW es suficiente para un lavado no demasiado cómodo en la estación cálida;
  • Una potencia de 5 kW ya es suficiente para un lavado cómodo en cualquier estación;
  • 7 kW permiten utilizar una regadera de ducha habitual en lugar de un producto con el tamaño reducido de las boquillas.

Acumulativo

  • Un tanque de 30 litros hace posible que una persona se lave bajo la condición de que el agua esté maximizada;
  • 50 litros permiten lavarse sin la menor molestia;
  • 80 litros con ahorros mínimos son suficientes para que dos personas se duchen con un descanso mínimo;
  • 120 litros están diseñados para una familia de tres.

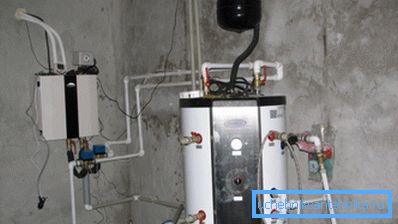

La caldera - el acumulador de calor de 300 litros.

Nota: cuanto más baja sea la temperatura establecida en el termostato, mayor será el flujo de agua real.

Conclusión

Espero que mi experiencia con los calentadores ayude al lector a hacer una buena compra. Se pueden estudiar materiales adicionales, como siempre, al ver el video en este artículo. Siéntase libre de compartir sus propias experiencias en los comentarios. ¡Éxitos, camaradas!
