Tabla de tamaños de tuberías de agua: selección de productos

05-06-2018
Suministro de agua

Cualquier persona que planee instalar el sistema de suministro de agua por su cuenta debe estudiar las dimensiones estándar de las tuberías de agua en el mercado. Esta información será muy útil, ya que solo al conocer las secciones y los diámetros de las piezas que se utilizan en el trabajo, podremos seleccionar los accesorios y adaptadores adecuados, así como equipar la conexión a los electrodomésticos.

A continuación, proporcionamos información general sobre el tamaño de las tuberías, así como datos de referencia que facilitarán su selección de equipos en la etapa de diseño.

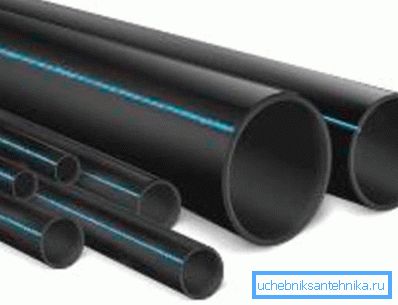

Cuanto mayor sea el ancho de banda requerido, mayor será la sección

Parámetros basicos

Dimensiones clave

Para la construcción de sistemas de suministro de agua fría y caliente, hoy en día se utilizan tuberías de una variedad de materiales.

Si planea hacer la instalación usted mismo, lo más probable es que use estos tipos:

  • Acero
  • Cobre
  • Polietileno.
  • Polipropileno.
  • Metal-plástico.

A pesar del hecho de que la gama de productos de cada categoría es bastante amplia y las secciones están básicamente estandarizadas, todavía existen ciertas diferencias. Es por eso que al comprar materiales para instalar tuberías en una casa privada, debe prestar atención a los parámetros funcionales de los productos.

Diagrama que muestra la relación de valores básicos.

Las dimensiones de las tuberías de agua están determinadas por dichos valores:

  • Dn es el diámetro nominal.
  • DY - Paso condicional (sección interna, expresada en milímetros).
  • Espesor de la pared (cuanto más, más fuerte es la estructura y mayor es la presión que soportará).
  • Diámetro exterior

Presta atencion El tamaño del diámetro exterior es muy importante cuando planeamos una instalación oculta de suministro de agua y preparamos las ranuras para el trazado de los contornos. En otros casos, es mejor operar con el concepto de "paso condicional".

Pulgadas y milímetros

Muy a menudo, los fabricantes indican el tamaño de las tuberías de agua en pulgadas, y un milímetro hacia arriba o hacia abajo puede causar una conexión insuficientemente apretada:

  • Cuando se unen productos del mismo material, tales situaciones rara vez ocurren, pero al reemplazar, por ejemplo, estructuras de acero con plástico o cobre, se puede entrar en una situación desagradable.
  • La cosa es que las pulgadas se utilizan para marcar el hilo que se corta en la superficie exterior. Y como el grosor de la pared de los diferentes modelos puede variar, existe un riesgo de error.

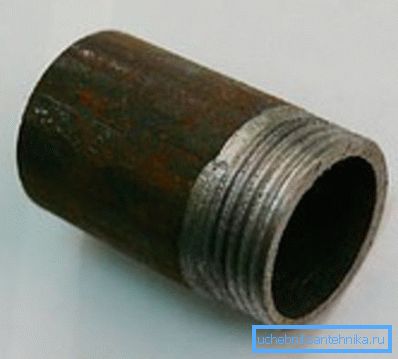

Boquilla roscada pulgadas

Sugerencia Para no confundirse, es mejor centrarse no en el diámetro exterior del producto, sino en el valor de DY; es precisamente esto lo que corresponde a la marca en pulgadas.

Las dimensiones más comunes de las tuberías de agua en mm y pulgadas se muestran en la siguiente tabla:

Hilo, en pulgadas Pase condicional, en milímetros.
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 88.5
4 114

En cuanto al uso práctico, suelen centrarse en los siguientes datos:

  • La instrucción recomienda el uso de tuberías con una sección de 3/4 a 1 1/2 pulgadas, dependiendo de la capacidad requerida.
  • Los productos más gruesos se utilizan generalmente para la colocación de elevadores y la disposición de carreteras con agua.

Dimensiones totales

Metal

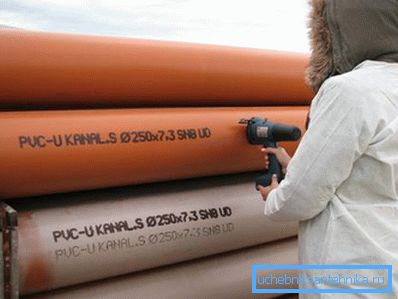

Elementos de acero para el montaje de tuberías de agua con marcado.

Hasta hace poco, el tipo más común de piezas para colocar tuberías de agua eran los productos de acero.

El etiquetado de dichos elementos suele indicar dos parámetros:

  1. Diámetro exterior
  2. Espesor de la pared

Para averiguar la sección transversal interna, es suficiente restar dos grosores de pared (en milímetros) del tamaño del diámetro.

La mezcla de construcción de acero más popular se enumera a continuación:

Diámetro exterior Pase condicional Espesor de la pared
Pulmones Estándar Reforzado
10 17 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.5 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48 3.0 3.5 4.0

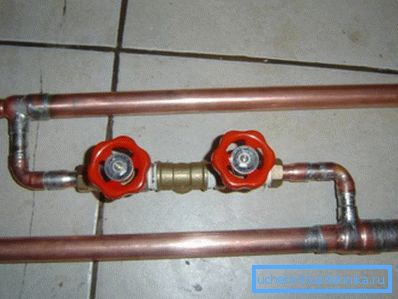

Productos de cobre (en la foto) adelgazan

A pesar de que el precio del material no es democrático, en algunos casos los circuitos de cobre se utilizan para el suministro de agua. Sus dimensiones son algo diferentes de los productos de acero:

Marcado en pulgadas Pase condicional Diámetro exterior
5/8 10 14 - 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45



Sugerencia Al elegir los elementos metálicos para la instalación del suministro de agua, vale la pena medir las dimensiones de varios productos del lote comprado utilizando calibradores. Así que la precisión de la definición será mucho mayor!

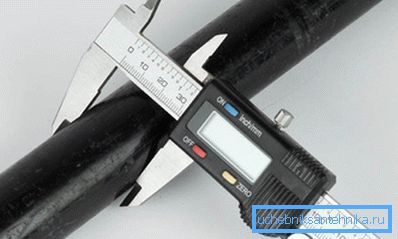

La precisión dimensional se puede verificar utilizando calibradores.

Plastico

Las dimensiones de las tuberías de plástico para el suministro de agua, que se utilizan ampliamente hoy en día como una alternativa a los contornos metálicos, también son muy diversas. Al mismo tiempo, muchos fabricantes de polipropileno, polietileno y piezas de metal y plástico usan sus propias rejillas dimensionales, por lo que es deseable usar diseños de la misma marca dentro del mismo sistema.

Por supuesto, las discrepancias, si surgen, serán insignificantes, pero para un maestro inexperto pueden ser difíciles.

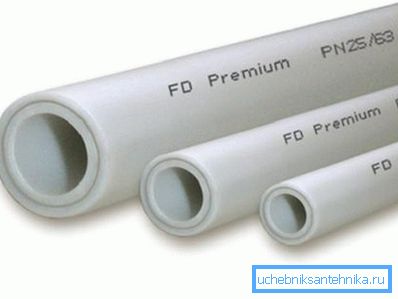

Las variedades de plástico también se producen en una extensa gama.

La tabla de tamaños de tuberías de plástico para suministro de agua (polipropileno de diferente densidad) contiene información sobre los modelos más populares. Todas las dimensiones están en milímetros:

Diámetro exterior PN30 PN20 PN10
Espesor de la pared Sección interna Espesor de la pared Sección interna Espesor de la pared Sección interna
16 - - 2.7 10.6 - -
20 3.4 13.2 3.4 13.2 1.9 16.2
25 4.2 16.6 4.2 16.6 2.3 20.4
32 3.0 21.2 5.4 21.2 3.0 26.0
40 3.7 26,6 6.7 26,6 3.7 32.6
50 4.6 33.2 8.4 33.2 4.6 40,8
63 5.8 42.0 10.5 42.0 5.8 51.5
75 6.9 50.0 12.5 50.0 6.9 61.2

Por supuesto, al colocar comunicaciones, se pueden utilizar otros tamaños de tuberías plásticas de agua. Sin embargo, para resolver la mayoría de los problemas que surgen durante la realización de reparaciones de rutina, la información indicada en la tabla será suficiente.

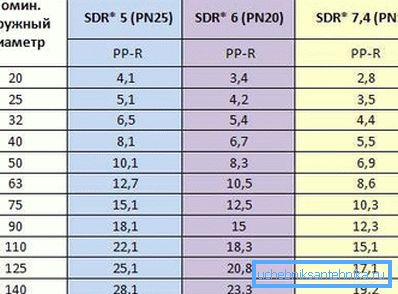

Grueso de pared para varios grados

Conclusión

Las dimensiones de la tubería para tuberías deben respetarse con la mayor precisión posible. Incluso con una desviación de una fracción de pulgada, la conexión hermética de dos secciones de la red o la conexión del accesorio será casi imposible, lo que significa que la confiabilidad de todo el sistema se verá comprometida (consulte también el artículo Qué profundidad de las tuberías de agua es óptima).

Puede estudiar las dimensiones y las marcas con más detalle leyendo los documentos reglamentarios y viendo el video en este artículo.
