Suministro interno de agua y alcantarillado de edificios:

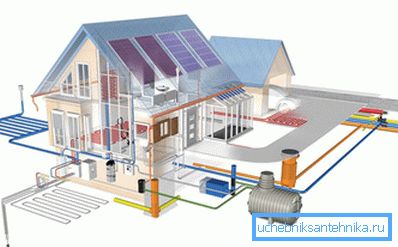

El abastecimiento interno de agua y el alcantarillado de los edificios son, sin exagerar, sus principales "arterias". Es por eso que los expertos prestan mucha atención al desarrollo de estos nodos: en caso de error, el nivel de comodidad se reducirá significativamente, y el trabajo para corregir las deficiencias requerirá una reconstrucción seria e inversiones financieras significativas.

A continuación, le diremos qué documentos normativos regulan el diseño de los sistemas de suministro de agua y alcantarillado, a qué debe prestar atención al planificar y qué matices deben tenerse en cuenta al realizar una instalación independiente de tuberías.

Problemas generales de diseño

Marco regulatorio

La norma principal que regula los problemas de organización de dichas comunicaciones es la normativa de construcción y construcción para el suministro interno de agua y alcantarillado de edificios (2.04.01-85), así como su versión actualizada SP 30.13330.2012, que entró en vigencia a fines de 2013.

Además, el diseño de los sistemas de suministro de agua y aguas residuales debe tener en cuenta los siguientes documentos:

• SP 31.13330.2012, que define el proceso de diseño de sistemas de agua al aire libre.
• SP 61.13330.2012 que regula el calor y la impermeabilización de varias tuberías.
• SP 73.13330.2012, que describe los requisitos sanitarios para edificios y estructuras residenciales, etc.

Un grupo separado consiste en normas y reglas sanitarias:

• SanPiN 2.1.4.1074-01 - requisitos para la calidad del agua suministrada a través de sistemas de suministro de agua potable centralizados.
• SanPiN 2.1.2.2645-10 - características de las condiciones de vida en edificios privados y de apartamentos.
• SanPiN 2.1.4.2496-09: garantizar la seguridad de los sistemas de agua caliente.

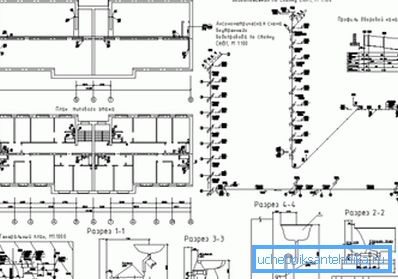

Al preparar la documentación, es obligatorio utilizar documentos como GOST para los planos de trabajo de los sistemas internos de suministro de agua y alcantarillado (21.601-79), así como otros relevantes al momento de la entrega del borrador de reglamento.

Características del sistema

De acuerdo con el SNiP para el suministro de agua doméstica, tanto el sistema de alcantarillado como el de suministro de agua deben cumplir una serie de requisitos.

A continuación, enumeramos las que serán más importantes en el diseño y la disposición independientes de estas comunicaciones:

• Si es posible, los sistemas de suministro de agua y drenaje de varios edificios deben estar interconectados.. Este enfoque permitirá un uso más eficiente de los recursos disponibles, lo que, a su vez, ayudará a reducir el costo de las instalaciones operativas.

Presta atencion SNiP permite la integración de redes de edificios, independientemente de su afiliación departamental.

• El agua que ingresa a la tubería de un edificio residencial debe cumplir con las normas sanitarias.. Para ello, en algunos casos es necesario llevar a cabo un conjunto de medidas para el tratamiento del agua (limpieza, clarificación, etc.).
• El agua utilizada para fines técnicos también está siendo entrenada.. Además, el grado de su purificación está determinado por las características del proceso tecnológico para el que se utiliza.
• Para el transporte de agua, las tuberías deben estar hechas de un material que no degrade la calidad del líquido, incluso con un contacto prolongado..

Al diseñar sistemas de fontanería, se debe tener en cuenta el consumo. Para diferentes tipos de edificios, estos volúmenes son diferentes, y las figuras más comunes se muestran en la siguiente tabla:

Presta atencion Estas figuras deben usarse para diseñar comunicaciones que planeas hacer tus propias manos. Con la construcción centralizada, a veces se le permite aumentar estos estándares, sujeto a verificación y coordinación con las autoridades locales.

Además del volumen de suministro de agua, SNIP también recomienda tener en cuenta la cantidad de presión libre.

El valor mínimo de este parámetro debe ser:

• En la entrada del edificio con un edificio de un piso - 10 m.
• Para cada siguiente piso necesitas agregar 4 m.
• En el período de consumo mínimo de agua, la presión puede reducirse a 3 m en cada piso por encima del primero.

Presta atencion El valor de la cabeza libre total no debe superar los 60 m.

Suministro interno de agua

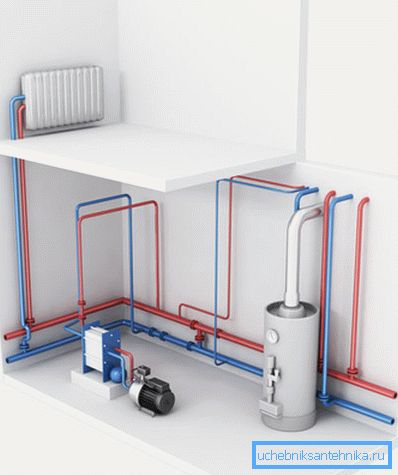

Además de estos requisitos, los documentos normativos también regulan los detalles de la disposición de todos los circuitos de comunicación. A continuación describimos los puntos principales del diseño y comenzamos con los sistemas de suministro de agua caliente y fría.

El sistema de suministro de agua puede ser tanto centralizado como local. La elección del tipo de sistema se debe llevar a cabo teniendo en cuenta las características del sitio y la eficiencia económica del suministro principal de agua.

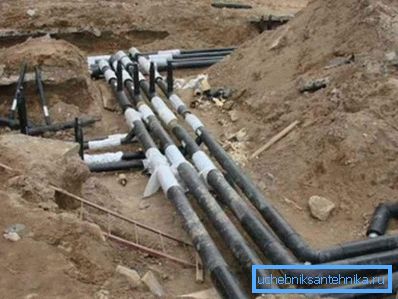

Por lo tanto, para un número significativo de hogares privados, el precio de un conjunto completo de equipos de bombeo, así como el costo de la construcción del pozo, puede ser mucho más bajo que colocar una rama de una cañería principal.

Dependiendo del propósito del edificio, se puede proporcionar con los siguientes sistemas de suministro de agua:

• Beber y beber.
• Produccion
• Lucha contra incendios
• Sistema de agua caliente.

Presta atencion En algunos casos, el suministro de agua contra incendios se combina con la producción o el consumo doméstico.

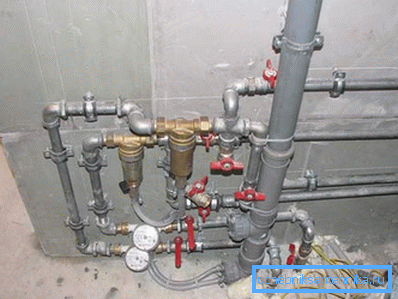

Los principales componentes del sistema son:

• Entrando al edificio.
• La unidad de medición del consumo de fluido (a veces se divide en dos nodos, para agua caliente y fría, respectivamente).
• Red de distribución.
• Elevadores para el suministro de agua a los pisos superiores.
• Suministro de tuberías.

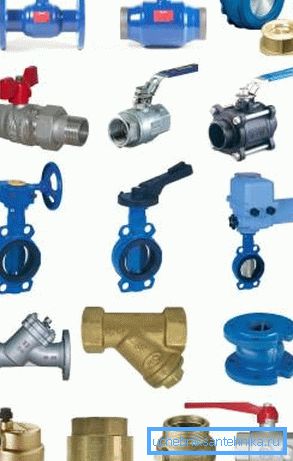

• Válvulas de cierre y control (grifos, válvulas).
• También en algunos casos, el diseño puede incluir la instalación de tanques. Un ejemplo típico de un diseño de este tipo es un tanque de membrana, que se llena con la operación de un pozo o bomba de pozo y garantiza el mantenimiento de una presión estable en el sistema.

Los requisitos separados se presentan al sistema de suministro de agua caliente:

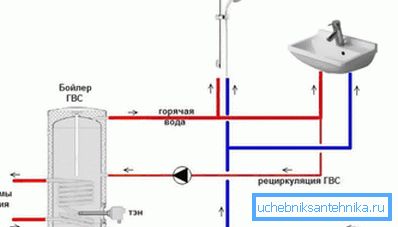

• Para mantener la temperatura hasta el momento de la toma de agua, la instrucción recomienda equipar el sistema de circulación.
• No se permite la instalación de accesorios de entrada de agua en tuberías de agua caliente.
• Al instalar tuberías, siempre deben protegerse de la pérdida de calor equipando el aislamiento de alta calidad de las áreas más problemáticas.

Aguas residuales domésticas

Al igual que la plomería, un sistema de eliminación de desechos líquidos debe diseñarse de acuerdo con ciertos estándares.

Hasta la fecha, los expertos distinguen estos tipos de alcantarillas:

• Sanitario y doméstico - el tipo más utilizado. Se utiliza para la eliminación de aguas residuales de lavabos, bañeras, inodoros, cabinas de ducha, bidet, etc.
• Producción - diseñada para trabajar con grandes volúmenes de residuos industriales.
• Combinado - es el resultado de combinar las dos especies anteriores.
• Drenaje interno: generalmente se utiliza para eliminar el agua derretida de los techos y otros elementos arquitectónicos.

Cuando se planifica un sistema de alcantarillado, es necesario calcular su capacidad (generalmente es consistente con el volumen de suministro de agua). En este caso, vale la pena tener en cuenta las regulaciones de su región sobre el volumen de descarga de aguas residuales.

Para la red de alcantarillado interno, las siguientes reglas serán relevantes:

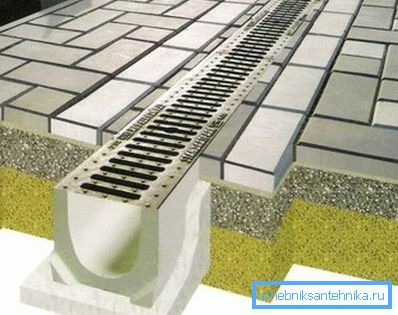

• Las aguas residuales se realizan por gravedad a través de tuberías cerradas. El transporte de líquidos en bandejas abiertas solo está permitido si no tienen un olor desagradable y no contienen sustancias volátiles.
• Es recomendable colocar tuberías de drenaje en línea recta, con una pendiente constante. Sujete el cableado a la canalización vertical utilizando una te de alcantarillado oblicua o cruces.
• La vida útil de las tuberías utilizadas para la disposición de aguas residuales debe ser de 25 años o más. Hoy es necesario dar preferencia a productos de polímeros tecnológicos (PVC, polipropileno, polietileno).

Recomendaciones de ingenieria

Redes de agua

Como puede ver, después de haber analizado la sección anterior, existen muchos requisitos para organizar las comunicaciones internas. Además, cada nodo también debe planificarse y erigirse de acuerdo con ciertos estándares.

Por lo tanto, en esta parte del artículo proporcionaremos recomendaciones específicas que podrá utilizar al instalar tuberías y sanitarios:

• Para la mayoría de los edificios residenciales y locales industriales, se establece una sola entrada de tubería en el proyecto. Se deben proporcionar dos o más entradas solo para edificios residenciales, diseñados para 400 o más apartamentos, baños y una serie de instalaciones industriales.

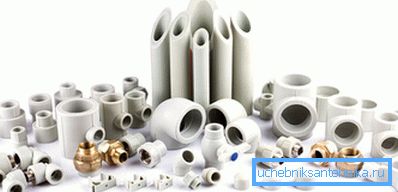

• Todas las tuberías se ensamblan a partir de piezas cuya vida útil mínima debe ser de 50 años a una temperatura de 20 ⁰C y 25 años a una temperatura de 75. ⁰C.

Presta atencion La vida útil se calcula para la presión que proporcionan las características de rendimiento de un modelo de tubería en particular.

• El ajuste del suministro de agua al sistema y su selección se realiza con la ayuda de válvulas. El diseño de estas piezas debe proporcionar un cambio suave en la presión y un cierre confiable del flujo de agua en el estado cerrado.

• En lugares donde haya un suministro separado de agua caliente y fría, se recomienda instalar mezcladores en el punto de admisión. En algunos casos, se permite el uso de dos grúas separadas, pero este diseño será mucho menos conveniente.

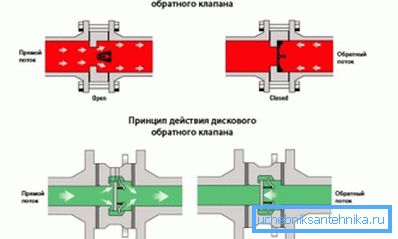

También en los sistemas de suministro de agua caliente, es imperativo instalar válvulas de retención.

Estas piezas se suelen instalar:

• Antes de los mezcladores de grupo.
• Antes de los calentadores de agua.
• Después de la dosificación de agua caliente.

Todas las recomendaciones anteriores son válidas para sistemas con centralización y para sistemas con suministro de agua autónomo.

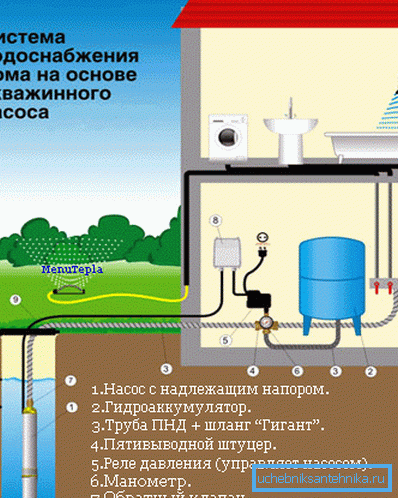

Sin embargo, donde la toma de agua se realiza desde un pozo o un pozo, es necesario instalar una unidad de bombeo:

• El elemento principal del diseño es una bomba que levanta el agua desde las profundidades.
• El funcionamiento de este dispositivo está regulado por un sistema automático que enciende o apaga la bomba dependiendo de la presión en las tuberías o el tanque.
• Para ahorrar energía e igualar la presión en los pisos superiores del edificio, generalmente se instala un tanque de expansión, que sirve como tanque de agua.

En algunos casos (con un funcionamiento inestable del sistema de suministro de agua central), la estación de bombeo se puede instalar como un sistema de respaldo.

Sistema de drenaje

En una combinación inseparable con el suministro de agua, es necesario equipar y desaguar.

Como regla general, los tubos de drenaje se colocan:

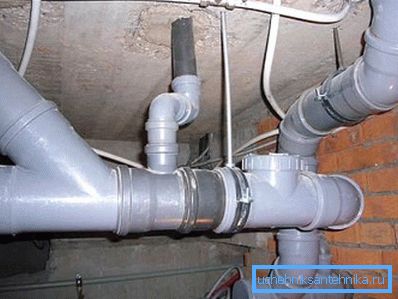

• En los corredores, dependencias, talleres, en áticos y sótanos - abierto.
• En locales residenciales detrás de paneles falsos, zócalos, zócalos, en canales especiales o con incrustaciones en estructuras de soporte, está oculto.

Al mismo tiempo durante la instalación debe seguir estas recomendaciones:

• Cuando se ocultan las alcantarillas de tuberías de polímero, es necesario tener en cuenta la resistencia mecánica de las piezas y no someterlas a cargas deformantes y destructivas.

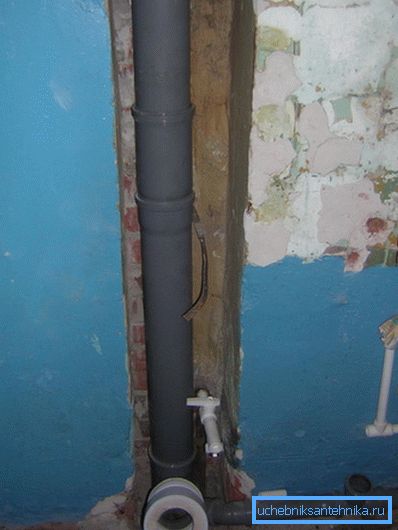

• Las secciones verticales de la tubería (canalizaciones verticales) se colocan en nichos especiales, excluyendo los impactos mecánicos. La parte frontal del nicho debe cerrarse con un panel extraíble que proporcione acceso al elevador para su inspección y reparación.
• Los orificios en los techos a través de los cuales pasan las tuberías deben sellarse con mortero de cemento. Para un mejor sellado, la tubería está envuelta en un material de impermeabilización de rollos.

• La parte superior del elevador se muestra en el techo en forma de un canal de ventilación. La altura de elevación óptima del tubo de ventilación para techos planos y inclinados no operados es de aproximadamente 20 cm.
• Cuando se entierran tuberías de tendido, es necesario prever la instalación de escotillas de inspección. El área de la escotilla no debe ser más de 0.1 m.².

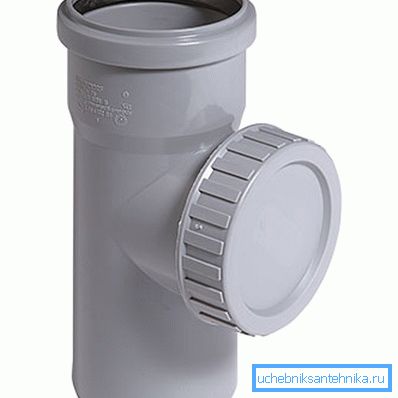

• La distancia entre revisiones depende del tipo de estructura. En los edificios residenciales, por lo general, se instala una auditoría a la vez desde 15 (diámetro de tubería hasta 50 mm) hasta 20 (diámetro 150 mm o más) metros.

Conclusión

Además de la información anterior, el SNiP en las redes internas de suministro de agua y alcantarillado también contiene información sobre varios detalles de la construcción y los matices del funcionamiento de estos sistemas. Por eso, antes de comenzar a trabajar, recomendamos no solo mirar cuidadosamente el video de este artículo, sino también examinar a fondo las versiones completas de todos los documentos regulatorios mencionados anteriormente.

Solo con el cumplimiento de los requisitos establecidos en ellos podemos garantizar el funcionamiento estable de las comunicaciones diseñadas.
