Suministro externo de agua y redes de alcantarillado:
¿Qué SNiP en las redes externas de suministro de agua y alcantarillado están actualmente en vigor? ¿Cuáles son los requisitos para los diseñadores e instaladores que imponen? ¿De qué materiales se construyen las tuberías al aire libre? ¿De qué están hechos los sistemas de alcantarillado? Tratemos de responder estas preguntas.
Documentos reglamentarios
En el área de interés para nosotros hay dos SNiPs:
- SNiP en el diseño de redes externas de suministro de agua y alcantarillado número 3.05.04-85.
- SNiP 02.04.02-84, que contiene los requisitos para la construcción del suministro de agua externo.
Además: hay un GOST separado para la preparación de planos de trabajo de redes externas que nos interesan. GOST 21.604-84 se puso en funcionamiento el 1 de julio de 1983 y sigue siendo válido hasta el día de hoy.
Examinemos los requisitos clave de ambos documentos.
SNIP 3.05.04-85

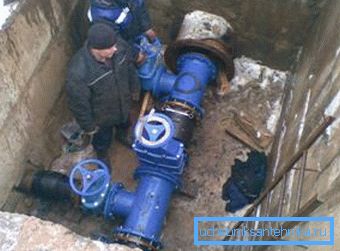

¿Cómo se debe realizar la instalación de redes externas de suministro de agua y alcantarillado según SNiP? Cuando se mueven elementos de tuberías con un revestimiento protector, se deben usar métodos de carga y transporte que excluyan daños al revestimiento.
El diseño de las tuberías en la zanja debe excluir la entrada de objetos extraños en ellas. Antes de ensamblar la tubería, sus elementos se inspeccionan desde el interior y se limpian de cualquier contaminación.
Al ensamblar una tubería sin presión a partir de tuberías con forma de campana en un terreno irregular, se deben colocar ranuras en la pendiente. La instrucción está asociada con una menor probabilidad de fuga durante la despresurización de la conexión en este caso.
La rectitud de la tubería en secciones rectas se verifica visualmente, en busca de espacio libre utilizando un espejo.
Las desviaciones máximas permisibles de la posición de los ejes de las tuberías fijadas en el proyecto son:
| Tipo de tubería | Desviación máxima, mm |
| Presión, deflexión horizontal. | ± 100 |
| Presión, deflexión vertical. | ± 30 |
| Flujo libre | ± 5 |
Las tuberías de presión se pueden colocar en un arco o curva suave, sujeto a dos condiciones:
- Se montan a partir de tubos de zócalo con juntas de goma..
- El ángulo de rotación en cada zócalo no supera los 2 grados angulares con un diámetro de hasta 600 mm y 1 grado angular con un diámetro de más de 600 mm.
Al acuñar los zócalos, los tubos se centran de modo que el ancho de la ranura en el zócalo sea el mismo en toda la circunferencia.
Los tubos de acero soldados se montan con un desplazamiento de la soldadura (recta o espiral) al menos 100 mm. La excepción son los tubos con una costura hervida por dentro y por fuera.
Las redes externas de plomería y alcantarillado se colocan utilizando tuberías de hierro fundido sin sellos de goma, sellando los enchufes con un cable de alquitrán o bituminizado y sellando con mortero de fibrocemento. Del mismo modo, la conexión se completa con tuberías de hormigón y hormigón armado.
Sin embargo: cuando se ensambla una tubería de pequeño diámetro con las propias manos, es mucho más fácil usar sellador de silicona para tuberías.
SNIP 02.04.02-84
La calidad del agua suministrada para uso doméstico debe cumplir con todos los requisitos de GOST 2874-82.
Nota: Este documento está actualmente terminado. Los requisitos para la calidad del agua están contenidos en SanPiN 2.1.4.1074-01.
Al diseñar un sistema de suministro de agua, se debe proceder de las siguientes normas de consumo de agua:
| Tipo de casa | Consumo, l / dia |
| Baños no disponibles | 160 |
| Las bañeras están instaladas; El ACS es proporcionado por un calentador de agua o caldera. | 230 |
| Los baños están instalados, el agua caliente se suministra centralmente. | 350 |
La cabeza no debe ser menor que:
- En la entrada al edificio de un piso - 10 metros.
- A la entrada del edificio de varios pisos: 10 m + 4 metros en cada piso del edificio.
- En la columna de la calle - 10 metros.
Si se está construyendo un edificio de varios pisos en un área con edificios de poca altura, se suministra con su propia estación de bombeo.
Las fuentes de agua pueden ser:
- Canales, ríos.
- Lagos, lagunas y embalses.

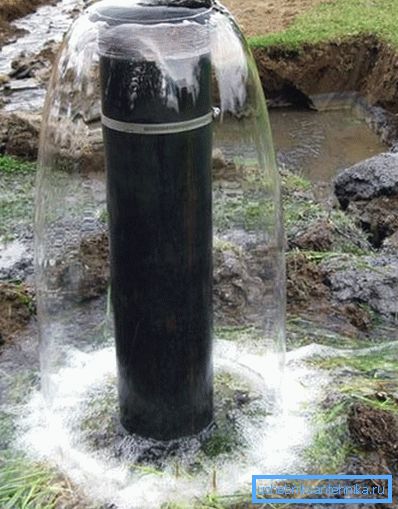

- Pozos
Para la industria, se permite el uso de aguas residuales tratadas; pero su uso en el ciclo de producción de agua que cumple con los requisitos para el suministro de agua potable está prohibido.
Materiales
Averigüemos qué materiales está en marcha una construcción masiva de suministro de agua externa y redes de alcantarillado.
Suministro de agua

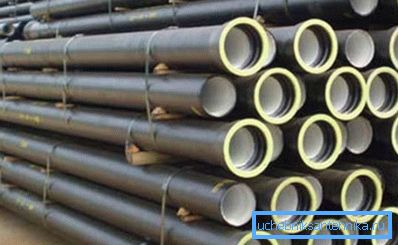

El hierro fundido se utilizó ampliamente en la construcción de conductos hasta finales de los años setenta. Luego usaba campanas para perseguir; El sellado se realizó con mechones de cemento y plomo fundido. Las tuberías modernas de hierro fundido están equipadas con anillos de sellado de goma y se utilizan donde se necesita una alta resistencia mecánica.
Los tubos de acero con una conexión rápida y tecnológica de pestañas con costuras soldadas reemplazaron al hierro fundido poco antes del colapso de la URSS. El precio de la innovación es una fuerte caída en el recurso: la reparación de las redes externas de suministro de agua debido a la corrosión y el crecimiento excesivo de los sedimentos a menudo se requiere 15-20 años después de la instalación.

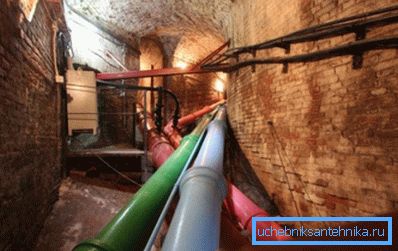

A modo de comparación: los tubos de hierro fundido utilizados en la construcción de las famosas fuentes de Peterhof no han cambiado desde la puesta en marcha en 1721.
Actualmente, las tuberías de metal están siendo reemplazadas por tuberías de polietileno. El tubo de presión está conectado mediante soldadura a baja temperatura: los extremos de las pestañas adyacentes se funden y se presionan entre sí hasta que el polímero se solidifica. La vida útil mínima de la solución se estima en 50 años; La superficie del plástico no está cubierta de sedimentos y proporciona una resistencia hidráulica extremadamente baja.
Aguas residuales
- Aquí se señaló el arrabio tradicional: es hasta este día que a menudo se colocan las aguas residuales entre los pozos.
- Los tubos de hormigón armado se utilizan, por regla general, en la construcción de colectores.
- La cerámica se utiliza principalmente en la industria para el transporte de efluentes químicamente agresivos y de alta temperatura.

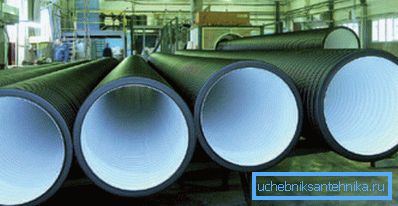

- Las tuberías de cloruro de polivinilo se utilizan masivamente junto con el hierro fundido para la instalación de sistemas de aguas residuales de pequeño diámetro; pero para la construcción de colectores, además del hormigón armado, se utilizan tuberías de dos capas con corrugación externa, hechas de polietileno.
Conclusión
Al enumerar los materiales, omitimos deliberadamente muchos tipos de tubos relativamente exóticos que el lector difícilmente encontrará en la vida cotidiana. Información adicional, como de costumbre, ofrecerá un video en este artículo. ¡Éxitos!
