Suministro de agua de un pozo - muchas opciones, elija de

La implementación de cualquiera de los esquemas de suministro de agua requiere mucha experiencia y profesionalidad, desde la elección de un sitio de perforación hasta la colocación de tuberías en la casa. No se olvide, el sistema electrónico de gestión y control interferirá en la materia, lo que complica significativamente los esquemas y su implementación.

También será necesario prever todo tipo de mecanismos de protección en caso de situaciones de emergencia, y aquí no hay experiencia, mucho menos que hacer.

Requiere un enfoque profesional.

El esquema general de suministro de agua no depende en gran medida del tipo de pozo utilizado - "en arena" (izquierda - A) o "en piedra caliza" (derecha - B) - y se muestra en la Figura "A":

• 1 - filtro de malla para el pozo directamente en la parte inferior de la carcasa, esto no excluye la necesidad de instalar un sistema completo de filtros especializados en la casa;
• 2 - bomba sumergible;
• 3 - arcilla bloqueada con un área ciega - protege tanto de las aguas de deshielo como de la lluvia, y del agua extraída del pozo como resultado de los primeros bombeos, principales y subsiguientes, preventivos;
• 4 - la llamada tubería-gander, como una característica distintiva de la salida superior del "pozo a la arena";
• 5 - carcasa;
• 6 - una cámara de cajones, ya una característica de un profundo "pozo en piedra caliza", para la ecualización de presión;
• 7 - bomba, si el pozo es una alta presión artesiana, entonces se puede descuidar la bomba, pero generalmente, solo por primera vez al usar el pozo;
• 8 - sistema de control automático con relé de protección de sobrecarga;
• 9 - hidroacumulador: una parte indispensable de cualquier sistema de suministro de agua de un pozo.

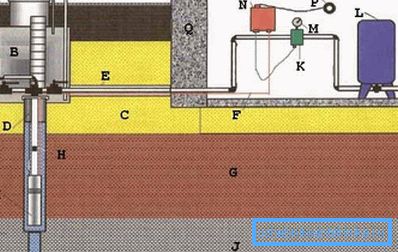

Salida de ventilación

La imagen “B” muestra un esquema de suministro de agua muy similar, pero al mismo tiempo más perfecto para una casa individual: aquí se utiliza una salida de ventilación de un cajón..

Notamos que este esquema utiliza un drenaje de agua fundamentalmente importante a través de una tubería fuera de la casa directamente desde el cajón:

• A - ventilación de la cámara de cajones;
• B - cajón;
• C - capa de arena;
• D - cable de seguridad de todo el equipo que se introduce en el pozo, es imposible olvidarlo;
• E - una funda protectora de la tubería principal a la casa;
• F - cable eléctrico para el control de la bomba;

• G - capa de arcilla;
• H - válvula de retención;
• I - bomba, notamos que el filtro en este esquema se levanta, es permisible si el pozo fue bombeado bien inicialmente;
• J es una capa de piedra caliza;
• El interruptor de presión K es un mecanismo de protección obligatorio que se puede conectar al canal de drenaje de agua fuera de la casa durante un aumento de presión de emergencia;
• L - tanque de membrana, generalmente para las condiciones del hogar, hay suficiente tanque para 60-70 litros;
• M - manómetro;
• N - panel de control;
• P - normal, fuente de alimentación doméstica estándar en 220 V y 50 Hz.

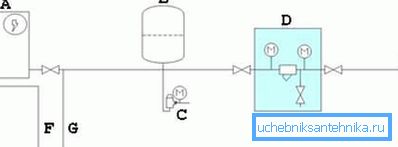

Diagrama de circuito

La fuente de alimentación de los componentes principales del sistema es la siguiente:

• A - caldera o cualquier otro dispositivo eléctrico para calentar agua de un pozo;
• B - tanque de agua de 40-50 litros, aunque su capacidad depende de las preferencias de todos;
• C: relé de protección contra caídas de presión en ambas direcciones, cuando la presión cae bruscamente o bruscamente y aumenta significativamente;

• Filtro D: normalmente se insertan varios filtros en el sistema, a menudo de naturaleza especializada (para hierro, para agua dura);
• E - parte del circuito directamente en el pozo;
• F - salida de agua caliente;
• G - Salida de agua fría.

Realizaciones - un objetivo, formas de lograr diferentes

Consideremos varios esquemas para la implementación del suministro de agua desde un pozo en el hogar, que difieren en el uso de equipos específicos muy útiles. Te aconsejamos que prestes atención a estos matices.

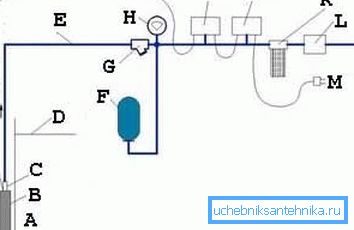

Protección contra la pérdida de agua.

Dicha protección es una de las tareas más urgentes de proporcionar agua a una casa de campo..

La forma de implementarlo en el siguiente diagrama:

• R: bueno, tenga en cuenta que el esquema no depende del tipo de pozo - perfecto - imperfecto, en arena - en piedra caliza, de una capa de flujo libre - de un lecho de presión;
• B - bomba sumergible;
• C - válvula de retención: observe el importante cable que va al relé; proporciona protección instantánea en ausencia de agua, incluso sin analizar la presión y la presencia de agua en las tuberías en la parte superior;
• D - nivel del suelo;
• E - tubería;
• F - hidroacumulador;

• G: filtro basto, también se denomina tanque de lodo, un elemento muy caprichoso del sistema, que a menudo tiene que ser removido para su mantenimiento;
• H - manómetro;
• I - interruptor de presión;
• J - relé de funcionamiento en seco - esta es una característica distintiva de esta implementación;
• K - otro filtro con cartuchos reemplazables;

• L - reductor de presión;
• M - fuente de alimentación estándar a 220/50;

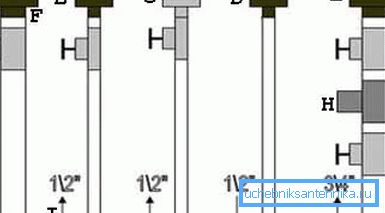

• N - entonces los consumidores en forma de instalaciones sanitarias y lavadoras; Uno de los consumidores más notables es la caldera de gas, que se puede conectar de la siguiente manera:

• A - suministro de calefacción;
• B - suministro de agua;
• C - suministro de gas;
• D - canal de agua inversa;
• E - el canal de retorno del sistema de calefacción;
• F - tuerca tipo americana;
• G - válvula de bola;
• H es un filtro, generalmente es suficiente un dispositivo para limpieza brusca;
• I: las flechas indican la dirección del medio actual, los números, los diámetros recomendados de las tuberías.

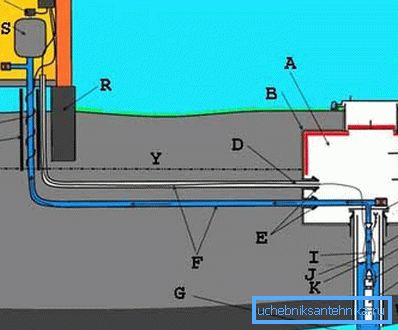

Calentamiento e impermeabilización

Cuando se trata de trabajar con un pozo, en ningún caso debemos olvidarnos de las bajas temperaturas y la alta probabilidad de que el agua se congele en las tuberías. De ahí la necesidad de impermeabilización y aislamiento (en la Figura "B", ambas tareas se resuelven utilizando un bote - E).

El esquema que pone el problema del calentamiento a la vanguardia puede ser:

• A - cámara de cajones;
• B - impermeabilización;

Buen consejo Al crear una impermeabilización, le aconsejamos que siga la regla "dorada": debe constar de varias capas. Por ejemplo, en la capa inferior hay yeso aislante, luego una capa ventilada, luego polietileno en el listón. Asegúrese de cubrir el polietileno en una sola pieza. Si esto no es posible, entonces conecte los bordes de las hojas adyacentes con cinta impermeable en ambos lados.

• C - aislamiento, generalmente en forma de tablas de espuma resistente a la humedad;
• D - cable eléctrico en una carcasa protectora;
• E - sellos, el sistema debe ser extremadamente apretado;
• F - tuberías;
• G - pozo abierto al agua;
• H - tapa de sellado;
• I - tubo interno de elevación de agua;
• J - cable de seguridad;
• K - el nivel de agua sube en el pozo;

• L - cuerpo de carcasa de metal;
• M: este estuche también está hecho de metal, pero el plástico también se usa a menudo;
• N - válvula de retención;
• O - bomba sumergible;

Buen consejo Las bombas sumergibles son buenas para llevar a cabo el primer bombeo del pozo. En el futuro, le recomendamos considerar la opción de instalar una bomba de superficie más potente. Su rendimiento es mucho mayor, y el mantenimiento es mucho más conveniente. Un inconveniente es el precio, que es significativamente más alto que el de las bombas sumergibles.

• P - aislamiento;
• Q - sistema de calefacción eléctrica - aquí se utiliza una protección integral contra la congelación;
• R - los cimientos del edificio;
• S - acumulador hidráulico;
• T - interruptor de presión;
• V - panel de control electrónico;
• U - salida de agua a los consumidores de dispositivos de agua en la casa;

• W - capa de arcilla;
• X es piedra caliza;
• Y: nivel de congelación del suelo: este nivel debe determinarse en el proceso de análisis y selección del punto de perforación de un pozo;
• Z: ventilación subterránea, y otra ventaja de crear este tipo de cimientos.

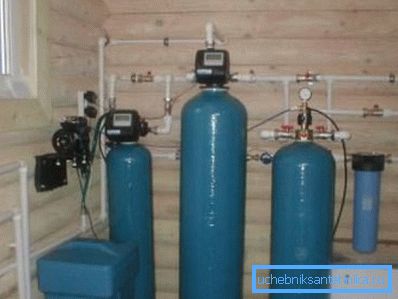

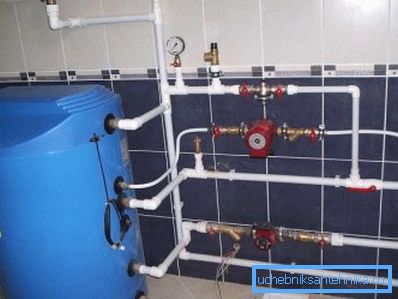

Prestar atención a los consumidores en la casa.

Bueno, ahora que, por el bien de todo el alboroto, los consumidores de agua extraída del pozo.

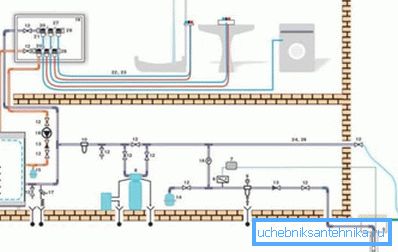

Recomendamos este esquema como el principal al establecer el suministro de agua de un pozo:

• 1, 2, 3, 4, 5 - elementos externos: bomba, acoplamiento, cable, seguro, cabeza de pozo;
• 6 - interruptor de presion;
• 7 - panel de control electrónico;
• 8 - ablandador de agua;
• 9 - filtro, recomendamos prestar atención a los dispositivos con lavado a contracorriente;
• 10 - un filtro más, limpieza fina con cartuchos reemplazables;
• 11 - caldera;
• 12 - grifo de agua;
• 13 - válvula de retención;

• 14 - hidroacumulador, diseñado para una presión de 10 bar con un volumen de 50 litros;
• 15 - hidroacumulador, pero ya 25 litros a la misma presión;
• 16 - manómetro con grifo;
• 17 - sistema de seguridad de la caldera;
• 18 - bomba interna;
• 19 - gabinete de distribución;
• 20 - coleccionista;
• 21 - conexión;
• 22 - una tubería, en el esquema dado 16 en 2;
• 23 - cubierta protectora corrugada;
• 24 - tubo de cobre con un diámetro de 22 mm;
• 25 - también un tubo de cobre, pero diámetro - 18 mm;
• 26 - aislamiento térmico;
• 27 - soportes;
• 28 - tapa para el colector.

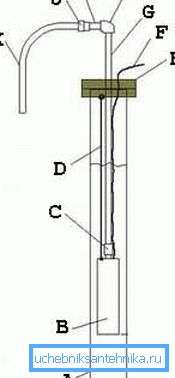

Profundizando en particular

Al organizar el suministro de agua, es necesario realizar todo el trabajo en el pozo con especial cuidado, lo que determinará el éxito de todo en el futuro..

El diseño de los dispositivos bajo tierra será simple:

• A - bueno, cubierta;
• B - la bomba;
• C - válvula de retención;
• D - cable para el seguro;
• E - cabeza;

• F - cable eléctrico al sistema de control;
• G - tubería de baja presión;
• H es el ángulo de conexión de baja presión;
• I - tubería;
• J - nuez - americana;
• K - fue a la tubería de metal-plástico a los consumidores.

No se requiere la presencia de la cámara de cajones cuando se equipa un pozo, pero la cámara es muy deseable si el agua proviene de la parte inferior a presión.

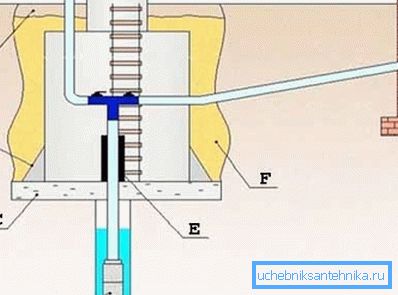

Le recomendamos que realice una cámara de cajones con ventilación y descarga de drenaje de agua de emergencia fuera del sistema eléctrico de la casa:

• Además, le aconsejamos que construya un poderoso castillo de arcilla para proteger la descongelación y el agua de lluvia que cae, así como las aguas que surgen después de bombear el pozo;
• B - cables de vendaje;
• C - almohadilla de hormigón;

• D - la bomba;
• E - impermeabilización;
• F - arena rociada de hormigón de la cámara, la proporción recomendada de arena y cemento es de 5 a 1.

Conclusiones

La cuestión de cómo hacer agua en el país a partir de un pozo tiene más de una solución, pero a menudo solo una de ellas cumplirá con sus condiciones operativas específicas.

Será necesario tener en cuenta muchos matices, algunos de los cuales deberán tenerse en cuenta en la etapa de diseño de la casa en su conjunto.

• Por lo tanto, en primer lugar, la instrucción requiere la inclusión de un plan detallado para proporcionar agua a la casa en la etapa de diseño del área suburbana.
• Y, en segundo lugar, será muy difícil hacer frente a un experimentado equipo integrado de constructores para hacer todo el trabajo de forma llave en mano.

Sin embargo, esto lo convencerá y un video adicional en este artículo, que recomendamos ver más de una vez.
