Redes de agua: variedades, componentes y cuestiones de

17-10-2018
Suministro de agua

El agua se transporta a los consumidores por medio de tuberías y redes de suministro de agua. Estas estructuras deben cumplir con los requisitos de eficiencia y fiabilidad. Esto se logra con la elección adecuada en el diseño de la ruta de la tubería y el diseño de la red, el material y la sección de las tuberías, así como sus modos de operación.

Al seleccionar, asignar y usar sitios para conductos de agua, es necesario cumplir con la legislación de tierras y ciertos documentos regulatorios.

Los sistemas de abastecimiento de agua son instalaciones técnicas complejas.

Variedades de redes de agua.

Todos los sistemas de suministro de agua se dividen en redes externas e internas.

La parte exterior de los sistemas.

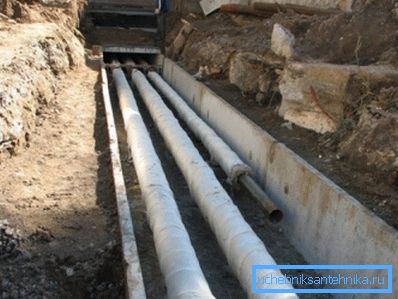

En la red de fotos, tendido en tres hilos.

Estirar el agua en 1, 2 y más "hilos". La mejor opción es instalarlos en un área bastante elevada, con un número mínimo de estructuras, en áreas que sean convenientes para el mantenimiento y las reparaciones.

Con el fin de garantizar el nivel planificado de suministro de agua a los consumidores, los conductos en paralelo equipan el interruptor. A lo largo de la ruta y en el sitio de los tanques de almacenamiento de objetos revisados ​​se pueden colocar.

La clasificación de las redes de suministro de agua las divide según el método de transporte de agua a presión y sin presión.

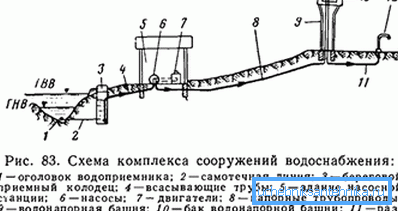

Diagrama del suministro de agua a presión externa.
  1. El fluido se bombea a través de redes de presión con bombas o por diferencias de presión.. Se crea entre la marca piezométrica del nivel de agua en la fuente y la marca piezométrica calculada en el punto de entrada. Los primeros conductos son de inyección, el segundo es la presión de gravedad (presión gravitacional).
  2. En líneas de agua sin presión (gravedad-gravedad), su espacio interno (sección) no se utiliza completamente. El alcance de su aplicación no es tan amplio en comparación con los de presión.

Presta atencion La viabilidad de colocar conductos de flujo libre depende de algunos puntos. Por ejemplo, la diferencia en el nivel de marcas del principio y el final del suministro de fluido, el alivio de la región, la distancia entre el suministro y los nodos de recolección.

El uso de tuberías sin presión reduce el costo de las tuberías de agua. Pero el costo de la ruta puede aumentar debido al aumento en su longitud debido a la necesidad de proporcionar las pendientes requeridas.

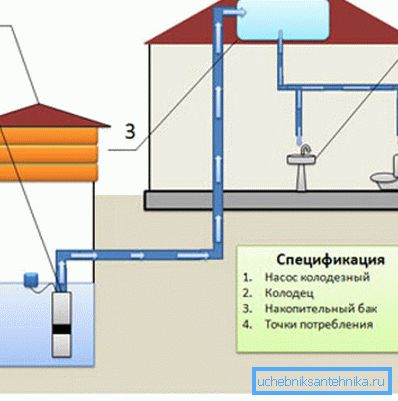

Sistema autónomo de abastecimiento de agua gravitacional.

La configuración del sistema puede depender de tales factores:

  • forma de la superficie y disposición del objeto;
  • la presencia de obstáculos artificiales y naturales;
  • relieve de la región;
  • la ubicación de los principales consumidores del recurso;
  • ubicaciones de fuentes de agua, etc.

Por esta razón, la configuración de la red puede ser ramificada, anillada o mixta. Las contrapartes de anillo son las más caras, pero tienen la más alta confiabilidad.

Las instrucciones indican que las roscas del sistema que entrega el volumen principal de agua son el tronco. Sin estar atados a la apariencia de la red, la carretera siempre debe tenderse en función de la dirección de los flujos de agua principales. Deben abarcar toda la localidad.

¿Qué son las redes externas?

Los principales elementos de las redes de presión pueden ser:

  • tanque de acumulacion
  • estación de bombeo;
  • tubería de presión (línea de agua);
  • construcción de agua (torre);
  • Líneas de presión hidrostática e hidrodinámica.
  • tanque subterráneo de presión;
  • cámara para cambiar.

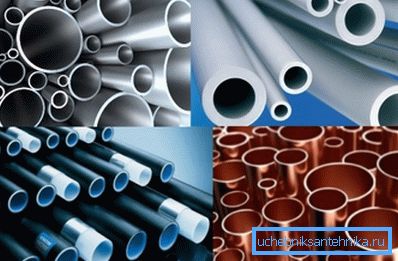

Tuberías de agua de diferentes materiales.

El material de tubería para conductos se selecciona al diseñar sistemas y depende de las condiciones de su uso. Esto puede ser acero, plástico, concreto reforzado, cemento de asbesto.

Los diámetros más utilizados de los productos de tubería de acero se presentan en la tabla inferior.

Pase condicional, en cm El espesor de pared de la tubería, en mm. Peso por metro en kg
pulmones ordinario reforzado pulmones ordinario reforzado
0.6 1.8 2 2.5 0.37 0.4 0.47
0.8 2 2.2 2.8 0,57 0.62 0.74
1 2 2.2 2.8 0.74 0.8 0.98
1.5 2,35 ? ? 1.1 ? ?
1.5 2.5 2.8 3.2 1.16 1.28 1.43
2 2,35 ? ? 1.42 ? ?
2 2.5 2.8 3.2 1.5 1.66 1.86
2.5 2.8 3.2 4 2.12 2,39 2.91
3.2 2.8 3.2 4 2,73 3.09 3.78
4 3 3.5 4 3,33 3.84 4.34
5 3 3.5 4.5 4.22 4.88 6.16
6.5 3.2 4 4.5 5.71 7.05 7.88
8 3.5 4 4.5 7.34 8.34 9.32
9 3.5 4 4.5 8.44 9.6 10.74
10 4 4.5 5 10.85 12.15 13.44
12.5 4 4.5 5.5 13.42 15.04 18.24
15 4 4.5 5.5 15.88 17.81 21.63

Suministro interno de agua

El sistema interno de suministro de agua de edificios y objetos se denomina el conjunto de equipos, componentes y dispositivos que garantizan la recepción de un recurso de una red externa y su suministro bajo presión a los dispensadores de agua.

El dispositivo de una red de suministro de agua en edificios es el siguiente:

  • una o más entradas;
  • uno o más medidores;
  • tubería de distribución y suministro;
  • Válvulas de cierre y control.
  • A veces, el sistema incluye bombas para aumentar la presión y filtros para suavizar, deferrizar, decolorar, etc. el agua

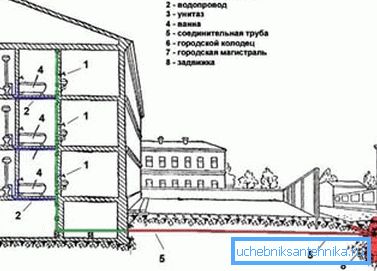

Esquema de fontanería doméstica.

El sistema interno de suministro de agua se puede conectar con sus propias manos a la red de suministro municipal del asentamiento o se puede alimentar desde una fuente de agua autónoma (de superficie o subterránea).

De acuerdo con su propósito, los sistemas de suministro de agua de las instalaciones y edificios se dividen en sistemas industriales, para beber y para combatir incendios.

  1. Las redes de producción suministran agua de diferente calidad para las necesidades técnicas de los consumidores (refrigeración de equipos, fabricación de productos, por ejemplo, concreto, productos alimenticios, etc.).
  2. Los supresores de incendios sirven para extinguir incendios y prevenir su propagación.
  3. Las redes de consumo doméstico están diseñadas para suministrar agua de calidad potable. Además, el recurso se utiliza para cocinar y para la higiene.

Según el método de uso del recurso, el sistema garantiza el suministro de flujo directo, inverso o repetido. En redes domésticas, la primera variedad es común, las dos últimas son cada vez más demandadas en producción.

Problemas de diseño

La principal tarea de diseño es el enrutamiento de la red de suministro de agua, que implica trazar tuberías en el plan.

Presta atencion Se lleva a cabo sobre la base de las condiciones para crear un sistema suficientemente confiable. Al mismo tiempo, el costo de su construcción debe ser el más bajo.

Cuando el trazado se toma en cuenta:

  • ubicación de la fuente de agua y sus consumidores;
  • relieve de la región;
  • Ubicación de ríos, barrancos, parques, calles, edificios, estructuras y otros obstáculos artificiales y naturales para la instalación de la tubería.

El trazado se realiza en el mapa topográfico de la región a lo largo del camino más corto, sin pasar por los obstáculos.

El esquema para calcular la altura de la torre de agua.

Presta atencion El recurso debe entregarse a los usuarios no solo en el volumen requerido, sino que la presión también debe ser suficiente. Debería ser suficiente para elevar el agua hasta los puntos de colocación de los dispositivos de plegado de agua.

Para este propósito, necesita mantener constantemente la presión libre en la red de suministro de agua. Por esto se entiende la diferencia entre la marca del nivel de líquido (piezométrico) en la tubería y el nivel de la superficie del suelo.

En la presion libre

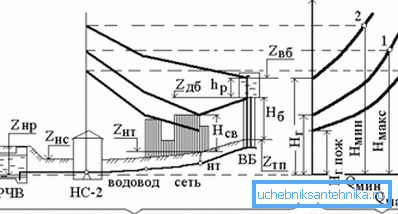

Etiquetas piezométricas en el circuito del conducto.

Se debe crear una cabeza libre que sea suficiente a lo largo de toda la red troncal, incluso en los puntos más altos y más distantes.

En tales áreas desfavorables, la presión no debe caer por debajo de los valores especificados en las regulaciones.

  1. Por lo tanto, para determinar correctamente la altura de la torre de agua, es necesario que se encuentre el punto de la red de suministro de agua: esta es el área en la que es más difícil levantar el agua.
  2. Este lugar está determinado por cálculos.
  3. Para este propósito, se seleccionan varias áreas desfavorables en el trazado de distribución de la canalización de distribución. Uno de ellos será el dictador.
  4. Además, se determina un "punto de dilución general", que es el más cercano a los problemas. De él se alimenta el líquido y en ellos.
  5. Al determinar la marca de presión (piezométrica) en el punto de distribución general para elevar el recurso a áreas problemáticas seleccionadas y comparar los parámetros de sus marcas piezométricas, los expertos calculan el punto de dictado. Para ella, el valor de la etiqueta será mayor.

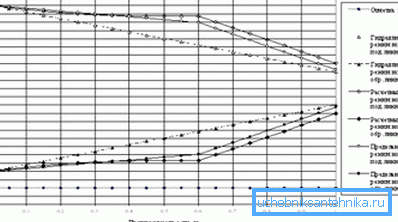

Un ejemplo de gráficos piezométricos.

En el curso de este trabajo, se dibuja un gráfico piezométrico de la red de suministro de agua. Muestra el cambio de presión a lo largo del conducto.

Una de las tareas de diseño importantes es detallar el sistema. Consiste en la selección y colocación específica en la red de pozos de agua, accesorios, accesorios, etc.

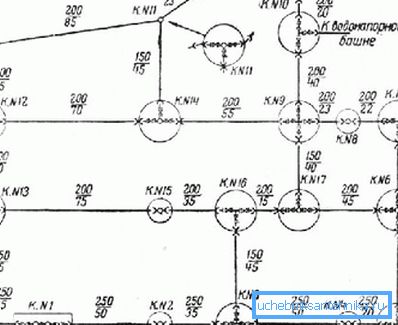

Sistema de detalle.

El detalle de la red de suministro de agua se lleva a cabo de acuerdo con la opción elegida del esquema de suministro de agua. Esto se hace cuando ya se ha realizado el cálculo hidráulico del sistema, se han encontrado los valores reales del consumo de recursos, se ha determinado el material y el diámetro de las tuberías. Los diseñadores de detalle producen en dibujos de trabajo. Con la ayuda de los símbolos, se muestran en ellos los accesorios, accesorios y otros elementos a partir de los cuales se ensamblan los ensamblajes del sistema.

Algunas cuestiones legales

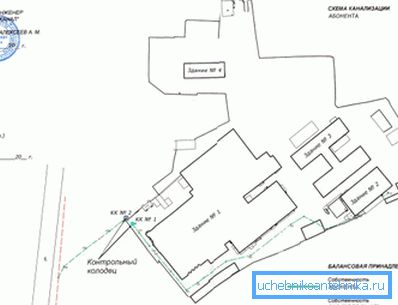

El esquema del balance de los sitios de la red.

Si el sistema de suministro de agua creado se conectará a la red de servicios públicos, primero debe obtener las condiciones técnicas preliminares en el Vodokanal regional.

Para obtenerlos, debe recopilar y presentar dichos documentos.

  1. Solicitud de TU.
  2. La forma en que se describirá el saldo de miembros de las redes de suministro de agua.
  3. Información sobre el solicitante: pasaporte, domicilio postal y domicilio real, información de contacto.
  4. Título de propiedad en una parcela de tierra.
  5. Planifique los límites del territorio en el que se construirá el suministro de agua.
  6. Permiso para tal uso de la trama.
  7. Información sobre el calendario planificado de la introducción del objeto futuro en operación.
  8. Cálculos del volumen del recurso requerido (es decir, cargas planificadas).
  9. Datos sobre parámetros de construcción.

La conexión tecnológica a la red de suministro de agua del objeto terminado se lleva a cabo dentro de los límites de la parcela de tierra. Esto se hace dentro de los 18 meses, contados desde la fecha de la firma del acuerdo de conexión.

Cabe señalar que, al mismo tiempo, los límites de la división de la responsabilidad operativa de las redes de suministro de agua deben llevarse a cabo de conformidad con el Decreto del Gobierno de la Federación de Rusia No. 167 "Reglas para el uso de sistemas de abastecimiento de agua y alcantarillado comunales en la Federación de Rusia"

Conclusión

Las redes de abastecimiento de agua son estructuras hidráulicas complejas. Existen muchos tipos de ellos, que deben seleccionarse según el propósito del sistema y las condiciones de su funcionamiento. El video en este artículo desarrollará su tema.
