Qué es una grúa de tres vías: características de la

07-10-2018
Suministro de agua

La válvula de tres vías en forma de T se puede encontrar en una variedad de sistemas de comunicación, pero el diseño ha recibido la mayor distribución en sistemas de calefacción. Esto se debe al hecho de que cuando se mueve a través de tuberías, el refrigerante se enfría y las diferentes habitaciones se calientan de manera diferente.

Debido a la presencia de la unidad de mezcla, la temperatura se mantiene en un cierto nivel.

En la foto: la válvula de tres vías 2 1 2 tiene salidas de diferentes diámetros (los números indican el tamaño en pulgadas)

Tipos de diseños

Todos los productos de este grupo se pueden dividir en varios tipos, según sus características:

Estructuras de cierre Su característica principal es que el mecanismo de bloqueo está destinado solo a superponerse a una salida particular, es decir, el trabajo de diseño es detener el conducto desde una u otra boquilla. No se recomienda utilizar esta opción para el ajuste, ya que la estructura está sujeta a un mayor desgaste y falla muy rápidamente.
Dispositivos de control Esta opción está diseñada específicamente para regular la intensidad de los flujos de dos boquillas y para suministrar el refrigerante mezclado al sistema. La configuración del equipo puede ser muy diferente, todo depende de las características de operación y las características del sistema.
Grandes construcciones Si las boquillas que entran en la válvula de tres vías son de 100 mm o más, entonces es más probable que sea una válvula, ya que implementa una versión completamente diferente del mecanismo de bloqueo. Más a menudo, tales unidades están hechas de hierro fundido, por lo que su peso es significativo
Modificaciones automáticas Una válvula de tres vías con cabezal térmico o servo se llama válvula de tres vías. Con ello, la regulación de la temperatura del refrigerante se puede hacer en un orden autónomo, de acuerdo con las configuraciones previamente ingresadas. Esto mejora enormemente la usabilidad.
Las válvulas de tres vías pueden variar considerablemente en el diseño, pero el principio de su trabajo es siempre el mismo.

Sugerencia Es mejor comprar productos que tengan una configuración de escala en la cabeza de la válvula. Esto simplifica enormemente el ajuste y le permite memorizar ciertos valores para no perder tiempo en determinar la posición óptima de la grúa.

Características de los sistemas considerados.

Para encontrar la mejor opción, es necesario comprender claramente cómo funciona el sistema y cómo se organiza el mecanismo en cuestión. También es importante elegir la modificación óptima para ciertas condiciones, y hablaremos de todos estos matices a continuación.

Principio de funcionamiento de la grúa.

En cuanto a la modificación de bloqueo, todo es bastante simple y claro:

  • La válvula separadora en la posición abierta pasa todo el líquido de las líneas principal e inversa, lo que proporciona una cierta temperatura promedio del refrigerante.
  • Si la válvula está cerrada, el flujo de retorno simplemente no se suministra y la temperatura máxima del líquido fluye hacia el sistema, esta opción generalmente se usa durante la estación fría. ¿Cuántas posiciones tiene una válvula de tres vías de esta modificación? Solo dos: abierto y cerrado, tratando de regular el flujo con él está prohibido.
Parece una válvula divisora ​​en el corte.

Los sistemas regulados funcionan según un principio diferente, por lo que deben considerarse por separado.

Vale la pena señalar que esta opción es más demandada y esto se debe a una serie de ventajas, que consideraremos:

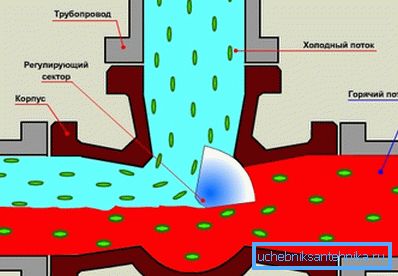

Parece una grúa de tres vías.
  • Posibilidad de ajuste muy preciso de las proporciones de los alimentos.. Esto ayuda a ajustar la temperatura de la habitación con una precisión de 2-3 grados, lo que le permite mantener siempre un microclima óptimo en la casa. No sin razón, esta opción es la más demandada entre los clientes y durante muchos años ha sido líder en las ventas totales de este tipo de productos.
  • Existe una gran cantidad de tamaños que se adaptan a cualquier sistema, por ejemplo, una grúa de tres vías de 2-2-1 pulgadas es una excelente opción para un edificio de dos pisos, y una grúa de tres vías, de 15 pulgadas DU, es adecuada para apartamentos pequeños o habitaciones individuales. Generalmente, el proyecto prescribe las características necesarias, pero si no lo es, es mejor consultar con un especialista calificado.
  • Esta opción no tiene un cierto número de posiciones, el nodo regulador se mueve tan lejos como sea necesario.. Pero vale la pena recordar un factor muy importante: el mecanismo ajustable se puede usar como dispositivo de cierre, basta con cerrar la válvula completamente y uno de los flujos se cortará por completo.
La válvula de tres vías DN 50 con mecanismo de corcho de acero inoxidable se usa para las condiciones de operación más difíciles

Vale la pena considerar una opción más: una válvula de tres vías de 14m1, su principal diferencia es que una de las salidas se proporcionó originalmente para la instalación de un manómetro. Para este propósito, se hace una plataforma especial en uno de los lados, en el que el equipo de medición está fijo, su configuración puede ser muy diferente.

La ventaja de una válvula de tres vías para un manómetro es que las mediciones pueden no realizarse de manera continua, pero solo si es necesario. Esto le permite extender significativamente la vida útil del equipo, ya que el impacto en él no es constante, sino de forma periódica.

Características de funcionamiento del dispositivo.

Considere cómo funciona el diseño en el sistema de calefacción de una casa o apartamento:

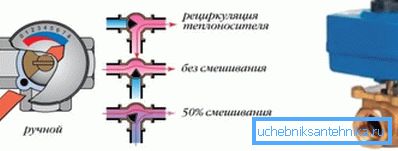

Con base en este esquema, consideramos cómo debería funcionar el sistema
  • En la primera posición, todos los canales están abiertos y los flujos se mezclan de manera uniforme, lo que permite reducir la temperatura del refrigerante.. La mayoría de las veces, esta opción se usa en sistemas de calefacción de pisos, ya que su funcionamiento requiere una temperatura mucho más baja que la de los radiadores.
  • En la segunda posición, la línea de retorno está completamente bloqueada y el refrigerante ingresa al sistema con la temperatura máxima. Esta opción es aplicable en el período más frío del año y proporciona la máxima transferencia de calor, pero no se recomienda usarla en otro momento, ya que, en primer lugar, la habitación estará muy caliente y, en segundo lugar, se consumirá energía adicional.
  • En el tercer caso, el flujo de entrada de la caldera está bloqueado y el fluido circula en un circuito cerrado.. Esto es necesario en los casos en que el agua se calienta demasiado e incluso la mezcla del retorno no puede proporcionar una reducción adecuada de la temperatura.
  • Las opciones intermedias le permiten ajustar la velocidad de flujo, lo que le permite realizar ajustes para mantener una temperatura estable.

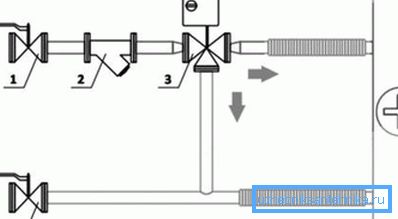

Atar un fan coil con una válvula de tres vías es un sistema simple usado en sistemas de aire acondicionado. Un ejemplo del hecho de que las estructuras son demandadas no solo en calefacción.

Criterios de selección

Al seleccionar una opción específica, es importante tener en cuenta los siguientes factores:

  • El diámetro de las comunicaciones a las que se realizará la conexión, por ejemplo, una válvula de tres vías 1-2 por 1-2 por 1 pulgada es adecuado para sistemas con un diámetro pequeño, pero no tiene demanda en diseños con un gran rendimiento.
  • Cuando lo instale a mano, es mejor usar grifos en los que luego puede instalar un servo. Su precio es algo más alto, pero si es necesario, puede equipar el sistema con una unidad de ajuste automático.
  • Las instrucciones de instalación y funcionamiento deben estar en ruso para que pueda comprender todos los matices del proceso.

Sugerencia Asegúrese de verificar con el vendedor la disponibilidad de documentación que certifique la calidad del producto y su cumplimiento con los estándares establecidos.

El servo se puede comprar por separado desde la grúa.

Conclusión

Las válvulas de tres vías le permiten ajustar la temperatura del refrigerante y, por lo tanto, ahorrar importantes fondos para calefacción y aire acondicionado. El video en este artículo revelará algunas preguntas con más detalle y mostrará claramente una serie de puntos importantes.
