¿qué cable se necesita para la bomba de pozo?
Como regla general, el cable para bombas de pozo en el equipo de la fábrica no es suficiente para conectarse a la fuente de alimentación y debe aumentarse en una pieza adicional. Encontrar exactamente la misma marca es extremadamente difícil, por lo que la mayoría de las veces tiene que usar otras marcas, pero aquí hay algunas reglas que lo ayudarán a elegir.
A continuación, hablaremos sobre algunas de las características y características específicas de los cables eléctricos, y también veremos el video temático en este artículo como una adición.
Elige un cable
Nota En la mayoría de los casos, los fabricantes de bombas sumergibles ofrecen sus cables para aumentar la longitud, pero su precio es demasiado alto, por lo tanto, la mayoría de las veces recurren a otras opciones. En tales casos, cualquier cable VVG o PVA adecuado de la sección transversal deseada es adecuado. Aunque muchos sostienen que la marca TML será la mejor solución, aunque en la práctica, según el autor de este artículo, no hay diferencia.
Longitud del cable
- Para elegir la sección correcta del cable, necesita saber la distancia que lo va a alargar y la potencia de la bomba que se está operando. Si todo está claro con la alimentación (está escrito en la hoja de datos y en la propia unidad), entonces la longitud se determina desde la máquina automática (fuente de alimentación) a la bomba en sí (no a la unión).
- La mayoría de las veces, un parámetro como la longitud no se presta atención, ya que la pieza adicional no excede de dos a tres docenas de metros, pero este no es siempre el caso. Para bombas sumergibles, la longitud del cable no debe exceder el 6% de la caída de voltaje máxima permitida.
Esto se puede calcular utilizando la fórmula L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).
- Aquí L es la longitud máxima permitida;
- V es la tensión nominal (V);
- ?V - máximo de pérdida de tensión (%);
- I - el valor de la bomba sumergible (A);
- p - 0? 02ohm / mm3 (resistividad para el cobre);
- q - sección transversal (mm) para el cable;
- PF = 1.
Selección de sección
Como ya se mencionó, el cable para las bombas de perforación se selecciona de acuerdo con la relación de la sección transversal / potencia, pero para hacerlo más fácil, puede usar la siguiente tabla.
| Potencia del motor | Sección del cable (mm2) | |||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 416 | ||
| kw | l c. | Longitud del cable (m) | ||||||
| 0.25 | 0.33 | 70 | 105 | 170 | ||||
| 0.37 | 0.50 | 60 | 90 | 140 | ||||
| 0,55 | 0.75 | 45 | 70 | 110 | 180 | |||
| 0.75 | 1.0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1.5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1.5 | 2.0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3.0 | 30 | 50 | 75 | 125 | 200 |
Mesa para bombas sumergibles monofásicas (230V, 50Hz)
| Potencia del motor | Sección del cable (mm2) | |||||||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kw | l c. | Longitud del cable (m) | ||||||||||
| 0.37 | 0.50 | 300 | ||||||||||
| 0,55 | 0.75 | 250 | 380 | |||||||||
| 0.75 | 1.0 | 195 | 295 | |||||||||
| 1.1 | 1.5 | 145 | 215 | 360 | ||||||||
| 1.5 | 2.0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3.0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3.0 | 4.0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4.0 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7.5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7.5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12.5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18.5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Mesa para bombas sumergibles trifásicas (400V, 50Hz)
Parece que, ¿por qué prestar tanta atención a la selección de la sección de cable, y por qué necesita instrucciones aquí? De hecho, esto afecta la duración de la vida útil y el trabajo de la propia unidad (aquí se explica cómo hacer un filtro para un pozo).
El hecho es que cuando se baja la sección transversal, la resistencia aumenta, por lo tanto, los cables de metal (en este caso, cobre) se calientan, a partir de los cuales se calientan el aislamiento y el manguito contraíble.
Dicho proceso puede provocar un cortocircuito o simplemente el secado del aislamiento, lo que lo hace inutilizable. Además, la energía gastada en calefacción no recibe el motor, lo que significa que no podrá entregar la potencia requerida.
Cuando está conectado, puede resultar que el cable de la bomba para un pozo tenga tres o cuatro núcleos, pero esto depende principalmente de si la bomba es monofásica o trifásica.
Por lo tanto, para la fuente de alimentación trifásica, definitivamente necesita cuatro núcleos, mientras que las opciones para una fase son posibles: todo dependerá de la automatización. Esta automatización (interruptor de presión y sensor de funcionamiento en seco) se puede producir como una unidad, pero se puede conectar de forma autónoma, aunque este factor no afecta el número de núcleos; sucede de manera diferente.
Conexión

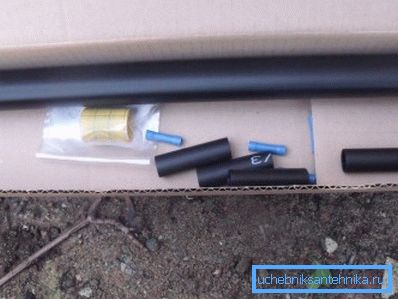

Nota El manguito termorretráctil es un tubo de un cierto diámetro que, cuando se calienta, se aprieta y después del enfriamiento permanece en la misma posición. Dichos acoplamientos están hechos de poliolefinas (sustancias orgánicas y polímeros sintéticos), dando como resultado un material duradero y elástico.
Para conectar dos piezas del cable con sus propias manos, en primer lugar, debe prestar atención a cómo torcer los conductores para que no se quemen y no exploten bajo tensión.
La figura superior muestra tres tipos de giros utilizados en tales casos, pero los dos primeros métodos son los más utilizados: el simple y el vendaje. La práctica demuestra que son lo suficientemente fuertes como para romperse y nunca causar arcos.
No olvide que antes de proceder al empalme del cable, es necesario colocar la contracción térmica - un tubo grueso en el propio cable y mangas delgadas en cada núcleo por separado.

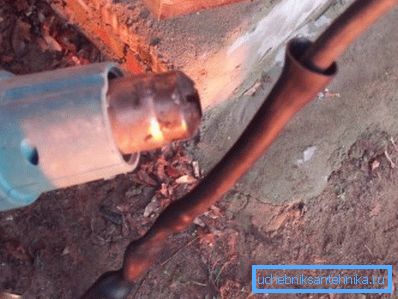

Después de hacer esto, corte con cuidado todos los cables a la longitud requerida, recorte los extremos, aproximadamente 50-60 mm y empalme. Después de eso, presione la manga pequeña en el giro y sáldelos, y luego suelde la contracción térmica superior, como se muestra en la foto de arriba.
Acoplamiento sin acoplamiento
Para ser justos, debe tenerse en cuenta que no siempre es necesario usar manguitos contraíbles y retorcidos para construir el cable en bombas sumergibles, pero esto se aplica solo a los pozos. El hecho es que la cabeza del pozo se hace a menudo con un bloque de terminales en el interior, con el cual es posible realizar el empalme (ver también el artículo Tipos de pozos y sus características).
Esto se hace con bastante facilidad y facilidad: los extremos de cada una de las venas se recortan unos 10 mm y se insertan en los orificios opuestos entre sí. Aquí es muy importante sujetar el perno con el esfuerzo necesario, ya que al apretarlo puede aplanar el cable a lo largo de las venas pequeñas, creando una sección débil en la sección transversal.
Nota Si no aprieta el perno con fuerza, pueden producirse chispas en el bloque, lo que conduce a la oxidación y, en ocasiones, a la fusión del bloque.
En la mayoría de los casos, los plomeros no usan el bloque de terminales, usando un manguito termorretráctil para la construcción. Al mismo tiempo, el costo aumenta en un centavo y la confiabilidad de la conexión aumenta significativamente.
Conclusión
En conclusión, me gustaría decir que no necesita herramientas especiales, como un soldador o un soplete, para calentar los manguitos retráctiles del cable de una bomba sumergible. El polímero se puede calentar a fuego abierto, e incluso bastan los fósforos comunes y las virutas secas en forma de astilla (también aprenda cómo hacer un taladro para el pozo con sus propias manos).
¡Éxitos!
