Puse la pipa de agua del pozo a la casa.

Equipar el sistema de suministro de agua en una casa privada desde un pozo con una bomba sumergible o de superficie es muy posible, solo si comprende el diagrama de cableado de uno u otro equipo eléctrico. Actualmente, la mayoría de los residentes del sector privado prefieren unidades sumergibles, ya que son más potentes y confiables.

Solo que aquí pueden ser diferentes, por lo tanto, necesitas entender lo que eliges. A continuación, le informaremos sobre dichos dispositivos, su método de conexión y la colocación de tuberías, y también verá una demostración temática del video en este artículo.

Fontanería

Eligiendo una bomba

Nota Por el momento, solo nos interesan aquellos tipos de bombas sumergibles (profundas) que se utilizan para la captación de agua de pozos y perforaciones. Además de ellos, también hay bombas fecales y de drenaje, que se utilizan tanto para limpiar inodoros como para limpiar depósitos de agua o los mismos pozos. Además, dichas unidades se dividen de acuerdo con el principio de funcionamiento: son centrífugas y vibratorias.

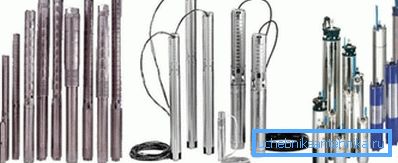

Actualmente, la ingesta de agua de pozos y perforaciones se puede realizar con bombas sumergibles, y el nivel del espejo desde la superficie no importa (algunos modelos pueden bombear agua desde una profundidad de 200-250 m), solo es importante que la profundidad lo permita. Si nos interesa colocar el suministro de agua del pozo a la casa y no solo regar el huerto, entonces, por supuesto, deberíamos dar preferencia a las unidades centrífugas.

Solo aquí es importante calcular correctamente la potencia del dispositivo, de modo que sea suficiente para el mantenimiento de todas las unidades sanitarias de la casa; para tal selección, preste atención a la tabla a continuación.

Consumo de agua durante una hora en diferentes baños.

Para determinar el consumo máximo de agua total, solo tiene que mirar la tabla de arriba y agregar los indicadores de todos sus dispositivos. La etiqueta de la bomba, que necesariamente se incluye en su pasaporte técnico (manual de instrucciones) y, a menudo, en el cuerpo de la unidad, indica su capacidad y capacidad nominal para la toma de agua en m³/ hora

Además de la potencia y el principio de funcionamiento, las bombas también se eligen en diámetro y longitud: si el diámetro no es importante para un pozo, entonces ninguna unidad se introducirá en el pozo. Pero la longitud es necesaria para que el dispositivo totalmente sumergido no llegue al fondo en al menos 30-50 cm, pero el nivel del agua puede variar según la época del año o la intensidad de la ingesta de agua.

Hay dos niveles de agua: estática y dinámica, desde los cuales debe comenzar para determinar la longitud de la bomba sumergible. El nivel estático es el indicador cuando la ingesta de agua no se realizó durante el día, sino que se repelió principalmente del nivel dinámico.

Para determinar el débito de un pozo o un pozo, el agua se bombea fuera del agua durante una hora y esa marca, en la cual saldrá el espejo después de este tiempo, se llamará nivel dinámico. Cuanto menor sea la diferencia entre los dos indicadores (dinámico y estático), mejor será la capacidad de reposición. La bomba debe hundirse 30 cm por debajo del nivel estático y al mismo tiempo no alcanzar el fondo a la misma distancia.

Excavación y otros trabajos preparatorios.

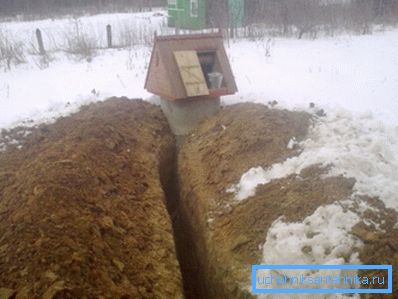

• Comencemos con los parámetros técnicos: el sistema de suministro de agua desde el pozo hasta la casa se coloca a lo largo de una zanja, cuya profundidad debe ser al menos 50 cm más profunda que el punto de congelación del suelo en su área.. Además, esta figura también incluye un cojín de arena en la parte inferior de la zanja, cuyo grosor debe ser de al menos 2 cm. Esto es necesario para que la manguera de polietileno no se dañe en las piedras y se aplique una presión uniforme desde arriba.

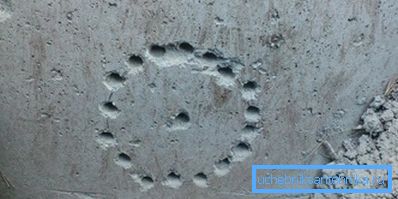

• Ahora, con respecto al orificio que tendrá que hacer en la pared de concreto del anillo del pozo, no puede convertirse en un cortador de diamante o victorioso, ya que la pared está reforzada con alambre de acero, y algunas veces incluso con refuerzo. Por lo tanto, debe dibujar un círculo del diámetro deseado, de modo que pueda empujar un accesorio de esquina de compresión para una manguera de polietileno de 32 mm. Perfore un círculo delineado alrededor del perímetro, como se muestra en la foto de arriba y golpee el centro con un martillo o perforador.
• Por el mismo principio, puedes hacer un agujero en la cimentación, aunque allí será algo más difícil. - después de todo, una cinta de este tipo suele tener un grosor de al menos 40 cm, por lo que es mejor batir el agujero desde dos lados, desde la calle y desde la habitación.
• Para que tenga la oportunidad de perforar un agujero en la cimentación, debe cavar un hoyo desde la calle y adentro. Su tamaño debe corresponder a sus dimensiones y la longitud de la herramienta, es decir, debe tener la oportunidad de trabajar allí con una pala y un punzón con un taladro largo.
• Además, antes de instalar la tubería, debe equipar un lugar para la estación de bombeo y lo mejor de todo si utiliza el mismo pozo para este propósito.. Solo tendrá que colocar el ladrillo en el interior y enlucirlo, también puede usar un anillo de pozo ancho. Sin embargo, nada le impedirá equipar una unidad de este tipo en la parte superior, sin usar un foso, pero esto tendrá un cierto lugar en la habitación.

Asamblea

Nota Es mejor usar una manguera de polietileno con un diámetro de 32 mm como la tubería de agua que va desde la bomba hasta la unidad de distribución de agua. Está etiquetado como HDPE - polietileno de baja presión.

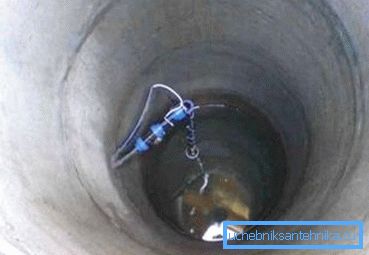

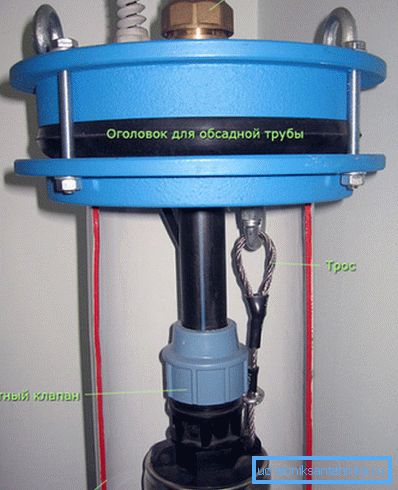

Mire la foto de arriba: allí se ve la conexión de la bomba sumergible en el pozo, pero también se conecta en el pozo, solo que no hay un final allí, pero ordenemos. Una válvula de retención se atornilla en la parte superior de la bomba, lo que evita que el agua fluya hacia el pozo o pozo, y la bomba se conecta al anillo del pozo con un cable que se suministra.

Para la fijación en la parte superior (dentro del alcance de la superficie), se perfora un agujero en el anillo y se inserta un cable que, después del estiramiento, se fija con un clip de tornillo o simplemente se enrolla en una pieza de refuerzo (para pozos, esto se hace en la punta).

Si tiene un pozo, entonces enrolle el PND (utilizando un accesorio de compresión) en la válvula de retención para que este segmento sea suficiente desde la bomba empotrada hasta el orificio pasante del anillo del pozo. Allí, esta manguera debe conectarse a otra sección que va desde el pozo al nodo de separación de agua, y esto se hace usando un accesorio de compresión de ángulo.

Coloque el accesorio de tal manera que la carga de los bordes del orificio hecho en el anillo caiga sobre él, tire del cable eléctrico que va desde la bomba a través del mismo orificio.

Si está trabajando con un pozo, entonces hay terminales especiales en la parte superior con los que puede conectar dos piezas de cable, desde la casa y desde la bomba.

Si trabaja con un pozo, entonces tendrá que hacer tal conexión directamente en la zanja, ya que el cable del kit no será suficiente para usted de todos modos. Las torceduras están mejor aisladas con boquillas térmicas, especialmente porque su precio es barato, menor que el costo de la cinta eléctrica.

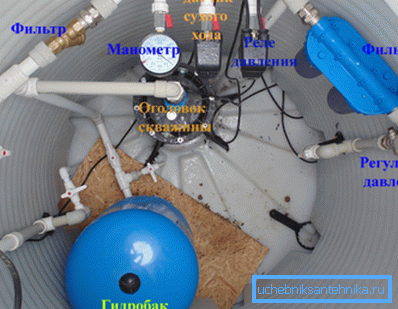

Ahora pasemos a la conexión, más precisamente, al ensamblaje de la estación de bombeo y para hacer esto, mire la foto superior: puede ver cómo se realiza la primera etapa de la conexión.

Vamos, bajaremos el cable calefactor (no nos interesa ahora) y seguiremos los nodos: desde el HDPE, que proviene de la bomba, la válvula principal se bloquea, luego el filtro basto y todo va a la unidad del relé de presión y al sensor de funcionamiento en seco. Cabe destacar que si el sensor y el relé están en el mismo bloque, entonces son menos confiables, por lo que es mejor comprar estos nodos por separado.

El interruptor de presión está conectado directamente a la salida (del mismo PND) al tanque de membrana, que generalmente es de al menos 70 litros. Después de eso, se instala otro filtro, pero ya se ha limpiado finamente (generalmente, este es un modelo con un cartucho reemplazable), y desde allí comienza el cableado a todas las unidades sanitarias de la casa.

Si desea optimizar el funcionamiento de la bomba sumergible, es decir, para reducir los espacios entre los ciclos de inicio y parada, deberá cambiar la configuración de fábrica del interruptor de presión.

Por lo tanto, la parada automática del motor centrífugo por defecto en la bomba se produce cuando se alcanza la presión en el tanque de membrana 3 de la atmósfera, y se inicia cuando baja a 2 atmósferas. Puede cambiar estos parámetros configurando 5 atmósferas para un apagado y 1,5 atmósferas por inicio, pero tenga cuidado de no dañar el dispositivo en sí.

Además, el esquema del suministro de agua en una casa privada desde el pozo debe ser guiado por las instrucciones de fábrica de la bomba. Por supuesto, el principio de conexión es el mismo en todas partes y se describe anteriormente, pero puede haber algunos matices.

Conclusión

En conclusión, se debe tener en cuenta que la vida útil de una bomba sumergible depende en gran medida de la pureza de la fuente a partir de la cual se toma la toma de agua, ya que dichas unidades no están diseñadas para bombear arena y limo. Por lo tanto, al menos una vez cada 3-5 años, debe limpiar el pozo con sus propias manos.
