Presión del agua en el sistema de suministro de agua:

04-08-2018
Suministro de agua

¿Cuál es la presión del agua en el suministro de agua fría o caliente? ¿Cómo se toman las medidas de presión? ¿Existen límites reglamentarios de su valor? En este artículo, trataremos de responder estas preguntas y, al mismo tiempo, aprenderemos cómo calcular la caída de presión en un sistema de suministro de agua con parámetros conocidos.

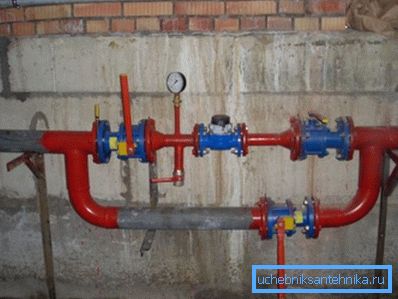

Contador de agua. Los dispositivos miden el flujo de agua y la presión después del medidor de agua.

Unidades

Primero, averigüe qué unidades de presión de agua se utilizan actualmente en el sistema de suministro de agua.

Atmósfera

Esta unidad corresponde a la presión atmosférica a nivel del mar. Aquí, sin embargo, hay una pequeña sutileza: se trata de sobrepresión relativa a la atmosférica. Su valor en una tubería de agua de 0.2 atmósferas, mostrado por un manómetro, corresponde a un valor absoluto de 1.2 atmósferas.

Útil: en lugar de la palabra atmósfera, a menudo se usa un concepto equivalente - kgf / cm2. El significado físico de la unidad es la fuerza con la cual la masa de 1 kg durante la aceleración de la gravedad de la tierra presionará sobre un área de 1 cm2.

El bar

Unidad de medida obsoleta, tomada del sistema de medición GHS utilizado antes del SI. Basta con saber que la barra es aproximadamente (con una precisión de aproximadamente el 2%) igual a la atmósfera. Muy a menudo, un medidor de presión para medir la presión del agua en un sistema de suministro de agua tiene dos escalas: en barras y megapascales.

Megapascal

Pascal corresponde a un newton por metro cuadrado de superficie. Dado que la masa de un kilogramo presiona sobre la base con una fuerza de 9.8 Newtons, 1 megapascal corresponde aproximadamente a 9.8 kgf / cm2. A veces este valor se redondea a 10.

Presión en la cabeza

El concepto de cabeza, medido en metros, significa la altura de una columna de agua correspondiente a una sobrepresión determinada. ¿Cómo averiguar la presión en las indicaciones conocidas del manómetro en kgf / cm2? Basta con multiplicarlos por 10: un exceso de atmósfera puede elevar una columna de agua por 10 metros.

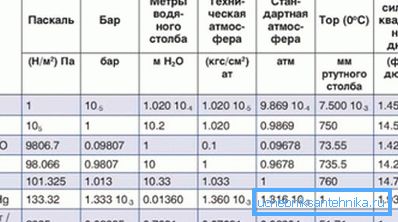

Tabla de conversión de algunas unidades de medida.

Mediciones

Un dispositivo para medir la presión del agua en un sistema de suministro de agua se conoce como un medidor de presión. El precio de los medidores más asequibles comienza a partir de unos 150-200 rublos; Sin embargo, los dispositivos digitales pueden costar en unidades e incluso decenas de miles.

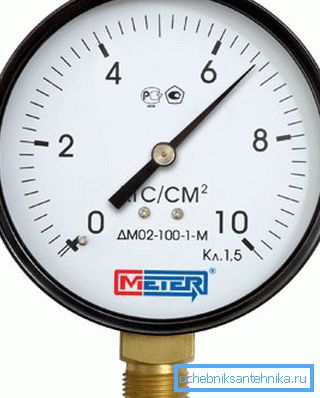

Dispositivo doméstico de bajo costo de producción.

La manera de medir el parámetro que nos interesa con nuestras propias manos es absolutamente simple:

  1. Un dispositivo enrollado con lino u otro material de sellado se atornilla a la válvula de control..
  2. La válvula se abre, y luego se quita.

Las válvulas de retención para realizar mediciones siempre están presentes en el conjunto del ascensor (flujo, retorno y mezcla después del ascensor) y en el medidor de agua (generalmente antes y después del medidor). Si es necesario eliminar la medición en un punto arbitrario del sistema de suministro de agua, esto es fácil de hacer atornillando el manómetro en lugar de la clavija en una de las canalizaciones y lanzándola.

Como siempre, hay una serie de sutilezas.

  • Para obtener una imagen detallada del trabajo del sistema de suministro de agua, las mediciones deben realizarse en el pico de la ingesta de agua que cae en las horas de la tarde.
  • Un dispositivo que está constantemente conectado al sistema de suministro de agua a menudo se pega: la flecha se atasca en una posición. Para evitar que esto suceda, en lugar de la válvula de control, se coloca una válvula de tres vías con un orificio de drenaje, que permite que el agua se descargue de su cuerpo después de la medición.

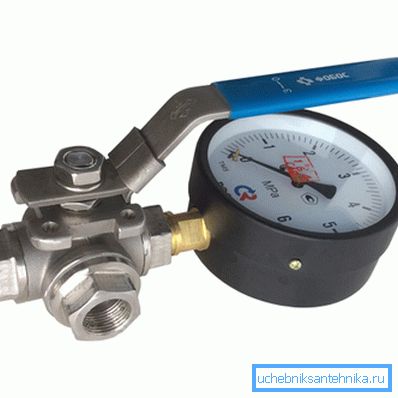

Grúa de tres vías.
  • La rosca de tubo de latón de un dispositivo continuamente extraíble se desgasta rápidamente. Una simple instrucción ayudará a resolver el problema: suministre el manómetro con una extensión de acero.

Las regulaciones

Estas son las normas de presión de agua en el sistema de suministro de agua contenidas en el SNiP actual 2.04.01-85.

Localización del punto de bombeo de agua. Presión, MPa
Edificio inferior No más de 0.45
Edificio inferior erigido en una zona con edificios antiguos. No más de 0.6
Superior en el edificio No menos de 0.2

Como es fácil de calcular, la presión del agua en el suministro de agua de la ciudad generalmente puede diferir de su valor en el piso superior en solo 0.25 MPa, lo que corresponde a una altura de 25 metros. Con una altura de construcción más alta, el bombeo intermedio debe instalarse en los pisos intermedios.

Sin embargo: en la práctica, todas las estaciones de bombeo conocidas por el autor están ubicadas en el sótano de la casa o en un edificio separado. Al trabajar en los primeros pisos en los puntos de desmontaje, puede ser de 8 a 9 kgf / cm2.

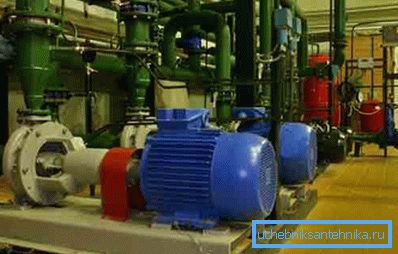

En la foto - el interior de la estación de bombeo.

En la práctica, los valores de presión típicos en carreteras y autopistas son los siguientes:

  • Agua fría - 3 - 4 kgf / cm2.
  • ACS - 3,5 - 6,5 kgf / cm2.

Caída de presión

Cuando el agua fluye a través de la tubería, la presión en la salida será menor que en la entrada.

La caída está determinada por varios factores:

  1. El diámetro de la tubería.
  2. Su longitud.
  3. La rugosidad de sus muros.
La plomería plástica tiene paredes mucho más suaves que cualquier metal.
  1. El caudal en él.

Para el cálculo, se utiliza la fórmula H = iL (1 + K).

En ella

  • H - caída de presión en metros. Para traducirlo a la atmósfera, es suficiente dividir el valor resultante por 10.
  • i - pendiente hidráulica, determinada por el diámetro, el material de la tubería y la velocidad de flujo en ella.
  • L es la longitud del tubo en metros.
  • K - coeficiente para los sistemas de suministro de agua potable que se supone que es 0.3.

¿A dónde llevar el valor de la pendiente hidráulica? En las llamadas mesas de Shevelev. Damos un fragmento de uno de ellos, relevante para el nuevo tamaño de tubería de acero D15.

Consumo de agua, l / s Caudal, m / s 1000i
0.17 1.00 266.2
0.18 1.06 296.1
0.19 1.12 327.6
0,20 1.18 360.5
0.25 1.47 560.4
0.30 1.77 807.0
0.35 2.06 1098

El valor 1000i es una pendiente hidráulica con una longitud de tubo de 1 km. Para calcular el valor de i para un medidor en marcha, es suficiente dividirlo por 1000.

Entonces, para la tubería de acero DU15 con una longitud de 25 metros y un flujo de agua de 0.2 l / s, la caída de presión será (360.5 / 1000) * 25 * (1 + 0.3) = 11.7 metros, lo que corresponde a la diferencia Presión de 1,17 kgf / cm2.

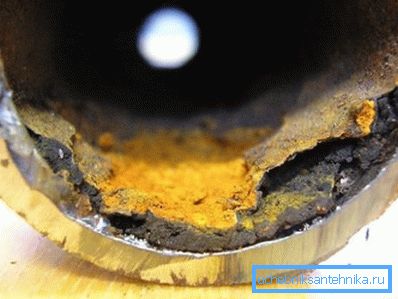

Los valores dados de la pendiente hidráulica son relevantes para tuberías nuevas. Con el tiempo, la cal y el óxido aumentarán su resistencia hidráulica y reducirán el espacio libre.

Conclusión

Esperamos que la información propuesta ayude al lector en la implementación de sus propios proyectos. Para aprender más acerca de cuánta presión de agua en el suministro de agua se considera la norma, el video en este artículo lo permitirá. ¡Éxitos!
