Pozos de alcantarillado plástico: características de diseño

Los pozos de hormigón y plástico para aguas residuales se utilizan para proporcionar acceso a las tuberías con el fin de controlarlos, prevenirlos y repararlos. La elección de una u otra opción al diseñar un sistema de alcantarillado está determinada por las peculiaridades de la operación, las posibilidades financieras y una serie de otros factores.

A continuación, consideramos en detalle exactamente los productos de plástico, y también prestamos atención a las características de su instalación.

Propósito de los pozos.

Como señalamos anteriormente, la función principal de cualquier pozo de alcantarillado es proporcionar acceso a la tubería sin excavación.

Al mismo tiempo, según la ubicación de esta parte, se distinguen los siguientes grupos:

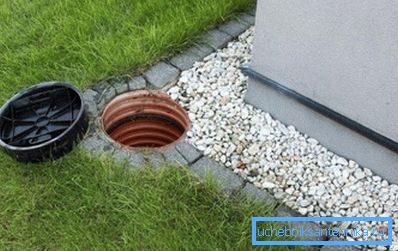

• Las inspecciones, son la misma revisión. Se instalan en secciones planas de la tubería en un cierto intervalo. La función principal de las bocas de registro es permitir que se supervise el estado de la tubería y, si es necesario, determinar la ubicación del bloqueo. El paso de montaje de los puntos de inspección para autopistas con un diámetro de hasta 110 mm es de 20 metros, y de hasta 150 mm - 35-40 metros.
• Giratorio Como su nombre lo indica, están montados en áreas donde gira la tubería de alcantarillado. Es imposible prescindir de ellos, ya que es en las curvas donde la velocidad de flujo disminuye y aumenta el riesgo de un embotellamiento.
• Nodal Proporcionar la intersección de varias carreteras. Se utiliza con mayor frecuencia en la industria, ya que en la construcción privada, tales situaciones son raras.
• Delta Se utiliza para diseñar la conexión de dos tuberías, que se colocan a diferentes alturas.

Presta atencion Para ahorrar, necesita equipar sistemas multifuncionales, combinando, por ejemplo, un punto de inflexión con un lugar de revisión. En este caso, el costo total del sistema será algo menor.

De acuerdo con los documentos reglamentarios, dichas estructuras deben ser instaladas:

• En las secciones del turno.
• En la conexión de varios tubos o en el lugar de unir el tubo con el principal.
• En el lugar de cambiar el diámetro o pendiente de la tubería.

Como puede ver, el rango de aplicación de estas partes es bastante extenso. A continuación trataremos de entender todos los matices de su diseño.

Productos plasticos

Materiales

Como señalamos anteriormente, los pozos para redes de alcantarillado se pueden hacer tanto de concreto reforzado como de plástico. Al mismo tiempo, los productos de polímeros han sido recientemente los más populares.

Tales construcciones ingresaron al mercado moderno hace unos 20 años. Hasta la fecha, han reemplazado el concreto en aproximadamente el 40% de las redes de alcantarillado europeas. Tenemos esta cifra significativamente más baja (esperemos que por ahora), pero gradualmente la proporción de pozos de inspección de plástico está aumentando.

Los siguientes materiales sintéticos se pueden utilizar para fabricar estas piezas:

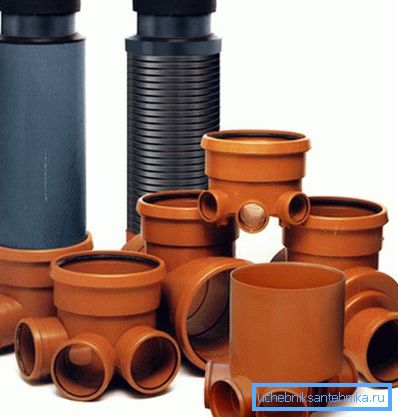

• Cloruro de polivinilo. Difiere en alta durabilidad, sin embargo, a una fuerte disminución de la temperatura se vuelve frágil.
• Polietileno. Es elástico, pero transfiere mal las cargas estáticas largas, perdiendo durabilidad en las curvas.
• Polipropileno. Posee estructuras operativas altas, sin embargo, el precio alto actúa como un factor limitante en la distribución de estos productos.

Además, hace relativamente poco tiempo, los sistemas basados ​​en materiales y dispositivos combinados, en los que las tuberías de gran diámetro actúan como elementos de apoyo, han ganado popularidad. Un ejemplo son los pozos de plástico de alcantarillado de las tuberías KORSIS, cuyos casquillos corrugados proporcionan una excelente capacidad de carga.

Características de diseño

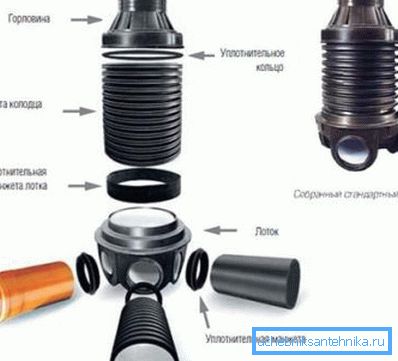

Un pozo típico consta de sólo unas pocas partes:

• El cuello, que se monta a ras con la superficie de la tierra. Por lo general, el cuello se suministra con sujetadores para montar la escotilla. (Ver también el artículo Características de la boca de plástico para el pozo).
• El mío, conectando el cuello con la parte inferior, la parte de trabajo.
• Bandeja en la que se realiza la conexión de tuberías.

En cuanto a los esquemas de diseño, también hay algunos de ellos.

Los elementos estructurales más frecuentes son los siguientes:

• Tubo telescópico, moviéndose libremente en relación al eje. El uso de un telescopio con una montura para montar la escotilla le permite montar el pozo a la profundidad deseada, facilitando el posicionamiento de las piezas.
• La parte cónica conecta la bandeja con el eje o el cuello. El uso de adaptadores cónicos le permite montar bandejas grandes en escotillas de tamaño estándar.
• El cuerpo del pozo puede ser sólido (entonces se usa una tubería para su fabricación) o ensamblado. Las estructuras prefabricadas se componen de anillos, que están conectados herméticamente entre sí durante la fase de instalación.
• La parte inferior de la bandeja a menudo se combina con una cineta, un divisor especial para varios tubos. Kinetta debe seleccionarse en función de la configuración de la red de alcantarillado, para que no tengamos conexiones libres.

Beneficios del producto

Los diseños descritos anteriormente tienen una serie de ventajas que les permiten expulsar gradualmente del mercado productos de concreto con un propósito similar.

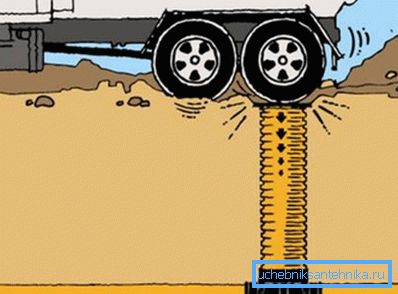

• El caso tiene una alta resistencia mecánica.
• Las paredes de tuberías y bandejas son resistentes a sustancias químicamente activas.
• El diseño del cuello, los ejes y la kineta hace posible realizar conexiones casi estrechas con costos de mano de obra mínimos.

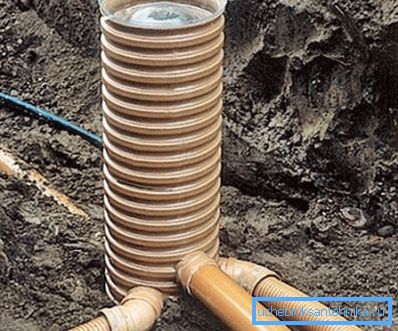

• El uso del plástico como material principal, así como el uso de tubos corrugados para la fabricación de elementos de apoyo, permite la construcción de estructuras de diversas formas y tamaños.

• Una masa relativamente pequeña de productos facilita enormemente la instalación.

Tecnologia de instalacion

Si hizo una elección a favor del plástico y compró un pozo, cuyas dimensiones corresponden a sus tareas, puede instalarlo usted mismo.

El algoritmo de acciones en este caso es el siguiente:

• Para empezar, cavamos un pozo, cuya profundidad es 30 cm más alta que la altura del pozo.

Sugerencia Es necesario elegir la profundidad para que las tuberías tendidas entren en la cineta sin una diferencia de altura. Es mejor hacer esto en la etapa de diseño de todo el sistema.

• El fondo del foso está cuidadosamente alineado. Vierta una capa de arena mezclada con grava en la superficie nivelada. El grosor de la capa después de la compactación debe ser de hasta 20 cm.
• Verter una regla de hormigón sobre la almohada de arena. El grosor de la regla es de 50 a 100 mm.

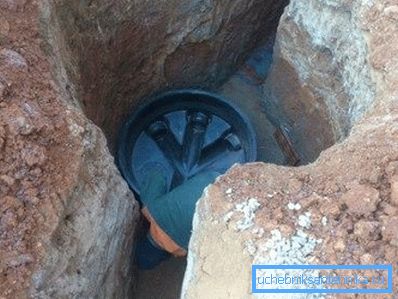

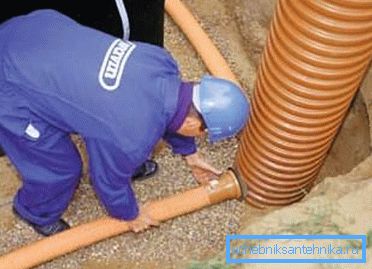

• Después de que el concreto se haya secado, instalamos la parte inferior del pozo o una bandeja con un kinet. Acoplamos los tubos al empuje, asegurando la estanqueidad de todas las uniones mediante acoplamientos de goma.

• Si es necesario, realice un recorte del cuello al nivel deseado. Como regla general, el material está bien cortado con una sierra convencional.

Sugerencia El corte se debe realizar en la línea media de la costilla que sobresale del tubo corrugado.

• Conectamos la parte inferior con la parte vertical (tubo telescópico o cuello corrugado), sellando la junta con silicona. Desde arriba establecemos un borde y una tapa de la escotilla. (Ver también el artículo Cubierta de plástico para pozos: cómo instalar).

A continuación, tenemos que llenar el vacío entre las paredes del pozo y el pozo en sí. La instrucción recomienda realizar el relleno capa por capa, arena y grava con la adición de arcilla.

Conclusión

Los pozos de alcantarillado hechos de plástico son un reemplazo completo para las estructuras de concreto tradicionales. Además, en una serie de parámetros (durabilidad, facilidad de instalación, etc.), superan seriamente a los sistemas hechos de anillos de hormigón reforzado. Puede estudiar estos productos en detalle al ver el video en este artículo.
