Pozos de alcantarillado de hormigón armado: características

09-01-2018
Suministro de agua

Pozos de alcantarillado de hormigón armado: este diseño combina cualidades tales como confiabilidad, durabilidad y costo asequible. A pesar del hecho de que el mercado de la plomería se repone anualmente con desarrollos cada vez más progresivos y económicos, estos productos de concreto reforzado siguen siendo populares y de gran demanda entre clientes nacionales y extranjeros.

¿Cuáles son las tecnologías mediante las cuales se fabrica el alcantarillado de hormigón y cuáles son las características de su funcionamiento? Vamos a descubrir con más detalle.

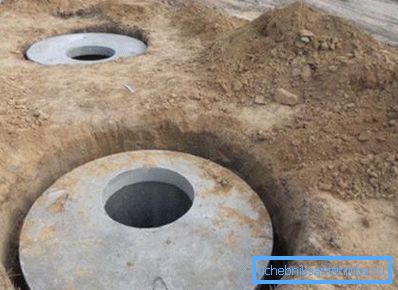

Alcantarillado local de anillos de hormigón armado.

Especificaciones de construcción

Los pozos de concreto reforzado con alcantarillado moderno típicos, al igual que hace unas décadas, se hacen de acuerdo con los requisitos de SNiP 2.04.03-85, que rigen la disposición de las redes de alcantarillado..

Las estructuras de concreto reforzado aún se usan ampliamente para su propósito previsto en asentamientos pequeños, caseríos y campestres, al mismo tiempo, pozos de este tipo en ciudades grandes y medianas están siendo reemplazados gradualmente por análogos de polímeros, que se caracterizan por un mayor rendimiento y facilidad de mantenimiento.

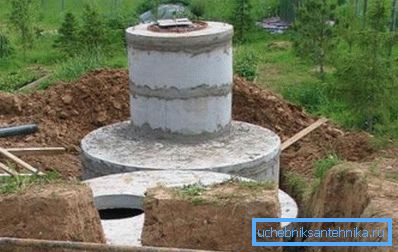

El volumen de alcantarillado de concreto reforzado depende del número de anillos.

Los pozos de concreto reforzado se dividen en dos tipos principales: observación y estructuras diferenciales.

  • Las inspecciones se utilizan para el mantenimiento y control de tuberías, para conectar sucursales adicionales y para cambiar su dirección.
  • Las estructuras de caída están diseñadas para cambiar la altura del nivel de las aguas residuales y la intensidad de su movimiento a lo largo de la rama.

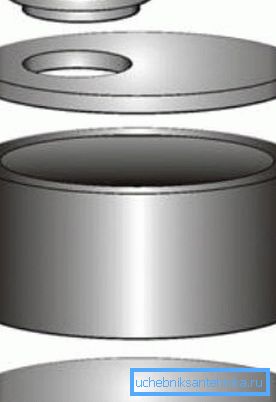

En la foto los elementos principales de la estructura.

Las modificaciones estándar de la alcantarilla de hormigón armado son una estructura que consta de los siguientes elementos:

  • anillo (realiza la función de las paredes laterales);
  • base rectangular o redonda;
  • Techo rectangular o redondo con orificio redondo para la instalación de la escotilla;
  • cuello (opcional);
  • escotilla (hierro fundido, y ahora polímero).
La cantidad de hormigón para un pozo de alcantarillado reforzado está determinada por el número de elementos aplicados

De acuerdo con las normas anteriores, la limpieza de las alcantarillas en pozos de concreto se llevó a cabo únicamente por el método manual. Es decir, en la dirección del bloqueo se empujó el cable, que giró alrededor de su eje.

Las dimensiones del anillo se calcularon sobre la base de esas consideraciones para que una persona de altura promedio pudiera encajar en el interior con un cable y romper un bloqueo o producir un complejo de otras obras igualmente importantes. Por lo tanto, el pozo de alcantarillado estándar de hormigón prefabricado hasta hoy se realiza teniendo en cuenta el tamaño mínimo de 700 mm.

Las estructuras de hormigón armado también se fabrican con los siguientes tamaños estándar: 1000, 1250, 1500 y 2000 mm. De acuerdo con la forma y los tamaños del producto principal, se fabrican placas redondas: la superposición superior con un orificio redondo y la base sólida inferior.

Importante: la elección de la forma redonda de los pozos no es accidental, ya que tal configuración se considera la mejor en términos de resistencia a la presión del suelo.

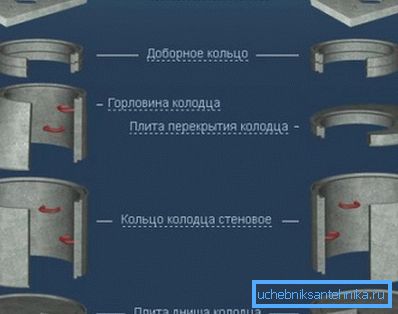

Anillas de hormigón armado standard y adicionales.

Dado que los pozos de concreto reforzado se compran para usar en diversas condiciones de operación, las placas y los anillos están hechos con una superficie plana, para que luego se puedan unir. Entre la superficie plana solo hay elementos embebidos - montaje de bisagras. Pero, en el curso de la instalación, los bucles se cortan, y se asegura la unión estrecha.

Para la instalación de la tubería, los orificios se perforan en el anillo inferior y las bandejas de cemento están dispuestas en la placa base para garantizar que la tubería esté lo más ajustada posible. Tales construcciones con el mismo éxito se utilizan tanto en pozos como en pozos de extracción. Los pozos de concreto reforzado pueden elevarse en altura debido a uno u otro número de anillos estándar o adicionales.

Ventajas y desventajas

Resumiendo lo anterior, notamos las ventajas y desventajas de los pozos de alcantarillado de concreto reforzado.

Beneficios:

  • Precio bajo, en comparación con modificaciones de polímeros más progresivas;
  • simplicidad de instalación debido a la presencia de orejetas especiales;
  • la posibilidad de ensamblar pozos de varias capacidades de acuerdo con los parámetros del objeto;
  • la disponibilidad de estos productos de concreto en venta libre en la mayoría de las ciudades domésticas;
  • Aplicabilidad de productos de concreto en todo tipo de suelo.
  • Debido a la inercia del hormigón, se pueden utilizar elementos estructurales individuales para la construcción de un pozo clave sin comprometer la calidad del agua del pozo;
  • Facilidad de limpieza de la superficie interna de las paredes de los edificios sin la necesidad de llamar a un camión de vacío.

Desventajas:

  • alto peso de la estructura y, como resultado, laboriosidad del proceso de montaje;
  • un bajo grado de impermeabilización de una alcantarilla bien ensamblada a partir de placas y anillos individuales;
  • alta probabilidad de contaminación del suelo por aguas residuales, así como una mayor amenaza de inundación de aguas residuales por aguas subterráneas.

Instalación de instalaciones de alcantarillado.

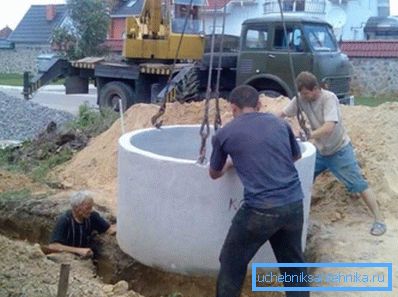

En la foto - hazlo tú mismo la instalación
  • Cavamos un agujero por el tamaño del anillo;
  • Vaciar el fondo del foso y dejar caer la placa base sobre él.
  • Compruebe el nivel de agua de la instalación respecto al horizonte.
  • El mortero de cemento y arena extiende el perímetro de la base y no olvide desmontar las orejetas de montaje.
  • Además, por medio de un equipo especial, bajamos el anillo directamente a la solución prefabricada. Compruebe qué tan perpendicular a la base es el anillo.
  • Sellamos la unión del anillo y la base, utilizando los restos del mortero de cemento y arena.
  • A continuación, perforar para la adhesión de redes de alcantarillado.
  • En la parte superior del anillo cortamos los elementos de montaje y colocamos mortero de cemento alrededor del perímetro.
  • Además, el uso de equipos especiales en el anillo puesto superposición.
  • Las juntas del anillo y la superposición están selladas.
  • En la etapa final instalamos una escotilla con tapa. (Ver también el artículo sobre pozos de registro).

Importante: los pozos, gracias a los anillos complementarios, se pueden construir teniendo en cuenta la profundidad ilimitada. Pero mientras menos anillos se utilicen, mayor será la tensión que se caracteriza por la estructura terminada.

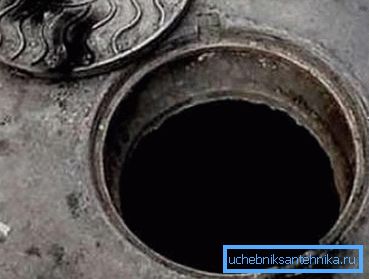

Escotilla en la estructura acabada.

Conclusión

Como puede ver, el manual de instalación no es particularmente difícil. Estos trabajos se pueden hacer a mano utilizando una herramienta simple y una grúa. Puede encontrar más información útil e interesante al ver el video en este artículo.
