Pozo de hormigón: características de diseño y descripción de

03-10-2018
Suministro de agua

El hormigonado hoy en día es ampliamente utilizado en todos los trabajos de construcción. Una excepción fue la creación de pozos. En este artículo veremos cómo hacer un pozo monolítico de hormigón con tus propias manos.

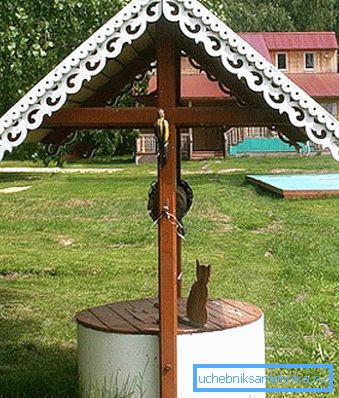

Foto de un pozo de hormigón.

Disposiciones generales

¿Qué puede necesitar un pozo en su propia área?

Para realizar las siguientes funciones:

  • Extracción de agua subterránea. El sistema de plomería propio permitirá el riego completo de los cultivos, garantizará el funcionamiento de todas las tuberías de la casa y proporcionará suficiente agua potable para el consumo doméstico.

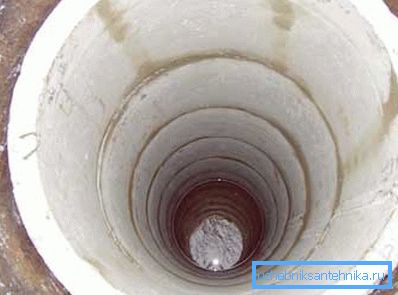

Pozo de agua
  • Para filtrar o almacenar. El sistema de alcantarillado es también un elemento muy importante de la disposición de cualquier vivienda. Si no controlas los desechos humanos, las consecuencias pueden ser muy deplorables. Los pozos especialmente equipados ayudan a resolver este problema.

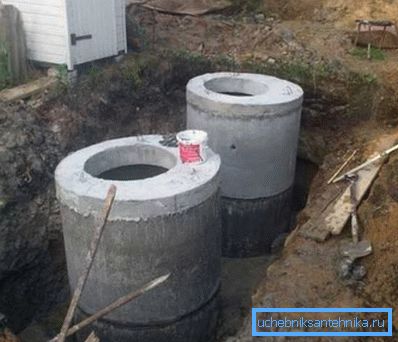

Pozos de concreto de alcantarillado en la etapa de terminación.

En ambos casos, el material de los pozos se sumerge bajo tierra y constantemente en contacto con el líquido.

En condiciones tan agresivas, es difícil encontrar algo mejor que concreto, que tenga las siguientes características:

  • Alta resistencia y fiabilidad.
  • Larga vida útil. No hay susceptibilidad a la descomposición y corrosión.
  • Resistencia a la humedad.
  • Precio razonable.
  • Sencilla tecnología de instalación que te permite hacerlo tú mismo.

Instalacion

El sellado de pozos de concreto es de la más alta calidad en el caso de paredes monolíticas. Las estructuras de agua y alcantarillado tienen soluciones de diseño similares y diferentes, considérelas todas paso a paso.

Instrucciones de instalación:

Selección de ubicación

En ambos casos, se prefiere el punto más bajo en el sitio.

Pero

  • Para el agua, el lugar debe ser eliminado de las fuentes de posible contaminación a 20-25 m.
  • Para los desagües, es necesario respetar la distancia al edificio residencial al menos cinco metros.

Consejo: se recomienda colocar los pozos de concreto para las aguas residuales de tal manera que no sea necesario envolver la alcantarilla cuando se coloque fuera de la casa. Debido a que los lugares de turnos son fácilmente obstruidos en consecuencia.

Movimientos de tierra

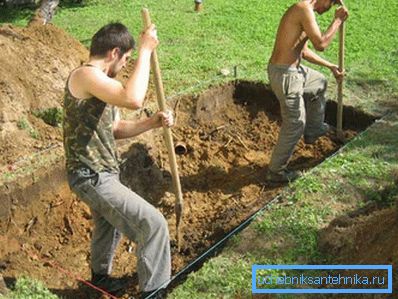

Trabajo para una pala

Las dimensiones deben elegirse convenientemente primero para el trabajo de instalación. Que era conveniente cavar, y en el futuro instalar el encofrado con refuerzo. Un cuadrado con un lado de 1,2 m es adecuado.

Pero la profundidad ya se requiere diferente:

  • Para alcanzar un agua adecuada, es necesario hundirse debajo de la capa superior hacia los depósitos de agua subterránea. Esto puede ser de 10-15 m.

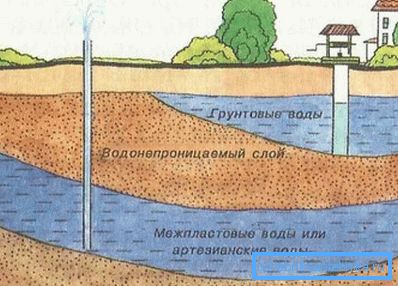

Nivel de agua subterránea
  • La estructura de filtrado, por el contrario, debe ser al menos un metro más alta que las fuentes subterráneas. Normalmente se utiliza una profundidad de 2,5 m.

Abajo

Aquí las diferencias pasan un poco diferente:

  • Para agua y pozos de filtración se crea un filtro de fondo. Para esto, una capa de medio metro de escombros se vierte hasta el fondo.

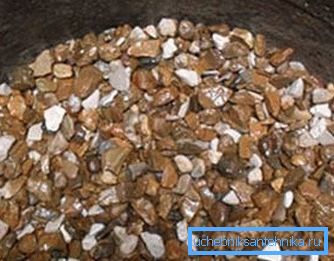

Muestra de filtro inferior

Consejo: en una estructura de aguas residuales se recomienda colocar una plataforma de madera debajo del tubo de entrada. Esto permitirá distribuir las aguas residuales de manera más uniforme y proteger la capa de grava de la lixiviación.

  • En la versión acumulativa, el contenido no debe penetrar en el suelo y, por lo tanto, se produce el hormigonado del fondo del pozo. Para hacer esto, primero vertemos 15 cm de grava, y encima vertemos una fina capa de mezcla de cemento y arena.

Paredes

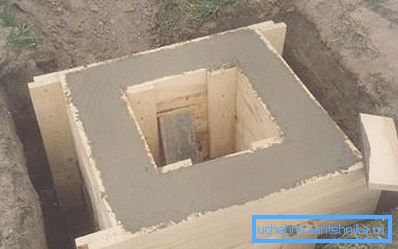

Los pozos cuadrados de concreto son los más adecuados para la fundición sólida.

Este proceso es el mismo para todos los tipos de pozos.

La diferencia está solo en la altura de las paredes, pero la tecnología de su relleno es idéntica:

  1. Instalamos encofrados internos y externos a partir de tableros de madera. Es mucho más fácil diseñar tablas cuadradas que un círculo, esto explica la elección del formulario. Una distancia adecuada entre el encofrado es de 15 cm. Esto le permite calcular el volumen de hormigón para los elementos de los pozos: multiplique la altura del pozo por la suma de las longitudes de los lados y el espesor de las paredes futuras. Si tenemos una altura de pozo de 2.5 m, ¿resulta 2.5 m? 4,8 m? 0,15 m = 1,8 m3 hormigón
  2. Montamos varillas reforzadas vertical y horizontalmente entre escudos de madera, conectándolos con cable suave. Traicionarán la fuerza necesaria a la estructura.

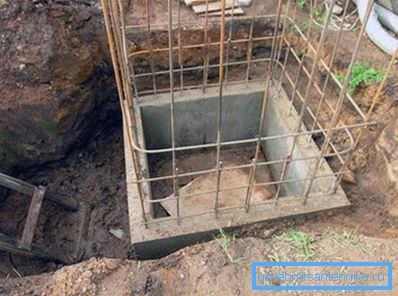

Refuerzo de pared
  1. Crea una solución. Para hacer esto, mezcle cemento marca M 400, grava lavada y arena de río en proporciones 1: 5: 2.5 con agua.

Consejo: se recomienda amasar utilizando un mezclador de construcción o un taladro a bajas revoluciones. Esta es la única manera de lograr la uniformidad deseada.

Lote de concreto
  1. Rellena el hormigón.
  2. Si la profundidad es lo suficientemente grande, procedemos de la siguiente manera:
    • Cavamos un agujero de 2 m de profundidad.
    • Dibujamos paredes medio metro más alto que el nivel del suelo.
    • Profundizar otro medio metro.
    • Seleccionamos el suelo de debajo de las paredes, dejándolo en las esquinas para soportar la estructura.
    • Ponemos apoyos y finalmente limpiamos el suelo.
    • Supera los puntales y baja la estructura.
    • Luego aumentamos y luego lo bajamos nuevamente, hasta que alcanzamos la profundidad requerida.

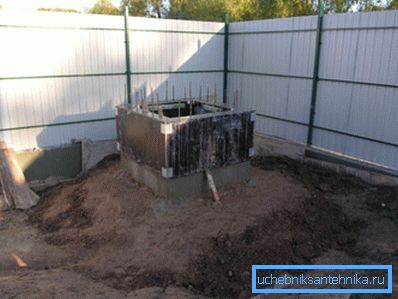

    El proceso de construcción de muros.
    1. Cubrimos con una película de polietileno y esperamos el curado completo durante 28 días, vertiendo regularmente agua.

    Los pozos acumulativos y de agua en el exterior están equipados con un castillo de arcilla de 50 cm de espesor y el pozo de filtración: escombros.

    Gorra

    • Las estructuras de drenaje están cerradas a nivel del suelo con una losa de concreto reforzado con un orificio para la construcción del pozo de escotilla. También puede usar un círculo de concreto ya hecho para el pozo. Lo principal es proteger los contenidos de las precipitaciones y diversos desechos.

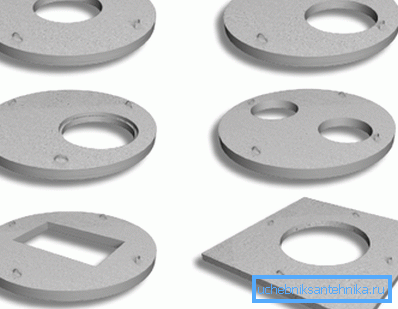

    Muestras de losas de hormigón para el cierre de pozos de alcantarillado.
    • El diseño con agua está equipado con un saliente de medidor más elegante y un dosel sobre él, para garantizar una toma de agua conveniente tanto de forma manual como con la ayuda de una bomba automatizada.

    Conclusión

    Los pozos sirven tanto para la extracción de agua limpia como para la filtración de aguas residuales. Su construcción en su propio sitio mejora significativamente y facilita la vida. El mejor material de construcción para ellos es el concreto debido a la combinación de sus cualidades positivas.

    El escenario principal de la instalación funciona: el relleno de las paredes de todo tipo de pozos se realiza de la misma manera, superando las etapas de instalación de encofrado y refuerzo. En construcciones profundas, puede construir muros en el exterior y luego bajarlos a la profundidad deseada minando el suelo.

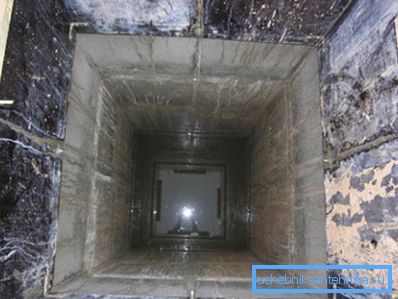

    Pozo cuadrado de hormigón monolítico.

    El video en este artículo le presentará información adicional relacionada con el material analizado.

    El hormigonado monolítico es la forma más confiable de construir un pozo.
