Plomería externa y sistema de eliminación de aguas

Antes de continuar con la instalación de comunicaciones externas, debe recordarse que los requisitos para ellas contienen un código de construcción para tuberías y aguas residuales externas. El incumplimiento de sus requisitos puede alterar el equilibrio ecológico en el sitio, llevar a la penetración de aguas residuales en el suelo y la contaminación del acuífero. Además, el propio sistema puede fallar rápidamente.

Documentos que regulan la instalación de redes externas.

El documento principal según el cual se realiza la instalación de la plomería externa es el SNiP No. 3.05.04 / 85.

Además, es necesario tener en cuenta las disposiciones de las siguientes colecciones:

• SNiP №III / 4/80;
• SNiP № 3.01.03 / 84;
• SNiP № 3.01.01 / 85;
• SNIP No. 2.04.02 / 84.

Las comunicaciones listas deben ponerse en funcionamiento de acuerdo con la norma SNiP No. 3.01.04 / 87.

De acuerdo con las normas, las tuberías de agua para tuberías y análogos de aguas residuales pueden ser:

• fibrocemento;
• acero;
• hormigon armado
• hierro fundido
• ceramica
• plastico

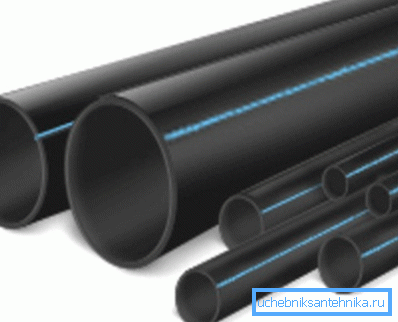

Presta atencion Ahora, los productos de tubería polimérica más utilizados. Deben estar etiquetados para su instalación en exteriores. Estas tuberías suelen tener un color negro con una franja azul.

Requisitos generales para la disposición de tuberías.

Según SNiP P 2.04.02 / 84, la parte externa del suministro de agua debe tener elementos obligatorios.

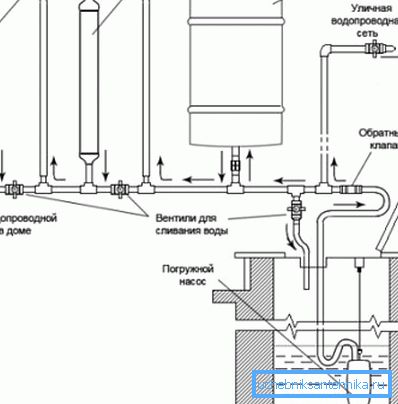

Componentes del sistema de fontanería.

1. Instalación de toma de agua.
2. Tubería, Entregando recurso a la entrada de la casa.
3. Tanque de almacenamiento (torre de agua).
4. Un edificio de inspección debe estar ubicado frente a la tubería.. Cuando se instalan pozos de inspección en el suministro de agua externo, las válvulas de cierre se montan en ellos.
5. Para aumentar la presión (presión) al valor deseado, el sistema está equipado con una estación de bombeo de agua.
6. Unidad de filtracion, Purificando el agua al estado de bebida.

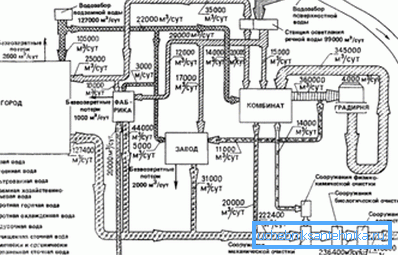

La empresa conjunta en sistemas externos de suministro de agua los divide en las siguientes categorías, en función de su propósito.

1. El tipo de hogar proporciona a los propietarios agua potable.
2. El análogo de fuego está diseñado para extinguir incendios.
3. La versión de producción sirve para el transporte de agua técnica. Se utiliza para equipos de refrigeración, fabricación de productos, etc.
4. Riego de especies necesarias para el riego de plantas.
5. El tipo de suministro de agua en circulación sirve para reducir el consumo de agua.
6. Más a menudo la red combinada se resuelve por las manos. Puede usarse, por ejemplo, para regar las plantas y proporcionar agua potable al lugar.

Factores que se tienen en cuenta.

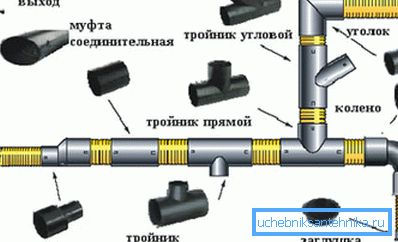

1. La disposición de las tuberías para el montaje de la red, no permite la penetración en su superficie, residuos y aguas subterráneas. Los productos y accesorios no deben estar contaminados.
2. La comunicación va según el proyecto aprobado.
3. Las trincheras antes de colocar los tubos deben verificarse para que cumplan con las dimensiones de diseño.
4. Las tuberías para redes en forma de campana de flujo libre deben colocarse con el extremo extendido hacia el flujo de agua.
5. En tramos rectos, necesita monitorear constantemente la rectitud de la instalación de la red.
6. La instrucción recomienda comunicaciones colocadas desde tuberías de metal para ser tratadas con un compuesto anticorrosivo.

Configuracion de red

1. La zanja debe excavarse desde la toma de agua, por debajo del nivel de congelación del suelo, al menos 20 cm.
2. En la inspección de los pozos se instalan válvulas de cierre para la plomería exterior. Su diámetro y tipo deben ser especificados en las especificaciones.

Presta atencion Si el sistema se conectará a un sistema de suministro de agua común, es mejor confiar su conexión a los empleados de Vodokanal. El cableado dentro de la casa se puede hacer de forma independiente.

1. La pendiente mínima del suministro de agua externo debe ser de 3 cm para cada metro, en la dirección de la toma de agua.
2. La sección mínima de tuberías para los estándares de alcantarillado de la calle se establece en función de su tipo. Si se trata de una red doméstica completa e independiente - 200 mm, si el sistema de tormenta es de 250 mm.

El diámetro de las tuberías de agua al aire libre se determina en función del consumo de agua, así como la resistencia hidráulica de todos los segmentos del sistema.

En este caso, el diámetro mínimo del suministro de agua externo es:

• para una red de servicios públicos en grandes asentamientos, así como instalaciones industriales - 100 mm,
• En zonas rurales - 75 mm.
• Si el edificio es de varios pisos - 150/200 mm.

Arreglo mutuo de redes de ingeniería.

1. Cuando se colocan tuberías paralelas, el suministro de agua y las aguas residuales se deben ubicar con un intervalo de al menos 40 cm.
2. Está estrictamente prohibido instalar una red de alcantarillado en el área de suministro de agua sanitaria.
3. Cuando no se puede hacer sin cruzar los sistemas, las tuberías deben colocarse en ángulo recto entre sí. Está prohibido cruzarlos en un ángulo agudo. Al mismo tiempo, es necesario observar la pendiente del suministro de agua externo.
4. Las tuberías de agua deben colocarse por encima de las contrapartes de aguas residuales. Donde se intersecan, el espacio vertical entre ellos debe ser de al menos 0,4 m.
5. Si se usan tuberías de plástico para la instalación de sistemas, están protegidos por cubiertas de acero en los sitios de intersección. La longitud, y por lo tanto el precio de estos elementos, depende del tipo de suelo. Si es arcilla, la longitud de la carcasa debe ser de 5 m en ambas direcciones desde el punto de intersección. En un terreno fuertemente filtrante (por ejemplo, arenoso), la cifra aumenta a 10 m.
6. El espacio entre la entrada de alcantarillado y las tuberías de agua en el edificio debe ser de al menos 1,5 m.

Conclusión

Al construir comunicaciones al aire libre, debe cumplir con las normas y regulaciones de construcción. Están contenidos en SNiPs, estos documentos deben ser estudiados antes del trabajo.

El video en este artículo contiene mucho más útil.
