Perforación manual de pozos para el agua.

08-01-2018
Suministro de agua

No todos los propietarios de áreas suburbanas pueden presumir de tener un suministro de agua centralizado. Una alternativa a un suministro de agua centralizado puede ser un pozo perforado o un pozo. Pero no siempre la profundidad del acuífero hace posible construir un pozo, entonces la perforación de un pozo sigue siendo la única opción para regar la casa. La perforación se puede solicitar a la organización, lo cual es muy costoso, o usted puede perforarla usted mismo. La perforación manual de pozos con sus propias manos es una tarea factible, de esta manera, puede perforar un pozo con una profundidad de hasta 30 m, que en la mayoría de los casos será suficiente para obtener agua de buena calidad con el caudal requerido.

Métodos de perforación manual

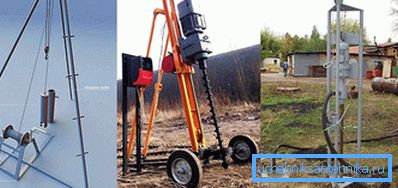

Métodos de perforación manual

En la práctica de la perforación manual de pozos para agua, se utilizan con mayor frecuencia tres métodos de perforación:

  • cable de choque;
  • tornillo
  • hidrodrilling

Estos métodos de perforación implican el uso del esfuerzo humano solamente. Con este método, prácticamente no recurren al uso de mecanismos, a excepción de los tornos eléctricos y un motor de bomba durante la perforación hidráulica. Algunos métodos de perforación se utilizan al mismo tiempo, es un cable de choque y un sinfín, que aceleran el proceso de perforación. Los taladros para todos los métodos se pueden hacer de forma independiente.

Perforación de barrena manual

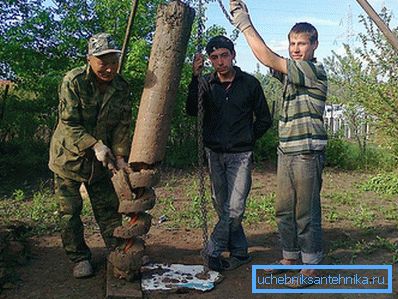

Extraído del pozo del sinfín.

La perforación con barrena es uno de los métodos más comunes de perforación manual, que es una perforación giratoria con una broca de cuchilla. La raza destruida de una cara es removida por medio del tornillo. Este tipo de perforación manual se puede usar en rocas blandas para la construcción de pozos de filtro poco profundos de hasta 30 m.

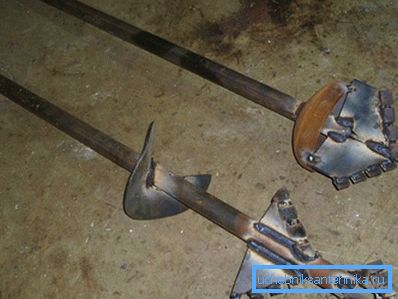

Taladro de mano

El taladro para taladrado manual puede ser de materiales improvisados. Es posible rehacer el ejercicio de pesca, habiendo reforzado preliminarmente los bordes de corte, después de haber soldado bandas de metal adicionales, en la parte superior del ejercicio es necesario soldar el acoplamiento para sujetar el ejercicio a las varillas. ¿Como las varillas más utilizadas son las de tubo redondo de diámetro metálico? Pulgada o tamaño cuadrado 25? 25 mm. La longitud de la sección de la varilla de perforación debe ser de 2 a 4 m, con los tubos de perforación más largos y poco convenientes de manejar. Para conectar las varillas entre sí, se utilizan longitudes de tubería con un diámetro de 32 mm o 30? 30 mm, en caso de que la tubería sea cuadrada. Por un lado, están soldados a la varilla, y por otro lado, están conectados a la otra varilla con un perno o junta de tornillo.

Pozo

Para una perforación más eficiente, debe elegir la broca correcta, que se selecciona según el tipo de suelo. Se usa una barrena convencional para perforar rocas inestables, se usa una concha larga para atravesar la inundación o arena saturada con agua, se usa una cuchara estable en suelos estables, arenas arcillosas, margas y una cuchara de bobina se usa en arcillas densas y arcillas de grava. El diseño de la cuchara de perforación consiste en un cilindro de acero con una hendidura longitudinal, con cuchillas de corte soldadas desde abajo. Una construcción más simple de la broca puede estar hecha de acero plano, para esto necesita tomar dos piezas de tira de acero con una longitud de aproximadamente 40 cm y soldadura a tope al arco. La parte inferior de las bandas está arqueada en espiral, de modo que adquieren una forma de cubeta y se interconectan mediante soldadura. La parte de corte necesita ser afilada, para aumentar la resistencia de la broca se somete a tratamiento térmico. Los taladros con un diámetro de no más de 100 mm se utilizan para el taladrado manual, de lo contrario será difícil girar. Con la ayuda de un taladro de este tipo, es posible profundizar de 35 a 40 cm en una penetración.

Orden de perforacion

Perforacion manual

Antes de taladrar manualmente, puede cavar un hoyo, que mide 1.5? 1.5 my una profundidad de hasta 2 m. El tamaño puede ser menor, todo depende del tipo de suelo. En suelos muy sueltos las paredes necesitan ser fijadas con tablas. El hoyo está cavando para evitar que la roca más frágil se desprenda. En el futuro, se instalará un cajón en el pozo excavado. Después de todo el trabajo de preparación que comienzan a perforar, puede perforar desde el paseo marítimo o desde el suelo, girando el taladro con una llave o abrazaderas.

Si la perforación se realiza en suelos arcillosos densos, y la profundidad del pozo no supera los 20 m, la cubierta del pozo se realiza después del final de la perforación. Como tubería de revestimiento, la mayoría de las veces usa tuberías de polietileno para el suministro de agua o tuberías para perforar PVC. En suelos inestables, la perforación se lleva a cabo simultáneamente con la cubierta, extrayendo el suelo directamente de la cubierta, en tales casos se utiliza la cubierta de acero, ya que a menudo tienen que ser impulsados. El diámetro de la broca al perforar con una carcasa debe ser unos milímetros más pequeño que el diámetro interno de la carcasa para que el taladro pueda retirarse fácilmente del pozo para su limpieza. A medida que aumenta la profundidad del pozo, los tubos de revestimiento crecen y se conectan entre sí con la ayuda de acoplamientos roscados.

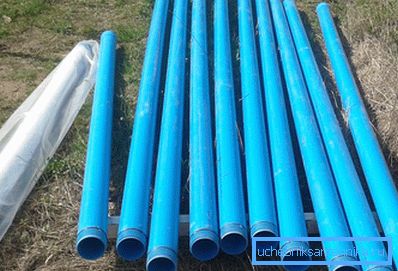

Tubos de revestimiento

Durante la perforación, no es necesario hacer más de 5 vueltas del taladro en una penetración, de lo contrario será difícil conseguirlo.

A medida que el taladro penetra, será más difícil girarlo, para facilitar el proceso, se vierte agua en el pozo. Para facilitar el levantamiento del taladro desde la cara sobre el orificio, instale un trípode con un bloque. También debe monitorear constantemente la verticalidad del pozo, si el barril se aleja de la vertical, debe nivelarse con cuñas de madera, martillando entre la carcasa y la pared del pozo.

La perforación continúa hasta que se abre el acuífero y se completa el flujo máximo para maximizar la pérdida de agua. Para evitar que el pozo se lija en el futuro, es importante pasar el acuífero a la parada de agua. Determinar que ha alcanzado el acuífero puede ser del tamaño de la arena y su humedad, cuanto más grande sea la arena, mejor será la pérdida de agua.

Perforación de cable

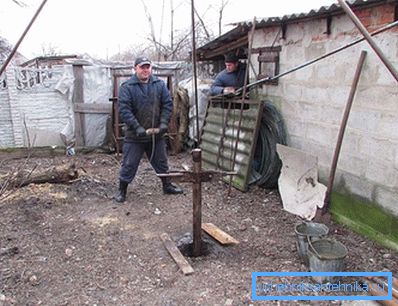

Perforación de cable

Un uso más extenso en la perforación manual de pozos ha sido proporcionado por el método de cable de percusión utilizando zhelonka como un cincel. El principio de la perforación es destruir la roca con la ayuda de una perra que, al golpear una roca, la rompe y la captura. La carcasa puede estar con una válvula de bola, una válvula de disco y más compleja con una válvula de pistón. El uso de una construcción particular depende del tipo de roca que se extrae.

La perforación de choque implica el uso de un trípode, que se instala sobre el sitio de perforación, su altura puede ser de hasta 2 metros, a veces más alta. En el punto superior del trípode, se instala un bloque, a través del cual se lanza un cable o cuerda, y se le ata un pequeño tubo. La bala se levanta por encima de la parte inferior hasta una altura de aproximadamente 1 m y se baja bruscamente, la operación se repite hasta que se llena. Con el fin de evitar el colapso de las paredes, la perforación se realiza simultáneamente con la carcasa, el diámetro de la cadena de la carcasa debe ser tal que esté libre para ingresar a la carcasa. A medida que avanza la perforación, la carcasa desciende y, cuando se gira, se carga con lastre para precipitar la tubería al suelo.

Perforacion hidraulica

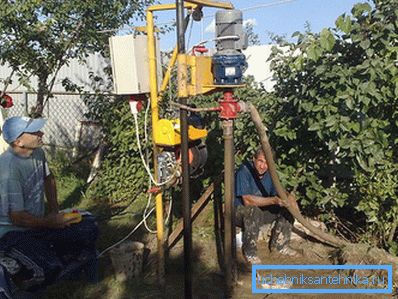

Perforación de pozos de agua

La perforación hidráulica se usa con menos frecuencia, ya que tiene varios inconvenientes, uno de los cuales es la presencia de un cierto volumen de agua en el área, para perforar un pozo, tomará al menos 5 m3 Agua, así como el motor de la bomba. El proceso de perforación en sí mismo consiste en la destrucción de la roca con una herramienta de perforación y agua, que se alimenta a través de las barras de perforación hacia la cara y lava la roca destruida hasta la parte superior. La herramienta de perforación en sí es un tubo de metal, con menos frecuencia un tubo de PP, en cuyo extremo se suelda (se atornilla) un taladro, se enrosca una salida de 90 ° en la parte superior, a la que se conecta la manguera de suministro de agua de retorno, la manija también se sujeta en la parte superior, con la ayuda de la barra girada. Antes del inicio de la perforación, dos pozos están cavando en busca de agua de retorno. Perforar el cable, girar la varilla en sentido horario y antihorario y golpear la parte inferior del pozo. La perforación se lleva a cabo, por regla general, sin revestimiento, ya que el lodo evita que las paredes del pozo se rocíen. Con la ayuda de la perforación hidráulica puede hacer un pozo de hasta 20 m y con un diámetro de hasta 50 mm en rocas blandas.

Bien equipamiento

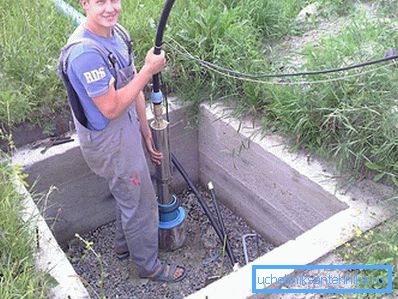

Bajamos la bomba al pozo.

Después del final de la perforación (barrena, cable de impacto), la cubierta de metal, como regla general, se extrae con un gato, y el pozo se rodea con tuberías de polietileno equipadas con un filtro.

Si el pozo se perfora con un diámetro de 60 mm o más, una bomba sumergible desciende hacia adentro, si el diámetro del pozo es más pequeño, entonces se introduce una tubería de agua con un filtro y una válvula de retención en el extremo. Una bomba de superficie se usa como equipo de levantamiento de agua, pero, nuevamente, puede usarse si el nivel dinámico en el pozo no cae por debajo de 9 m. Por lo tanto, antes de comenzar a perforar, es necesario determinar aproximadamente el nivel de agua subterránea desde donde se planea la toma de agua. Era posible centrarse en el diámetro del pozo.
