Lo que se necesita grúa pe para instalación subterránea

11-03-2018
Suministro de agua

Para tuberías o tuberías de gas, es más conveniente incrustar una válvula de bola para una instalación subterránea de plástico. Este diseño puede proporcionar un período de operación suficientemente largo y, sin ningún problema con el mantenimiento.

Existen muchas opciones de materiales para tales válvulas, pero el plástico es el más conveniente, ya que no teme a la humedad ni a la corrosión. Explicaremos cómo instalarlo y mostraremos el video temático en este artículo.

Grúa de polietileno para instalación subterránea con un americano.

Grúas de PE

Descripción

Sistema giratorio
  • Las tuberías de polietileno son mucho más baratas que el metal, por lo que la mayoría de los asentamientos y varias instalaciones industriales no prescinden de las rutas de comunicación de este material.. Además, el precio de una grúa de PE es mucho menor que el de un análogo de acero, pero la vida útil es mucho más larga, lo que también juega un papel importante en la elección de los materiales para tuberías.
  • El uso generalizado de este mecanismo también se debe a su amplia gama de diámetros. - se puede montar en tuberías con una sección transversal de 20 a 315 mm y puede funcionar a temperaturas de -20 ° C a +40 ° C, esto es aceptable para cualquier región de la Federación Rusa con instalación subterránea.

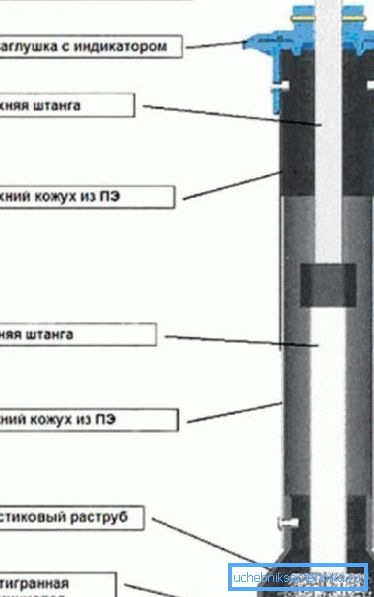

Extensión telescópica
  • Además, la válvula de bola para instalación subterránea se puede montar, sin equipar para este pozo especial - para su ajuste es suficiente para sacar el mecanismo de control, y el propio nodo puede cubrirse con tierra. La distancia a la superficie del suelo desde la tubería puede ser de 1,650 mm a 2,750 mm.
  • La varilla del telescopio se extiende por un perfil hueco cuadrado, en cuyo extremo se suelda un manguito hexagonal., que se monta en el eje de la grúa y gira utilizando una varilla metálica cuadrada / hexagonal.
  • Una grúa subterránea de bolas está hecha de materiales poliméricos. (El diseño está diseñado para soldadura a tope o para uniones de tuberías). Las salidas de este mecanismo están hechas de PE 100 SDR11: esto es suficiente para tuberías de gas con una presión de 10 bar y tuberías de agua con una presión de 18 bar.

Nota Se instala una cubierta protectora de polietileno en el cable de extensión de dos tubos de paredes delgadas. Pueden moverse libremente uno en el otro.

Especificaciones de algunas grúas.

SDR11. La foto

Ver Solicitud Para gas 10 bar, para agua 16 bar.
DEG SDR11
Material PE80 / PE100, PE2406 / PE3408
Apertura / cierre ? girando
Temperatura De -29 a 600С
Tipo de pasaje Calibre completo
Tipo de varilla auxiliar Extensión telescópica
Tipo de purga Sin purga, 1 purga, 2 purga
Soldadura de cuerpo y casquillo Electrico o acoplamiento
Estándares de prueba EN 1555, ANSI / ASTM B16. 40

Tabla SDR11

PE

No Primer nombre De que esta hecho
1 Vivienda Polietileno (PE)
2 La trompeta Polietileno (PE)
3 Pelota Polipropileno (PP)
4 Espacio para la pelota NBR (caucho)
5 Anillo de apoyo Polipropileno (PP)
6 Stock Acetal
7 Conector Polipropileno (PP)
8 Anillo de rodamiento NBR (caucho)
9 Anillo adaptador NBR (caucho)

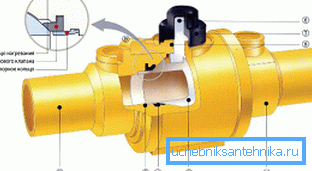

Válvulas de bola de PE

Diámetro (mm) 20 0.560 20 0.560 20 0.560 20 0.560 20 0.560 20 0.560 20 0.560 20 0.560 20 0.560
Masa (kg) 25 0.560 25 0.560 25 0.560 25 0.560 25 0.560 25 0.560 25 0.560 25 0.560 25 0.560

Dimensiones. Estándar

Diámetro (mm) Ver
63 Sin equipo
90
110
125
140
160
180
200 Con equipo
225
250
280
315 (Full-pass.)
355
400

Válvula de PE sin purga

Con una purga

Diámetro (mm) Ver
63 Sin equipo
90
110
125
140
160
180
200 Con equipo
225
250
280
315 (Full-pass.)
355
400

Con una purga

Con dos purgas

Diámetro (mm) Ver
63 Sin equipo
90
110
125
140
160
180
200 Con equipo
225
250
280
315 (Full-pass.)
355
400

Con dos purgas

Los matices de la edición.

Nota En la Federación de Rusia en este momento, una grúa subterránea de agua o gas no tiene una aplicación lo suficientemente amplia. Sin embargo, muchas organizaciones de construcción muestran un gran interés en tales dispositivos de construcción.

Debajo de la alfombra verde (césped)

Estas válvulas en versión subterránea (utilizando pozos) pueden usarse en instalaciones de gas. Pero, al mismo tiempo, la instrucción no recomienda el uso de pozos a lo largo del curso.

La cuestión es que las reglas para trabajar en estos tanques y las recomendaciones para su apertura complican significativamente el funcionamiento de las válvulas de este tipo.

OAO Gazprom ha desarrollado ciertos estándares técnicos en los que la instalación de válvulas hechas de polietileno (el precio no se tiene en cuenta) se realiza preferiblemente sin pozos.

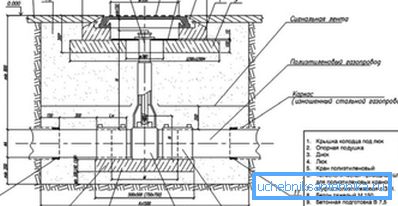

La instalación del pozo se recomienda solo en los casos en que la tubería se instala a una gran profundidad, lo que no permite el uso de un actuador telescópico para el ajuste.

Asamblea

Existe un STO GAZPROM 2-2.1-093-2006 estándar, que demuestra (ilustrado) soluciones para el diseño, construcción y reconstrucción de tuberías de polietileno para redes de gas.

Describe una variedad de opciones para instalar grúas de bola tipo PE que se pueden realizar:

  • Directamente en la carretera (en el medio de la carretera);
  • Directamente en la carretera (en el medio de la carretera) y en las aceras peatonales, así como en el área del parque;

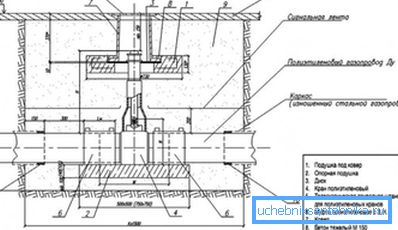

  • Debajo de la alfombra (césped) en el área del parque o cinturón del bosque.

Conclusión

La instalación de llaves de PE con sus propias manos para la plomería doméstica en este momento es algo difícil, ya que no existe un equipo especial para esto, que se suministra a través de una red de ferreterías.

Si hablamos de plásticos, entonces para el sector privado, se da preferencia al polipropileno y en este momento este material satisface plenamente las necesidades de los residentes del sector privado.
