La grúa de acero: simplicidad y durabilidad en una botella.

23-04-2018
Suministro de agua

Los grifos de acero con una parte de bloqueo en forma de bola de acero se distinguen por una mayor durabilidad y simplicidad de construcción. La capacidad de apagar casi instantáneamente el flujo de líquido o gas es altamente valorada no solo en la vida cotidiana, sino también en la industria: estos dispositivos se pueden encontrar tanto en un departamento común como en una empresa química potente.

Fiabilidad, simplicidad y eficiencia.

Brevemente sobre el dispositivo y clasificación de las válvulas de bola.

Todas las válvulas de bola de acero tienen un diseño similar: el elemento de bloqueo se presenta en forma de una bola de metal con segmentos cortados en paralelo. En el centro de la bola hay un orificio pasante, y el ajuste del flujo de líquido o gas se realiza simplemente girando el mango.

En la foto - válvula de bola en el corte

Presta atencion Una válvula de bola convencional tiene solo 2 posiciones de trabajo: completamente abierta o cerrada, así es como difieren de las válvulas comunes.

En cuanto a la clasificación, todo depende del criterio subyacente a la división en grupos.

Entonces, de acuerdo con el método de adjunto, puede seleccionar opciones tales como:

  • embrague - se instala como un acoplamiento ordinario para tuberías (hay una rosca interna en ambos lados, de modo que las tuberías simplemente se atornillan en el grifo). Dichos compuestos son particularmente sensibles a la calidad del montaje y las condiciones de operación: si se somete a vibraciones y caídas de presión, es mejor abandonar el modelo de embrague. Debido al hecho de que tal conexión es desmontable, tales dispositivos son especialmente populares cuando se instalan tuberías de agua y de calor;

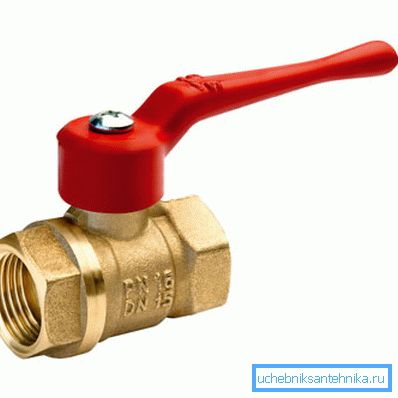

Acoplamiento

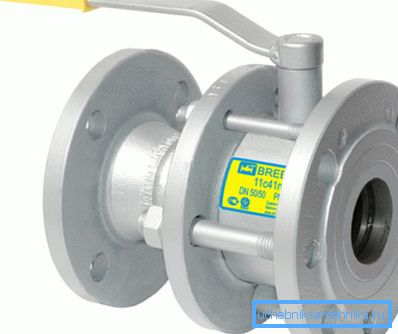

  • conexión de brida - Los discos con orificios están soldados por los extremos, y la conexión a los tubos se realiza con la ayuda de tornillos. Una válvula de brida de bola de acero es algo más grande y pesa más que una de embrague, pero se puede usar en condiciones bastante duras, en la industria, por regla general, prefieren estos dispositivos;
Tales dispositivos se utilizan a menudo en la industria.
  • junta soldada - Puede ser considerado el tipo más raro, pertenece a la clase de una sola pieza. Se puede usar solo en el caso en que su reemplazo en el futuro definitivamente no sea necesario. De las fortalezas, solo se puede notar que la resistencia a la tensión mecánica, vibración, etc. - la resistencia de soldadura correcta es casi tan buena como el metal de la tubería. Una válvula de bola de acero para soldadura generalmente se instala en lugares donde las condiciones de operación no conducen a su rápida degradación, es decir, la humedad es normal, y así sucesivamente;
Opción de soldadura
  • Son posibles varias combinaciones de los compuestos enumerados.. Por ejemplo, la designación tuerca-tuerca dice que hay una tuerca de sombrerete en ambos lados, lo que permitirá instalarla incluso en las condiciones de escasez de espacio libre. También son posibles otras combinaciones, como la tuerca de choque, etc.

Puede dividir los grifos y en el principio de acción:

  • Los grifos de los casquillos proporcionan un paso simple de una corriente de líquido / gas sin cambiar su dirección y sin mezclar otra corriente. Según la forma y el tamaño, se pueden distinguir los dispositivos de paso total (el diámetro del orificio es igual al diámetro interno del tubo) y los modelos en los que el agujero es más pequeño que el paso en el tubo;

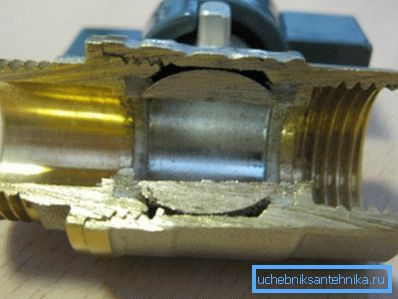

El agujero en la bola es igual al diámetro interior del tubo.
  • Dispositivos angulares: proporcionan rotación del flujo en un ángulo de 90 °;
  • Modelos de tres vías: una válvula de acero de tres vías puede funcionar como mezclador y como divisor de flujo (su diseño se describe a continuación).

La clasificación puede ser dada por el tipo de asa. Se puede observar que las grúas de pequeño tamaño están equipadas con manijas compactas en forma de mariposa, esto se debe al hecho de que cerrarlas requiere relativamente poco esfuerzo. Pero los dispositivos más grandes están equipados con un asa convencional, lo que le permite cerrar la llave con poco esfuerzo.

Presta atencion En la industria, a veces la instalación de una manija grande es imposible debido a la falta de espacio libre, en tales casos se usa una unidad eléctrica para regular el funcionamiento de la grúa. Por supuesto, el precio de tal dispositivo no es democrático.

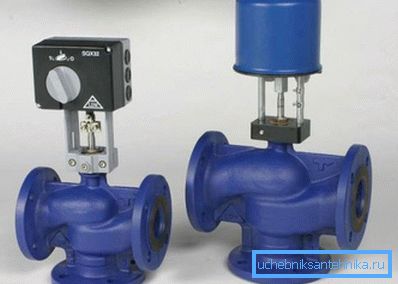

Ejemplo de grúa eléctrica con brida.

Lea más sobre el uso e instalación de la válvula de bola de acero

El principio de funcionamiento del modelo de rendimiento convencional se consideró anteriormente, mucho más interés es causado por grúas con 3 o más tuberías, es decir, válvulas de 3 vías, etc. Tales dispositivos son más complicados, pero brindan más oportunidades en comparación con las grúas convencionales.

Válvulas de tres vías

El máximo que una válvula de paso convencional puede controlar el flujo de un flujo de líquido / gas, de 3 vías, es capaz de separar o mezclar flujos.

En realidad, según este criterio, se realiza su clasificación:

  • Mezcla de grifo - Mezcla 2 flujos de líquidos. Tales dispositivos se utilizan como mezcladores ordinarios en apartamentos. A pesar del diseño interno más complejo, su instalación sigue siendo simple y se realiza a mano;

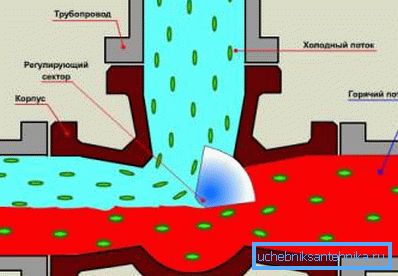

El diagrama de flujo mixto se muestra esquemáticamente.
  • separadores: en dichos dispositivos, el flujo de fluido entrante se divide por 2. También puede redirigir completamente el flujo entrante a uno de los sistemas conectados. Esto hace posible, por ejemplo, separar completamente los circuitos individuales en el sistema de calefacción, esto es útil cuando se usa calefacción de baja temperatura y convencional en la casa al mismo tiempo.

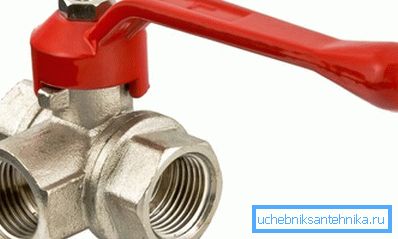

Este grifo se utiliza para cambiar flujos.

En cuanto al control de la grúa, los modelos más frecuentemente encontrados con ajuste manual. Pero si el presupuesto no es un limitador, entonces es muy posible organizar un ajuste automático. Todo lo que se necesita para esto es instalar en él un servo-controlador asociado con un termostato ubicado en la habitación.

Instalacion de grua de acero

Las instrucciones de instalación son extremadamente simples y dependen del tipo de sujeción (embrague, brida, etc.):

  • cuando se usa una tuerca de sombrerete, es suficiente enrollar la cinta FUM en la rosca externa de la válvula, luego colocar una junta, un anillo de sellado y la tuerca en la tubería. Después de eso, solo atornillará la tuerca en la rosca de la válvula;

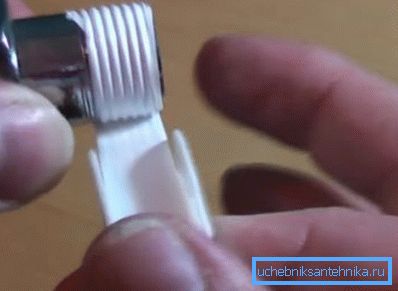

Para mayor estanqueidad, se utiliza la cinta FUM.
  • en el caso de la fijación de la brida, la conexión con la brida en la tubería se realiza mediante pernos de alta resistencia, que se aprietan con una llave de torsión. Entre la brida de la grúa y la tubería, siempre se encuentra una junta de sellado; si es necesario, siempre puede apretar los pernos, lo único a lo que debe prestar atención es que todos los pernos deben apretarse con la misma fuerza.
Brida de conexion

Resumiendo

La válvula de bola de acero debido a su simplicidad de diseño, confiabilidad y durabilidad ha ocupado un lugar digno no solo en el arsenal de plomeros, sino también en la industria. Una pequeña mejora en su diseño (modelos de tres vías) permite resolver casi cualquier problema de ajuste del flujo de líquido o gas a través de una tubería.

También es importante que cualquier persona pueda hacer frente a la instalación de un dispositivo de este tipo. El video de este artículo muestra un ejemplo del uso de una válvula de 3 vías en el sistema de calefacción.
