Interruptor de grúa con ducha: aprender a configurar y

03-05-2018

Suministro de agua

Si planea reparar las fallas básicas en la plomería usted mismo, entonces necesita saber el dispositivo del grifo con una ducha. Este nodo se utiliza muy activamente, y por lo tanto, la necesidad de su ajuste surge con una envidiable regularidad.

En nuestro artículo, describimos los tipos principales de dichos dispositivos, y también describimos cómo puede hacer que funcionen sin tener que atraer especialistas al trabajo y no gastar dinero en un reemplazo completo del mezclador.

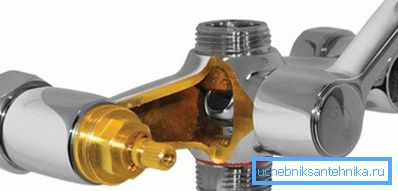

Este sitio puede tener una estructura diferente y, en consecuencia, también debe repararse de diferentes maneras.

Construcciones basicas

Hoy en día, se utilizan varios dispositivos para mejorar los mezcladores: volantes convenientes, interruptores automáticos, grifos LED y cabezales de ducha, etc. Sin embargo, el diseño general de tales dispositivos permanece sin cambios.

Incluye:

Un grifo de palanca o dos grúas de caja separadas para agua fría y caliente.
Una válvula que cambia el flujo a la ducha o al caño.

Es en la construcción de este sitio, nos detendremos con más detalle.

Cambiar "caño - ducha" puede ser muy diferente. Puedes comparar los tipos principales según la tabla:

Tipo de interruptor	Características del dispositivo.

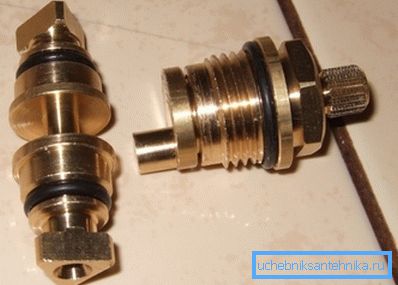

Carrete	Anteriormente se usaba en casi todas partes, ahora solo se usa en algunos modelos de paredes delgadas. La perilla giratoria se coloca entre las válvulas de la grúa y, dentro de la estructura, se monta un mecanismo, que es similar en principio a la grúa para el mezclador.
Sharovy	A menudo se instala en modelos de bajo presupuesto con dos grúas. Un inserto esférico, sujeto en la parte superior e inferior con anillos de teflón, es responsable de cambiar el flujo. La bola es impulsada por una barra, que está unida por un volante de palanca.

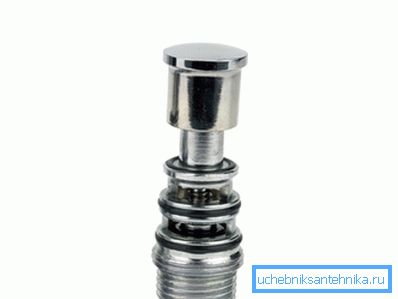

Pulsador / escape	Estos interruptores están equipados con grifos de marca con grifos de palanca. Dentro de la caja hay un cartucho, que se acciona mediante un botón en la parte superior del dispositivo. En lugar de un cartucho, a veces se usa un botón de resorte con anillos de sellado. Presta atencion Para la mayoría de los modelos, cuando el agua está apagada, la automática se activa y el cartucho cambia a pico.

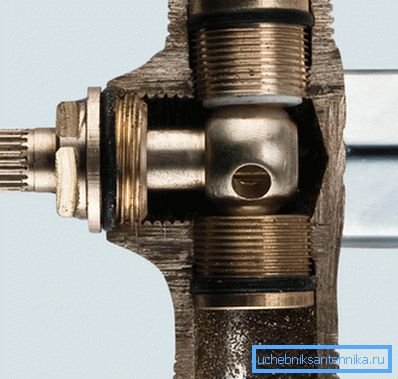

Foto del interruptor de bola en la sección.

Además de los modelos enumerados en la tabla, también podemos mencionar un grifo de cocina con ducha. Sin embargo, este diseño se ajusta a la descripción solo de manera condicional (el interruptor se instala en el propio pico y, para activar el modo de ducha, solo necesita sacar la manguera), por lo que aquí no consideraremos estos dispositivos.

Solución de problemas

Válvula de bola reparadora para ducha.

Como hemos señalado anteriormente, la unidad de conmutación de “caño de ducha” es muy exigente para el mantenimiento y el ajuste. Por lo tanto, incluso los productos de alta calidad pueden eventualmente comenzar a filtrarse, por lo que tendremos que solucionar los problemas con nuestras propias manos.

En esta sección, discutiremos cómo reparar dichos interruptores y comenzaremos con los más comunes: la bola.

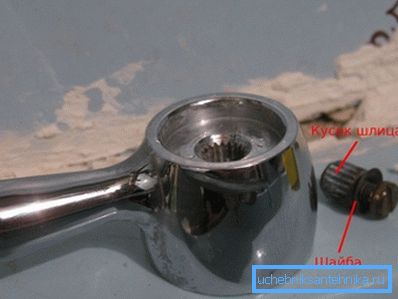

Volante removido con tornillo de bloqueo

Las instrucciones para eliminar las fugas de la válvula de bola entre la ducha y el pico recomiendan que realice las siguientes acciones:

Para empezar a superponer el agua en el tubo ascendente. Esto se hace para garantizar que durante el trabajo no tocamos accidentalmente uno de los volantes y no provocamos una inundación.
Luego, desenrosque la tuerca inferior y retire el pico. Antes de desconectar la mirilla del grifo de la ducha, colocamos un trapo debajo de su base para que el agua de la tubería no fluya al suelo.
Repita la manipulación, desatornille el soporte y retire la manguera de la ducha.
A continuación, retire el adorno y el destornillador desatornille el tornillo que fija el interruptor del volante.
Retire el volante y la cubierta que cubre la varilla.

Ahora nuestra grúa está totalmente lista para su reparación:

Para empezar, simplemente intente apretar el inserto de bloqueo superior e inferior. Esto se hace usando una llave hexagonal (la mayoría de las veces se usa una llave de 12 mm, pero algunos fabricantes tienen tuercas de un tamaño diferente).
Si la tracción no ayuda, desatornille completamente el inserto de bloqueo, luego retire la bola a través del orificio en la parte frontal de la mezcladora.

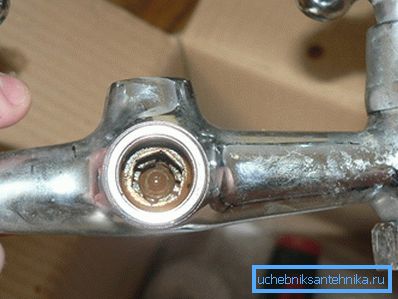

Apretando estos insertos hexagonales, puede hacerlo sin reemplazar los anillos.

Llevamos a cabo el reemplazo de los anillos de teflón (su precio es relativamente pequeño, pero es importante elegir un modelo que coincida exactamente con el tamaño del mezclador), después de lo cual devolvemos la bola a su lugar.
Atornille las inserciones de fijación en su lugar, sujetando la bola de modo que la bola se mueva con un poco de esfuerzo.
Comprobamos la estanqueidad suministrando agua. Si todo está en orden, instalamos los volantes y devolvemos el caño y la ducha al lugar.

Presta atencion El volante debe colocarse en las guías de modo que cuando encienda la manija de la ducha "mire" hacia arriba, y cuando encienda la boquilla.

Boton de reparacion

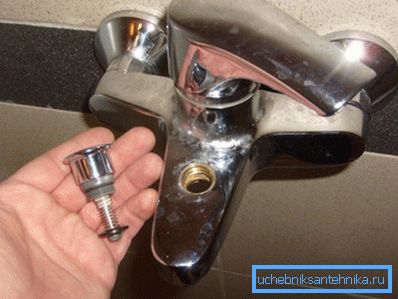

En algunos modelos, el botón se elimina de manera bastante simple.

Los diseños de pulsadores se consideran más "caprichosos", pero se pueden reparar:

Para empezar, retiramos todas las cubiertas decorativas del grifo y desenroscamos la manguera de la ducha.

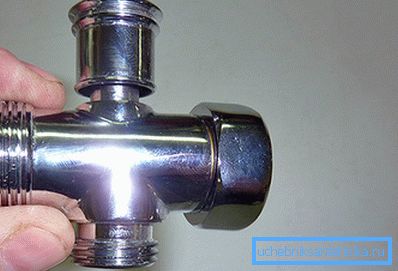

Luego, desconectamos el adaptador con el botón del grifo, usando una llave ajustable.
A continuación, desmonte el nodo, retirando de él el cartucho central o la válvula y retirando el botón con un resorte.

Después de eso, podemos tener varias opciones de reparación:

Si el resorte está roto o ha perdido elasticidad, reemplácelo con una pieza nueva.. En ausencia de una pieza de repuesto, puede salir temporalmente de la situación colocando juntas adicionales debajo del tornillo para reducir el recorrido del resorte.

Presta atencion Si es necesario, el resorte se puede hacer independientemente de un pedazo corto de alambre de acero.

Si el problema no está en el resorte, sino en la válvula misma, entonces es necesario reemplazar los anillos.. Para hacer esto, quite los anillos viejos de las ranuras e instale nuevos en su lugar.
Pero los modelos de cartucho son prácticamente imposibles de reparar, por lo que solo necesitan ser reemplazados.

Después de eso, ensamblamos toda la estructura en orden inverso, conectamos el agua y verificamos el trabajo de la unidad reparada.

Conclusión

Los consejos anteriores sobre cómo desmontar el grifo en el cubículo de la ducha o un grifo común en el baño serán muy útiles: al seguirlos, podremos restablecer el funcionamiento del sistema tan pronto como sea posible, mientras se ahorra en las tarifas de plomería (consulte también el artículo Cómo y válvula de alta presión).

Bueno, si desea dominar las técnicas descritas a la perfección, antes de aplicar los conocimientos adquiridos en la práctica, le recomendamos que vea el video de este artículo.
