Instalamos estaciones de bombeo sumergibles para el pozo.

La estación de bombeo con una bomba sumergible para un pozo no es diferente de una instalación similar para un pozo, pero aquí hay una ventaja importante: ¡el diámetro de la unidad no importa! Si bien las fuentes de agua no difieren mucho entre sí (a menos que sean por sección y, a veces, profundas), se debe prestar especial atención a este arreglo, hay algunos matices.

A continuación hablaremos sobre esto con más detalle y también veremos el video temático en este artículo como un suplemento.

Arreglo e instalación

Tipos de bombas

Nota De acuerdo con el principio del dispositivo interno, todas las bombas sumergibles se pueden dividir en centrífugas y vibraciones. Y si hablamos de tipos, aquí podemos decir sobre bueno, bueno, drenaje y agregados fecales, pero, de hecho, todo puede usarse para la toma de agua del pozo.

• La opción más sencilla para el suministro de agua de un pozo en casa es la bomba vibradora: su potencia es suficiente para una familia de 3-4 personas e incluso regar el huerto, además, tiene un precio pequeño y un excelente recurso operativo. Pero tal unidad no tiene un interruptor de tiempo automático para iniciar y detener, por lo tanto, se necesita un tanque en el ático, que se llena y luego se consume hasta la próxima recarga.

• En los casos en que el pozo se está perforando en arena, puede suceder que la zona del filtro se debilite (el filtro de malla simplemente se desgasta) o no existe en absoluto, entonces hay muchos elementos abrasivos en el agua, es decir, arena. Para tales situaciones, los agregados de barrena son ideales, para los cuales los granos de arena no son un obstáculo.

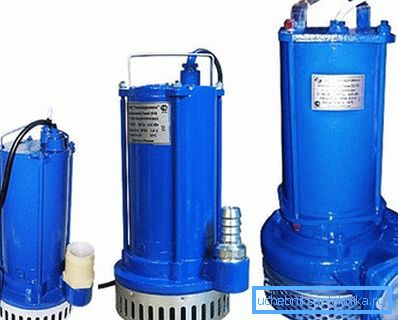

• Las unidades de drenaje también pueden servir como estaciones de bombeo sumergibles para pozos, el hecho es que su propósito principal es bombear agua sucia de diferentes tanques, por lo que se puede hacer no solo la entrada de agua, sino también la limpieza. Dichos dispositivos se pueden dividir en tres categorías: con 1) multicanal, 2) monocanal y 3) impulsor abierto:

1. La rueda multicanal se utiliza para agua ordinaria, limpia o sucia con escombros pequeños;
2. Ya se puede usar un solo canal en presencia de desechos más grandes e incluso de heces;
3. Un tipo de rueda abierta puede reciclar desechos grandes, e incluso hojas caídas, ya que hay un helicóptero en la bomba.

• Las bombas fecales, de hecho, también pertenecen al drenaje, solo que por lo general vienen con un tipo de rueda abierta y una amoladora. Pero estas unidades sin ningún problema, pueden bombear el agua de su pozo.

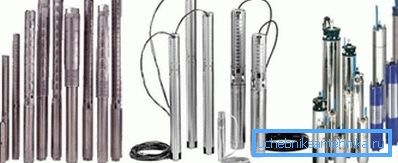

• En la mayoría de los casos, las bombas centrífugas de pozo de diámetro pequeño se utilizan para pozos, quizás porque están más acostumbradas a ellos, pero su rendimiento también está en la altura, y la potencia siempre se puede elegir suficientemente. Una clara ventaja aquí es su pequeño diámetro: la bomba no tendrá que extraerse mientras limpia el pozo, ya que no interferirá.

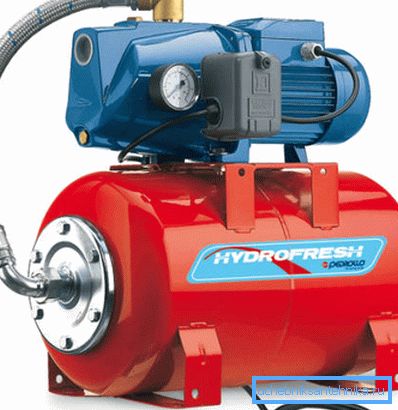

• Hydrophore pertenece a las estaciones de bombeo de superficie y está diseñado para suministrar agua para las necesidades domésticas de una familia de 4-5 personas. Si tiene un hidrante de riego, entonces la potencia de una unidad de este tipo puede no ser suficiente; además, las instrucciones le permiten usar solo hasta 9 m de inmersión de la manguera de admisión de agua, por debajo del nivel de la estación. Esto significa que hasta el espejo de agua en el pozo no debe haber más de 8 m en un nivel dinámico.

Tabla de consumo medio de agua.

Nota La selección de la bomba debe hacerse de acuerdo con el consumo de agua. Por lo tanto, debe tener en cuenta su relación con el consumo de energía por hora y debe tener en cuenta todos los baños al mismo tiempo.

Trabajo de montaje

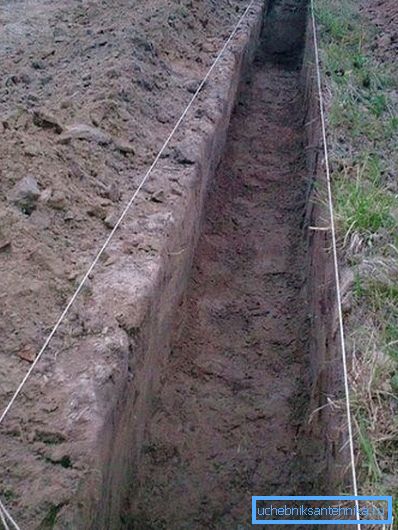

Como regla general, la instalación comienza con la excavación de una zanja desde el pozo hasta la casa, como en la foto de arriba, y su profundidad debe ser mayor que el punto de congelación del suelo de esta región, al menos de 10 a 15 cm, pero incluso mejor. También debe hacer una entrada en los cimientos del edificio o cavar debajo de él (esto es raro) para conducir el suministro de agua y el cable de conexión eléctrica..

Es mejor cavar una zanja en casa desde un pozo, pero debe tenerse en cuenta que la violación de este principio no será un error crítico para la instalación de una bomba sumergible (pero no un hidróforo).

En la pared del pozo, es decir, en el círculo de concreto, debe hacer un orificio a través del cual pasará libremente la manguera con un diámetro de 32 mm y un cable eléctrico. Pero aquí debe tenerse en cuenta que no la manguera pasará a través del anillo, sino la conexión de esquina, que tiene 50 mm. Por lo tanto, debe hacer un orificio de aproximadamente 70 mm o 100 mm de diámetro.

A una profundidad por debajo del punto de congelación del suelo, a menudo es posible tropezar con el agua subterránea que penetrará a través de los orificios hechos en los cimientos y en la pared del pozo. Por lo tanto, después de colocar el tubo y el cable eléctrico, los orificios deben sellarse herméticamente con un mortero de cemento y arena o pegamento para baldosas de cualquier marca.

Recomendación El suelo con el que llenará la zanja no se asentará inmediatamente en su posición original, además, puede haber piedras afiladas que dañarán las paredes de la manguera. Por lo tanto, se vierte un cojín de arena en la parte inferior de la zanja, se colocan una tubería y un cable y luego se vierten otros 10-15 cm de arena en la parte superior. Para asentar rápidamente la arena, se debe verter abundantemente con agua.

Es muy importante prestar atención a la profundidad de inmersión de la bomba, teniendo en cuenta el nivel dinámico (no estadístico) de la columna de agua. Esto sugiere que la parte superior de la unidad se debe bajar a una profundidad de un metro, y su parte inferior no debe llegar a la parte inferior, al menos medio metro.

De lo contrario (si estas condiciones no son factibles), no se puede instalar dicho equipo, pero aquí puede obtenerlo utilizando una bomba de vibración como Kid o hidróforo; el rendimiento no es el mismo, pero aún así se proporcionará la entrada de agua.

Como regla general, una estación de bombeo sumergible para un pozo tiene un cable eléctrico corto, que nunca es suficiente para alcanzar la fuente de alimentación, es decir, para llevarlo a la casa. Por lo tanto, definitivamente tendrá que construirlo, y si hay un bloque de terminales en la boca del pozo donde se puede hacer la conexión, entonces no tendrá esa oportunidad.

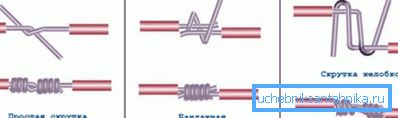

Seleccione el cable faltante con doble aislamiento sobre la sección transversal que coincida con la pieza de bombeo, y realice uno de los tipos de giros indicados en la figura anterior.

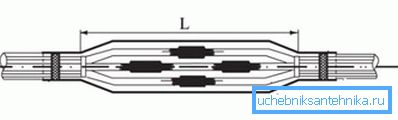

Cada giro por separado, y luego todo el cable, en general, se cierra con acoplamientos de poliolefina retráctil (POF). ¿Tal contracción por calor cuando se calienta a 120ºC? se encoge de tamaño 2 a 4 veces y después del enfriamiento se forma un excelente aislamiento, que no teme al agua y tiene una alta resistencia mecánica. Para calentar el acoplamiento, puede usar cualquier antorcha o incluso una antorcha (un periódico enrollado en un tubo).

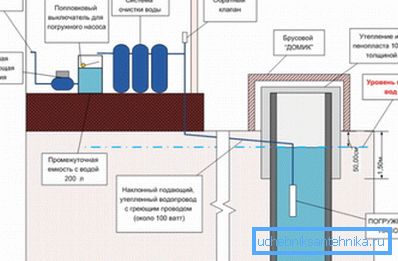

Ahora llegamos a lo más básico: el ensamblaje del diagrama de cableado, que se ve en la imagen de arriba, y en el conjunto de documentos de la unidad generalmente también se incluye. Pero además del orden de montaje, todavía hay algunos matices a los que se debe prestar atención para aumentar la vida útil de toda la estación.

Comencemos con la inmersión y la fijación de la bomba: usted conoce el nivel de entierro y la manguera debe ir sin mucha tensión, pero tampoco debe colgar. Esta condición está regulada por un cable de acero, que se fija en un extremo del cuerpo con un perno de anilla, y en el otro extremo hacia arriba, ya sea a la caja o al anillo exterior del tubo de producción y de la carcasa.

Ahora vamos a centrar nuestra atención en la automatización: al ensamblar una estación, encontrará dispositivos como un interruptor de presión y un sensor de funcionamiento en seco, que se pueden vender por separado, pero se pueden combinar como un solo dispositivo. No hay ninguna diferencia particular aquí, pero la mayoría de los maestros prefieren una versión separada, ya que es la más confiable y, a un precio, resulta más rentable.

Nota El tanque de agua de reserva crea una cierta presión en el sistema, y ​​cuanto mayor sea este reservorio, menos frecuentemente se arrancará y se detendrá el motor, lo que aumentará su vida útil. Para una casa residencial, un tanque de 80-100 l será suficiente.

Los ajustes de fábrica del interruptor de presión se suelen ajustar de modo que el arranque del motor de bombeo se realice a 2 atmósferas y el tope a 3 atmósferas. Esta es una interrupción bastante normal y con un gran tanque de agua, los modos de inicio y parada se realizarán de manera bastante moderada, pero puede reducir su número.

Para hacer esto (si no tiene que mantener una presión alta en el sistema), el modo de arranque del motor se puede ajustar a 1.5 atmósferas, y la parada a 5 atmósferas, todo esto se realiza con un perno de ajuste (se produce una compresión o un debilitamiento del resorte).

Conclusión

En conclusión, podemos decir que la estación de bombeo automático sumergible para el pozo no solo está montada por especialistas, sino también de forma independiente, pero con todos los requisitos. La parte de tierra de la estación (automática) se asienta con mayor frecuencia en una casa o en la habitación trasera, donde a veces se hace un cajón (una pequeña bodega).
