Instalación de sistemas de suministro de agua y aguas

¿Qué materiales puede realizar la instalación de fontanería y sanitarios en el apartamento o casa particular? ¿Cuál debería ser el diámetro de la tubería? ¿Qué pendiente para tender la alcantarilla? En el artículo intentaremos encontrar respuestas a estas y otras preguntas.

Selección de materiales

Para empezar, recordemos qué opciones puede ofrecer el mercado moderno.

Para el abastecimiento de agua se utilizan:

• Acero negro y galvanizado..
• Acero inoxidable corrugado.
• Metal plastico.
• El cobre.
• Polietileno.

Para aclarar: debido a la baja resistencia al calor (no superior a 60-70 grados), el polietileno se usa solo en agua fría.

• Polietileno reticulado. Los enlaces cruzados entre las moléculas del polímero cambian significativamente sus propiedades físicas: pueden instalarse en calefacción y agua caliente.
• Polipropileno.

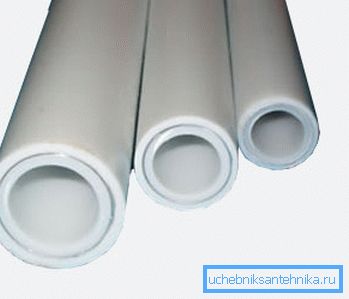

La elección entre ellos es bastante ambigua; sin embargo, el autor se atrevería a recomendar un tubo de acero inoxidable corrugado para redes de suministro de agua caliente centralizada y polipropileno reforzado para un sistema de suministro de agua con su propia caldera o columna.

En algunos casos (la válvula abriendo o cerrando abruptamente, la caída de las mejillas de la válvula, el desgarro de la válvula de tornillo, etc.) la presión nominal en el sistema de agua caliente, que es de 3,5 a 6,5 ​​kgf / cm2, puede durar poco tiempo aumentar por 2-3 veces Es el choque hidráulico que causa una parte significativa de los accidentes e inundaciones de los apartamentos.

Por varias razones, la probabilidad de un golpe de ariete es mucho mayor en sistemas con suministro centralizado de agua caliente; Es por eso que deben estar seguros y usar material con un margen de seguridad significativo.

Referencia: para acero inoxidable corrugado Kofulso declaró resistencia a la presión hidráulica hasta 60 atmósferas.

En el caso de que solo se suministre agua fría a una casa o apartamento, la probabilidad de un golpe de ariete es muy pequeña. Si es así, puede ahorrar en la tubería: el precio del polipropileno es al menos tres veces más bajo que el costo del acero inoxidable del mismo pogonazh.

Lo que es malo otros materiales:

• El acero sin recubrimiento anticorrosión se oxida y se acumula desde el interior con depósitos de cal.
• La galvanización implica un ensamblaje muy laborioso en las roscas con ajuste de los tamaños de las tuberías.

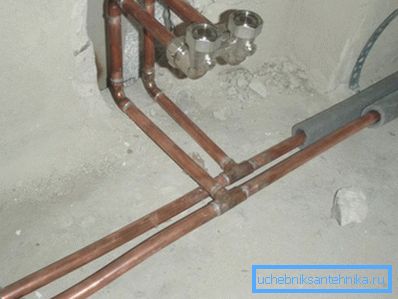

• El cobre es mucho más caro que otras soluciones en ausencia de ventajas importantes sobre el mismo acero inoxidable.

• El polietileno reticulado no es muy estético con la colocación abierta y requiere la compra de un expansor muy costoso (de 10.000 rublos).
• Metal-plástico significativamente inferior a la resistencia del acero inoxidable, y polipropileno - el precio.

¿Qué tipo de válvulas es mejor comprar? Aquí la respuesta es bastante clara: nuestra elección son las válvulas de bola.

Al comprarlos debes prestar atención a varias cosas:

1. Girar la palanca no debería requerir mucho esfuerzo.
2. El vástago debe estar equipado con una tuerca, que permite apretar el sello.

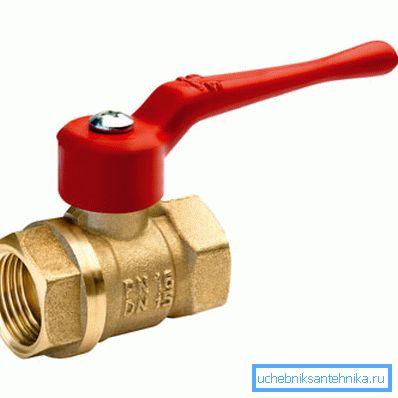

3. Es mejor preferir los grifos sin cromo, con una carcasa amarilla. Esto garantiza que el material del cuerpo sea de latón, y no de siluminio, que difiere de él en una resistencia mecánica extremadamente baja.

¿Qué usar como material para aguas residuales?

Para el cableado de la casa o el apartamento: tubos de PVC gris con forma de campana con juntas tóricas de goma. Son bastante fuertes y duraderos a un costo bastante razonable.

Pero cuando se reemplaza el elevador en un edificio de apartamentos, es mejor preferir los tubos de hierro fundido o los llamados plásticos silenciosos, que incluyen una capa de un material de mayor densidad. No permitirán que el sonido del agua drenada perturbe su paz durante la noche.

Cálculo del suministro de agua.

¿Qué necesita exactamente los cálculos?

1. Flujo planificado a través de la tubería.
2. Su diámetro, que es seleccionado por el flujo.

1. La caída de la presión en ella. Si al final del dispositivo sanitario la presión es inferior a cinco metros, vale la pena pensar en aumentar la sección de suministro de agua.

El consumo

Los estándares de gasto para aparatos sanitarios domésticos están contenidos en SNiP 2.04.01-85. Damos parte de la tabla correspondiente.

Captain Evidence sugiere: algunos dispositivos pueden usarse al mismo tiempo (por ejemplo, un lavamanos y un lavamanos). En los cálculos se utilizó el consumo total máximo.

Diámetro

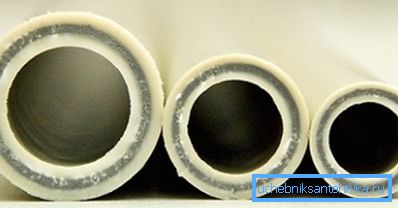

Para calcularlo, necesitamos dos fórmulas: el área de un círculo y el flujo de agua a través de una sección conocida a una velocidad de flujo conocida.

El área de un círculo se calcula como S =? R ^ 2, ¿dónde está el número? se asume que es 3.1415, y el radio r es la mitad del diámetro interno de la tubería.

El consumo de agua se puede calcular mediante la fórmula Q = VS. En ella, Q es el valor deseado, V es el caudal de agua y S es el área de la sección transversal.

Nota: para mayor comodidad de los cálculos, todos los valores para los cálculos se convierten en unidades SI: metros, metros cuadrados y metros cúbicos por segundo.

Se toman 1.5 m / s como la velocidad de flujo estimada, el máximo permitido para el suministro de agua potable en el hogar. Superar este límite significará la aparición de ruido hidráulico.

Permítanos, como ejemplo de sus propias manos, calcular el tamaño del sistema de suministro de agua que suministrará agua a la bañera, el inodoro con cisterna y el fregadero que se utilizan simultáneamente.

1. El consumo total según la tabla anterior será 0.250 + 0.100 + 0.120 = 0.470 l / s. Lo recalcularemos en SI: 0,47 l / s = 0,00047 m3 / s.
2. Con un caudal máximo permitido de 1.5 m / s, el área de la sección transversal se calcula utilizando la segunda fórmula como 0.00047 / 1.5 = 0.000313 m2.
3. Usando la primera fórmula, calculamos el radio de la sección interna de la tubería. Es igual a 0.0099 metros, o 9.9 mm.
4. El diámetro, respectivamente, será igual a 9.9 * 2 = 19.8 mm.

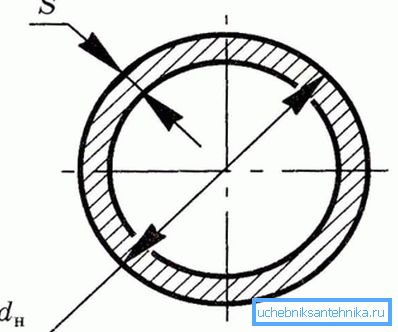

No lo olvide: los tubos de plástico y metal-plástico están marcados con un diámetro exterior que, por regla general, es un paso más grande que el diámetro interior. Para el polipropileno, el tamaño requerido en nuestro caso es de 25 mm.

Caída de presión

En este caso, la instrucción para calcular el suministro de agua potable se reduce al uso de la fórmula H = 1,3 l, en la que:

• H es la caída deseada en metros de columna de agua.
• L es la longitud del tubo.
• i es su pendiente hidráulica.

¿Qué es la pendiente hidráulica y dónde obtener su valor?

Este es el nombre de la resistencia que la tubería tiene al flujo a través de ella. Depende del material de la tubería, su diámetro y caudal.

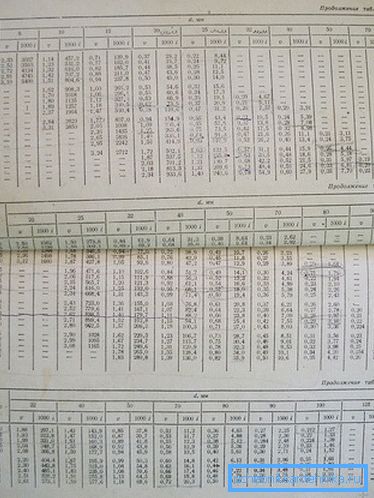

Los valores para todos los materiales y tamaños de ejecución se pueden encontrar en las llamadas tablas de Shevelev. Indican el valor de 1000i - pendiente hidráulica para 1000 metros de tubería. Para obtener el valor i sustituido en nuestra fórmula, 1000i debe dividirse de forma bastante predecible por 1000.

Calculemos la caída de presión en nuestro suministro de agua con un diámetro interno de 20 mm, especificando un par de entradas adicionales:

• Material de la tubería - polipropileno.
• Su longitud es de 12 metros.

Para el valor de 1000i tendremos que referirnos a los directorios. Presentamos lo relevante en nuestro caso parte de la tabla correspondiente:

A un caudal de 1.49 m / s, más cercano al valor máximo permitido, 1000i será igual a 221.8; i, respectivamente, igual a 221.8 / 1000 = 0.2218.

Sustituimos este valor junto con la longitud del tubo en la fórmula: 0.2218 * 12 * 1.3 = 3.46 metros. La presión mínima permitida de 5 metros en el aparato de plomería final será solo con una cabeza en la entrada de 8.46 m (que corresponde a una presión de 0.846 kgf / cm2). Dado que la presión real en la línea de suministro de agua generalmente no es inferior a 2.5 - 3.5 kgf / cm2, el diámetro de la tubería es bastante suficiente.

Tendido de aguas residuales

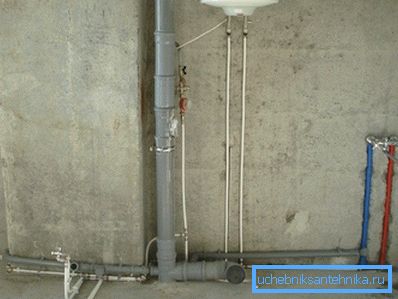

La elección del diámetro del sistema de alcantarillado está sujeta a la regla más simple: las salidas de los lavabos separados, los lavamanos y las duchas se colocan con una tubería de 50 mm; Las secciones que unen los desagües de dos o más dispositivos, y las ramas a las tazas del inodoro tienen un tamaño de 110 mm.

La pendiente es de 3.5 cm por metro para 50 mm y 2 cm para 110 mm. Las pendientes no son aceptables: cada una de ellas se convertirá en un lugar de acumulación constante de grasa y suspensiones y, a largo plazo, el punto de aparición de bloqueos.

La distancia máxima entre los puntos de fijación de la tubería de desecho es 10 veces su diámetro.

Es más conveniente cortar el tubo en su lugar con una amoladora con cualquier disco de corte. Es mejor realizar el trabajo al aire libre o haber protegido los órganos respiratorios con una venda de gasa: definitivamente no vale la pena respirar en polvo plástico.

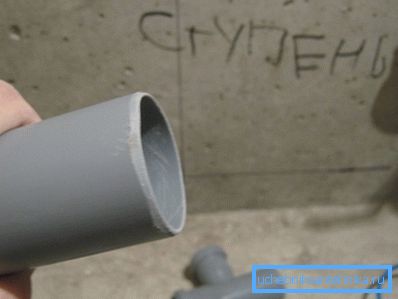

Desde el lado exterior del tubo cortado en el sitio con un cuchillo afilado, se quita el chaflán.

Reducir la necesidad de un esfuerzo de acoplamiento ayudará al jabón común.

Pueden frotar tanto el sello de goma como el extremo del tubo con el biselado.

• Ratruby siempre orientado en contra de la dirección del flujo de aguas residuales.
• Gira mejor para realizar no un ángulo de 90 grados y dos de 45 grados. En este caso, habrá menos problemas con la limpieza cuando se obstruya.
• Por la misma razón, en secciones largas y giros, vale la pena proporcionar revisiones o tees con enchufes.

Montaje de suministro de agua.

Acero inoxidable

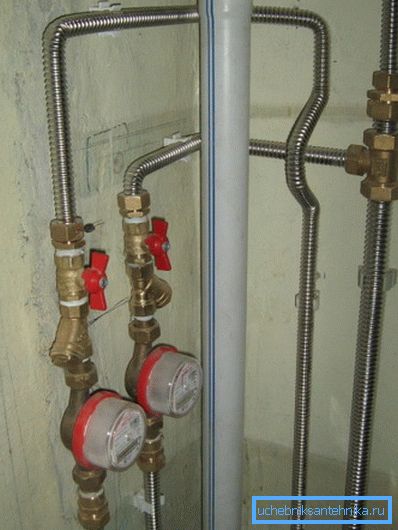

En este caso, la instalación de tuberías de agua se realiza utilizando los accesorios de compresión más simples con anillos de silicona: sellos. Herramienta - dos llaves abiertas o ajustables. El radio mínimo de rotación de la tubería es igual a su diámetro, por lo que el número de conexiones será mínimo.

Para fijar el tubo a las paredes utilizando abrazaderas de plástico o metal; La distancia entre los puntos de unión no debe ser superior a un metro.

Polipropileno

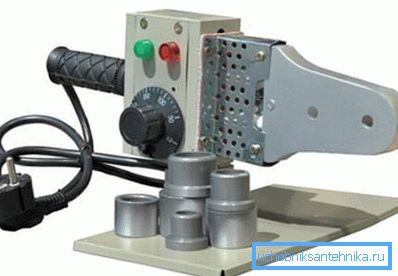

La instalación de tuberías de agua hechas de polipropileno se realiza mediante un soldador de baja temperatura con un juego de boquillas para diferentes diámetros.

Para conectar las tuberías se utilizaron piezas fundidas del mismo polipropileno.

El proceso de soldadura se ve así:

1. El soldador se suministra con una boquilla del tamaño apropiado para la tubería y calienta hasta 240 - 260 C.
2. El tubo y el casquillo del accesorio se combinan con la boquilla durante unos segundos, después de lo cual el tubo se inserta en el accesorio y se mantiene durante algún tiempo.

La duración del calentamiento, la fijación y el enfriamiento de las tuberías para obtener una conexión fuerte depende de su tamaño:

Como siempre, hay una serie de sutilezas:

• En tuberías reforzadas con aluminio, la lámina debe retirarse del campo de soldadura. Este trabajo se realiza mediante un agitador (con refuerzo externo) o un cortador plano (en la ubicación de la capa de refuerzo en el centro de la pared).
• La tubería y la conexión se combinan estrictamente por movimiento hacia adelante, sin rotación. De lo contrario, la onda de plástico fundido debilitará la articulación.

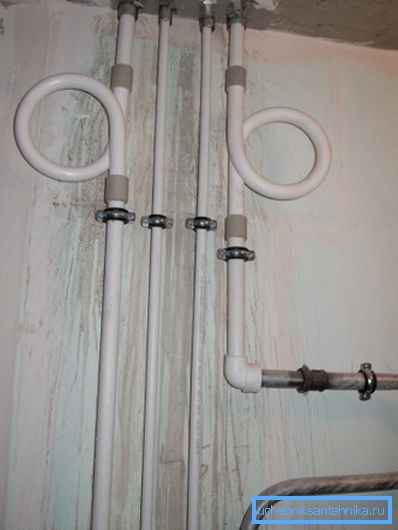

• Las secciones rectas largas de polipropileno sobre agua caliente se suministran con juntas de expansión, en forma de U o con curvas.

• Las abrazaderas no deben evitar que la tubería se alargue durante el calentamiento.

Conclusión

Esperamos haber logrado ayudar al lector en la selección de materiales y la implementación de sus propios proyectos. En el video de este artículo, puede, como de costumbre, encontrar más información. ¡Éxitos!
