Instalación de pozos para la parte externa del sistema de

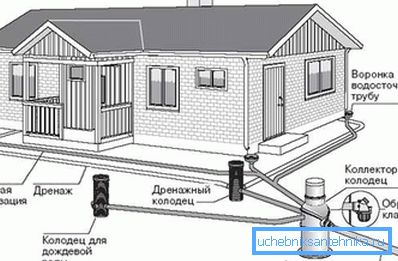

Con la construcción de la parte exterior de la red de alcantarillado es imposible prescindir de pozos. Tienen un propósito, tamaño diferente y pueden estar hechos de diferentes materiales de construcción. Instalación de pozos de aguas residuales en la parte inferior -04 2-04-03-85.

Tipos de edificios

El documento reglamentario se llama "Alcantarillado: estructuras y redes externas" e identifica las siguientes categorías de objetos.

Propósito de los pozos.

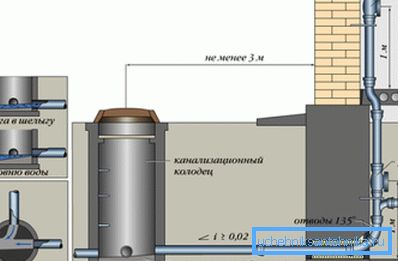

1. Ver o revisar las contrapartes Se utiliza para controlar el funcionamiento de la tubería, así como la eliminación de bloqueos. El arreglo de ellos es necesario si la red tiene una longitud significativa. La primera construcción se coloca a una distancia de 3 ma 12 desde el punto donde la tubería de alcantarillado sale del edificio.

Presta atencion SNiP requiere que instale pozos con sus propias manos si el diámetro de los tubos es de hasta 150 mm, cada 35 metros, si su tamaño es mayor, después de 50 metros. Esto está en los sitios directos. Además, tales instalaciones son necesarias: en las curvas de la red, al cambiar la sección transversal de tuberías o pendientes, en las ramas del sistema.

1. Dispositivos pivotantes Montados en las curvas del sistema, ya que son potenciales áreas de bloqueos. Pueden desempeñar simultáneamente el papel de visualización.
2. Caer análogos se construyen cuando el sitio tiene un terreno difícil y la diferencia entre el nivel de tuberías es de más de 50 m.
3. Pozos nodales la instrucción requiere que se coloque en puntos donde se intersectan varias ramas de la red.
4. Dispositivos de acumulación y filtración. - Estas son instalaciones de recepción en sistemas de alcantarillado autónomos. Las contrapartes acumulativas están selladas y necesitan limpieza periódica. La instalación de un pozo de drenaje es necesaria para filtrar las aguas residuales y el agua atmosférica en el suelo.

Materiales y tallas

1. Los objetos de piedra para aguas residuales se construyen de ladrillo, monolítico o hormigón prefabricado. Los análogos de filtrado se pueden construir desde el arranque.
2. Los análogos plásticos están hechos de cloruro de polivinilo, polipropileno y polietileno.
3. Además, es posible llevar a cabo la instalación de un pozo de alcantarillado a partir de una combinación de estos materiales.

Según las normas, el diámetro de las instalaciones debe ser:

• si la tubería tiene una sección transversal de hasta 150 mm, no menos de 70 cm;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• Desde 1200 mm y más - 200 cm.

Arreglo de objetos

La construcción de cualquier tipo de pozo de alcantarillado debe comenzar con los trabajos de preparación y excavación: disposición de la zanja y del pozo.

El orden de los trabajos preparatorios.

Las actividades preparatorias incluyen tales fases.

1. Marcación del sitio.
2. Demolición de vegetación que interfiere con el trabajo.
3. Disposición de una salida temporal o camino al sitio.

Cuando se arregla el foso, el procedimiento es el siguiente.

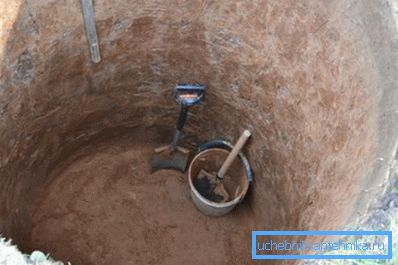

1. Cavando hoyos a mano o con la ayuda de equipos especiales.
2. Limpiando y apisonando su fondo.
3. Verificación con el calado de la profundidad y diámetro del pozo, así como los ángulos de las pendientes de sus paredes.
4. Si el pozo está hecho de materiales similares a la piedra, se impermeabiliza el fondo utilizando material para techos y masilla bituminosa.

Pozos de materiales de piedra

Si se lleva a cabo la instalación de pozos, siga estos pasos.

1. Disposición de la base: colocar la placa terminada o verter una regla, de 10 cm de espesor, a partir de una solución de concreto de la marca m-50.
2. Instalación de una bandeja de concreto reforzado con metal m-100, la forma requerida.
3. Sellado con puntas de betún y mortero.

1. Impermeabilizante con masilla bituminosa en el interior de los elementos de hormigón.
2. Luego debe esperar 3/4 días para que la bandeja esté lo suficientemente seca.

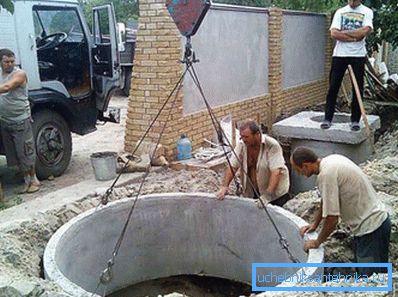

3. La siguiente es la instalación de aros para pozos y losas para pisos, mezcla de cemento y arena m-50.
4. Luego debe frotar las juntas de lechada entre los elementos prefabricados de la estructura.

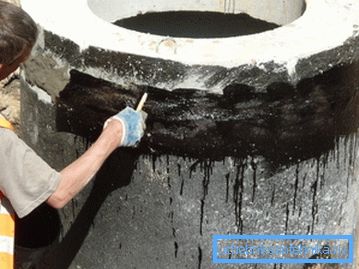

5. Cuando se seca, las costuras se aíslan con betún.

1. Después de esto, la bandeja es enlucida y planchada.
2. Además, en los puntos de entrada de las tuberías, se realiza un bloqueo de arcilla, de 30 cm de ancho y 60 cm más alto que el diámetro exterior de la tubería.

Presta atencion Entonces necesitas probar el pozo. Para ello es necesario llenarlo con agua durante 24 horas. Antes de eso, se colocan tapones temporales en las tuberías. Si no se detecta ninguna fuga, se considera que la prueba ha pasado.

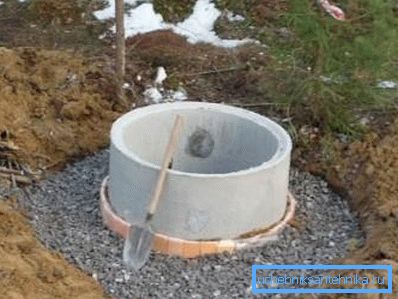

1. Luego, la brecha entre las paredes del pozo y el pozo se rellena con tierra o grava, que luego se embota.

1. Después de eso, alrededor del perímetro de la estructura del cuello, se vierte un pavimento de concreto de 150 cm de ancho.

Si los pozos son tormentosos, entonces está equipado con una compuerta de celosía, que además desempeña el papel de captación. Al organizar el sistema de drenaje, el pozo puede realizar la función de drenaje a través de aberturas especiales en sus paredes.

Debe tenerse en cuenta que existe una pequeña diferencia en el diseño de los elementos de concreto acabados, en función de su propósito.

Marcas aceptadas de productos prefabricados:

• KDK y KFK están destinados a la retirada de aguas residuales domésticas;
• KLK y KLV - para "aguas pluviales";
• КДН y КДВ sirven como un elemento de los sistemas de drenaje. La instalación de una boca de incendio en un pozo de anillos de hormigón es posible si el edificio está precalentado.

La construcción de estructuras de elevación es más difícil que las anteriores, ya que Tienen una estructura más compleja.

En ellos, además de la disposición de la bandeja, suele ser necesario realizar:

• instalación de la canalización vertical;
• la creación del riego;
• instalación de la pared para romper el agua;
• material practico;
• arreglo de la fosa

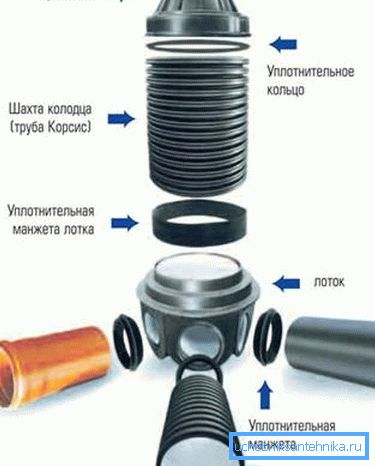

Análogos de plastico

Una alternativa moderna a las alcantarillas de piedra - contrapartes de plástico.

1. Su uso acelera enormemente y simplifica la construcción, porque No hay necesidad de muchas etapas de trabajo.
2. Su instalación no requiere el uso de equipos especiales.
3. No necesitan impermeabilización.
4. El precio de los tanques de plástico es relativamente pequeño.

Presta atencion Algunos expertos dicen sobre la resistencia insuficiente de los pozos de polímero para cargas compresivas. Sin embargo, no dan datos exactos. Además, en las redes autónomas no hay cargas que puedan deformar o desgarrar el plástico.

Una gran ventaja de estos productos es la facilidad de instalación, y la estimación para el desmantelamiento de pozos de este tipo también es menor. Por ejemplo, cuando se usan, es necesario cavar zanjas que son mucho más pequeñas.

También se facilita la instalación de tuberías. Los pozos de polímero están hechos con escapes que corresponden exactamente a tuberías estándar hechas de cemento de asbesto, metal y plástico. Sobre esta base, después de su instalación, la estructura se puede conectar al sistema de alcantarillado en pocos minutos.

Conclusión

Antes de construir la parte externa de la red de alcantarillado, piense detenidamente en todos los puntos. Decida los tipos de pozos que necesita y seleccione el material para ellos. Tenga en cuenta que el costo de instalar un pozo de alcantarillado será menor que el del concreto (vea también el artículo Reparación de pozos por su cuenta).

Al ver el video en este artículo, puede obtener más información sobre el tema.
