Inspección bien - principios de arreglo
En cualquier sistema de alcantarillado doméstico moderno es uno de los componentes principales del confort. Afortunadamente, configurar un sistema estándar con tus propias manos es una tarea muy real. Aparte de la tubería, el elemento principal del sistema es un pozo de alcantarillado.
En este artículo hablaremos sobre los tipos, el propósito y los principios de instalación de dichas estructuras.

Tipos de diseños
El sistema general puede estar bien orientado, diseñado para eliminar las aguas residuales domésticas de una casa, o puede ser un sistema integral que combine un sistema de alcantarillado con un sistema diseñado para el drenaje de una parcela..
Funcionan de acuerdo con un esquema similar, por lo que en el futuro hablaremos de los principios generales de instalación de estructuras para eliminar efluentes.

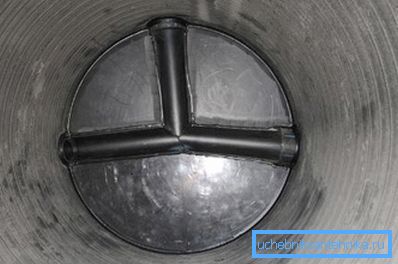

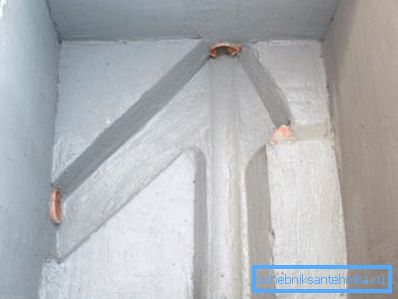

- Nodal o pozo de conexión: este diseño sirve para combinar varias ramificaciones de tuberías en un solo drenaje común. Las bocas de alcantarillado de acuerdo con el SNIP pueden unir en sí mismas no más de 3 ramas de aguas residuales, y solo debe haber una rama de salida. La configuración de la bandeja para fusionar las ramas debe tener curvas suaves, hechas en forma de tuberías.

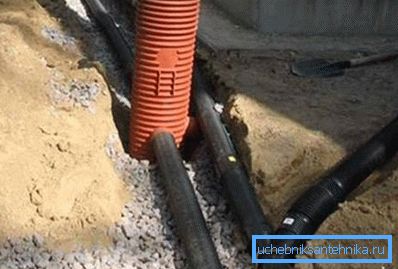

- También hay pozos lineales, que se utilizan en tramos rectos de la carretera para la inspección y el mantenimiento de la sucursal. Para sistemas domésticos y privados, rara vez se utilizan, ya que no es frecuente que las posesiones personales tengan tales distancias. La distancia entre objetos depende del diámetro del tubo.
Límites de diámetro de tubería | Distancia entre pozos lineales. |
Hasta 150 mm. | Dentro de 35 m |
200 mm - 450 mm | Dentro de 50 m |
500 mm - 600 mm | Dentro de 75 m |
700 mm - 900 mm | Dentro de 100 m |
1000 mm - 1400 mm | Dentro de 150 m |
1500 mm - 2000 mm | Dentro de 200 m |
A partir de 2000 mm y más. | Dentro de 300 m |

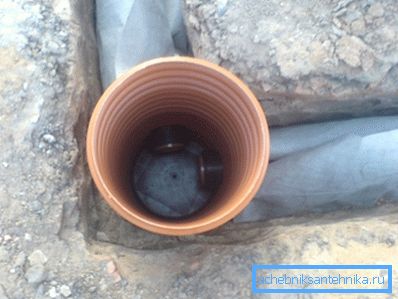

- Las estructuras giratorias se utilizan para acceder al punto de flexión de la tubería. El ángulo de rotación puede ser diferente. El diseño está instalado para proporcionar acceso gratuito a las tuberías de entrada y salida, ya que el riesgo de congestión es bastante grande en las curvas.
Importante: al colocar las estructuras rotativas, no es necesario instalarlas en cada vuelta. Dependiendo del ángulo de rotación, puede montar a través de uno, pero no menos.

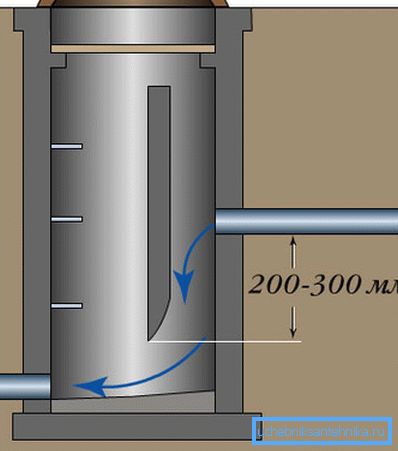

- El siguiente tipo de estructuras de visualización son la caída. Se distinguen de los lineales por el hecho de que sus aberturas de entrada y salida están ubicadas en diferentes niveles. Su objetivo es aumentar o disminuir la velocidad de movimiento de la escorrentía en el sistema y se utilizan para adaptarse al terreno. Estas construcciones están montadas.
- Si necesita reducir el nivel de la tubería entrante.
- Con inestable, con cambios repentinos, la velocidad de un flujo en movimiento.
- Cuando los tubos cruzan las estructuras subterráneas, por ejemplo, las tuberías de agua.
- Si se prevé una descarga sumergida en un cuerpo de agua, dicha estructura es la última línea de paso.
- Con un gran diferencial, hasta 3 m, entre la entrada y la salida.

Importante: el diseño diferencial se establece solo si la diferencia entre los tubos supera los 500 mm y el diámetro de los tubos debe ser superior a 600 mm.

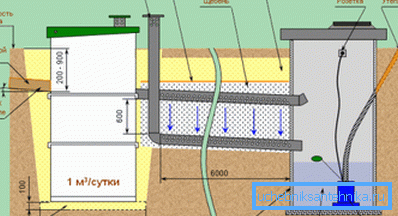

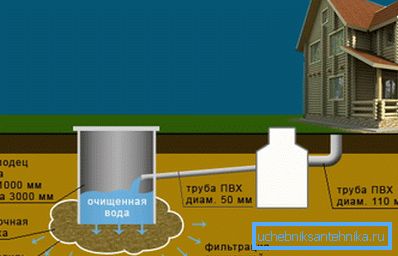

- Bien para el filtro o tanque séptico, se instala en el área que se encuentra en suelo arenoso o en margas arenosas. Para casas privadas, como norma, está equipado con un filtro natural de múltiples capas, pero su uso es limitado.
- El agua subterránea en esta área no debe estar a menos de 1 m de la base de la estructura.
- ¿Tiene un límite de filtración de 0,5 m? por dia
- En el suelo arenoso, el área mínima de contacto de la base es de 1 m?, En las margas arenosas de 1.5 m?

- Tanque de almacenamiento - montado en ausencia de la posibilidad de descarga de aguas residuales. De hecho, es una forma moderna y mejorada de un pozo de agua. La opción de diseño de drenaje puede servir como un tanque de respaldo para recoger el agua destinada a necesidades técnicas, como el riego.

Sutilezas de la instalación.
Los materiales con los que están hechas tales estructuras no son muy diversos, o más bien los principales son solo 3.

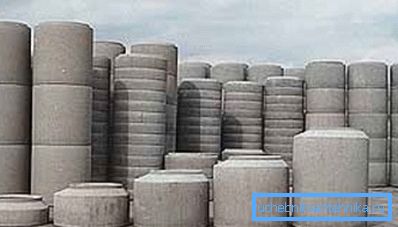

- Los primeros 2 se han utilizado durante mucho tiempo, son anillos de hormigón armado y ladrillos.
- El tercer tipo apareció hace relativamente poco tiempo y es una creación del progreso tecnológico, estos son varios tipos de plástico o fibra de vidrio. (Ver también el artículo Características de la boca de plástico para el pozo).
Instalación de estructuras de hormigón armado.

- Antes de hacer cualquier tipo de pozo, cuidadosamente y teniendo en cuenta el terreno, se elige un lugar para la instalación de la estructura. El área debe ser despejada de vegetación y nivelada.
- Además se desentierra la excavación. Las dimensiones de la fosa deben exceder las dimensiones de la estructura en al menos 30-40 cm. Para pozos de concreto y ladrillo reforzado, el espacio libre externo puede alcanzar los 60 cm. Además, debe considerar la opción de acercarse al lugar de instalación de equipos especiales.
- En la parte inferior de la fosa, se vierte y se apisona cuidadosamente un cojín de 150-200 mm de escombros. En presencia de aguas subterráneas se instala la impermeabilización del fondo. Para ello, se utiliza betún o material de cubierta con betún.
- Los pozos de alcantarillado de acuerdo con SNiP, deben instalarse sobre una base de concreto monolítica. En la construcción industrial, se utiliza una losa de hormigón, pero en la construcción privada, puede guardar el encofrado, reforzar la cimentación y verter el hormigón con él.

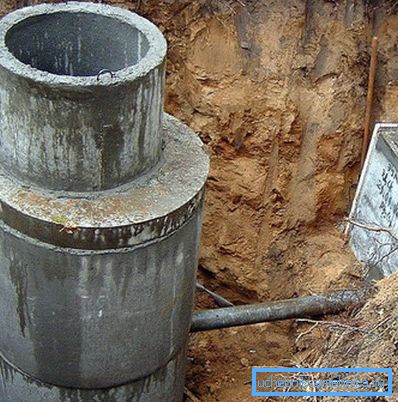

- Los anillos de concreto están instalados en la base de concreto preparada. Todas las juntas, estructuras de interfaz están selladas con mortero de cemento y arena y betún. Tubos de mate también están recubiertos con betún o masilla bituminosa.
- En el lado exterior del anillo se impermeabilizan con betún. Después de la instalación de la cubierta superior del tanque desde el interior, el contenedor se vuelve a aislar. (Ver también el artículo Lucas del pozo de visita, cómo elegir.)
- Lo ideal es que se haga un bloqueo de arcilla de arcilla grasosa, de unos 30 cm de espesor, a lo largo del perímetro de todo el pozo. Pero si esto no es posible, el bloqueo de arcilla se coloca solo en las uniones de tuberías, también de 30 cm de espesor y 60 cm desde la parte superior del punto de unión de la tubería. El resto del espacio se rellena con tierra y se compacta.
- Alrededor del cuello se encuentra pavimento de hormigón armado con un diámetro de 1,5 m. De acuerdo con las normas, el tanque debe someterse a una prueba de estanqueidad dentro de las 24 horas. Para hacer esto, las tuberías están tapadas y el sistema está lleno de agua.

Edificios de ladrillo
- La colocación de una boca de un ladrillo no es muy diferente de la disposición de las estructuras de hormigón armado. Las instrucciones para organizar la base son casi las mismas, pero aquí se prefieren más los cimientos a granel, aunque el uso de una losa monolítica tampoco será un error.
Importante: si coloca un tanque séptico de ladrillo, la colocación se realiza sobre una base de cinta. Un filtro multicapa de medio metro que consiste en una fracción diferente de arena, grava y escombros será vertido dentro de la estructura. Para un mejor filtrado, puede agregar una capa de shungite.
- Las paredes del depósito de ladrillos están hechas con un espesor mínimo de 250 mm, es de 1 ladrillo. Si hace un tanque séptico con una partición de membrana transversal, entonces se coloca junto con las paredes. La albañilería se realiza alternando filas de mazos y cucharones.

Construcciones plasticas
- Actualmente, los pozos de plástico están experimentando un auge en popularidad. Tienen una vida útil suficientemente larga - hasta 50 años. El plástico es un material completamente ecológico. Y lo más importante es que los productos en sí son ligeros. Para su instalación no requiere equipo especial. Si lo deseas, todo se puede hacer solo.
- La única desventaja es el precio. Aunque en nuestra opinión, con un enfoque razonable, esta desventaja se puede minimizar. Por lo tanto, si compra todos los componentes del sistema por separado, el costo se reduce significativamente. Además, si tenemos en cuenta el costo del alquiler de equipos especiales y mano de obra, los costos son casi iguales.
- Si hablamos de las reglas de instalación, los pozos de plástico solo requieren la disposición de una base de concreto reforzado y una bandeja de concreto reforzado. La instrucción es la misma que para las opciones anteriores. Los productos plásticos no requieren impermeabilización o aislamiento, lo que también indica ahorros. Las juntas están selladas con juntas de goma.

El video en este artículo muestra el principio de montaje de productos plásticos.
Conclusión

Al analizar todo lo anterior, se debe tener en cuenta que si está involucrado en la disposición del sistema a granel, además de hacerlo en paralelo con la construcción de la casa, será más rentable construirlo con concreto o ladrillo. Pero en volúmenes pequeños es más barato, más rápido y más confiable usar un pozo de plástico.
