Herramienta de perforación de pozos - variaciones y patrones

27-05-2018
Suministro de agua

Si decide romper su propio pozo, para estos fines necesitará ciertos equipos y herramientas. Por supuesto, la forma más fácil es contratar a perforadores profesionales que tengan todo lo que necesita. Pero usted puede hacer frente a la tarea usted mismo.

En este artículo, foto ilustrada, discutiremos las herramientas que se deben usar si taladras un agujero con tus propias manos.

Herramientas de perforación

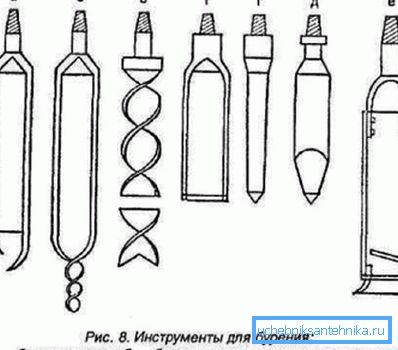

Accesorios básicos de perforación

Tenga en cuenta que algunas herramientas se pueden hacer de forma independiente, si su precio en la tienda no le conviene. Las instrucciones detalladas sobre cómo hacer algunos equipos, así como cómo usarlos, están disponibles en nuestro sitio web..

Hoy en día, las plataformas de perforación se usan a menudo para perforar pozos, pero su uso está justificado solo si se necesita penetrar a una mayor profundidad.

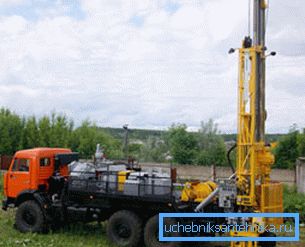

Fotos de la máquina perforadora sobre la base del coche KAMAZ.

Entre otras herramientas, vale la pena señalar los conos para perforar pozos, que no solo se abren camino hasta una cierta profundidad, sino que también realizan el enjuague del pozo en paralelo. Este tipo de herramienta se recomienda para uso en suelos rocosos.

Los expansores para pozos de perforación se utilizan en caso de que necesite hacer no solo profundos, sino también un barril de gran diámetro debajo de la tubería.

Ahora consideremos algunas partes del equipo y las herramientas que están en demanda al perforar pozos.

Cuchara perforadora

Esta herramienta se usa cuando se trabaja en ciertos suelos:

  • arcilloso
  • arena húmeda
  • margoso
  • Arenas, que incluyen guijarros, grava.

La peculiaridad de la cuchara es que se caracteriza por dos tipos de movimiento:

  • progresivo
  • rotacional

Una cuchara perforadora es un cilindro especial que consta de las siguientes partes:

  • cabeza roscada
  • el diámetro de la rosca corresponde al diámetro de la varilla sobre la cual se atornilla;
  • filo
  • estuche - con una incisión longitudinal;
  • un borde está curvado hacia adentro;
  • El segundo se afila y sirve de cuchilla.

El suelo durante la perforación entra en el cilindro y se acumula allí antes de retirarlo del barril.

Consejo Las cucharas tienen un diámetro diferente y se seleccionan según el tipo de diámetro de tubería que planea instalar: 70, 140 o 198 milímetros. Al elegir una cuchara en particular, recuerde que el diámetro debe ser 10 milímetros más pequeño que el diámetro de la carcasa.

Espiral y bobinas

Este tipo de equipo se usa si es necesario perforar un pozo en suelos del siguiente tipo:

  • arcilloso
  • margoso
  • Arena con gravilla o escoria.

La esencia del dispositivo de bobina es la siguiente:

  • Cabeza roscada para conectar con una varilla;
  • bobina espiral
  • Se proporciona una cuchilla especial al final de la bobina.

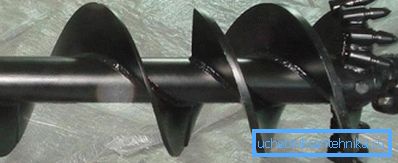

Orificio en espiral manual

Al girar, la bobina muerde lentamente en el suelo, la cuchilla comienza a cortar la tierra, que se eleva hacia las bobinas. El suelo se acumula en las bobinas y se retira de ellas después de retirar la bobina.

Conocido por muchas mujeres

El propósito de este equipo es elevar el suelo a la superficie.

Se recomienda aplicar en suelos de dos tipos:

  • suelto
  • suelto

Consejo Usted puede hacer herramientas tales como una concha o un taladro, teniendo el metal fuerte necesario. O solicite la producción en el taller de metal, que en cualquier caso le costará menos que comprar herramientas en la tienda.

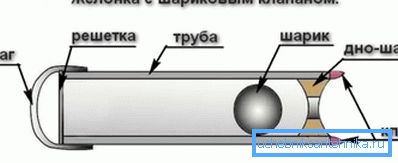

Variedad golonki

El pozo es un dispositivo del siguiente tipo:

  • una pieza de tubo de acero;
  • el diámetro del tubo depende del tamaño estimado del pozo;
  • la zapata de corte se proporciona a continuación: un anillo hecho de acero endurecido y una cuchilla que corta el suelo;
  • también hay una válvula en la parte inferior que asegura la fijación del suelo dentro de la tubería;
  • después de elevar el zhelonka a la superficie, la válvula se abre y el suelo se derrama.

Consejo Cuando se trabaja en arenas movedizas, es mejor usar una válvula plana en forma de cadera o disco.

Varillas para rotacion o choque

Este tipo de herramienta es un tubo especial de varilla de bombeo, que puede tolerar incluso cargas mayores, incluyendo:

  • compresión
  • doblar
  • estiramiento
  • torciendo

También en lugar de tuberías se pueden utilizar productos tales como:

  • barras cuadradas de acero;
  • Varillas de acero de sección circular;
  • Caños de agua con una pared reforzada.

Herramientas de perforación rotativas

Consideremos algunas herramientas más que se utilizan en el método de rotación de los pozos de perforación, lo que implica:

  • movimiento rotacional;
  • Presión necesaria en el suelo.

Para este tipo de taladrado, se utiliza un eslabón giratorio especial, al que también están conectados:

  • rotor
  • bomba de lodo;
  • manguera

Consejo Si desea asegurar la rotación de la broca en la mina, en este caso, necesitará un tornillo de fondo de pozo para perforar pozos.

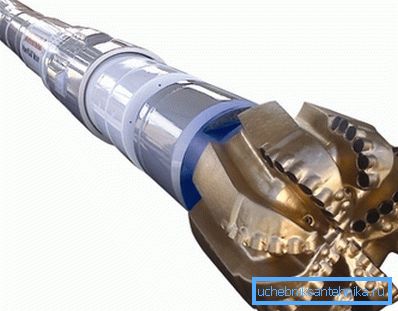

Variedad de motor de tornillo

En dicho equipo, se asigna un gran papel a los rotores: son ellos los que transmiten la rotación a toda la columna. Para esto, se utiliza un cabrestante, y la velocidad de rotación depende directamente de los mecanismos de transmisión. Aunque hay rotores que pueden trabajar individualmente, es decir, sin usar un cabrestante.

La esencia del eslabón giratorio es que proporciona la conexión:

  • sarta de perforación
  • sistema talevy

Como resultado de dicha conexión, la columna se gira y se lleva a cabo el suministro de la llamada solución de lavado.

A continuación se monta un adaptador especial, que garantiza una conexión confiable de todo el dispositivo con otras herramientas que realizan perforaciones.

Para suministrar la solución de lavado, se usa una manguera flexible convencional, por medio de la cual se bombea el fluido hacia las tuberías. El suministro de fluido se realiza bajo presión, para lo cual se utiliza una bomba especial.

Consejo Para evitar fluctuaciones de presión durante el suministro de líquido o al menos para minimizar su probabilidad, se recomienda utilizar compensadores. Se montan directamente en la bomba y suavizan los choques hidráulicos.

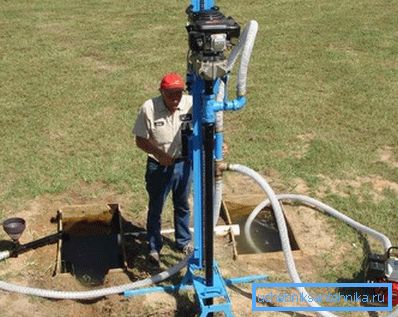

Perforación con una máquina

Al final

Este es el conjunto principal de herramientas mediante las cuales puede perforar un pozo. Las grandes instalaciones están equipadas con motores diesel, eléctricos y de turbina de gas.

En el video presentado en este artículo encontrará información adicional sobre este tema.
