Hacemos fontanería en una casa particular.

Si decide hacer tuberías en una casa privada con o sin un tanque de almacenamiento, significa que tiene la oportunidad de usar un pozo o pozo (artesiano o arena) para este propósito. Para bombear agua en tales casos, use bombas de superficie (hidróforos) y sumergibles (profundas), pero la segunda opción es más ventajosa en términos de parámetros técnicos.

Por lo tanto, nos ocuparemos de la instalación de la bomba sumergible y el cableado de las tuberías de polipropileno, y además, le mostraremos el video en este artículo.

Abastecimiento de agua autónomo

Recomendación Las bombas sumergibles son vibratorias y centrífugas, pero el sistema de suministro de agua en una casa privada será mejor con una unidad centrífuga. El hecho es que las bombas de vibración son más baratas, pero sus características técnicas también son más bajas. Además, la ingesta de agua vibratoria causa un inflado bien, lo que conduce a una disminución en el caudal.

Caudal bien

• Para que sepa que su fuente de agua (pozo o pozo) será suficiente para las necesidades de la granja, debe determinar su caudal, que se mide en m³/ seg, m³/ min, m³/ hora y m³/ día. Es decir, debe determinar qué tan rápido se repondrá la fuente en la toma de agua.
• Para esto, es necesario bombear toda el agua del pozo (pozo) y medir el tiempo invertido (es bueno usar la bomba para estos propósitos). Ahora calcule el volumen de agua bombeada (esto se puede hacer usando una cinta métrica o cordón largo) mida la distancia desde el nivel estático a la superficie de la tierra, y la distancia desde la superficie hasta el fondo: la diferencia entre ellos será la altura de la columna de agua.
• Además de la estática, debe determinar el nivel estático: se determina cuándo se realiza la toma de agua, el nivel estático se reduce y, finalmente, se instala en un lugar: este será el nivel dinámico (para bombas de diferente potencia, esta cifra será diferente).
• El débito está determinado por la fórmula: Dt = V / (H_dinar-H_estado) * H_w. Aquí Dt es el caudal deseado en m.³/ hora, V es la velocidad de bombeo en m³/ hora, H_dinar - nivel dinámico, h_estado - nivel estático, h_w - Altura de la columna de agua desde la parte inferior hasta la etiqueta estática.

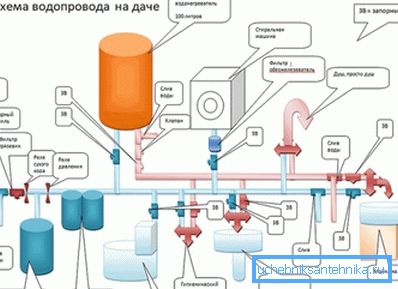

• La potencia de la bomba sumergible no debe exceder el caudal de la fuente, y puede obtener la cifra que necesita si resume todas las entradas de agua en la casa y en el sitio. Para simplificar, puede enfocarse en la tabla a continuación, a través de la cual puede hacer un proyecto de suministro de agua en una casa privada.

Consumo aproximado de agua para diferentes baños.

Movimientos de tierra

Para averiguar cómo obtener un sistema de suministro de agua en una casa privada, debe conocer la profundidad de la congelación del suelo en su área (la profundidad de la zanja dependerá de este indicador), es mejor hacerlo a 50 cm por debajo de este punto crítico.

Además, la parte inferior de las zanjas debe rellenarse con una capa de arena de al menos 2-3 cm de alto; esta medida sirve como protección para que el tubo de polietileno no se dañe con varios objetos afilados que pueden estar en el suelo (vidrio, piedras, alambre). Al llenar la tubería y el cable, también vierten arena y luego la tiran al suelo.

Recomendación Para manipular la arena vertida en una zanja, no es necesario usar un tamper. Es lo suficientemente abundante como para ser vertido con agua, y se drenará de inmediato.

Además de la zanja, tendrá que cavar pozos contra la pared desde el interior y el exterior para poder iniciar una tubería de polietileno a través o debajo de la cimentación.

Si tiene una base monolítica, entonces en la cinta hay necesariamente una armadura que no le permitirá usar un cortador de diamante o pokite; el agujero tendrá que ser ahuecado con un cincel y un taladro y la armadura se cortará con un molinillo. Sin embargo, también puede pasar por debajo de los cimientos, pero para esto, el pozo externo e interno debe ser lo suficientemente profundo.

Si tiene un pozo, entonces necesitará perforar un agujero en el anillo del pozo, pero las instrucciones proporcionan para su fabricación con un alambre o una jaula de refuerzo, por lo tanto, no puede usar un molino de núcleo.

La forma más conveniente de hacerlo es con un taladro: dibuje un círculo del diámetro deseado y taladre un agujero a lo largo del perímetro con la distancia mínima entre los agujeros, como en la foto superior. Después de eso, una pieza de concreto puede ser eliminada con un martillo o un cincel y un taladro puede usarse para esto.

Uso del adaptador

En esos casos, si el cableado en la casa privada se realiza desde el pozo, entonces se puede usar un adaptador de pozo: este dispositivo cumple la misma función que el ajuste de esquina de compresión, aunque su precio es un poco más alto. Está montado debajo del nivel de congelación del suelo, y ahora le diremos cómo hacerlo.

Como regla general, la tubería de producción y revestimiento cuando se perfora un pozo se obtiene más alto que lo requerido, por lo tanto, el molino simplemente corta la parte sobrante, después de lo cual se fija la punta. Pero todavía tendremos un adaptador, un orificio para él se perforará con un cortador de corona de diamante de un diámetro adecuado.

Para instalar y reparar una parte del adaptador con un tubo en el tubo, necesitará atornillar la varilla en su otra mitad, para esto hay un orificio roscado especial. Un tubo de polietileno (HDPE) con una conexión de compresión directa en el extremo se puede usar como una varilla; la rosca encaja. Solo tenga cuidado de que el adaptador no se desconecte arbitrariamente y no caiga en el pozo.

Baje el adaptador al nivel del orificio y, ayudando con los dedos desde el exterior, tire de la boquilla y gire la tuerca para fijarla, luego las partes se pueden separar.

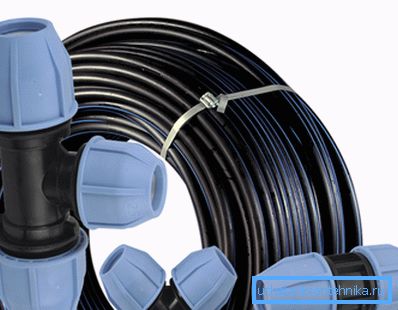

Ahora la válvula de retención se atornilla a la bomba sumergible para que el agua no fluya hacia abajo bajo presión, y enroscamos la tubería de HDPE (polietileno de baja presión) de la longitud deseada mediante un accesorio de compresión: la bomba debe sumergirse por debajo del nivel dinámico al menos 30 cm. El lado del HDPE también está enrollado en un accesorio que conecta el tubo de 32 mm con la parte extraíble del adaptador.

Ahora tiene que hacerlo usted mismo, con la ayuda de una varilla, coloque la bomba en el pozo y coloque la parte extraíble en la parte previamente fijada; un lubricante especial no permitirá que el agua se filtre en la junta. El uso de un adaptador de fondo de pozo para un pozo no funcionará, ya que los anillos de concreto son paredes demasiado gruesas y no hay suficiente longitud de la tubería para la instalación.

Montaje de canalizaciones y estación de bombeo.

Como se mencionó anteriormente, el suministro de agua a una casa privada, haremos una tubería de polietileno de baja presión de 32 mm. Para hacer esto, fije una conexión recta al adaptador o, si no hay nadie, haga la conexión con una esquina de compresión - puede verlo en la foto superior.

El tubo se debe extraer del pozo a la casa, al lugar donde se instalará la estación de bombeo, y con mayor frecuencia para este fin, cavan un agujero en el piso, lo colocan sobre mampostería de ladrillos y concreto.

Pasamos ahora al montaje de la estación de bombeo: si tiene dudas sobre la profundidad de la junta, debe pensar en cómo calentar el suministro de agua si se congela. En tales casos, justo después de la tubería de polietileno, se inserta una T metálica para ingresar al cable de calefacción, como se muestra en la foto superior. En frente del tee, puede instalar una válvula de bola, con ella puede drenar toda el agua del sistema.

Después de la T se monta la válvula del maletero, y luego el filtro grueso. Después del filtro, se instala un bloque con un interruptor de presión y un sensor de funcionamiento en seco, pero sería mejor si compra estos dispositivos por separado, y si falla en alguno de ellos, ya no tendrá que cambiar toda la unidad.

En el mismo sitio, deberá instalar un tanque de membrana; con su ayuda, el sistema crea presión y suministro de agua, y después de todo esto, no olvide colocar un filtro fino delante de la unidad de plegado de agua (generalmente estos dispositivos están hechos con cartuchos).

La bomba está conectada a la red mediante un cable; si es un pozo, entonces hay terminales de conexión especiales en la punta, así como un perno especial para sujetar el cable en el que está suspendida la bomba. Si tiene un pozo, entonces el cable pasa a través de un agujero en el anillo de concreto, y el cable se empalma a otra pieza con la ayuda de torceduras y boquillas térmicas.

Nota Después de ensamblar la estación de bombeo, debe hacer un arranque de prueba de la bomba y verificar todas las conexiones. Si no encuentra ninguna fuga en ninguna parte, entonces cemente el mortero de cemento o pegamento para baldosas en los pasajes en la base o en el anillo del pozo, en el punto del paso de la tubería. Llene la tubería y el cable con arena, llénelo con agua para que se contraiga y tire una zanja en el suelo.

Cableado de polipropileno

Las uniones de los tubos de polipropileno, que ahora se utilizan con mayor frecuencia para el cableado, se llevan a cabo con la ayuda de un soldador especial y boquillas, que se seleccionan a su diámetro. Accesorios de polipropileno como tees, acoplamientos, ángulos de 32?, 45? y 90?, así como accesorios con rosca externa o interna en un lado y grifos PPR.

Además, el costo de la plomería en una casa privada, hecha de tubos de polipropileno, es mucho más bajo que un dispositivo similar hecho de metal o laminado a base de metal.

Tabla de parámetros de soldadura de tuberías SPR

Al soldar tubos para tuberías en una casa privada, no sobrecaliente ni empuje el orificio de conexión más de lo necesario, ya que esto provocará obstrucciones: el polipropileno se aplanará y bloqueará el canal. Para que la soldadura resulte correcta, como en la foto No. 4, debe soportar el tiempo de calentamiento y enfriamiento del tubo de flujo y también observar las dimensiones de la entrada de la tubería en la conexión; puede ver estos parámetros en la tabla anterior.

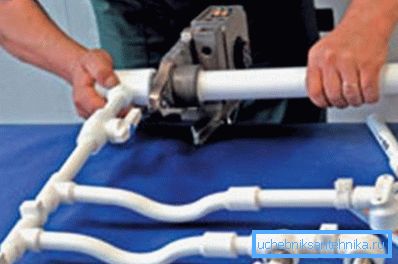

Para facilitar la instalación, será mucho más fácil para usted si el trabajo de soldadura se realiza en bloques, pero para esto necesita un asistente, de lo contrario, cómo colocar el bloque ensamblado o una tubería larga. Su compañero solo tendrá que sostener el tubo o la sección soldada en la posición deseada para que la fijación sea uniforme. Las tuberías de PPR están unidas con soportes o enlucidas con luces estroboscópicas.

Conclusión

En conclusión, me gustaría decir que el sistema de suministro de agua autónomo en una casa privada depende directamente del funcionamiento de la bomba y esto está influenciado por el número de ciclos de sus arranques y paradas. Por defecto de fábrica, se detiene a una presión de 3 atmósferas y comienza a 2 atmósferas. Pero puede cambiar las configuraciones en el interruptor de presión configurándolas a 5 y 1.5 atmósferas, respectivamente.
