Las válvulas de bola modernas ganaron con confianza una gran parte del mercado gracias a las soluciones de la competencia y continúan ganando popularidad. ¿Qué son tan buenos en el fondo de las alternativas? ¿Cómo funciona una válvula de bola típica de 1: 4 - 1 1: 4 pulgadas de tamaño? ¿La elección e instalación de estas grúas tiene alguna sutileza? Tratemos de responder estas preguntas.

Nuestro heroe

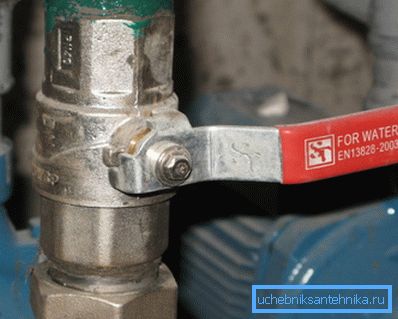

Como funciona

El antepasado lejano de la válvula de bola (válvula de corcho) era una válvula rotatoria totalmente metálica con una ranura en ella, fijada de manera móvil en la caja metálica. La hermeticidad del obturador (por cierto, lejos de ser absoluta) se proporcionó ajustando el tapón al cuerpo; la función de la barra de sellado realizado, por regla general, caja de relleno.

El diseño original tenía una serie de defectos graves.

  • La fuerza requerida para rotar la varilla fue bastante significativa: el coeficiente de fricción del metal sobre el metal es bastante grande.

Curiosamente, los grifos de corcho de gran tamaño están equipados con un sistema de lubricación, que resuelve parcialmente este problema.

  • La glándula requería empaque periódico; Lo que es curioso, fue producido incluso con una válvula simple.
  • Las válvulas de corcho tenían una resistencia hidráulica bastante alta: la ranura en el tapón, estrecha en comparación con el diámetro interno de la tubería que estaba conectada, creó un serio obstáculo para el flujo del medio de trabajo.

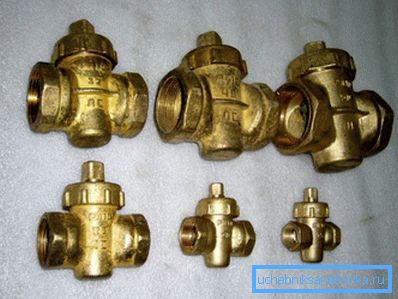

Grúas de corcho de tamaños corrientes.

La válvula de bola es una modernización profunda del diseño de grúas de corcho.

  1. El obturador se volvió esférico y obtuvo una superficie perfectamente lisa con la más alta calidad de procesamiento.
  2. El agujero en él ha aumentado: ahora su tamaño es igual o cercano al diámetro interno de la tubería conectada a la válvula.
  3. El sellado del obturador se proporciona no mediante rectificado en superficies metálicas, sino mediante anillos de sujeción hechos de polímeros de baja fricción: teflón o teflón.
  4. La varilla está sellada con un anillo del mismo polímero o un par de anillos de caucho resistente al calor. El desarrollo de un sello diseñado para al menos 500 a 1000 ciclos de operación de la válvula se compensa apretándolo con la ayuda de una tuerca de empaque.

El único parámetro que sufrió durante la modernización de la válvula es su temperatura de operación, que ahora está limitada por el límite de resistencia térmica de los sellos de polímero (150 - 250С). Esto se debe en parte a que las válvulas de corcho, a pesar de la obvia obsolescencia, todavía se producen y usan en tuberías que transportan medios corrosivos o de alta temperatura.

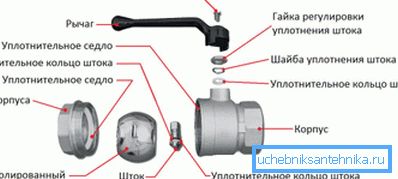

La válvula de bola del dispositivo.

Beneficios

¿Qué atrae a un potencial comprador válvula de bola (1: 4 pulgadas, 1: 2, 1 1: 4 y otros tamaños) en el contexto de las válvulas de tornillo y corcho tradicionales?

  • Baja resistencia hidráulica. Es aproximadamente igual a la resistencia de la tubería de la longitud apropiada.
  • Compacidad. Todos los tamaños de válvula de bola 1 1: 4 pulgadas son significativamente más pequeños que los de una válvula de tornillo similar. Se diferencia de la grúa de corcho en al menos una altura de instalación más pequeña.
  • Persiana hermética. La mayoría absoluta de las válvulas de bola se clasifican como Clase A según GOST 9544-2005, lo que significa que no hay fugas en el estado cerrado.

Es curioso: la válvula, a diferencia de las válvulas de estrangulación, tiene solo dos posiciones de trabajo: abierta y cerrada. Sin embargo, la válvula de bola todavía se puede utilizar para ajustar la cabeza sin dañar su recurso.

  • Falta de acumulación de basura debajo del asiento de la válvula., Característica de las válvulas de tornillo.
  • Dirección arbitraria del flujo de agua.. Las válvulas de tornillo se pueden colocar solo de manera que el agua presione la válvula desde abajo; de lo contrario, si intenta abrir la válvula, la válvula podría arrancarse.

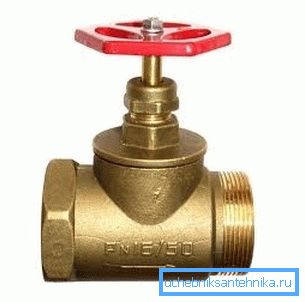

La flecha en el cuerpo indica la única dirección posible de flujo.
  • Esfuerzo de apertura mínimo, Distintivo de válvulas de bola de corcho.
  • Finalmente, lo principal: todas las válvulas de bola son excepcionalmente tolerantes a fallas y prácticamente no requieren mantenimiento.. Como máximo, después de varios años de uso activo, puede ser necesario apretar el sello alrededor del vástago.

El precio de una válvula de bola, si es diferente de los productos de la competencia del mismo tamaño, es extremadamente insignificante.

Como puede ver, la popularidad de la solución es bastante explicable.

Consejos prácticos

Nos permitimos dar al lector una serie de consejos que pueden serle útiles en diferentes etapas de la comunicación con el tipo de válvulas que nos interesan.

Seleccion

En el cuerpo de la válvula suele haber el logotipo del fabricante, una indicación del tamaño de la rosca a conectar (DN en productos importados y controles remotos en el nivel nacional) y presión de trabajo (PN y RU, respectivamente).

La presión de trabajo en las tuberías para el suministro de agua fría y caliente en modo normal no supera los 6–8 kgf / cm2; En consecuencia, las válvulas con una presión de trabajo declarada de 16 y mayores atmósferas (RU16, RU25, RU40) son excelentes para cualquier comunicación sanitaria.

El tamaño nominal se puede especificar tanto en milímetros (DU15) como en pulgadas (DN 1/2 o solo 1/2). Para simplificar la vida del lector, presentamos una tabla de tamaños.

Pulgadas Milimetros
1/2 15
3/4 20
1 25
1 1/4 30
1 1/2 40
2 50

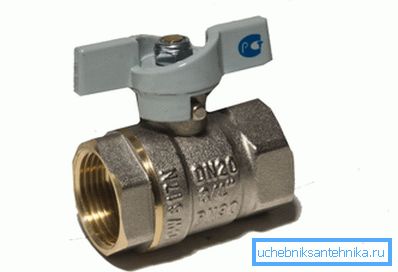

El producto de la foto es compatible con roscas de tubo de 3/4 de pulgada y está diseñado para una presión de 30 atmósferas.

Al elegir, debes prestar mucha atención a dos cosas:

  • El golpe de la empuñadura. Debe girar con esfuerzo moderado y no atascarse en posiciones intermedias.
  • Material del cuerpo. Las naves de silicio de You-Know-What-Country no siempre pueden sobrevivir al menos en la instalación; Nuestra elección es honesta. La instrucción más simple lo ayudará a cometer el error: vale la pena comprar puertas amarillas, no de plata, porque cualquier cosa puede estar oculta bajo un revestimiento de cromo.
Siluminio no es la mejor opción.

Asamblea

Cuando instales la válvula con tus propias manos un poco.

  1. Evita el esfuerzo excesivo.
  2. Use una llave de extremo abierto o una llave ajustable. El gas es fácil de aplastar o deformar el cuerpo.
  3. Cuando envuelva la pluma o la boquilla en la válvula instalada, sostenga el cuerpo de la válvula.

Servicio

Como ya se mencionó, se trata principalmente de apretar el sello. Cuando se desarrolla, el anillo cambia al mismo. Como solución temporal, varias vueltas de cinta FUM pueden enrollarse debajo de la tuerca del prensaestopas. (Ver también el artículo Hermética para tuberías: características.)

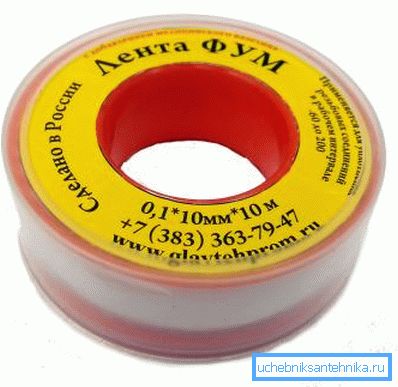

La cinta FUM puede reemplazar temporalmente el sello del vástago del personal.

Conclusión

Esperamos que nuestro material ayude al lector en la selección y uso de equipos sanitarios. En el video de este artículo, como de costumbre, puede encontrar información temática adicional. ¡Éxitos!
