Grúa para calefacción radiador: bola, dispositivos de cono,

Si planea comenzar a reparar tuberías o baterías por su cuenta, entonces es imperativo entender qué grifos se deben colocar en los radiadores. La presencia de válvulas de cierre correctamente seleccionadas y que funcionan eficientemente permite no solo desconectar los dispositivos de calefacción para la reparación y el mantenimiento, sino también regular la cantidad de refrigerante que ingresa a las baterías.

En nuestro artículo hablaremos sobre qué grúas se pueden montar y también describiremos sus características clave.

Dispositivos de bloqueo

Pelota

Las grúas utilizadas para la instalación en un sistema de calefacción de habitaciones deben dividirse en dos grupos: apagado y control. Esta división es en gran medida arbitraria, ya que las válvulas de cierre también le permiten ajustar el movimiento del refrigerante. Naturalmente, en este caso, la precisión de ajuste es bastante baja, pero es posible cortar la batería de la fuente de agua.

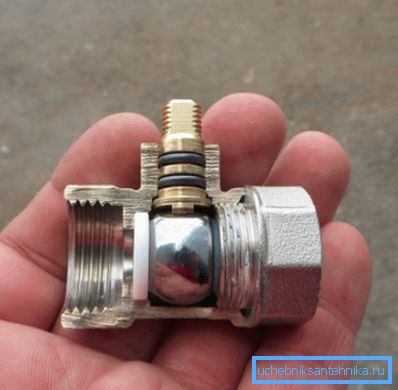

La variedad de grúas más simple y utilizada es la bola:

• La válvula de bola está diseñada para apagar el radiador. Su diseño permite que el dispositivo se instale en posición abierta o cerrada, de modo que el ajuste se realice de acuerdo con el principio "hay calor, no hay calor".

Presta atencion En principio, la válvula también puede fijarse en una posición intermedia, pero luego su tasa de desgaste aumentará muchas veces debido a la fricción de las partículas suspendidas en el agua contra el elemento de bloqueo. Entonces es mejor no hacer esto sin extrema necesidad.

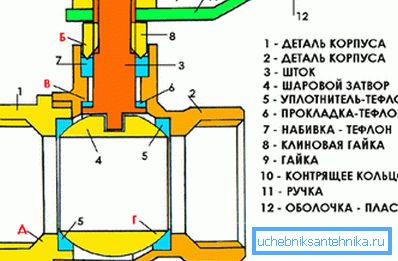

• El bloqueo del flujo de refrigerante se lleva a cabo debido al movimiento de una bola de metal con un agujero coaxialmente con una holgura de tubería. Cuando giras el mango de la grúa en acción, viene la varilla, que gira la esfera dentro del cuerpo, combinando el agujero con la luz de la tubería.
• Como regla general, las piezas de la grúa están hechas de acero, bronce o latón. Las juntas de fluoroplástico son responsables del sellado de juntas y piezas de cierre, que, si es necesario, pueden reemplazarse con sus propias manos.
• La adhesión al radiador se lleva a cabo con una tuerca convencional o con la ayuda de "estadounidense".

Cónico

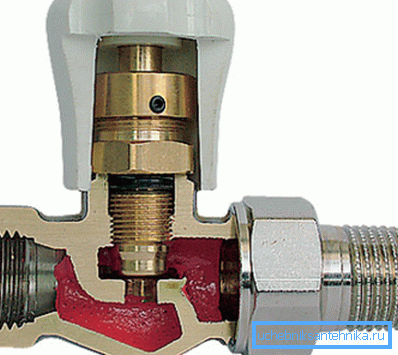

A diferencia de las válvulas de bola, las válvulas de cono permiten regular el flujo de refrigerante de manera más suave. Esto es proporcionado por las características de su diseño:

• El elemento de bloqueo es una varilla cónica, en cuya superficie se aplica la rosca.
• Cuando giramos el volante, la varilla se mueve a lo largo del hilo, moviéndose en el plano vertical.
• En la posición más baja, el lumen de la tubería se superpone completamente. La hermeticidad de la superposición se proporciona mediante almohadillas elásticas que se colocan en las ranuras anulares del vástago.
• Al levantar la parte de bloqueo, abrimos la luz y el refrigerante comienza a fluir hacia el radiador.

Presta atencion Ajustar el clima interior solo puede ser aproximadamente, reduciendo o aumentando la cantidad de agua caliente en cada batería.

En la práctica, los grifos cónicos de bronce o latón para radiadores de calefacción son los más utilizados: solo los sistemas se completan con polipropileno, algunas de las tuberías también están hechas de plástico. Esto se debe a la resistencia relativamente baja y la resistencia al desgaste de los polímeros en comparación con las aleaciones de plomería.

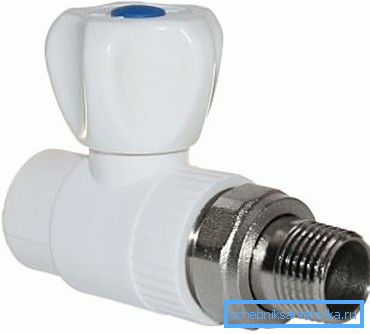

Por otro lado, los grifos de polipropileno para los radiadores cuestan un poco menos, por lo tanto, en condiciones de déficit presupuestario, se pueden utilizar.

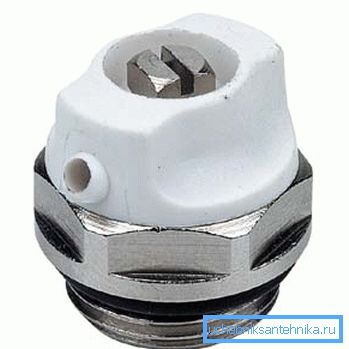

Grulla de mayevsky

Cuando el refrigerante se vierte en el sistema de calefacción, el aire entra en el interior con agua o anticongelante.

Para eliminarlo, use dispositivos especiales, los llamados golpecitos Mayevsky:

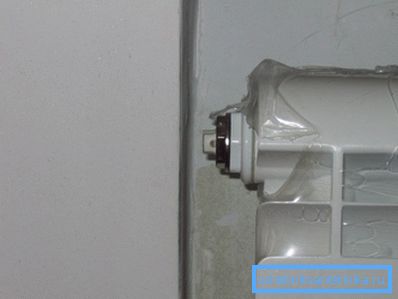

• El diseño de un producto de este tipo es bastante simple: se basa en una barra de bloqueo instalada en una carcasa roscada con un tapón del radiador.
• La varilla se pone en movimiento con un destornillador o con una llave especial, abriendo el lumen de la tubería en la silla.

Presta atencion Si es posible, compre válvulas para un destornillador, ya que perderá la llave regularmente, lo que no es sorprendente, ya que tendrán que usarla una o dos veces al año.

• Debe tenerse en cuenta que la capacidad de una grúa de este tipo es pequeña, por lo que, por ejemplo, no debe colocarla en el tanque de expansión: deberá drenar el exceso de aire durante aproximadamente una hora. En tal situación, es más adecuada una válvula convencional o una válvula de agua con un pico hacia arriba.

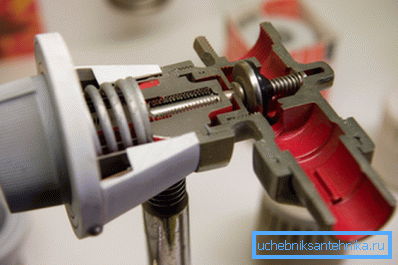

Válvulas de control

Principio de funcionamiento

El grifo de ajuste del radiador de calefacción es un dispositivo que le permite controlar automáticamente el movimiento del refrigerante.

El diseño de tales productos es bastante complicado, pero también funcionan mucho más eficientemente que las válvulas para el ajuste manual:

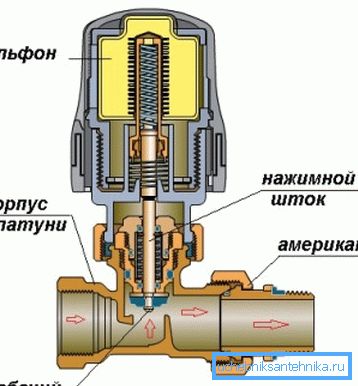

• Para la percepción de la temperatura exterior se encuentra el fuelle - un recipiente lleno de líquido o gas. A medida que aumenta la temperatura, el fuelle se expande, afectando el conjunto del regulador.

Presta atencion El precio de los dispositivos llenos de líquido y gas es aproximadamente el mismo, pero las características del trabajo son diferentes. Por lo tanto, los modelos de gas reaccionan más rápido a los cambios de temperatura, y los modelos líquidos transmiten con mayor precisión el efecto sobre el flujo de refrigerante.

• El fuelle expandido presiona contra el vástago de la válvula, que cae y cierra gradualmente la silla de la válvula a través de la cual el agua caliente entra en la batería.
• Cuando se enfría, se observa una situación opuesta: el vástago se eleva y la luz de la silla se expande.

El grado de compresión inicial de los fuelles que establecemos, ya sea configurando el valor de temperatura deseado en la pantalla digital o girando el botón de ajuste mecánico. También es posible conectar la válvula térmica con sensores externos; en este caso, el movimiento de la barra no está controlado por los fuelles, sino por el servoaccionamiento bajo la acción de un sistema eléctrico o hidráulico.

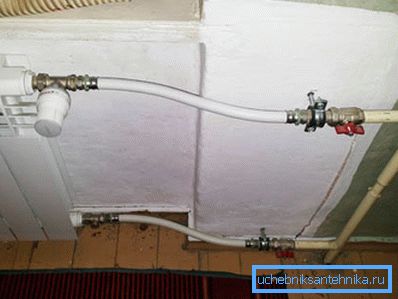

Instalación de válvula termostática

Entre los especialistas, prácticamente no se discute la cuestión de si es necesario instalar grifos en los radiadores. Incluso la instalación de una válvula de bola simple ofrece una serie de ventajas, y la disponibilidad de un termostato de alta calidad, e incluso más. Sin embargo, la instrucción aconseja a la hora de instalar dichos dispositivos seguir una serie de reglas:

• En primer lugar, debe elegir una modificación adecuada de la válvula. Para sistemas de una sola tubería, utilizamos productos como RTD-G, para dos tuberías - RTD-N.
• En segundo lugar, antes de colocar los grifos en los radiadores, comprobamos la dirección del movimiento del refrigerante (indicado por la flecha en el cuerpo). Si nos confundimos, entonces el dispositivo funcionará como usted quiera, pero no de la forma en que lo necesitamos.
• En tercer lugar, colocamos el cabezal termostático perpendicular al plano de la batería para que el flujo de calor no afecte su funcionamiento.

Cómo regular los radiadores con grúas también es una pregunta bastante simple:

• Una vez instalada la válvula en el radiador, verificamos la estanqueidad y alimentamos el refrigerante al sistema.

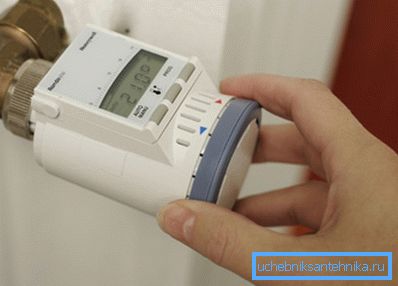

• Usando la manija o el dial, ajuste la temperatura promedio..
• Después de aproximadamente una hora ajustamos el ajuste de la válvula. Según sus sensaciones y comprobando con el termómetro en la habitación.
• Si es necesario, repita el ajuste de nuevo., Sin embargo, esto no suele ser necesario.

Después de eso, generalmente es necesario interferir con el funcionamiento del dispositivo no más de una vez al mes, con cambios repentinos en la temperatura externa.

Conclusión

Es imposible decir qué grúas para radiadores son mejores. A veces es suficiente incrustar una válvula de bola ordinaria en el sistema y, a veces, para garantizar un microclima cómodo en cada radiador, es necesario instalar una válvula termostática que regule la temperatura en modo automático.

Puede obtener más información sobre los tipos de accesorios utilizados y su uso para organizar el sistema de calefacción si revisa cuidadosamente el video de este artículo.
