Grúa hdpe: características de diseño y ámbito de aplicación

Hoy en día, cada vez más a menudo, las tuberías de HDPE (polietileno de baja presión) se utilizan en la construcción de tuberías domésticas e industriales. Este material facilita la instalación de redes, aumenta su fiabilidad y prolonga la vida útil.

Otra ventaja de los sistemas de plástico es la simplicidad y rapidez de los dispositivos de bloqueo en ellos. Como regla general, estos son grifos y válvulas PND especiales.

Características de la válvula de bola

En la mayoría de los casos, estas válvulas son de tipo bola.

Ámbito de aplicación

Los accesorios y los grifos para las tuberías de HDPE se colocan en los puntos de unión de diferentes partes de la red, además de esto, en los puntos de control de flujo.

Presta atencion Garantizan compañeros herméticos. Además, brindan la oportunidad de abrir / cerrar tuberías, así como regular el flujo de sustancias que pasan. Entre ellos se encuentran gases y líquidos fríos, calientes, químicos agresivos.

Las válvulas de bola con un diámetro de 20/150 mm o más se utilizan en los sistemas PND:

• suministro de agua potable y técnico;
• aguas residuales
• suministro de gas;
• regar
• Transporte de líquidos técnicos y químicos.

Configuración del dispositivo y materiales.

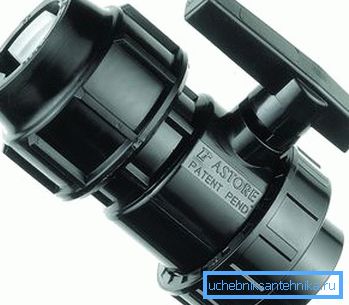

Los dispositivos de bola difieren en la producción de material. Los grifos de plástico más utilizados para tuberías de HDPE, latón y acero.

Por diseño, tales dispositivos son conocidos:

• esquina
• puestos de control;
• Pase múltiple (tres o más entradas).

El elemento de regulación o bloqueo en la válvula de bola tiene la forma de un círculo con dos orificios. Se conecta con el asa del dispositivo y se mueve alrededor de su eje. Cuando se coloca en relación con el flujo del medio por los orificios, permite que fluya, cuando se coloca en el lado ciego, lo bloquea.

Tipos de mecanismo de accionamiento

Entre otras cosas, las válvulas de cierre para tuberías de plástico son diferentes en el principio del mecanismo de accionamiento.

1. En redes domésticas con una pequeña sección transversal de tuberías, los flujos se superponen con las tomas de las tuberías PND 25, 32, 50, etc., con un método de control manual.. Es decir Sus asas se giran sólo con sus manos. Este método es típico para tuberías instaladas en sitios accesibles. Sobre esta base, los puntos de acceso a la grúa deben estar equipados con protección adicional: una cerca o un mecanismo de bloqueo.
2. Amplia gama y dispositivos con engranajes.. Dicho accionador aumenta la fuerza manual, facilitando así el cambio de posición de la grúa.

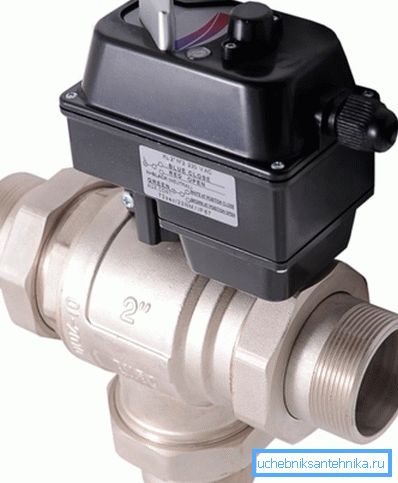

1. Las tuberías con una sección transversal de 150 milímetros y más no se superponen con sus propias manos. En este caso, aplique tipos de accionamientos automáticos o mecánicos.

El método de su gestión puede ser:

• hidráulico
• electrico
• neumatico

Presta atencion Dichos dispositivos pueden proporcionar control remoto o automatización completa del cierre / apertura de la tubería, según ciertas condiciones. Por ejemplo, la temperatura del aire ajustada.

Métodos de instalación

Para montar la grúa 63 PND u otra sección, aplique varios métodos.

1. La soldadura a tope o termistor proporciona la mayor estanqueidad a la junta. La grúa al mismo tiempo no puede ser desmontada y reutilizada.
2. La conexión de la brida le permite utilizar la válvula varias veces y cambiar el dispositivo sin utilizar un equipo especial. Las válvulas en las bridas para tuberías tienen solo dos disposiciones: "abierto" y "cerrado". Esto elimina la posibilidad de ajustar el flujo. Estas grúas están hechas de acero inoxidable o hierro fundido. Se utilizan en sistemas de gran diámetro: gas, oleoductos, etc. Los dispositivos tienen una alta resistencia. Su cuerpo es prefabricado de dos elementos o moldeado.

1. El acoplamiento de acoplamiento se utiliza en redes de gas, calefacción y suministro de agua con un diámetro de no más de 45 mm. Dichas válvulas para tuberías de HDPE 32 y otras secciones, son fáciles de instalar y de usar.

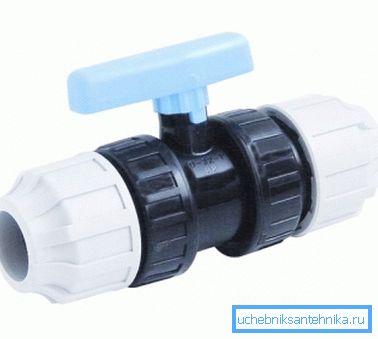

2. Una válvula de bola de ajuste o compresión (engarce) se monta utilizando niples y tuercas. Los puntos de las conexiones están sellados con juntas. Acoplamiento de pezón permite el uso múltiple de dispositivos.
3. Posible y la instalación combinada de la grúa. En este caso, se utiliza la soldadura de elementos que tienen la misma sección transversal, por ejemplo, 32-32 y bridas.

Pros y contras de las válvulas de bola

Las ventajas de las válvulas de bola para tubos de plástico se enumeran a continuación.

1. Larga vida útil.
2. La confiabilidad de las grúas de HDPE se expresa en el cierre garantizado del flujo y su completo sellado.
3. Los dispositivos pueden ser utilizados como un controlador de flujo.
4. El dispositivo tiene un mínimo de partes. Debido a esto, su precio no es demasiado alto y la probabilidad de falla se reduce.
5. El flujo puede ser bloqueado muy rápidamente. Esto asegura la máxima eficiencia de gestión de red.
6. Como regla general, para la instalación de la grúa (una excepción - interfaz soldada) el equipo especial, no son necesarias las llaves habituales.

Desventajas de los dispositivos.

1. La regla de tamaño limitado. Cuanto más grande sea la sección del tubo, más difícil será encontrar la válvula de bola para ello.
2. Cuando el dispositivo se utiliza para ajustar el flujo y es posible que no se superponga por completo, es capaz de despresurizarse durante el funcionamiento. Esto se debe a la deformación de la bola de bloqueo, que está experimentando la acción de un gas o líquido en la red.
3. La instrucción advierte que tales dispositivos se pueden usar en tuberías de gas con una presión que no exceda los 10 bar y redes de suministro de agua con una presión que no exceda los 16 bar.

Conclusión

Las grúas diseñadas para tuberías de HDPE brindan la oportunidad de crear condiciones óptimas para el uso de sistemas que transportan líquidos y gases. Debido a la variedad de modelos, se pueden elegir para todos los tipos de tuberías.

El video en este artículo te ayudará a entender el tema más claramente.
