Grúa en pulgadas: características constructivas y operativas

En este artículo discutiremos las principales diferencias entre el sistema de medición en pulgadas y el métrico. También consideraremos las características de la elección de las válvulas para la tubería.

El tema del artículo es de considerable interés, ya que se presenta una amplia gama de equipos de plomería en el mercado, cuyas dimensiones no se determinan en los milímetros habituales. Por ejemplo, puede encontrar una grúa de media pulgada en venta, y ¿qué cree que significa este tamaño?

La diferencia en los valores de medida.

Para aclarar inmediatamente la diferencia en los valores de medición, observamos que el sistema de medición en pulgadas se usa tradicionalmente en la construcción de tuberías y en la selección de válvulas de cierre.

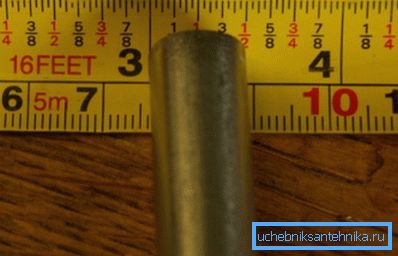

La pulgada inglesa (pulgada) se indica por escritura como igual a 25.4 mm en el sistema de medición métrico. Por lo tanto, no es difícil convertir los valores actuales utilizados en la selección de tuberías y accesorios en milímetros, es suficiente equipar con una calculadora.

Por ejemplo, calculemos qué sistema de medición métrico analógico corresponde a una toma de 2 pulgadas. Para ello, 25.4 se multiplica por 2 y se obtiene 50.8 mm.

Por lo tanto, las instrucciones de cálculo son teóricamente simples, y también es fácil calcular las dimensiones de una pulgada de pulgada. Queda por considerar cómo estas cantidades se combinan con el tamaño de las tuberías.

Características del diámetro de la tubería.

Como ya se mencionó, es fácil calcular cuánto mide un grifo de 1 2 pulgadas en mm. Pero, ¿qué es necesario saber para recoger válvulas para la tubería?

Actualmente, cuando se construyen redes internas de suministro de agua, la solución más popular es el metal-plástico, el polipropileno, y con menos frecuencia las tuberías de acero o cobre totalmente metálicas.

No es ningún secreto que todas estas tuberías con un diámetro externo similar tendrán un diámetro interno diferente, ya que la tubería de acero será más delgada que un producto similar hecho de materiales poliméricos.

Por lo tanto, al determinar las dimensiones de la tubería y su cumplimiento con las dimensiones de las válvulas, es necesario tener en cuenta los siguientes valores:

• espesor de la pared;
• diámetro interior - características condicionales de los elementos de la tubería, tanto de tuberías como de accesorios;
• diámetro nominal (Dу) - el valor nominal del diámetro interno, indicado en milímetros y redondeado al valor total;
• diámetro nominal Dn;
• diámetro exterior.

De lo anterior, se deduce que si la válvula es de 1 8 pulgadas (diámetro interno) con rosca interna es hembra, entonces el diámetro externo de la tubería con rosca externa también debe ser 1/8.

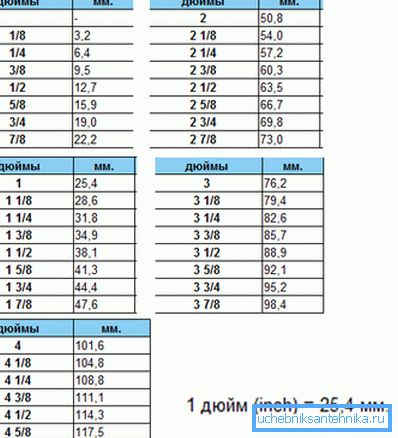

En consecuencia, nos fijamos en la tabla dada anteriormente, cuánto será 1/8 y ver 3.2 mm. Es decir, tenemos el diámetro del interior del grifo y el exterior de la tubería en milímetros.

Dispositivo de la grúa esférica de pulgadas

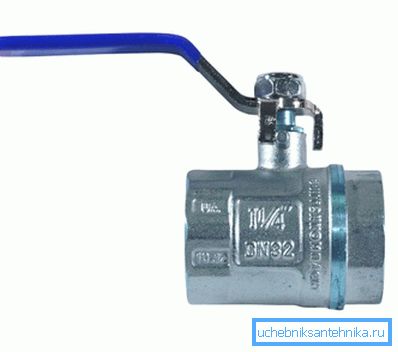

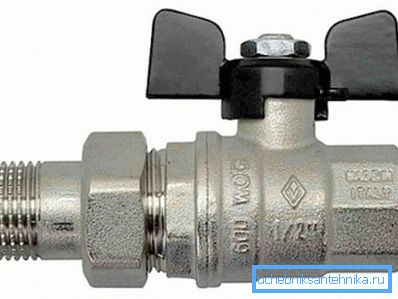

Cuando decimos una grúa de una pulgada y cuarto, a menudo nos referimos a los llamados dispositivos de bloqueo de media vuelta con un obturador tipo bola. Considere cómo se organiza este equipo y qué necesita tener en cuenta al elegirlo.

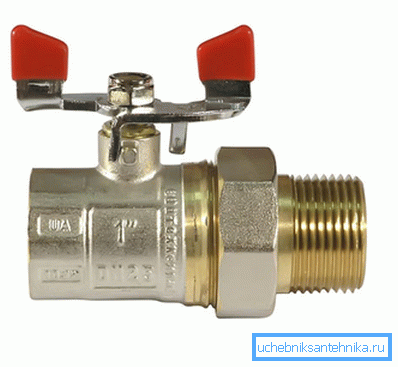

La válvula de bola es un tipo de válvulas de retención de tubería, cuyo elemento de bloqueo se construye en forma de esfera.

Hoy en día, las válvulas de media vuelta con válvulas esféricas se consideran una de las válvulas más modernas, progresivas y, al mismo tiempo, fáciles de instalar y mantener. Dichas grúas se utilizan comúnmente en la construcción de tuberías que transportan medios líquidos y gaseosos.

El obturador móvil en forma de bola tiene un orificio axial pasante, que en cierta posición coincide con un orificio pasante en el cuerpo de la grúa. Cuando los orificios coinciden, el flujo de agua pasa libremente, mientras que al mismo tiempo, si los orificios en el alojamiento y en la compuerta no coinciden, el flujo se bloquea. Por ejemplo, la válvula de compuerta estará completamente cerrada si la bola se gira 90 grados alrededor de su eje.

Una válvula de paso total está equipada con una esfera de válvula con un diámetro de orificio pasante similar al diámetro interior de la boquilla, que está conectada a la tubería.

Debido a la conformidad de los parámetros del orificio con los parámetros de la tubería, el nivel de pérdidas hidráulicas se minimiza, lo que distingue a estos dispositivos de otros tipos de válvulas. Por lo tanto, la válvula de bola se utiliza actualmente como el tipo principal de dispositivo de bloqueo en las secciones lineales de las tuberías de gas.

Un elemento importante en el diseño de la válvula de bola son las "monturas", hechas de anillos fluoroplásticos. La presencia de "sillines" proporciona una unión completa del perno y la carcasa, la estanqueidad, la suavidad y la facilidad de rotación del tubo.

Importante: La presencia de asientos de PTFE limita la temperatura del medio transportado a + 200 ° C.

Resumiendo lo anterior, notamos las ventajas características de las válvulas de bola del tipo de bola:

• simplicidad del dispositivo;
• hermeticidad de la carcasa y del obturador;
• dimensiones compactas;
• la simplicidad de la configuración de la parte de flujo y la ausencia casi completa de zonas estancadas;
• facilidad de manejo;
• Tiempo limitado requerido para realizar el giro del obturador;
• Posibilidad de operación durante el transporte de medios viscosos, lodos, suspensiones, pulpas, etc.

Importante: Estos dispositivos se caracterizan por un inconveniente importante: la presencia de una zona "muerta" al girar el perno con un volante en voladizo. Este inconveniente es bastante compensado por una grúa equipada con un cordero volante.

Dispositivo y funcionamiento de la grúa valvular.

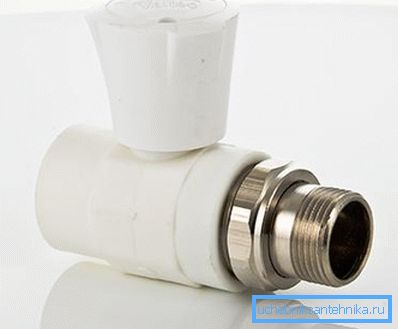

Junto con las válvulas, es imposible no notar la presencia de grifos de válvulas, que se utilizan comúnmente en la construcción de tuberías domésticas e industriales.

Entre las ventajas de este tipo de válvulas se encuentran las siguientes:

• alto grado de mantenibilidad en comparación con las contrapartes de bolas;
• precio razonable;
• una amplia gama de ofertas debido a la variedad de modificaciones;
• facilidad de instalación;
• posibilidad de uso como válvulas de cierre y control (para comparación, una válvula de bola es solo válvulas de cierre).

Entre los inconvenientes, observamos una menor durabilidad en comparación con sus contrapartes de bola. Por otro lado, el dispositivo, si es necesario, se puede desarmar, averiguar la causa de la avería y repararlo usted mismo.

Una válvula de válvula única convencional consta de los siguientes elementos estructurales:

• Carcasa de cobre, latón o acero inoxidable.
• caño (separado o inseparable del cuerpo);
• volante unido a la varilla;
• El mecanismo de bloqueo es un cigüeñal de tipo tornillo o cerámica.

Como ya se mencionó, en los dispositivos de tipo válvula, se utilizan dos tipos de mecanismos de bloqueo. Considere las características de su aplicación.

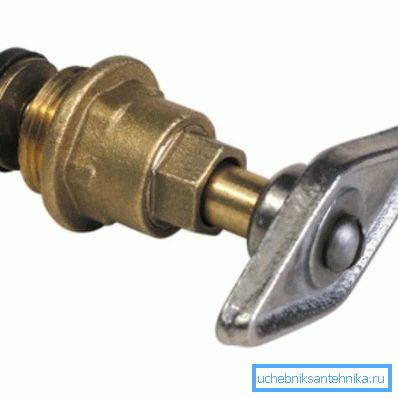

El mecanismo de bloqueo de tipo gusano es accionado por varias vueltas del volante alrededor de su eje. La varilla de tornillo sin fin en el extremo opuesto al volante está equipada con una junta de goma o cuero.

La junta está en el proceso de rotación adyacente a la "silla de montar" y, por lo tanto, cierra el suministro de agua. Por el contrario, si gira el volante en la dirección opuesta, la junta se aleja de la "silla de montar" y el agua pasa sin obstáculos.

Importante: El problema más común en tales mecanismos es el adelgazamiento de la junta y, como consecuencia, la aparición de fugas. Las instrucciones de reparación son simples, basta con desmontar la válvula, quitar la junta vieja e instalar una nueva en su lugar.

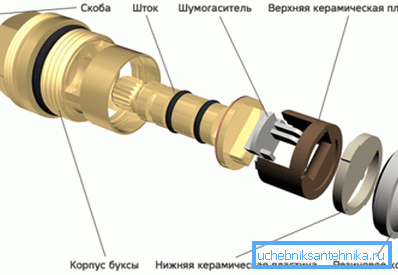

El mecanismo de bloqueo en forma de caja de grúa de cerámica es una opción más progresiva en comparación con un dispositivo de tipo gusano.

El obturador es un núcleo con dos placas cerámicas combinadas, una de las cuales es estacionaria, y la segunda gira alrededor de su eje. En el proceso de girar el vástago de la placa se combinan o, a la inversa, entre ellos hay un hueco, a través del cual fluye el agua.

Entre las ventajas de este tipo de puertas, cabe destacar las siguientes:

• bajo par, porque el dispositivo es de media vuelta;
• durabilidad del obturador debido al hecho de que las piezas cerámicas son mucho más resistentes que la junta de goma;
• Facilidad de reparación, ya que el obturador no se repara, pero cambia completamente, a pesar de que su precio es bajo.

Conclusión

Entonces, ahora tenemos una idea general de lo que constituye una grúa de 3 4 pulgadas y productos similares con otros tamaños. Nuevamente, consideramos las características de los dispositivos de bloqueo de dispositivos adaptados para la instalación en tuberías de pulgadas.

Tiene alguna pregunta? Encontrará respuestas más completas al ver el video en este artículo.
