Grúa du-80 en la tubería de 80 mm: versiones y su

¿Qué válvulas de cierre se pueden usar en una tubería de 80 mm? Vamos a familiarizar al lector con los diseños de las grúas existentes e intentaremos comparar su funcionalidad. Inmediatamente estipularemos que el alcance de nuestra atención se limitará a la plomería: por ejemplo, una válvula de tres vías de bitumen con una unidad de control de calefacción 80 permanecerá fuera de consideración.

Nuestra tarea es familiarizarnos con los modernos grifos sanitarios.

Áreas de aplicación

Para comenzar, averigüemos exactamente en qué parte de las comunicaciones de un edificio de apartamentos se pueden usar las válvulas de cierre DU80.

  • Entrada principal de calefacción. Las válvulas de cierre que cortan la salida a la casa desde las autopistas pueden ubicarse no solo en el pozo térmico, sino también en el sótano, siempre que la ruta pase directamente a través de él.

Nota: en este caso, los grifos permanecen en el área de responsabilidad de la organización de transporte de calor, a pesar de su ubicación dentro del perímetro de la casa. La zona de responsabilidad pasa a través de la primera brida de tubería de las válvulas de entrada del conjunto del ascensor.

  • Cubo del ascensor. En él, los accesorios de 80 milímetros se pueden usar en la entrada, entre el ascensor y el circuito de calefacción, y en las conexiones de agua caliente.
  • Contador de agua en el sistema de agua fría..
  • Finalmente, con la ayuda de grifos, se pueden cortar ciertas secciones del suministro de agua o de los circuitos de calefacción..

Opciones de ejecución

¿Qué tipo de válvulas se utilizan en las comunicaciones de ingeniería del edificio?

Válvulas de compuerta

La compuerta de cuña de hierro fundido más común es un diseño de vástago retráctil, cuya expansión tiene un par de mejillas de hierro fundido con espejos de latón. Un par de espejos de respuesta se insertan en las ranuras de la carcasa. El vástago se suministra girando el volante con un casquillo roscado.

Válvula de cuña en el corte (en la grúa del grifo con interruptor de calefacción-80)

La principal ventaja de la válvula es una resistencia hidráulica relativamente baja: las mejillas en la posición abierta se eliminan completamente fuera del flujo.

Desventajas:

  • La necesidad de empaquetar periódicamente la glándula. Se produce incluso cuando está inactivo.
  • La formación de depósitos en los espejos y, como consecuencia, la necesidad de su molienda periódica.
  • Desgaste rápido de la cuña.

Válvula de tornillo

El mango o la mariposa se acoplan directamente a la varilla móvil, que se atornilla a la rosca en la cubierta del cuerpo de la válvula. Una válvula provista de una junta está sujeta de manera móvil al interior del vástago, que cierra la abertura en el asiento.

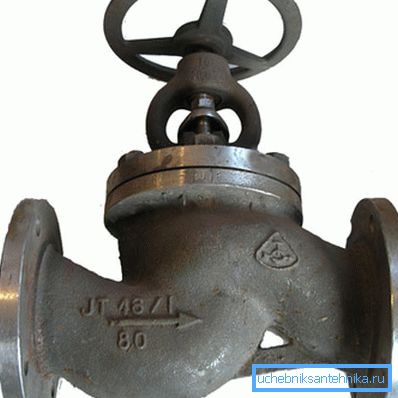

Válvula de tornillo de acero.

La única ventaja de este diseño con respecto al fondo del anterior es que es mucho más fácil revisar la válvula de tornillo DN80 con sus propias manos que las válvulas del mismo tamaño. No se necesita la soldadura de la cuña, ni el laborioso rechinamiento de las mejillas: es suficiente para rellenar la glándula y cambiar la junta.

Todas las demás características de diseño se ven bastante aburridas.

  • La resistencia hidráulica es máxima entre todos los tipos de válvulas de cierre debido al pequeño tamaño del orificio en el asiento y la forma compleja del cuerpo.
  • La instalación solo es posible en una posición en relación con el flujo de agua: debe presionar la válvula desde la parte inferior. El contraflujo garantiza la separación de la válvula y el martillo de agua que lo acompaña.
  • La junta paronítica con la inevitable erosión de la silla de montar requiere un gran esfuerzo al cerrarse, y el caucho más suave tiene una vida muy corta.

Válvula de tapón

El tope de tierra con un canal pasante gira en una carcasa de latón o hierro fundido. La tensión en la varilla para tamaños grandes de la grúa se proporciona, como regla, todo el mismo relleno de relleno.

Curiosamente, a pesar de la simplicidad del diseño, el precio de la válvula de corcho es 1.5 - 2 veces más alto que el de la válvula del mismo tamaño estándar.

La ventaja del diseño es una resistencia bastante alta y un mantenimiento simple, que se reduce solo al empaquetamiento periódico de la glándula. El principal inconveniente es un esfuerzo muy importante requerido para girar el corcho.

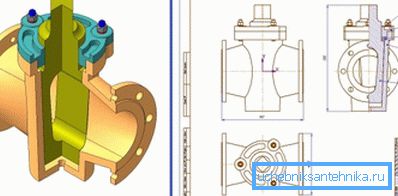

Gallo de corcho: corte y dibujo.

Válvula de bola

La válvula de bola DU80 recuerda algo a un dispositivo de corcho: en este caso, el agua se bloquea girando el obturador 90 grados.

Las diferencias, sin embargo, más que similitudes:

  • El corcho tiene la forma de una bola con un canal de paso, con un diámetro igual al de la tubería conectada.
  • Selle la bola con un par de asientos anulares hechos de teflón o teflón, polímeros con un bajo coeficiente de fricción. Por lo tanto, un esfuerzo muy moderado de girar el tornillo.
  • En lugar de la glándula, la válvula de bola de 80 mm está equipada con un anillo de sellado fluoroplástico o de teflón con una tuerca de ajuste. Ella permite presionar un sellador, compensando su desgaste.

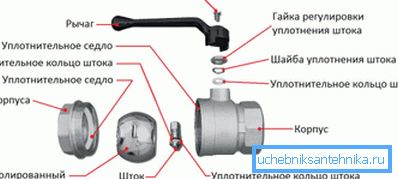

El dispositivo de la válvula de bola.

Por cierto: es necesario apretar el sello del vástago, por regla general, después de 1000 o más ciclos de obturación.

El cuerpo de la válvula puede ser de latón y acero, puede ser plegable o completamente soldado, puede suministrarse con bridas, tubos para soldar o acoplar roscas de tuberías. El perno está hecho de latón cromado o niquelado, y menos a menudo de acero inoxidable.

A modo de ejemplo, presentamos las principales características de uno de los productos nacionales de este tipo. El modelo para nosotros será una válvula de bola KSHTF DU80 RU25.

Parámetro Significado
Material del cuerpo Acero al carbono
Diseño de vivienda Todo soldado
Conexión de tubería Bridas
Material del obturador Acero inoxidable
Compactación PTFE
Presión de trabajo 25 kgf / cm2
Temperatura de funcionamiento 150С
Valor minorista 4129 rublos

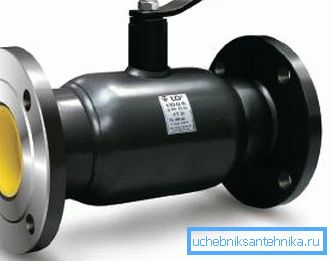

En la foto - KShTsF DU80.

Evaluacion

El autor se arriesga a parecer parcial, pero todavía se permite dar una característica extremadamente favorecedora de este tipo de válvulas. Juzga por ti mismo:

  • La resistencia hidráulica, que crea una válvula de bola DN 80 - 80 mm tubo de acero es superior. Precisamente esto: los sedimentos y el óxido en la sección recta de la tubería crean una mayor resistencia al flujo de agua que un orificio completo en una válvula de bola de acero inoxidable.
  • La grúa de servicio prácticamente no es necesaria. Sobre reparaciones y auditorías, se puede olvidar.
  • Instalación - en cualquier posición y con cualquier dirección de flujo de agua.

Parece que la instrucción sobre la elección de elementos de válvulas y accesorios es bastante obvia. Todas las soluciones que compiten en el fondo de una válvula de bola parecen un forastero.

Válvulas de bola obligadas a mover todas las demás estructuras. Aquí se utilizan para instalar el conjunto del ascensor.

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector a elegir la solución óptima para sus propios fines. Como es habitual, se pueden estudiar materiales adicionales al ver el video en este artículo. ¡Éxitos!
