Grúa de acoplamiento: manual de instalación, operación y

15-02-2018
Suministro de agua

La válvula de acoplamiento DN15 diseñada para la conexión a un tubo de media pulgada es un dispositivo bastante universal. Proporciona suficiente ajuste de la superposición del canal y, si es necesario, se abre fácilmente y le permite controlar el flujo de líquido o gas en la tubería.

Sin embargo, el uso de tales grúas tiene varios matices y, por lo tanto, a continuación le brindamos algunos consejos útiles.

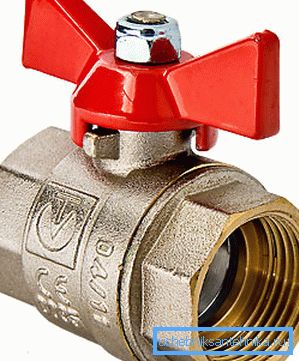

La parte que se utiliza en una variedad de tuberías.

Diseño de producto

La válvula de gas de bola de acoplamiento, así como los productos destinados a tuberías de agua, líneas de combustible y otras comunicaciones, tiene un diseño bastante simple. Por un lado, simplifica el proceso de producción de productos (de ahí el precio bastante asequible) y, por otro lado, aumenta la confiabilidad del funcionamiento de esta unidad.

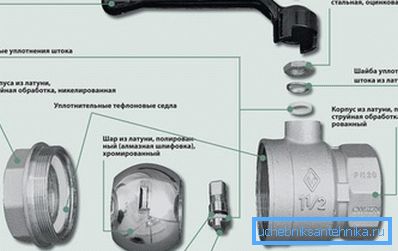

El dispositivo interno del producto.

Los principales elementos del sistema son:

  • El cuerpo del producto es un fragmento de un tubo del diámetro correspondiente con expansión, dentro del cual se encuentra el propio mecanismo de bloqueo.. La sección transversal de la grúa generalmente se fija en el marcado: por ejemplo, la válvula de bola de manguera DN 65 adecuada para la instalación en tuberías con un diámetro de 2? en.
  • Sellos - anillos de forma especial hechos de teflón u otro polímero, que proporcionan el sellado del canal cuando el mecanismo está en el estado cerrado.

Presta atencion La presencia de sellos apropiados es un factor decisivo que asegura el éxito durante las reparaciones. Por lo tanto, siempre que sea posible, al comprar una grúa, vale la pena comprar un conjunto de dichas piezas, ya que se desgastan más rápido.

  • Una bola de tornillo es una esfera metálica con un orificio pasante que, de hecho, pasa a través del contenido del tubo.. Cabe señalar que el GOST en la válvula de bola proporciona la presencia de un paso completo (el diámetro del orificio corresponde al diámetro del tubo) y un paso que se estrecha. Al elegir un modelo para la instalación, vale la pena aclarar esta característica.
  • Rod, controlando el movimiento de la esfera de empernado..
  • Mango utilizado para abrir y cerrar el grifo.. Según el modelo, el dispositivo puede equiparse con una grúa de mariposa estándar y una manija tipo palanca que le permite controlar la estructura con menos esfuerzo.

Este sistema funciona de manera muy simple: cuando se gira el botón, la esfera gira y el lumen del orificio en la esfera se alinea con el lumen del tubo. Cuanto mayor sea la proporción de esta combinación, mayor será el contenido de la cabeza.

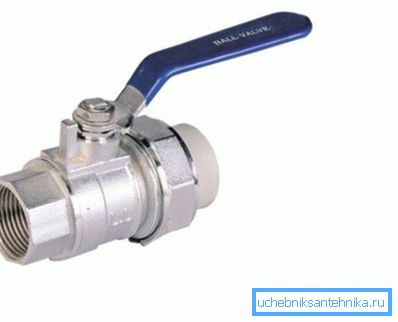

Válvula de bola de acoplamiento 6x16 carbono, fabricada, a partir de la marca, de acero al carbono.

Operación de grúa

Métodos de selección e instalación.

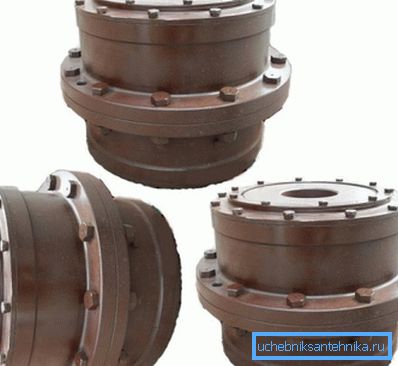

Los acoplamientos de engranajes (en la foto) son adecuados para este tema solo de nombre. Pero no aprenda a confundir, ¡los detalles de la grúa son demasiado grandes!

Antes de comprar e instalar un producto de este tipo, debe comprender la lista completa de parámetros.

A continuación, le ofrecemos recomendaciones que le permitirán evitar problemas asociados con la salida de la grúa durante la operación.

  • Lo primero a lo que debe prestar atención es el diseño de la conexión. Según los expertos, el tipo de tensión proporciona una mayor estanqueidad que la caja de empaquetadura, porque es para dar preferencia a dichos productos.
  • A continuación, mira el diámetro. Es importante que las secciones de la válvula en sí y la tubería coincidan perfectamente, de modo que estudiemos cuidadosamente la marca. Por lo tanto, para la tubería de tres pulgadas seleccionamos la articulación de rótula de acoplamiento DN80.
Tabla de traducción DU en pulgadas y milímetros.
  • El siguiente es el tipo de hilo. A la venta, puede encontrar modelos con cualquier combinación de corte externo e interno (acoplamiento-acoplamiento, acoplamiento-unión, unión-unión), por lo que es muy importante pensar por adelantado qué modelo necesitamos.

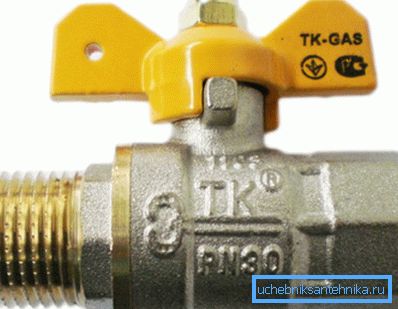

El diseño de
  • Finalmente, en algunos productos se indica la dirección preferida del flujo de agua. Si elige una válvula de este tipo, debe instalarse de acuerdo con la marca: de esta manera, el trabajo de la parte de bloqueo será más confiable.
  • Por último, vale la pena mirar la pluma. Su tamaño debe permitir, sin obstrucciones, abrir y cerrar completamente el grifo, de modo que en espacios reducidos (por ejemplo, en una caja sanitaria) es mejor usar asas de mariposa.

Los productos para tuberías de tipo acoplamiento se ensamblan con sus propias manos, no más difíciles que cualquier otra:

  • En el devanado de hilo, el devanado de fontanería proporciona una conexión de sellado.
  • Instalamos la grúa, atornillando los cierres manualmente.
  • Luego, finalmente, apriete la conexión con una llave ajustable, después de lo cual verificamos la tensión.

Presta atencion No es necesario apretar toda la longitud de la rosca de la tubería, ya que en algunos casos esto puede conducir a la destrucción de la junta bajo una carga excesiva.

Auto reparación

Una de las características desagradables del diseño de acoplamiento es la complejidad de su reparación. Sin embargo, si sabe cómo (y tiene a mano un juego de aros de sellado de repuesto), incluso puede reparar una válvula de tres vías con un mecanismo bastante caprichoso.

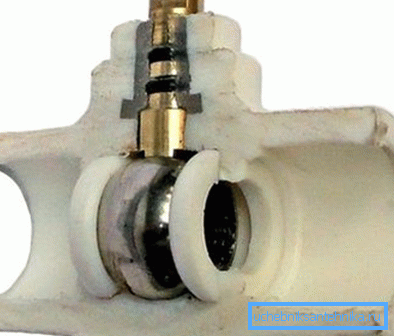

Sistema de fotos en la sección.

La instrucción es:

  • Desmontamos el producto, ya que la reparación requerirá manipulaciones bastante complicadas. Si tenemos una válvula de bola instalada correctamente, el embrague debe aflojarse sin esfuerzos y daños excesivos.
  • Apague el bloqueo de la manija, luego retírelo de los rieles.
  • Usando la llave ajustable, desenrolle el propio cuerpo de la válvula. Aquí debe tener cuidado, ya que el esfuerzo requerirá mucho, pero no debe dañar el hilo.

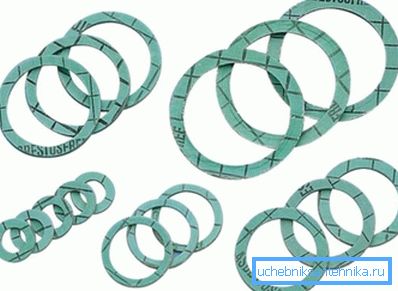

Anillos de reemplazo de polímero
  • Sacamos la esfera y los anillos de sellado, después de lo cual examinamos cuidadosamente todos los detalles.
  • Si la bola no tiene daños, entonces el producto puede ser reparado. Para hacer esto, reemplazamos los anillos, instalando nuevas juntas de teflón del diámetro apropiado.

Presta atencion En algunos casos, el reemplazo en sí requiere la pelota en sí, pero generalmente la condición del cuerpo también deja mucho que desear. Por eso es necesario instalar un nuevo producto con un margen de seguridad adecuado.

  • Realizando las operaciones en orden inverso, ensamblamos la grúa y la instalamos en su lugar. Controlamos la calidad del desempeño del trabajo al realizar un suministro de prueba de agua.

Conclusión

No solo un plomero profesional puede elegir, instalar e incluso reparar una válvula de bola continua con una válvula de bola. Si estudia las recomendaciones anteriores, además de ver el video en este artículo, cualquier maestro que tenga la habilidad y la paciencia se enfrentará a esta tarea.
