Grúa con racor: dispositivo, aplicación, problemas típicos.
¿Qué puede usarse la válvula de estrangulación? ¿Cuál es su rendimiento de diseño? ¿Estas grúas tienen alguna falla típica? Intentemos responder estas y otras preguntas.
Sobre terminología
Inmediatamente eliminar la confusión. En este caso, debajo de la boquilla, nos referimos a la salida de la manguera, que es un tubo corrugado: la raspa de arenque. Además, puede encontrar otro entendimiento bien establecido del término: una tubería para válvulas externas a menudo se denomina rosca de tubería externa.

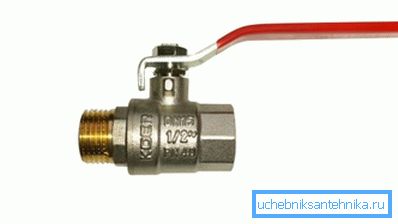

La inscripción de la tuerca de la válvula de bola en la etiqueta de precio generalmente significa que tenemos una válvula con roscas externas e internas. Por consiguiente, una unión de la válvula de bola es un producto con dos roscas externas.
Curiosamente: a menudo se usa una definición menos correcta políticamente. La primera variante de ejecución se llama mamá-papá, la segunda - papá-papá.
Solicitud

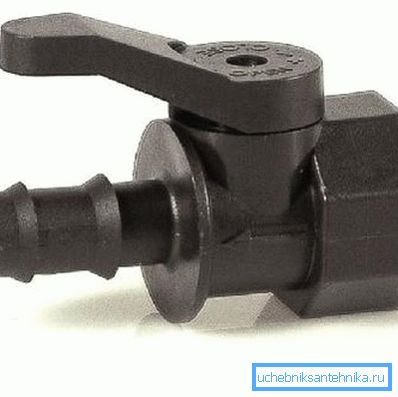

¿Dónde y para qué sirven las válvulas con racor?
- Para la selección dosificada del tanque de líquidos, incluidos los alimentos.. Un ejemplo típico es embotellar kvas o cerveza de un barril. La conexión le permite aumentar la longitud del pico con una manguera (en particular, cuando se llena en contenedores, debido a su tamaño, no están incluidos en la bandeja del barril).
- La manguera de drenaje (perforada) conectada al accesorio se puede usar para regar las camas.
- El drenaje de tanques acumulativos con lluvia o agua derretida es a menudo deseable no en el camino frente a ellos, sino en las camas o incluso más allá de los límites del sitio.. La capacidad de conectar una manguera a la válvula de drenaje ayudará aquí.
- La válvula de bola de estrangulación es la herramienta de lavado ideal. Instalarlo en un tapón ciego de un radiador de calefacción causará un mínimo de problemas con la descarga de agua sucia en el sistema de alcantarillado: basta con presionar la manguera de jardín en la conexión con cualquier abrazadera.
- Finalmente, no olvidemos el vertido en salas técnicas.. Por ejemplo, en los pisos técnicos o en los sótanos que se utilizan como almacenes, no es posible descargar el agua desde el elevador al piso. La válvula con el accesorio le permitirá tomar el sistema de alcantarillado de la casa.
Dispositivo
¿Cuál podría ser el dispositivo de grúas de estrangulación?
Caja de agua
Un grifo de agua de 1-2 con un estrangulador es diferente de cualquier otro grifo de agua, de hecho, solo por este estrangulador en lugar de un pico. El cuerpo de la grúa generalmente está hecho de latón (a menudo cromado); el agua se superpone con un Kranbuksa convencional, compatible con cualquier mezclador doméstico.
La gran ventaja del producto es la simplicidad de su reparación. Cuando se hace una junta de goma, cambia tan fácilmente como lo hace en un mezclador. Si sale de un Kranbuksa de pie, su reemplazo tampoco se convertirá en un problema: el precio de una nueva caja de eje no excede de 40 a 45 rublos.
Útil: kranbuksa de cerámica mucho más duradera y, a diferencia del tornillo, no requiere mantenimiento. Sin embargo, es adecuado solo para líquidos con una pequeña cantidad de impurezas finas. Además, la capacidad de la caja de cerámica es algo inferior a la rosca.
Corcho
En los notorios barriles de kvas y cerveza, hace un par de décadas, se instalaron principalmente grifos de corcho. ¿Cómo se arreglan?
El tubo en forma de cono truncado con un surco pasante gira en un cuerpo de latón; Las piezas abrasivas aseguran la estanqueidad. Como regla general, por razones de higiene con los líquidos alimentarios, se utilizan grifos de corcho de tensión: el contacto con la caja de empaquetado es obviamente inútil en este caso.
Sharovy

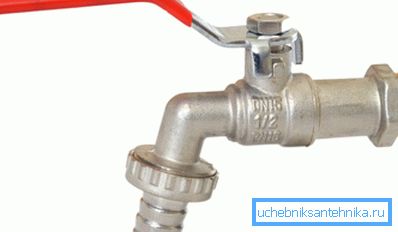

¿Cómo funciona una válvula de bola - un drenaje con un accesorio o cualquier otro?
El tapón giratorio con un orificio pasante se sustituye por una bola. Barra - un elemento separado; Entra en la ranura de la bola y se suministra con un asa conveniente. La hermeticidad está garantizada por un par de asientos de PTFE o Teflón entre la bola y el cuerpo, así como un sello anular alrededor del vástago, hecho del mismo polímero.
Dimensiones
Un grifo de agua impone restricciones en el diámetro de la rosca que se va a conectar: cuando el área del orificio en el asiento es menor a un centímetro cuadrado, simplemente no tiene sentido conectarlo a una tubería con un diámetro de 40 mm.
La gama de tamaños populares de válvulas de corcho y bola es de DN15 a DN25. Los diámetros grandes son raros y exóticos simplemente por el hecho de que la manguera del tamaño adecuado es difícil de tirar de la conexión.
A menudo los productos están marcados en pulgadas. Aquí está la tabla de coincidencia de tamaño:
| Hacer | Tamaño de rosca de tubo en pulgadas |
| 15 | 1/2 |
| 20 | 3/4 |
| 25 | 1 |
| 32 | 1 1/4 |
Problemas
¿Qué problemas pueden surgir al usar los elementos de válvula descritos? ¿Cómo arreglarlos con tus propias manos?
| El problema | Solucion |
| La válvula de agua fluye cuando está cerrada | Despejando el asiento con el Kranbukse desenvuelto, reemplazando la junta |
| Grifos de agua gira | Reemplazo de cranbooks |
| El grifo de agua abierto fluye a lo largo del tallo | Empaquetadura de la glándula Para kranbuksy con sellos de goma el manual de reparación es sustituirlos |
| Al girar la válvula de corcho fluye desde debajo del corcho. | El tapón de tensión se aprieta con una tuerca en el vástago. |
| Volcar el enchufe requiere mucho esfuerzo. | La tuerca del vástago se afloja |
| La válvula de bola fluye a través del vástago | Apretar la tuerca que presiona el sello del vástago. En su ausencia, una arandela adicional de un tamaño adecuado se coloca debajo del mango, después de lo cual el mango es atraído hacia la varilla. |
| Conexión de manguera y boquilla fluida. | Abrazadera apretada. Cuando la manguera está rajada, los primeros 5 a 8 cm se cortan; la manguera se engarza en el accesorio de nuevo |
Conclusión
Esperamos que nuestra relación con un tipo de válvulas relativamente exótico fuera bastante informativa. Como siempre, el video en este artículo presentará al lector a material adicional. ¡Éxitos!
