¿Cómo se montan las válvulas en las bridas? ¿Cuándo está justificado utilizarlos en comunicaciones de ingeniería? ¿Hay alguna sutileza en la instalación de estos elementos de válvulas? Tratemos de responder estas preguntas.

Clasificación
Primero, entenderemos cuáles son las válvulas de brida.
Dispositivo
Por la forma en que el agua se superpone, se pueden distinguir cuatro clases de válvulas.

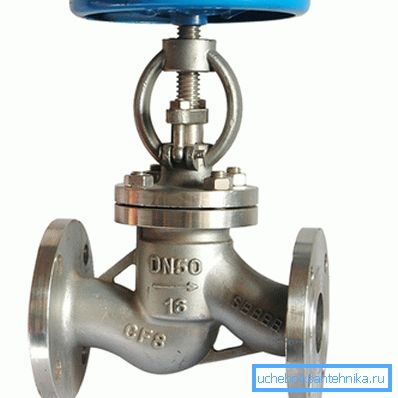

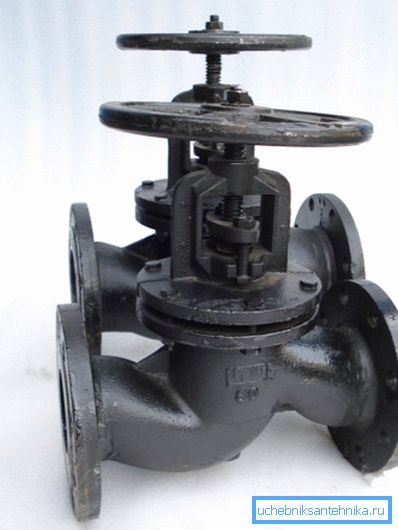

- Tornillo. La válvula se fija de manera móvil en la varilla roscada, que se presiona contra el asiento en el cuerpo de la válvula. La estanqueidad se garantiza mediante la junta de la caja de relleno. Se trata de una arandela de sellado, que se tira hacia el cuerpo mediante una tuerca de sombrerete o un par de tornillos. Este tipo de válvula tiene una serie de desventajas específicas:
- Solo pueden pasar agua en una dirección. El contraflujo no solo es indeseable: es peligroso, ya que puede causar que la válvula se rompa con el martillo hidráulico que lo acompaña.
- Tienen una alta resistencia hidráulica debido a la forma compleja y el tamaño relativamente pequeño del agujero en la silla.
- Requieren un empaque periódico de la glándula, que se produce no solo con el uso activo de la válvula, sino también cuando está inactivo.
- Las juntas de goma o paroníticas se desgastan durante el funcionamiento y también requieren un reemplazo periódico.
Nota: la arena o la escoria atrapada debajo de la válvula a menudo conduce a la destrucción total o parcial de la junta. Su recurso reduce el ambiente y las altas temperaturas.

- Corcho. En ellos, el flujo está bloqueado por un tapón cónico con un orificio pasante. Sin problemas típicos, no se hizo aquí.
- Con un tamaño de válvula grande (por ejemplo, DU65), girar el tapón requiere un esfuerzo considerable: la resistencia aumenta proporcionalmente al aumento en las superficies de contacto del tapón y la carcasa.
- El embalaje periódico de la glándula se requiere en este caso.
- Shiberny. Su dispositivo está más cerca de la válvula que de la válvula: la varilla roscada baja la válvula cónica entre los dos espejos (sellos anulares en bronce). Los sellos de goma o polímero duraderos se usan a menudo en lugar de la glándula; El único problema notable es la inoperabilidad de la válvula durante el ensuciamiento de los espejos de sedimentos sólidos.

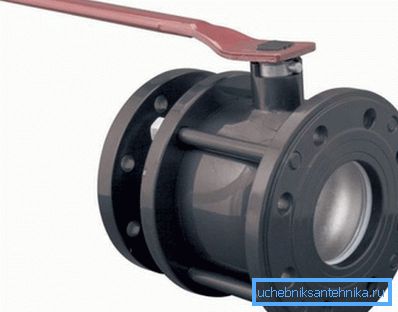

- Pelota. Una bola de latón o acero inoxidable con un orificio pasante gira en el cuerpo de la válvula cuando se gira el mango. Se fija mediante un par de monturas de anillo de teflón o teflón; Una junta del mismo material sella el vástago.
Las válvulas de bola son las más prácticas, convenientes, duraderas y a prueba de fallas; al mismo tiempo, el precio de una válvula de bola difiere poco de otras estructuras del mismo tamaño.

Miercoles
La mayoría de las válvulas de brida para tuberías ofrecidas por el mercado están orientadas al uso en sistemas de suministro de agua y calefacción.
Sin embargo, también puede encontrar soluciones para otros entornos de trabajo.

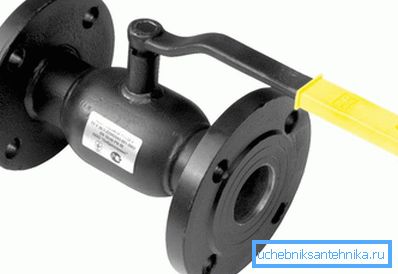

- Los grifos de brida de bola de gas tienen una calidad de superficie mejorada de la bola, lo que evita las fugas más leves. Como regla general, están marcados con una pluma amarilla.

Curiosamente: las instrucciones del fabricante generalmente permiten el uso de válvulas de gas en tuberías que transportan no solo gas, sino también agua, productos derivados del petróleo y vapor a temperaturas de hasta 150 ° C.
- La válvula de bola de vapor utiliza anillos de sellado de teflón resistentes al calor, lo que le permite operar en un ambiente con temperaturas de hasta 250ºC.
Funcionalidad
La mayoría de las grúas bridadas ofrecen solo una oportunidad: cerrar completamente el flujo de medio a través de la tubería.
Sin embargo, hay opciones más exóticas.
- La válvula de control de la brida de bola le permite acelerar la tubería, cambiando suavemente su cruz. La diferencia clave entre las válvulas de control y las válvulas de bola convencionales se encuentra en la forma de un agujero en la bola de bloqueo: no se hace redonda, sino ovalada o más compleja.

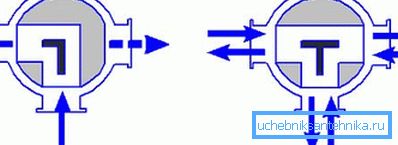

- La válvula de bola de tres vías también difiere en la forma de la muesca: en este caso se hace angular, lo que permite realizar el principio de uno u otro. El flujo de agua de la tubería número 1 se dirige a la tubería número 2 o número 3.

Tamaños y aplicación.
Los tamaños de todas las válvulas de brida producidas por la industria nacional se toman de acuerdo con GOST con el número 28343-89.
Curiosamente: en principio, las dimensiones de las bridas, incluidas las válvulas, están reguladas por una norma independiente: GOST 12815-80. Sin embargo, este documento duplica completamente la gama de tamaños de GOST 28343-89.
Damos estas dimensiones en milímetros y pulgadas.
Hacer | Tamaño en pulgadas |
10 | 3/8 |
15 | 1/2 |
20 | 3/4 |
25 | 1 |
32 | 1 1/4 |
40 | 1 1/2 |
50 | 2 |
65 | 2 1/2 |
80 | 3 |
100 | 4 |
150 | 6 |
200 | 8 |
250 | 10 |
300 | 12 |
350 | 14 |
400 | 16 |
450 | 18 |
500 | 20 |

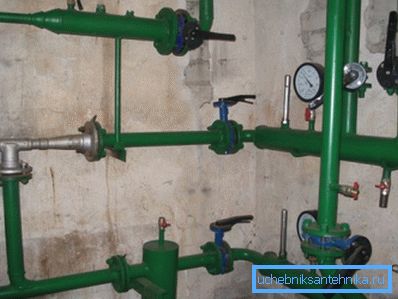

¿Qué dimensiones de la tubería justifican el uso de válvulas de brida para la instalación de sistemas de calefacción o suministro de agua con sus propias manos?
Según el autor - comenzando con DU40. Es mejor reemplazar la válvula de bola bridada DN25 o DN32 con una válvula de acoplamiento: la rosca de este tamaño se puede cortar a mano, con un troquel de tubería, pero la brida se deberá soldar, lo que a menudo es más problemático y requiere un drenaje completo de la tubería.

Al mismo tiempo, con un gran tamaño de rosca, incluso un intento de mover la tuerca de bloqueo en el sgone requiere una gran cantidad de esfuerzo. Es mucho más fácil desmontar o reemplazar una válvula de bola bridada DU80 que desarmar una junta roscada del mismo diámetro.
Matiz: a diferencia de la rosca, la brida no requiere la instalación del reforzador y puede usarse en condiciones de escasez de la longitud de la sección recta de la tubería. Sin embargo, el desmontaje de pequeñas conexiones de brida apretadas con pernos de acero no es para los débiles de corazón. Como regla general, los pernos son más fáciles de cortar que desatornillar.
Asamblea
Los trucos de la brida de montaje un poco.

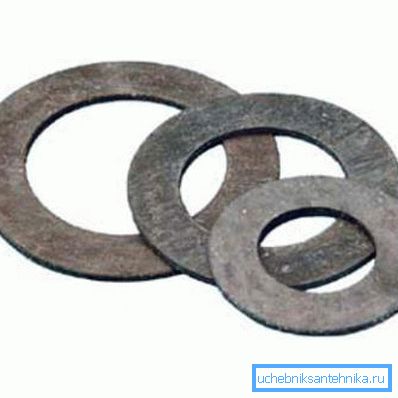

- Las juntas paroníticas se utilizan comúnmente para el sellado. Sin embargo, pueden ser reemplazados por uno mismo-tallado de la cámara del auto viejo. No olvide dejar la lengüeta en el borde de la junta, lo que le permitirá colocarla entre las bridas.

- Para evitar distorsiones, la brida se cruza en forma transversal, una o dos vueltas de la llave a la vez.
- Los pernos deben estar ubicados en un lado de la brida. En caso de que su plano sea horizontal, los tornillos se atornillan en la parte superior. Es más fácil cebar las tuercas; Además, caer desde una altura de una tuerca ligera es menos probable que cause lesiones a la persona que se encuentra debajo.
Conclusión
Esperamos que nuestro conocimiento un tanto superficial con toda una clase de válvulas y accesorios ayude al lector a elegir soluciones para sus propios proyectos. El video en este artículo, como de costumbre, contiene material adicional. ¡Éxitos!
