Grifo eléctrico para agua: descripción técnica.
La instalación del sistema de calefacción y suministro de agua en el hogar no está completa sin la instalación de válvulas de cierre. Son necesarios para controlar el movimiento del fluido en la tubería. Este artículo se centrará en los modelos automatizados.
Disposiciones generales
¿Por qué necesitamos grifos en el contorno de la tubería? Con su ayuda, puede aislar secciones individuales con sus propias manos con el fin de realizar reparaciones o reemplazar completamente los elementos dañados.
Dificultades adicionales asociadas al uso de grúas eléctricas.
¿Cuál es el propósito de su automatización, ya que proporciona inconvenientes adicionales:
- Aumentar el coste del producto.
- La necesidad de conectarse a la red eléctrica.
- El aumento del espacio ocupado.
- La aparición de nodos adicionales que pueden romperse.
Las oportunidades
Pero puedes con su ayuda:
- Aumentar la seguridad del uso de circuitos de agua.. Cualquier equipo de plomería no dura para siempre, tanto en lo que respecta a los instrumentos conectados a la tubería como a las tuberías. Y si una fuga que no aparece no se elimina de manera oportuna, puede causar inundaciones no solo en su apartamento, sino también en los vecinos que viven debajo. E incluso si vive en una casa privada o en el primer piso, no debe olvidarse del sótano ni del costoso piso. (Consulte también el artículo Cómo instalar un grifo en el fregadero: características).

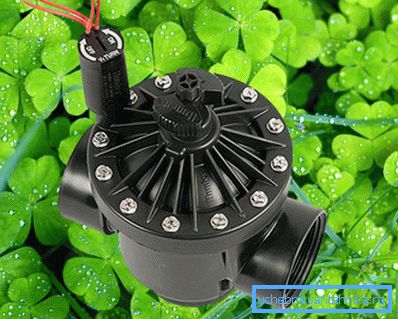

- Realice el riego autónomo del jardín en el país, configurando la frecuencia de encendido y apagado del mecanismo del obturador.
- Facilitar el llenado de la piscina, acuario y otros tanques operados., Haciendo un conveniente sistema de control remoto para suministrar fluido a ellos.
Especies
Hasta la fecha, se pueden utilizar dos variantes de grúas eléctricas:

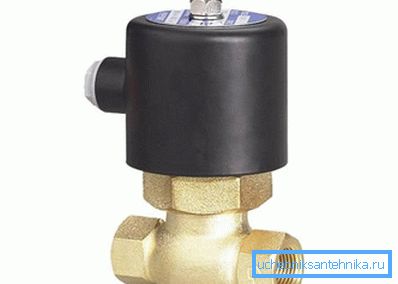

Electromagnetico
Principio de funcionamiento: la tensión se aplica a la bobina eléctrica, como resultado de lo cual el núcleo que bloquea el movimiento del agua es empujado hacia adentro. El trabajo principal para mantener la válvula en el estado abierto es realizado por el propio flujo.
Consejo: no use este dispositivo en sistemas libres de gravedad, ya que simplemente no funcionará debido a la falta de presión necesaria.
Beneficios:
- El precio relativamente bajo del propio dispositivo y su funcionamiento.
- Posibilidad de reparar la grúa en el lugar de su instalación sin desmontaje previo.
Especificaciones:
| Parámetro | Significado |
| Voltaje | 12V |
| Poder | Permanente |
| Misa | 250 g |
| Poder | 5 W |
| Presión de trabajo | 0.8 MPa |
| Sección del trazador de líneas | 1/2 |
| Temperatura permisible del fluido | 130 grados centigrados |
| Material del cuerpo | Bronce |
| Material de electroimán | Resina de poliester |
Consejo: se recomienda instalar un filtro grueso delante de la grúa. Esto ampliará significativamente su vida operativa.
Como podemos ver en la tabla anterior, este grifo eléctrico para agua caliente también es excelente. (Consulte también el artículo Conexión de una lavadora al alcantarillado y al suministro de agua: características).
Sharovy con servo
Esta versión de válvulas eléctricas es más práctica y versátil, pero al mismo tiempo más cara y tiene grandes dimensiones.
Se compone de dos partes principales:

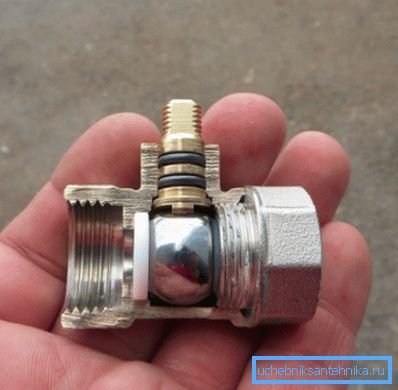

- Válvula de bola. La parte de trabajo de tal producto es una bola de acero con un orificio pasante, cuyo diámetro es generalmente igual a las secciones transversales de los tubos de conexión. Así, esta parte, al girar 90 grados en una u otra dirección, abre o cierra el paso para el líquido. Está conectado al servo por una varilla especial.

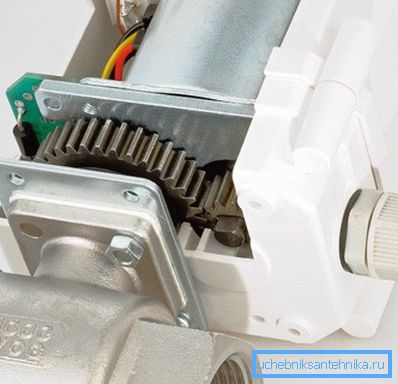

- Accionamiento electrico Cuando se enciende, el motor y la rueda dentada giran la varilla en una dirección u otra, respectivamente, cerrando o abriendo la válvula de cierre.
El manual de instrucciones de tal dispositivo es bastante simple. Cabe destacar que, a diferencia de un dispositivo electromagnético, esta muestra cambia su estado independientemente de la presencia de presión en la tubería. También vale la pena señalar que las válvulas de bola eléctricas generalmente están equipadas con perillas de cambio manual en caso de un corte de energía.
Especificaciones:
| Parámetro | Significado |
| Voltaje | 220 V |
| Ángulo de rotación | 90 grados |
| Tiempo de vuelta | Medio minuto |
| Misa servo | 1.5 kg |
| Poder | 22 W |
Implementación de protección contra fugas.

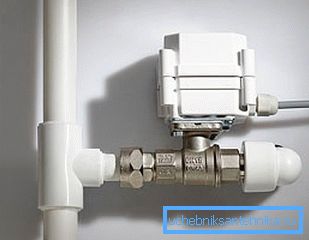

La mayoría de las veces, se instala un grifo de agua electrónico para proteger las viviendas contra inundaciones.
Esto se hace de la siguiente manera:
- Montamos la unidad de automatización.

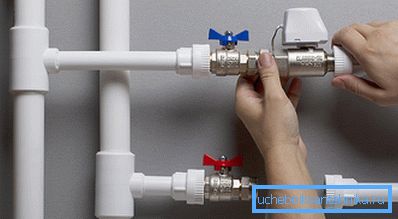

- Cortamos las válvulas en la tubería. Por lo general, un dispositivo en la entrada del suministro de agua es suficiente.
- Instalamos y conectamos sensores de control de líquidos a la unidad de automatización. Deben colocarse en lugares con mayor probabilidad de fugas: lavadoras y lavavajillas, nodos de conexión antiguos.
- Conectamos el accionamiento eléctrico de la grúa al controlador.
- Probamos todo el sistema.
En el caso del agua, las ubicaciones de los sensores funcionarán de forma automática, lo que bloqueará el suministro de agua e interrumpirá el proceso de inundación.
Conclusión
La válvula de bola puede ser accionada eléctricamente para automatizar su funcionamiento. Esto abre posibilidades adicionales para el uso de válvulas de cierre, que incluyen la creación de un sistema de tuberías a prueba de fugas. También es posible utilizar modelos electromagnéticos, que tienen algunas diferencias descritas anteriormente.
El video en este artículo introducirá materiales adicionales. Cuide la comodidad y seguridad de los sistemas de suministro de agua.
