La gran popularidad de las válvulas de bola de cierre se debe a la extrema fiabilidad estructural. Por esta razón, son muy demandados en sistemas de calefacción, suministro de agua, gas y frío, ventilación, así como en puntos de calor con temperaturas moderadas. La característica más atractiva de las válvulas de bola es su "autonomía" durante el proceso de trabajo sin necesidad de mantenimiento.

Información general

El producto de la bola se nombra en forma de una pieza de bloqueo, que tiene una forma esférica y se encuentra entre los dos asientos, y el eje conectado a la palanca de control. Este tipo de válvula solo debe usarse como válvula de cierre, pero no como válvula reguladora.

Las características de diseño original y las características técnicas de una grúa esférica de orificio completo de latón, junto con el material, proporcionan al nodo de cierre propiedades excepcionales:

• universalidad: el material del producto es estable cuando entra en contacto con el vapor, el agua, el aceite, el aire y el flujo de transporte de productos del petróleo a una temperatura;
• fiabilidad - la seguridad del trabajo está garantizada por el elemento de construcción - la varilla;
• eficiencia: la forma del obturador de bolas, que gira alrededor de su eje, facilita la regulación del flujo de tráfico;
• Intercambiabilidad: el acoplamiento se puede reemplazar por la brida uno, observando las medidas de seguridad para este tipo de tubería;
• hermeticidad: sellos especiales con alta resistencia al desgaste, permiten operar el producto durante muchos años.

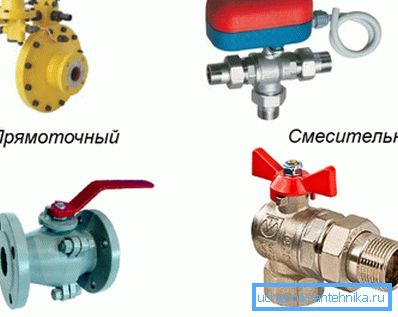

Dependiendo del propósito, tales grúas pueden ser producidas:

• flujo directo
• puestos de control;
• mezclando
• angular

La grúa de diámetro total de bola de latón según GOST 21345-2005 tiene 25,000 ciclos operativos. Teniendo en cuenta el funcionamiento impecable de la unidad, su vida útil es posible durante 30 años (GOST 4.114-84). El dispositivo de bronce soporta fluctuaciones de temperatura de -20 a +150 ° C y una presión de 1.6–4.0 MPa (GOST 26349-84, GOST 365-80).

Características de diseño

El elemento de bola de bloqueo puede ubicarse en posición flotante o sobre soportes. La bola flotante no está conectada rígidamente con el eje y puede moverse libremente: la presión interna del lado entrante lo presiona contra el anillo en la salida, evitando que el agua se filtre.

En la estructura de soporte, el perno se sujeta, por una parte, con un pasador en la parte inferior de la estructura. Por otro lado, las monturas que son presionadas contra la bola por la presión de flujo. La complejidad de la mecánica del sitio aumenta el costo del producto.

Material

La vida útil prolongada se logra gracias al recubrimiento protector, que se aplica al galvanizar el níquel. Esta tecnología permite el uso de grifos en tuberías con agua potable, así como en el suministro de agua caliente.

Sin embargo, la válvula de bola de latón de paso total en comparación con la válvula:

• mas facil
• más compacto;
• Tiene una baja resistencia hidráulica;
• Radio de giro - 90 °.

Así que unos pocos costos grandes parecen justificados.

Clasificación de la grúa

La clasificación se puede realizar teniendo en cuenta diversos parámetros:

• el diámetro del agujero - orificio completo, con el diámetro de la compuerta coincidiendo con el orificio en el tubo y el orificio no lleno con un orificio en la compuerta más pequeño que en el tubo;

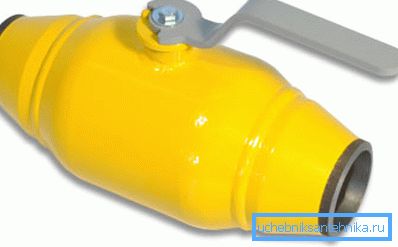

• a modo de enlace - Bridas, estrangulador, soldado, embrague.
• por método de control - manual y mecanico;
• por tipo de gestión - Mango o palanca de mariposa.

Válvula de bola de acoplamiento

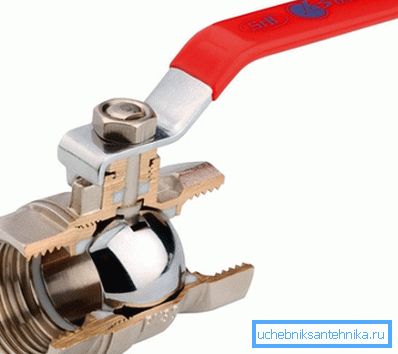

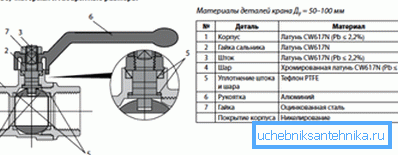

La válvula de acoplamiento está conectada a la tubería con acoplamientos roscados hembra. Girar la manija en sentido contrario a las agujas del reloj hasta que se detenga paralela a la tubería significa una apertura completa.

Las grúas de acoplamiento se fabrican en 3 versiones:

• monolítico (económico);

• dos partes, que consta de una carcasa y un acoplamiento: los modelos más comunes;
• De tres partes o plegable, que puede ser reparado por usted mismo o insertar un nuevo sello.

Se debe seleccionar el embrague de bola de paso total, teniendo en cuenta:

• el propósito de la explotación;
• la temperatura del medio de trabajo que pasará a través del dispositivo;
• presión interna;
• Diámetro de la tubería.

La unidad de bloqueo de acoplamiento fue apreciada por la plomería, se usa ampliamente en servicios de agua y calefacción, pero puede funcionar en un entorno gaseoso.

Las ventajas indiscutibles del refuerzo incluyen:

• pequeñas dimensiones y peso;
• Instalación en cualquier posición;
• facilidad de manejo;
• fluye en cualquier dirección;
• baja resistencia hidráulica;
• precio democratico

Las desventajas pueden ser consideradas:

• la necesidad de palancas largas para cerrar;
• el elevado coste de los accionamientos eléctricos para el cierre automático;
• limitación de la temperatura de trabajo del medio - 100 ° C y presión - 16 bar y diámetro de tubería hasta 100 mm;
• Sensibilidad a caídas de presión.

Presta atencion Las válvulas de bola de acoplamiento requieren especial atención cuando se ensamblan e instalan con sus propias manos, respetando los pares de apriete permitidos. El menor error puede provocar una fuerte caída de la presión y un daño inevitable al nodo.

Grúa de brida

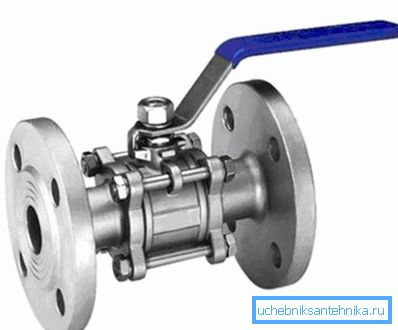

Cuando la temperatura del medio supere los 100 ° C, y la presión de 16 bar y el trabajo del producto de acoplamiento sea imposible, use una brida de válvula de bola de calibre completo. Entre las ventajas de una grúa con bridas, entre otras, está la capacidad de realizar reparaciones (caja plegable).

Desventajas debido a:

• precio alto;
• gran peso
• La presencia de mangos largos para control manual.

Presta atencion La instrucción obliga a girar el asa hasta el final para evitar la formación de precipitaciones dentro de la unidad, lo que conduce a una fuga, reparación o reemplazo del equipo.

Diferencias en la permeabilidad de las válvulas de bola.

La principal diferencia entre una válvula de paso total y no de paso total es el diámetro y la forma de los orificios en la cerradura. La apertura del conjunto de orificio completo no se estrecha y coincide con el diámetro interno de la tubería; en un orificio no completo tiene forma de embudo. Uno de estos conos gira los lados suaves hacia el flujo, si hay dos de ellos, por cada lado.

En comparación con la perforación completa, un nodo sin pasaje tiene:

• masa inferior
• fácil manejo;
• menor costo del nodo de la puerta.
• peor ancho de banda;
• mayor coeficiente de resistencia hidráulica;
• Más durabilidad condicional.

Con una disminución en el paso, el elemento de bloqueo se vuelve más compacto. Si la fuerza de la cabeza no juega un papel importante, es mejor elegir una grúa de paso completo como una opción económicamente viable.

Resumiendo

Las notables características del conjunto de válvula de bola de latón permiten su uso en áreas industriales y domésticas. La ayuda de un especialista en sutilezas técnicas lo ayudará a elegir la única opción correcta que le servirá fiel y fielmente a toda su vida consciente.

El video en este artículo es una pequeña descripción de los tipos populares de válvulas de bola.
