Grifo de agua: destino, especies, características

10-04-2018
Suministro de agua

La construcción del sistema de suministro de agua es imposible sin el uso de válvulas y accesorios, los representantes más destacados de los cuales son los grifos para el suministro de agua. Estos dispositivos se utilizan para apagar o ajustar la presión del agua en el sistema o su parte, así como para equipar los puntos de toma de agua. Consideraremos el dispositivo y las características de los grifos de agua.

El grifo de agua kv 20 m se utiliza en sistemas de riego.

Grifo para fontanería

Propósito

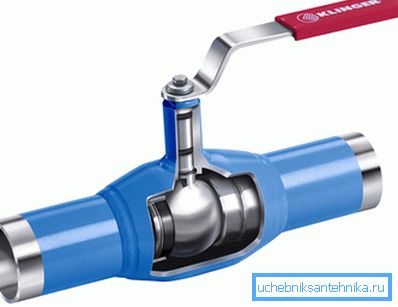

En la foto - una válvula de bola de media vuelta.

En cualquier red de suministro de agua, central, local o autónoma, se utiliza el equipo de cierre y regulación. El tipo más común de este tipo de equipo es un grifo para el suministro de agua.

El dispositivo está diseñado para implementar las funciones de ajuste de la presión y la capacidad de la tubería al cambiar el área de la sección transversal de la luz del canal de la tubería.

Los productos pueden realizar dos funciones principales:

  1. Función de cierre. La válvula tiene dos posiciones: "abierta" y "cerrada", y sirve para bloquear o desbloquear el canal de la tubería. Básicamente, las válvulas de cierre tienen una versión esférica y un pequeño ángulo de rotación del mango;
  2. Función de ajuste. Aquí, las posiciones cerradas y abiertas son puntos extremos, y el dispositivo le permite cambiar suavemente la sección transversal de la luz entre estas posiciones extremas. Dichos grifos se utilizan en fregaderos y fregaderos, así como en el rendimiento del canal. Puede tener diferentes diseños.
Válvula de bola con gran sección transversal.

Las válvulas de cierre, cierre y ajuste se instalan en las entradas de la tubería principal en la instalación, en cada habitación separada, en los sitios de derivación e intersección, antes y después de los dispositivos de plomería y equipos de medición, antes y después del equipo de bombeo, en los puntos de toma de agua.

Este uso masivo se explica por el hecho de que el equipo sanitario a menudo falla y requiere reparación, además, a menudo se toman medidas preventivas que requieren el cierre del suministro de agua. Con la ayuda de válvulas, puede cortar el área de red o el dispositivo del sistema y reemplazarlo con calma sin drenar el agua.

Un colector de agua con grifos es un ejemplo del uso masivo de válvulas de cierre.

Presta atencion Un sistema de suministro de agua bien construido le permite apagar cualquier dispositivo o parte de la red con una grúa.

Dispositivo y variaciones

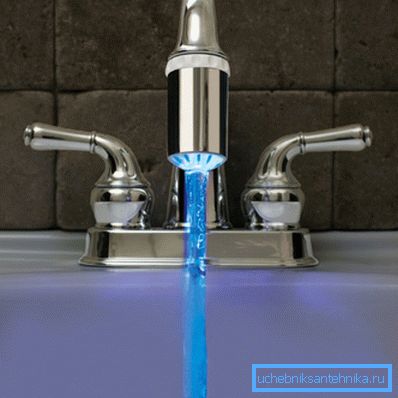

Los grifos de la bañera siempre tienen un grifo.

La clasificación de los dispositivos se puede realizar de acuerdo a diferentes criterios.

Para empezar, debes separarlos por propósito:

  • Productos para las necesidades domésticas. Estos son los grifos habituales en lavabos y bañeras, electrodomésticos de cocina, etc .;
  • Para las necesidades del hogar. Estos son grifos montados en el extremo de la tubería para conectar mangueras de riego, riego y otras necesidades similares. Puede ser bola o válvula;
  • Para las necesidades del sistema de abastecimiento de agua. Estos dispositivos están integrados en el sistema y tienen una versión de embrague (la mayoría de las veces). Con raras excepciones, estas son válvulas de bola.

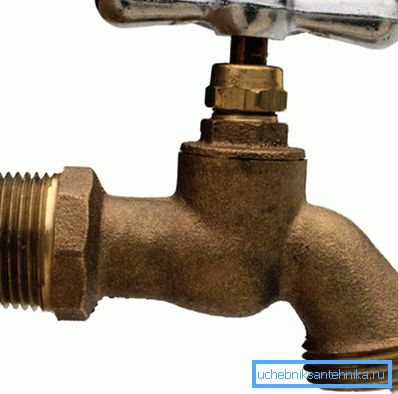

    Grifo de la casa simple en la tubería de agua.

Para uso doméstico no es simple construcción, y mezcla. Le permiten ajustar no solo la presión, sino también la temperatura del agua mezclando corrientes frías y calientes en diferentes proporciones.

Aquí están las posibles soluciones:

  1. Dos válvulas. El mezclador tiene dos válvulas separadas para agua fría y caliente. El ajuste es hecho por ambas ovejas;
  2. Palanca única o quirúrgica. En el mezclador, hay un mango que controla la proporción de la mezcla y la presión;
  3. Automatico El mezclador es una válvula de tres vías con un termostato, y la apertura se realiza con un buje cerámico convencional o un servoactuador al mando de un sensor de movimiento. Tales diseños todavía se distinguen por un precio demasiado alto.
Hoy en día, los modelos de una sola palanca más comunes.

Hay cuatro tipos de diseños: gusanos, bolas, cajas de eje de válvula de cerámica y cartuchos de palanca de cerámica para el mezclador.

Los primeros son moralmente obsoletos y prácticamente no se usan, ya que son los menos confiables y requieren un reemplazo frecuente de las juntas de goma.

Las construcciones de bola están dispuestas de forma simple: un tapón esférico con una ranura axial está instalado en el alojamiento del acoplamiento, que se ajusta firmemente a la silla en la que se encuentra. Un husillo está unido a la bola. Con la ayuda del husillo, podemos girar el corcho, ya sea por una ranura hacia el lumen del canal, o por un lado sin ranura.

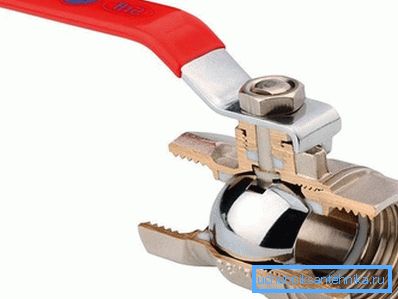

El mecanismo de la válvula de bola del dispositivo.

En los mecanismos cerámicos de bloqueo, se usa el mismo principio, solo la placa no se mueve, sino una placa con respecto a la otra. Los bujes de cerámica, así como los cartuchos, se distinguen por su alta confiabilidad, funcionamiento suave y operación silenciosa. Sin embargo, son sensibles a la calidad del agua y requieren la instalación de filtros de limpieza.

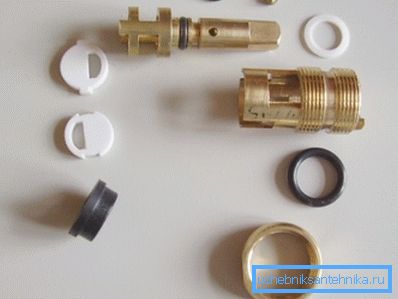

Buksa tiene dos discos con ranuras.

Las grúas domésticas generalmente se organizan de manera más simple: no tienen mezclador y son una caja simple con un mecanismo de bloqueo tipo válvula. En los modelos modernos, se instala un mecanismo de bola o una caja de grúa de cerámica, las válvulas de tornillo sin fin se están extrayendo gradualmente del mercado.

Debo decir que los mecanismos de bola y válvula no solo se usan en las redes de suministro de agua: están en todo tipo de tuberías, por lo que el comprador a menudo no puede entender la diferencia entre un grifo de gas y un grifo de agua. Sus diseños son los mismos, solo difieren los materiales y algunos matices.

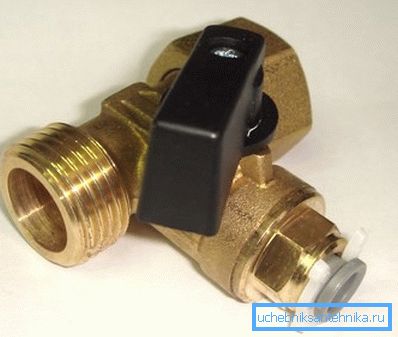

Camiseta de fontanería con grifo para cortar la rama.

Presta atencion A pesar de los diseños similares, cada modelo debe usarse estrictamente para su propósito previsto. De lo contrario, no se considerarán las quejas sobre la calidad del trabajo.

Asamblea

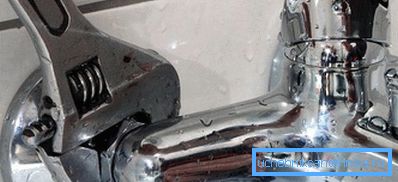

La armadura se instala fácilmente a mano.

El diseño del acoplamiento de la válvula de bola es muy fácil de montar. Primero debes elegir el tamaño, para esto utilizamos la tabla:

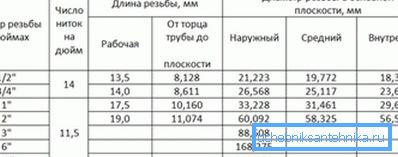

La tabla de tamaños de grifos de agua le ayudará a elegir el modelo correcto.

Luego, al final del tubo, corte la rosca externa con un troquel. La rosca está sellada con lino y pasta de sellado, luego la válvula se atornilla con una llave de 4–4.5. La instalación no difiere de la instalación del acoplamiento habitual.

Un grifo con un mezclador tampoco es difícil de instalar. Hay modelos con montaje en pared y montaje en fregadero.

Las instrucciones de instalación para el mezclador de pared se ven así:

  1. En los extremos de los tubos retirados, cortamos la rosca interna y atornillamos los excéntricos en ellos. Selle el hilo con lino o cinta FUM;

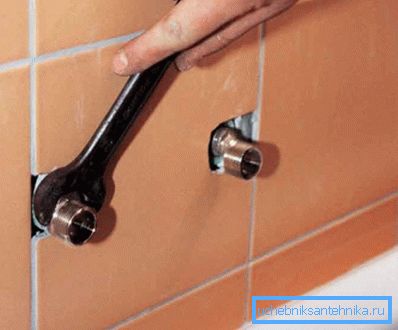

Los excéntricos de tornillo.
  1. Montamos la carcasa de la mezcladora de acuerdo con las instrucciones del fabricante y la llevamos a los excéntricos. Los exponemos para que coincidan con las tuercas de los canales de entrada del dispositivo y se encuentren en un nivel estrictamente horizontal;

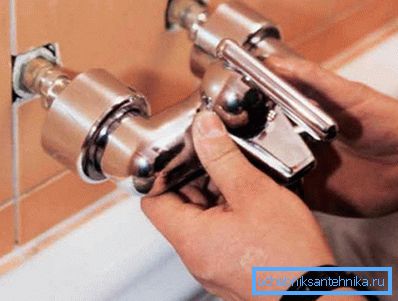

Exponemos las piezas de conexión.
  1. Enroscamos las excéntricas decorativas en los hilos excéntricos;

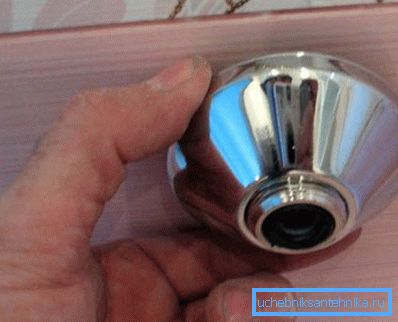

Forro de tornillo.
  1. Colocamos el estuche en los extremos de los excéntricos y apretamos las tuercas de unión con una llave de plomería. Apriételos fuertemente, de lo contrario dañará las juntas de goma;

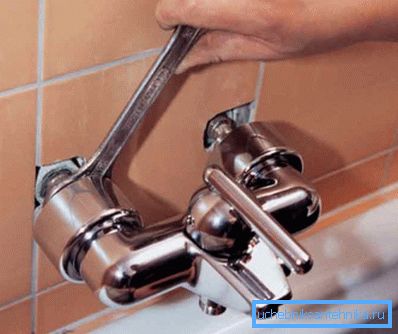

Apretar las tuercas abocinadas.
  1. Conecte la manguera flexible de la regadera, el sensor de posición de la llave (si es necesario) y otras partes. Suministramos agua y experimentamos el trabajo.

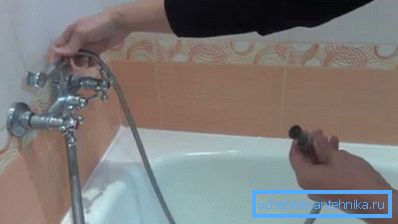

Conectar el cabezal de ducha y comprobar el trabajo.

Presta atencion Antes de instalar la batidora, asegúrese de que las juntas de goma en las tuercas de la tapa estén presentes, ya que a veces se caen.

Conclusión

Las válvulas de cierre y control son un elemento necesario e importante de cualquier sistema de suministro de agua. Instalar un grifo en 15 o en cualquier otro no es difícil, como puede verse con la ayuda del video en este artículo.
