Grifo de agua de latón tipo bola con conexión desmontable

El número de sistemas de comunicación en los edificios residenciales modernos es muy alto, y algunos de ellos requieren la instalación de accesorios de agua. Uno de los elementos importantes es un grifo que le permite dispensar el suministro de fluido. A diferencia de un grifo, este aparato solo puede suministrar agua caliente o fría.

Pros y contras del mecanismo del balón.

Los grifos de agua y los grifos de inodoro, cuyo componente principal tiene una forma esférica, son especialmente demandados. Dicha popularidad se debe principalmente a las numerosas ventajas de los productos. Sin embargo, junto con los aspectos positivos se deben considerar aspectos negativos.

Lista de beneficios

• El diseño más simple no implica la presencia de piezas complejas, por lo que la fiabilidad de los productos es muy alta.
• El bajo precio de este tipo de productos plegables en agua permite expandir significativamente el entorno del consumidor.
• Debido al pequeño radio de giro de la palanca, se puede realizar un cierre de emergencia en cuestión de segundos.
• Al operar tales grúas, puede determinar visualmente el nivel de superposición del canal de alimentación.
• El ámbito de aplicación es bastante amplio, lo que significa que el producto está muy extendido.
• La posibilidad de instalar a mano es una ventaja adicional, ya que en este caso es posible ahorrar recursos financieros.

Algunas desventajas

• Con una baja calidad del entorno de trabajo, los productos pueden fallar, especialmente si no han girado durante mucho tiempo.
• La exposición prolongada al óxido generalmente causa daños en la superficie del elemento principal, por lo que el grifo comienza a pasar el agua incluso en la posición cerrada.
• No se recomienda instalar este dispositivo en habitaciones donde sea posible bajar la temperatura a menos marcas.

Suplemento! Los productos presentados tienen cavidades ubicadas entre el cuerpo y la bola, lo que conduce a la sedimentación de partículas sólidas en esta zona. Este estado de cosas afecta negativamente a los anillos de silla de montar.

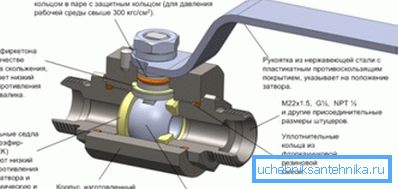

Descripción del principio de funcionamiento.

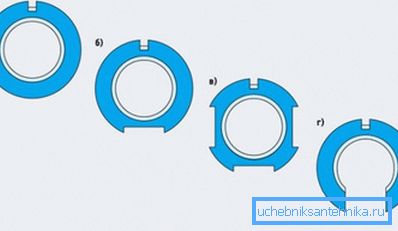

Cada mecanismo de bola tiene una válvula especial en la carcasa, en la que se perfora un orificio pasante. Su diámetro corresponde al tamaño de la tubería que se conecta, por lo tanto, con apertura total, no se observa reducción en el rendimiento. Es decir, el agua fluye a la misma velocidad y con la misma presión.

Al abrir el eje del orificio y la tubería coinciden, y después de girar 90 grados, el área de flujo se superpone completamente. En este caso, surge una barrera en forma de las paredes laterales de la bola en la trayectoria del movimiento del agua. Si la palanca gira 45 grados, el flujo de fluido se llevará a cabo en modo truncado.

Como una capa de sellado para el espacio entre el alojamiento y la superficie pulida del dispositivo móvil, se utilizan anillos extremos, cuyo prensado se asegura mediante resortes especiales o pernos de acoplamiento.

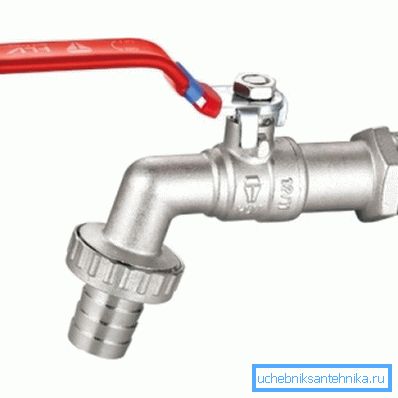

Tales productos en condiciones de vida se pueden instalar para un lavabo. El control de flujo se realiza con mayor frecuencia con una palanca.

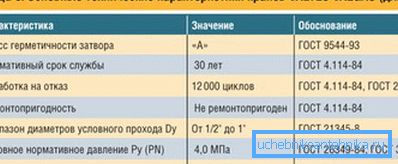

Informacion tecnica

Para evaluar el producto, es necesario familiarizarse con las características técnicas de un modelo de un fabricante popular. Tal dispositivo se usa generalmente como accesorios de agua, que se instala en tuberías de redes de suministro de agua caliente y fría.

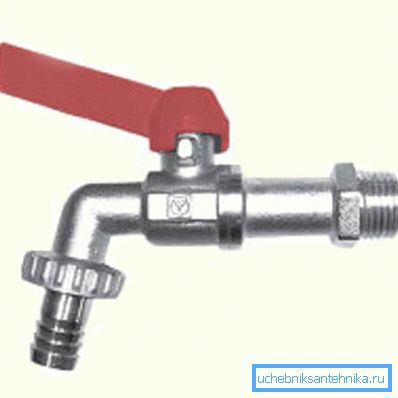

En cuanto a las líneas de proceso, una grúa de este tipo puede instalarse en elementos que realizan el transporte de gases y líquidos. Para conectar la manguera tiene un accesorio extraíble. Todos los productos deben cumplir con los puntos establecidos en GOST 19681.

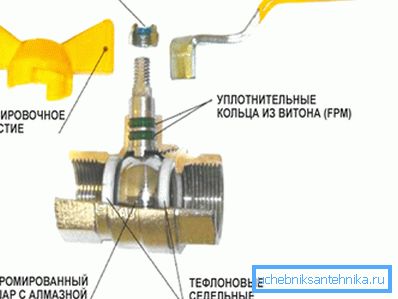

Productos de dispositivos

Este elemento de los accesorios de agua generalmente consiste en un número considerable de componentes, aunque es un dispositivo que no es muy complejo.

A continuación se describen los componentes básicos que desempeñan un papel importante en el funcionamiento del producto.

• Vivienda Contiene partes internas, protegiéndolas de influencias externas. Está hecho de latón niquelado.
• Válvula de bola es el elemento principal que se utiliza para abrir y cerrar el flujo. Está fabricado en aleación de cobre con cromado.
• Anillos de silla Fabricado sobre la base de teflón, que además incluye carbono y elastómero.
• Stock Es un elemento cinemático que transfiere la fuerza desde el mecanismo de accionamiento.
• Anillos de sellado Le permiten mejorar el sellado. El material principal es el caucho.
• Conector de manguera de acero anodizado - Esta es una pieza en forma de manguito, que es necesaria para la conexión al sistema de tuberías.
• Tuerca de cabeza se refiere a los elementos de la conexión de tubería roscada para la implementación de la transmisión helicoidal.
• Mango de solapa de siluminio. con tornillo de fijación le permite realizar acciones básicas sobre la superposición de agua.

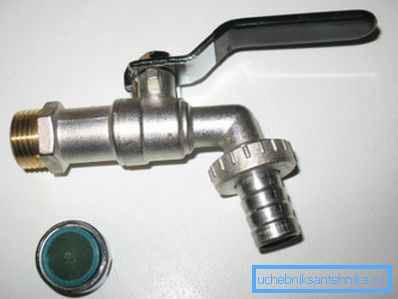

Nota Junto con este producto, generalmente se suministra un esparcidor especial de plástico ABS. El material en sí es una resina resistente al daño mecánico.

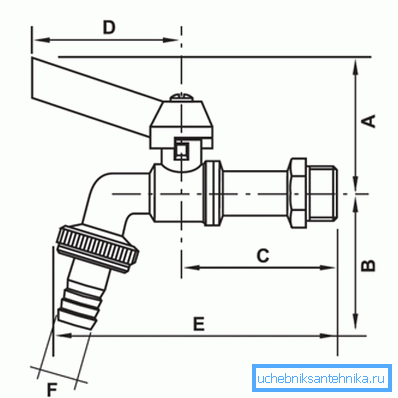

Dimensiones totales

Para una mejor comprensión de los parámetros, se propone echar un vistazo a una tabla especial, en la que se dan los datos básicos para los modelos de acoplamiento tipo bola. El tamaño del hilo suele estar indicado por una fracción, pero en este caso se omite la barra.

Instrucciones de instalación

• El acoplamiento del producto con las tuberías debe llevarse a cabo con el uso de materiales fluoroplásticos para compactación con el fin de mejorar el rendimiento de la estanqueidad.
• Durante la instalación, no se recomienda usar llaves de tubo de tipo de palanca que pertenezcan a la categoría que se encuentra arriba del segundo número. El impacto se permite directamente en el hexágono de la boquilla.
• La fijación de las mangueras flexibles a los accesorios se debe realizar utilizando las abrazaderas de tornillo tradicionales. El uso de varios tipos de cables en este caso no está permitido.
• Al instalar la válvula, no puede exceder el par máximo posible. ¿Para productos con hilo? - 30 Nm, y para una conexión roscada en incrementos? - 40 Nm.

Recomendaciones de uso

• Los productos deben ser usados ​​a ciertas condiciones de presión y temperatura. Estos datos se mencionan generalmente en la descripción de las características técnicas de los productos.
• No opere el dispositivo si la tuerca que fija el mango está en un estado debilitado. De lo contrario la acción puede fallar.

Fallas posibles

La mayoría de las veces hay una fuga en el acoplamiento, que se debe principalmente al sellado deficiente de la junta durante el trabajo de instalación. Puede solucionar el problema reemplazando el sello, pero tendrá que desmontarlo.

La fuga de fluido también puede ocurrir debajo de la tuerca de unión. En este caso, se puede suponer que la junta de sellado está dañada. Después de su reemplazo, el producto normalmente funciona normalmente.

Si fluye directamente desde debajo del vástago, entonces con alta probabilidad podemos hablar sobre el desgaste del sello de la caja de empaquetadura, lo que significa que se requerirá un reemplazo completo de la grúa.

Transporte y almacenaje

• Los productos de este tipo deben almacenarse en el embalaje en el que se entregaron al mercado de consumo. Las principales condiciones que requieren el cumplimiento se presentan en los párrafos de GOST 15150.
• En cuanto al transporte de productos terminados, debe llevarse a cabo en estricta conformidad con la misma documentación técnica que en el párrafo anterior.

Como conclusión

Más arriba se presentó la instrucción para familiarizarse con el hecho de que tales grifos para el análisis de líquidos de los sistemas de suministro de agua y otras redes de comunicación. Al vender se suelen indicar los símbolos. Ejemplo: KV 15 DN15. Esto significa que se ofrece un tipo específico de grifo de agua con un diámetro nominal de 15 mm. Otros detalles se reflejan en el video en este artículo.
