Gost en la grúa: estudiamos los documentos normativos

El propósito de este artículo es averiguar qué normas estatales regulan la producción de válvulas. Nos familiarizaremos con varios GOST actuales y estudiaremos sus requisitos básicos. Así que ve

Lista de

Comencemos con una breve lista de documentos con los que tenemos que contactar.

• GOST 25809-96 Se dedica a los tipos y tamaños de mezcladores y grifos producidos.

Curiosamente, la plomería importada también encaja dentro de los límites de tamaño dados por la norma, simplemente porque sus recomendaciones se derivan de las características de la anatomía humana.

• GOST 21345-2005 Describe las condiciones técnicas generales para la producción de grúas de bola y corcho. Con algunas reservas: están diseñados para tuberías con una presión de hasta 250 atmósferas y no pueden utilizarse en condiciones especiales (en energía nuclear, durante el transporte de líquidos corrosivos, etc.).
• GOST 9544-2005 Contiene las normas de hermeticidad para válvulas y la clasifica según la clase de hermeticidad.
• GOST 10944-97 Contiene las condiciones técnicas para la producción de grúas reguladoras (choques, tres pasos, etc.).

GOST 25809-96

Marcado

El estándar, entre otras cosas, establece los estándares para la designación de grifos y mezcladores. En su etiquetado se debe utilizar la siguiente notación:

Las instrucciones para leer la etiqueta son simples y directas.

La designación incluye:

1. Tipo de aparato sanitario (cm o cr).
2. La secuencia de letras.
3. Referencia a la norma.

Por lo tanto, SM-MDTSBA GOST 25908-96 es un grifo de cocina clásico: está diseñado para lavarse, equipado con dos grifos, las tuberías se insertan a través de un orificio central, el cuerpo del grifo está unido al fregadero y el pico está equipado con un aireador.

Requerimientos

No daremos todas las opciones para la fabricación de grifos y mezcladores con sus dimensiones básicas proporcionadas por la norma: aquellos que estén interesados ​​pueden familiarizarse con su texto completo de forma independiente.

Seleccione sólo los puntos clave.

• La forma del casco, el pulgar, la mirilla y los interruptores no está regulada por la norma y está determinada por los planos de trabajo.
• Los mezcladores montados en la pared deben tener una distancia al centro en el revestimiento, igual a 100 o 150 mm.

Sin embargo, en la práctica, todos los productos nacionales que se pueden encontrar en el mercado se producen con una distancia al centro de 150 mm.

• El gander se debe suministrar con un aireador, un enderezador (una sección vertical corta que evite las salpicaduras de agua en la dirección del borde del fregadero) o quemado.

• Los mezcladores centrales se pueden hacer con una te fundida o un forro flexible.

Nota del autor: ahora casi no hay tees en oferta, lo que es una buena noticia. Reemplazo de un mezclador en T: un árbol de Navidad con sus propias manos se asocia con un desmontaje parcial del suministro de agua de acero, es muy agotador y toma al menos una hora. A modo de comparación, el mezclador en las mangueras se cambia en 15 minutos con dos pausas para fumar.

• Las roscas para conectar la manguera de la ducha al cuerpo del grifo y la regadera deben tener un tamaño de G1 / 2 (media pulgada), para el gus - G3 / 4 (tres cuartos de pulgada).
• Los grifos a bordo deben poder montarse en aberturas en fregaderos y lavabos de tamaño 34 mm.

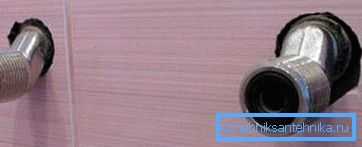

• Los retardadores (excéntricos para la instalación de grifos montados en la pared) deben tener una excentricidad de 3 mm. Compensa las desviaciones de la instalación de las tuberías con respecto a la distancia central estándar. Además, la forma de las guadañas debería permitir su torsión: están provistas de salientes en el interior o facetas en el exterior.


• Los mezcladores deben suministrarse completos, con un juego completo de mangueras y juntas.

GOST 21345-2005

La norma tiene el estatus de internacional: se adoptó en el territorio de 12 estados de la antigua URSS. La necesidad de reemplazar el GOST 21345-78 previamente existente surgió debido a razones más bien organizativas que tecnológicas: la válvula de bola según GOST 21345-78 no tiene diferencias estructurales serias con respecto a sus contrapartes modernas; El diseño de las válvulas de corcho no ha sufrido ningún cambio fundamental durante el último medio siglo.

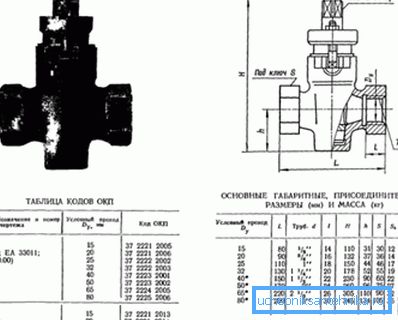

¿Qué debe ser una válvula de corcho o bola según GOST 21345-2005?

• En una grúa de paso total, el diámetro efectivo no puede ser inferior al 95% del diámetro de la boquilla de entrada con el tamaño hasta DN350 y no menor al 92% con el tamaño DN400 y más. El diámetro efectivo de la válvula con paso estrecho se coordina con el consumidor.

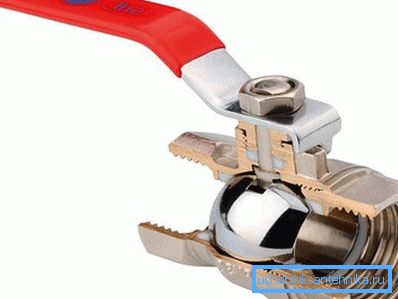

Importante: las válvulas de bola modernas atraen, entre otras cosas, una resistencia hidráulica mínima. El paso estrecho reduce esta ventaja sobre las válvulas de corcho y tornillo al mínimo.

• El tamaño nominal de la válvula de acuerdo con GOST debe corresponder a la siguiente tabla:

• Antes de montar la grúa, todas sus piezas deben limpiarse de suciedad.
• Las superficies de fricción del tapón y la carcasa de la válvula del tapón deben recubrirse con lubricante sin ácido.
• La glándula apretada puede entrar en una ranura con un máximo del 30% de su propia altura (no menos de 2 mm).
• Al ensamblar el cuerpo en los espárragos, lo que es típico en diámetros grandes, el GOST en la válvula de bola requiere que los extremos de los pernos sobresalgan de las tuercas al menos una vuelta de la rosca. Los pernos se envuelven en el estuche hasta que se detiene.
• Para las posiciones extremas de la empuñadura deben proporcionarse limitadores.

Por cierto, los grifos de corcho sin asas no tienen ni pueden tener uno en principio.

• La grúa se puede suministrar parcialmente desmontada, con el mango retirado o la caja de cambios (para productos de gran diámetro). Las piezas retiradas se embalan en el mismo contenedor.

GOST 9544-2005

¿Cómo se clasifica la válvula de bola según GOST 9544-2005? ¿Cuáles son los requisitos para la estanqueidad de su puerta?

Vamos a empezar con el método de prueba. Se llevan a cabo de una manera simple y transparente: el elemento de la válvula está unido herméticamente a una tubería del diámetro apropiado, después de lo cual se crea una presión de trabajo en ella. Las válvulas de gas se prueban con aire comprimido; Para controlar las fugas, la válvula se coloca en el agua.

El tiempo de retención con control de estanqueidad debe cumplir con la siguiente tabla:

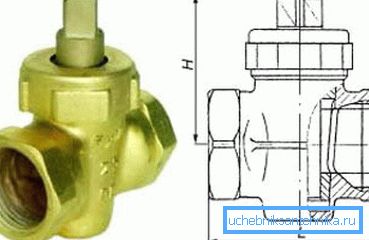

Curiosamente, la válvula de corcho o bola según GOST 9544-93, reemplazada por GOST 9544-2005, se probó dependiendo no solo del diámetro, sino también del tipo de sello. Para sellos de metal a metal y no metálicos, la duración de la prueba varió.

¿Cómo se asignan las clases herméticas? Permítanos presentar una tabla de asignación de clase en función del volumen de fuga en diferentes diámetros nominales del elemento de válvula.

Tenga en cuenta: la clase A se asigna en ausencia de fugas visibles.

Es útil: para todos los tipos de válvulas de bola modernas, una clase de estanqueidad típica es A. Al mismo tiempo, su precio es aproximadamente igual y, a menudo, más bajo que el costo del corcho, válvulas de tornillo, acero y válvulas de hierro fundido. La influencia de este conjunto de cualidades en las preferencias del cliente es bastante predecible: otros tipos de válvulas y accesorios están siendo expulsados ​​rápidamente de la plomería del mercado masivo.

GOST 10944-97

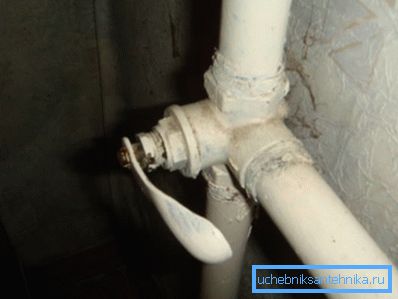

Este GOST para una válvula de tres vías, choke y otras válvulas de control para calefacción también tiene estatus internacional; sin embargo, fue adoptado solo en ocho ex repúblicas sindicales. Destacar las principales disposiciones del documento.

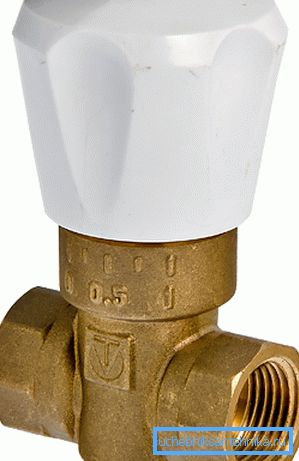

La norma se aplica a la regulación y el bloqueo del flujo de los grifos de refrigerante, que permanecen operativos a temperaturas de hasta + 150 ° C y una presión de al menos 10 kgf / cm2. Describe todos los tipos principales de accesorios utilizados en la calefacción: tornillo, corcho, válvulas de bola y estranguladores (cuya unidad de regulación es una aguja de movimiento alternativo).

El marcado del producto está determinado por:

1. Tipo de grúa. Por lo tanto, la letra B está marcada con una válvula de tornillo, la letra P - corcho, bola W y D - choke.
2. Funcionalidad Aquí hay una lista de símbolos:

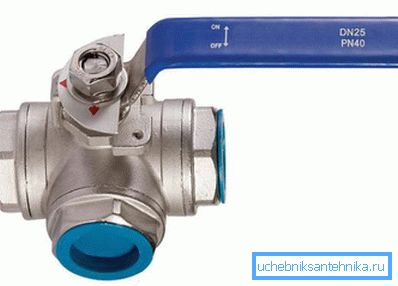

3. КРТ - grúa de tres vías de regulación.
4. KRP - la grúa de la puerta que regula.
5. KRD - Regulación de grúa de doble ajuste.

• KRM - la grúa que regula el montaje.
• KZ - llave de paso.

En la posición cerrada, las válvulas de control no deben pasar más de 20 cm3 / min para el tamaño de DN15 y 30 cm3 / min para el DN20 a una caída de presión a través de la válvula de 10 kgf / cm2.

Si el grifo no es universal y es adecuado solo para la instalación de la mano derecha o izquierda, además está marcado con las letras P o L.

La presión de prueba mínima que deben mantener todos los elementos de válvula que cumplen con la norma es de 15 atmósferas.

Las superficies exteriores de las grúas se aligeran (se limpian de óxidos y escamas).

1. El ángulo entre los ejes de los hilos debe ser de 90 o 180 grados con una precisión de ángulo de 1 grado.
2. El tiempo de falla (en particular, sin apretar la glándula) no debe ser inferior a 1000 ciclos.
3. El material y el diseño del mango deben evitar que se caliente por encima de + 40 ° C en todo el rango de temperaturas de funcionamiento.
4. El dispositivo debe suministrarse con limitadores del movimiento del asa en posiciones extremas. En este caso, el diseño de los limitadores debe excluir un cambio en su posición en las condiciones de vida.
5. Por producción se permite el uso de los siguientes materiales:

• Latón - para cuerpo y persiana.
• Fluoroplástico - para sellar juntas.
• Manijas: de polipropileno, poliamida y poliestirenos con núcleo de acero o piezas incrustadas.

La etiqueta de la caja debe indicar el logotipo del fabricante, el diámetro nominal y la presión máxima de trabajo, y en las válvulas de tornillo y los estranguladores, la dirección de flujo del refrigerante. El caso está marcado con una fuente convexa o deprimida.

Conclusión

Esperamos que nuestro conocimiento de los documentos reglamentarios actuales sea útil para el lector. El video en este artículo tradicionalmente contiene materiales adicionales sobre los temas que estamos discutiendo. ¡Éxitos!
