Fontanería y sanitarios: requisitos para aguas residuales

13-02-2018
Suministro de agua

Como cualquier otra estructura seria, el suministro de agua y las aguas residuales deben construirse de acuerdo con las reglas. Se anuncian en los SNiPs relevantes.

Cumplir con sus requisitos no solo deben ser compañías de construcción y servicios, sino también dueños de propiedades, con sus propias manos equipar las comunicaciones de ingeniería.

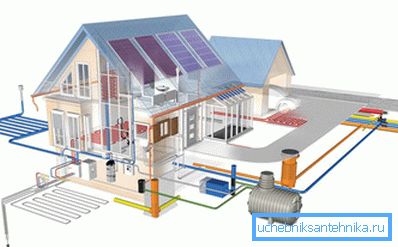

Los sistemas de suministro de agua y eliminación de aguas residuales deben equiparse según los documentos reglamentarios.

¿Qué documentos hay que estudiar?

La construcción de los sistemas de suministro de agua y alcantarillado se rige por los siguientes códigos de construcción:

  • 3.05.01 / 85 "Redes internas de fontanería";
  • 2.04.01 / 85 "Alcantarillado doméstico y tuberías de agua de edificios";
  • 2.04.02 / 84 “Abastecimiento de agua: construcciones y redes externas”;
  • 2.04.03 / 85 “Alcantarillado: construcciones y redes externas”;
  • 3.05.04 / 85 “Sistemas externos e instalaciones de alcantarillado y suministro de agua”.

Además, se tienen en cuenta las disposiciones de algunas otras bóvedas.

Secciones de red externa

Las colecciones contienen reglas para interconectar elementos de red.
  1. El código de práctica regula la instalación de todo tipo de tuberías: metal, fibrocemento, hormigón armado, plástico y cerámica.
  2. El sistema SNiP para plomería y alcantarillado con el número 3.04.03 / 85 contiene reglas que evitan la corrosión de las redes metálicas y de concreto reforzado.
  3. Reglas para la implementación de movimientos de tierras, la disposición de los terrenos para redes y estructuras determina el código 3.02.01 / 87.
  4. Compendio № 3.05.04 / 85 y contiene elementos que se relacionan directamente con los elementos de los sistemas. Por ejemplo, describe los componentes para fontanería y sanitarios.
Zonas climáticas de la federación rusa.
  1. En la Federación Rusa hay varias zonas climáticas y sísmicas. Las reglas de construcción para ellos son diferentes. Se anuncian en la 6ª sección de la compilación 3.05.04 / 85.

Presta atencion Es muy importante realizar de manera competente la prueba del sistema instalado. No menos significativas son las reglas para la operación de suministro de agua y redes de alcantarillado. Todo esto está escrito en el código 3.01.04 / 87.

Requisitos externos de alcantarillado.

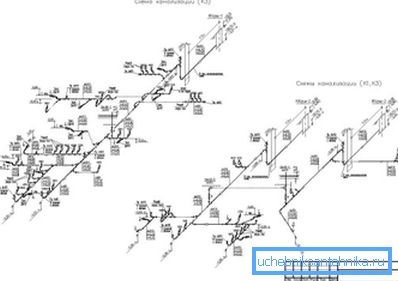

La foto muestra un diagrama de diseño ejecutado profesionalmente del sitio de eliminación de aguas residuales externo.
  1. El alcantarillado de edificios residenciales, industriales y públicos debe diseñarse sobre la base de esquemas de áreas oficialmente aprobados, que se adhieran al proyecto de planificación y desarrollo del asentamiento.

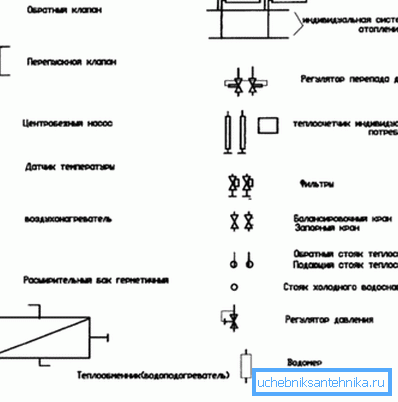

Un ejemplo de símbolos estándar adoptados en el diseño.
  1. Los dibujos deben contener los símbolos de los sistemas de suministro de agua y alcantarillado y sus elementos, correspondientes al Comité Estatal No. 21.205 / 93.
  2. Al diseñar, se debe considerar la viabilidad de la cooperación de la red.
  3. También debe tener en cuenta las capacidades técnicas, los componentes económicos y las estructuras existentes. Por ejemplo, la intersección de los sistemas de agua y alcantarillado solo se permite bajo ciertas condiciones.

El documento 2.04.03 / 85 mencionado anteriormente contiene puntos tan importantes.

  1. Las reglas básicas de cálculo: el consumo diario de agua de lluvia y aguas residuales, resistencia hidráulica en tuberías, la velocidad de su llenado, etc.

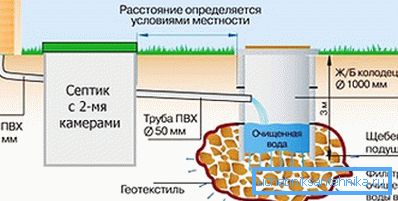

Un ejemplo de un dispositivo de drenaje doméstico.
  1. Variedades y sistemas de alcantarillado que tienen en cuenta el propósito del edificio y el número de usuarios del sistema.
  2. Requisitos para los componentes de la red: pozos de inspección y diferencial, interfaz y profundidad de colocación de tuberías, organización de estaciones de descarga y entradas de aguas pluviales.
  3. El SNiP también contiene instrucciones para el diseño y la disposición del soplador y las estaciones de bombeo.

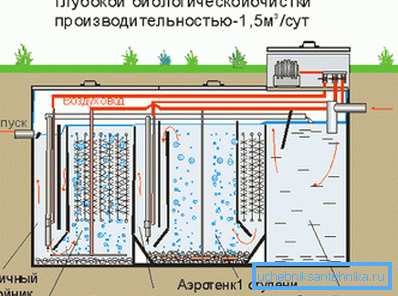

Equipamiento adecuado de depuradora biológica de aguas residuales.
  1. Estándares vigentes para plantas biológicas y mecánicas de tratamiento de aguas residuales.
  2. Métodos de desinfección de desagües.
  3. Requisitos para tanques para la acumulación y almacenamiento de precipitaciones sólidas.

Redes internas

La plomería doméstica son tuberías, equipos y aparatos que suministran agua a los usuarios. La parte interna de las comunicaciones de desvío incluye una tubería y un equipo diseñado para desviar las aguas residuales del edificio.

Reglamento para las partes internas de los sistemas.

El documento principal que regula el diseño, la instalación y la reconstrucción de las comunicaciones internas es el SNiP No. 2.04.01 / 85.

Además de esto, se tienen en cuenta los siguientes conjuntos.

  1. La colección 2.01.09 / 85 es necesaria para el diseño del sistema interno de suministro de agua.
  2. El resumen 2.04.02 / 84 establece las normas para el diseño e instalación de estaciones de bombeo y tanques de almacenamiento de agua utilizados en el tipo de suministro de agua en circulación.
  3. El documento 2.04.03 / 85 especifica el diseño e instalación de redes e instalaciones. Sobre la base de los cálculos que se acompañan, se realizan estimaciones para plomería y alcantarillado.

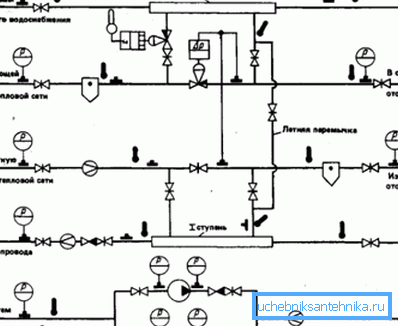

Proyecto de abastecimiento interno de agua.

En la bóveda anunciada:

  • planificación regulada e instalación de instalaciones locales para el tratamiento de aguas residuales;
  • La organización e instalación de pozos de inspección está estandarizada;

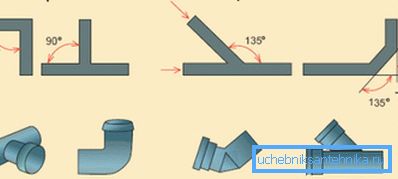

  • Describe las reglas de conjugación de ramas de red;
  • Se expresan reglas de cálculo hidráulico de tuberías;
  • Se regula el diseño e instalación de rejillas de limpieza, trampas de arena, colonos, trampas de aceite.

Tenga en cuenta que en la colección número 3.05.01 / 85 se determina la altura de la instalación de los dispositivos sanitarios.

Presta atencion Asegúrese de revisar el Apéndice 5 del código 3.01.04 / 8. Contiene las normas de funcionamiento técnico de abastecimiento de agua y alcantarillado. Por ejemplo, anuncia el procedimiento para lavar y desinfectar las tuberías de agua potable.

Provisiones relacionadas con aguas residuales domésticas.

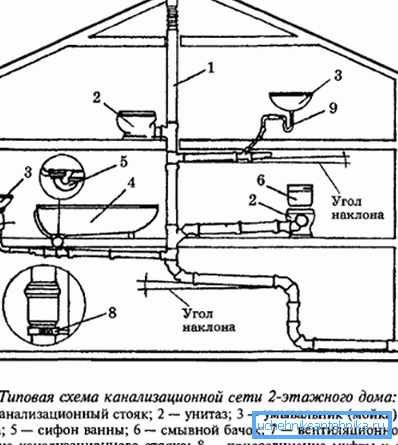

Diagrama del sistema de descarga dentro de la vivienda.

Según los documentos reglamentarios, dichos requisitos se aplican al interior de los sistemas de alcantarillado.

  1. La configuración y el diseño de la red deben tener en cuenta el propósito del edificio. En este sentido, el sistema se divide en los siguientes tipos: doméstico, industrial, adyacente y para drenaje interno. En cada una de estas variedades, se deben tener en cuenta las características y la composición del efluente, la temperatura, la agresividad de los medios y otros factores.
  2. Si las aguas residuales no cumplen con los requisitos de recolección 2.04.03 / 85, el sistema de alcantarillado debe estar equipado con plantas de tratamiento de aguas residuales.
  3. Los receptores de residuos industriales deben estar equipados con válvulas hidráulicas.
  4. La eliminación de residuos debe llevarse a cabo a través de tuberías sin presión de flujo cerrado.
  5. Para mantener el suministro de agua y el sistema de alcantarillado convenientemente, deben estar equipados con dispositivos de bloqueo.
  6. Las partes internas de los sistemas de alcantarillado se pueden colocar de forma abierta en talleres industriales, sótanos, pisos técnicos y salas especiales.
  7. La instalación de redes de forma cerrada se realiza debajo del piso, así como con su incorporación en techos, ejes verticales, techos suspendidos y paneles especiales.
  8. La distancia desde el alcantarillado al suministro de agua debe ser de al menos 40 cm.

Conclusión

Fontanería y redes laterales son estructuras importantes. El costo de un error será alto, desde el funcionamiento incorrecto del sistema hasta su destrucción. Por lo tanto, debe diseñarse e instalarse estrictamente de acuerdo con los requisitos establecidos en los SNiP.
