Fontanería de bricolaje: desde el proyecto hasta la

Construir un sistema de suministro de agua en la casa o en un apartamento con sus propias manos es una tarea bastante difícil, pero aún así es factible incluso para aquellos que no han encontrado anteriormente tareas similares. Después de haber dedicado algo de tiempo a la preparación, podrá realizar con éxito trabajos de diseño e instalación, mientras ahorra en el pago por los servicios de plomeros profesionales.

Naturalmente, antes de tomar las herramientas, vale la pena explorar toda la información disponible. Y para esto, hemos intentado a continuación proporcionar datos básicos que pueden ser útiles para usted.

Diseño del sistema de suministro de agua.

Fuente de agua

Si necesitamos diseñar un sistema de suministro de agua en un apartamento, las dificultades casi nunca surgen. Esto se debe al hecho de que con el suministro de agua centralizado, se requiere colocar literalmente varios metros de tuberías para conectar la entrada a la habitación con todos los puntos de consumo (habrá dos o tres de ellos).

Donde es más difícil lidiar con el suministro de agua de una casa privada:

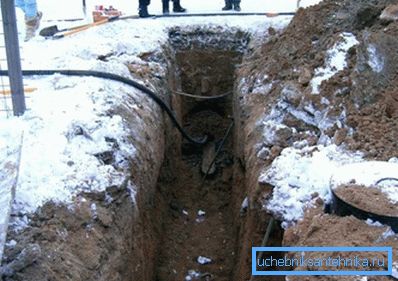

• Primero necesitamos determinar la fuente.. Si un sistema de suministro de agua local está conectado al asentamiento, entonces necesitamos coordinar la conexión a él en el canal de suministro de agua municipal u otra autoridad de licencias.
• La siguiente pregunta es conectar la carretera a la casa.. Aquí, con mucha frecuencia, es necesario decidir cómo colocar las tuberías debajo de la carretera, ya que las comunicaciones no siempre se realizan antes del asfaltado. La forma más razonable de salir en esta situación será atraer equipos de construcción, a saber, instalaciones para perforaciones direccionales horizontales.

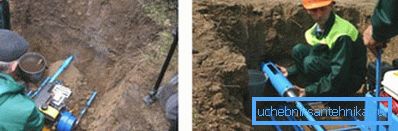

• Si no quiere gastar dinero, o necesita cruzar una carretera de no más de 8 a 10 m, puede intentar hacerlo usted mismo.. Los expertos en la cuestión de cómo realizar una perforación a través de la carretera para un sistema de suministro de agua, recomiendan el uso de un taladro horizontal con barras de extensión. Por supuesto, la complejidad del procedimiento es muy grande, pero si tiene más tiempo que dinero, vale la pena intentarlo.

Presta atencion Según SNB 3.03.02-97, la distancia desde el suministro de agua a la carretera es de al menos 2 m desde el borde de la piedra lateral. Sin embargo, en cada situación específica vale la pena resolver el problema por separado, ya que a menudo estas normas son ignoradas por comunicaciones previamente establecidas.

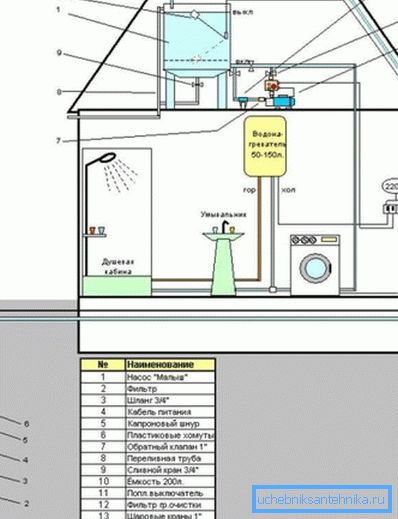

• Si no hay agua principal, entonces es necesario equipar una fuente separada. En esta capacidad, puede haber varios pozos y perforaciones, equipos con bombas especiales para el suministro de agua a la casa.
• Para un uso más eficiente de la fuente, además de la bomba, vale la pena instalar un tanque de expansión para almacenar las reservas de agua.. La presencia de tal tanque contribuirá a una presión uniforme en las tuberías, y puede usar el suministro de agua inmediatamente, sin esperar a que la bomba bombee la siguiente porción de agua.

Presta atencion La instalación de los tanques de expansión también minimiza el consumo de energía y aumenta la vida útil de la bomba debido a su encendido más raro.

• Finalmente, necesitas pensar en la comodidad.. En una casa privada, la única fuente de agua caliente será un calentador eléctrico, de gas o de combustible sólido, por lo que al planificar las comunicaciones para este dispositivo es necesario proporcionar un lugar separado.

Entubando dentro de la casa

Dentro de la propia casa, también es necesario diseñar el cableado de tuberías. Por supuesto, es mejor si todos los puntos de consumo están ubicados lo más cerca posible del punto de entrada, pero no siempre es así.

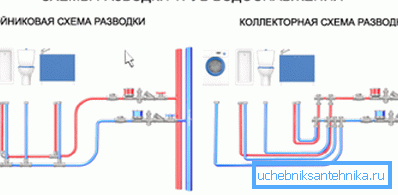

Puede haber dos opciones para la planificación:

• Más económico es el llamado cableado en serie. Desde el elevador, colocamos un contorno a lo largo de todos los puntos de consumo, y delante de cada punto realizamos una te de barra lateral. A través de una te, conectamos la grúa a un sistema de suministro de agua, ahorrando así considerables volúmenes de material.
• La desventaja del enrutamiento secuencial es la inestabilidad de la presión: tan pronto como abrimos un toque, el resto de la presión cae a casi cero.
• Es por esta razón que se utiliza el cableado del colector (paralelo). Un colector con varias salidas está conectado al elevador, y los circuitos de suministro de agua caliente y fría están conectados a estas salidas, uno para cada punto de consumo. El precio de tal solución será significativamente más alto, pero en las casas grandes vale la pena implementar un esquema de este tipo.

Por último, no te olvides del fregadero. Por lo general, la instalación del suministro de agua se realiza en paralelo con la instalación de la red de alcantarillado, así que asegúrese de tener en cuenta la necesidad de instalar tuberías para el drenaje.

Herramientas y materiales

Eligiendo pipas

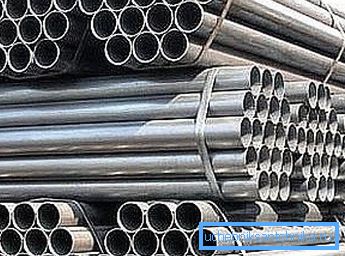

Cuando nuestro proyecto esté listo, debe decidir qué materiales usaremos para implementarlo en la práctica. Y, en primer lugar, es necesario elegir tuberías adecuadas, ya que la fiabilidad y la durabilidad de todo el sistema dependen en gran medida de ellas.

Para analizar las opciones disponibles actualmente, vale la pena estudiar la siguiente tabla:

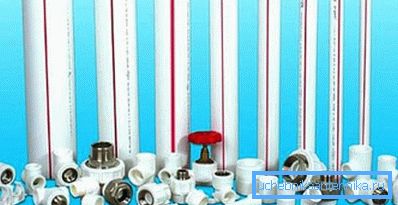

Como puede verse en la tabla, diferentes materiales para plomería tienen diferentes ventajas y desventajas. Sin embargo, a menudo son los tubos de polímero los que se utilizan para la auto-colocación del sistema, o los productos se combinan: la parte exterior, colocada debajo del suelo, está hecha de hierro fundido o polietileno reticulado denso (PEX), y la parte interior está hecha de polipropileno o metal-plástico.

Seleccionamos herramientas

Además de las tuberías, así como los accesorios adecuados para ellos y las válvulas, también necesitaremos herramientas.

Si construimos todo el sistema con nuestras manos desde el principio hasta el final, entonces vale la pena comprar:

• Shtroborez o el perforador para trabajar con los diseños de rodamientos.
• Sierra en metal o plástico (dependiendo de qué tuberías colocaremos).
• Máquina de soldadura (si está previsto instalar conexiones permanentes de tubos de acero).
• Soldador con soldadura (respectivamente, para tubos de cobre)

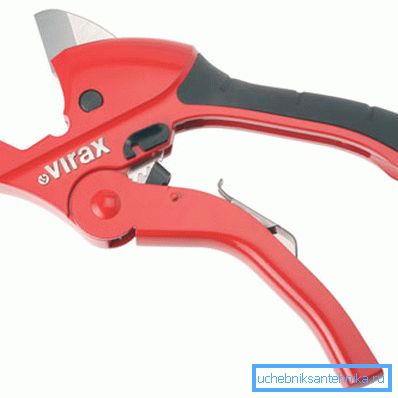

• El cortador de tubos es una herramienta especial que facilitará el proceso de ajuste de los productos al tamaño.

• Soldador para tubos de plástico o engarzado para accesorios de prensa.
• Un conjunto de herramientas de plomería: llaves ajustables y de extremo abierto, recortadoras para desmontar bordes de tuberías, etc.
• Nivel y ruleta.
• Herramienta de mano

Además, no se preocupe por la disponibilidad de un número suficiente de juntas y de devanados sanitarios. Con la ayuda de estas piezas garantizaremos la estanqueidad de los puntos de unión de las válvulas.

Instalacion del sistema

Junta abierta y oculta.

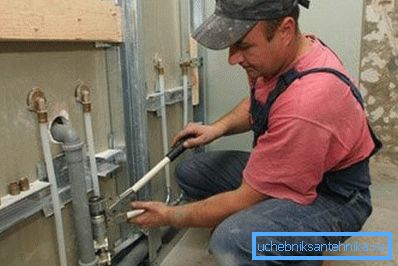

En esta sección, describiremos cómo hacer la plomería usted mismo.

Y comencemos con la preparación de la base sobre la que se instalarán los tubos:

• El menos costoso es la colocación abierta. En este caso, todos los contornos se colocan a lo largo de las paredes de la habitación y se fijan en la base con la ayuda de abrazaderas. La fijación debe hacerse lo suficientemente rígida para evitar el desplazamiento accidental de la tubería, pero los sujetadores no deben pellizcar el producto y deformarlo.

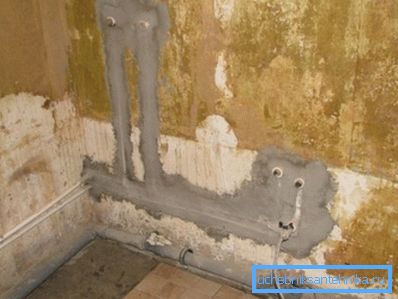

• Sin embargo, a muchos no les gusta el aspecto de las tuberías de agua y, por lo tanto, en áreas abiertas se colocan en el espesor de la pared. Para hacer esto, en el material de construcción hacemos las ranuras usando un perseguidor de pared o un perforador, fijamos las comunicaciones en ellas y pasamos las ranuras con mortero.
• Puedes hacer una solución de compromiso. En este caso, colocamos todos los tubos abiertamente, pero los escondemos detrás de cajas decorativas. Esto es especialmente conveniente si necesita enmascarar un área relativamente pequeña, ya que el resto del contorno ya está oculto detrás de los muebles (por ejemplo, una unidad de cocina).

Conexiones de tubería

Ahora es el momento de discutir la instalación real de la red de suministro de agua. Independientemente del material que escojamos, las tuberías se conectarán en cualquier caso mediante accesorios: acoplamientos rectos, codos, curvas, etc. El diseño de la conexión y el método de su fijación en la tubería dependen de la tecnología de instalación.

La forma más fácil de hacerlo es ensamblar el sistema de suministro de agua en los accesorios soldados o con la ayuda de herramientas especiales para tuberías de metal y plástico. Consideraremos ambas opciones en esta sección.

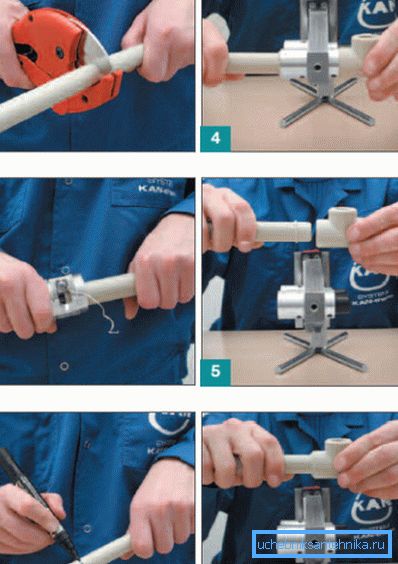

La soldadura se utiliza para conectar tuberías de polímero:

• Productos cortados a medida, limpiando cuidadosamente los bordes. Si el refuerzo de metal es parte de la pared del tubo, lo retiramos para no reducir la calidad de la soldadura.
• Seleccione el accesorio, cuyo diámetro corresponde al diámetro del tubo y la configuración: la tarea.

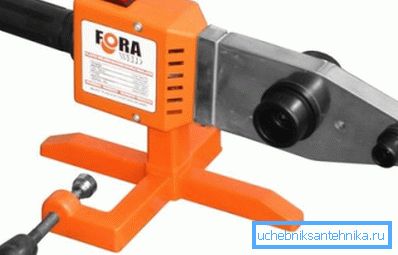

• Un tubo y un accesorio que adjuntamos a las boquillas de un soldador. Encendemos el soldador y calentamos las piezas tanto como lo requieran las instrucciones (el tiempo depende del grosor del plástico y la potencia del dispositivo).
• Retire las piezas de la boquilla y conéctelas, empujando el tubo en el accesorio sin rotación. Reparamos durante 30 segundos, después de lo cual soltamos y damos el plástico para polimerizar. Puede utilizar la conexión en media hora - una hora.

Presta atencion Cuando retire el material de la tubería no debe pegarse a la boquilla, de lo contrario puede haber problemas con la conexión. Si los fragmentos de plástico permanecen en el soldador, significa que el revestimiento de teflón se ha vuelto inutilizable y el elemento de trabajo debe ser reemplazado.

Las tuberías de metal se pueden conectar utilizando accesorios de varios diseños.

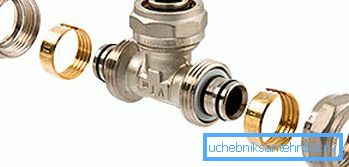

Menos confiables, pero al mismo tiempo más fáciles de instalar son las abrazaderas:

• Cortamos el tubo en tamaño y colocamos una tuerca y un collar en su borde, que sujetarán la estructura en el accesorio.

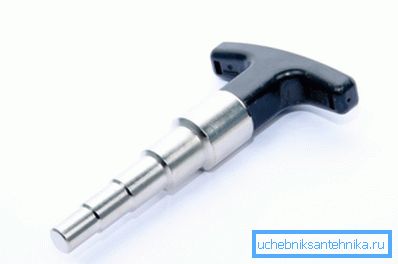

• Asegúrese de abrir el extremo de la tubería con un calibrador; esto evitará la deformación de los anillos de sellado.

• Inserte la conexión en el tubo ensanchado, alinee la abrazadera de sujeción y apriete la tuerca hasta que se detenga. Una señal de que ponemos suficiente esfuerzo es un ligero crujido de la abrazadera.

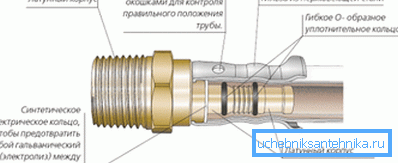

Los acoplamientos a presión son más confiables, pero su instalación requiere habilidades y herramientas especiales:

• El fragmento de la tubería cortada al tamaño se calibra alineando cuidadosamente el lumen interno.
• Ponemos en el borde de la manga de crimpado.
• El accesorio se inserta en la boquilla calibrada, además de proteger la conexión contra la corrosión con una junta dieléctrica.
• Fijar la conexión con pinzas especiales. Se instala una inserción en la abrazadera para esto, cuyo diámetro corresponde al diámetro del tubo que se une.
• Si hiciéramos todo bien, entonces este soporte debería soportar una presión de trabajo de hasta 10 bar.

Según uno de estos métodos, se ensambla todo el sistema de suministro de agua. Después de eso, solo tendremos que instalar válvulas y conectar válvulas y mezcladores, así como realizar una prueba de funcionamiento. Si no hay fugas en las articulaciones, ¡hicimos todo bien!

Conclusión

Todos pueden equipar un sistema de suministro de agua con sus propias manos, pero solo el que dedica tiempo y examina a fondo todos los aspectos de la próxima tarea tendrá éxito en garantizar que el sistema tenga una larga vida útil. Puede obtener más información sobre las características de las tuberías de agua de colocación automática viendo el video en este artículo.
