Eyector para la propia estación de bombeo.

Las bombas de superficie centrífugas son las más utilizadas para suministrar agua desde pozos, y con menos frecuencia se usan para suministrar agua desde un pozo. El uso de este tipo de bomba tiene una limitación, que es la incapacidad para elevar el agua desde una profundidad de más de 8 m, si el espejo de agua en el pozo está por debajo de 8 m, entonces no funcionará para elevar el agua con una bomba convencional. Para que la bomba aumente el agua desde una mayor profundidad, se debe incluir un dispositivo adicional en el sistema, que se llama un eyector. No siempre es posible encontrarlo a la venta, y los precios pican, y hacer un expulsor para una estación de bombeo con sus propias manos con materiales de desecho es bastante realista. Por supuesto, no será tan efectivo como un eyector de producción industrial, pero está garantizado para agregar unos 5 m a la profundidad faltante.

¿Cómo funciona un eyector?

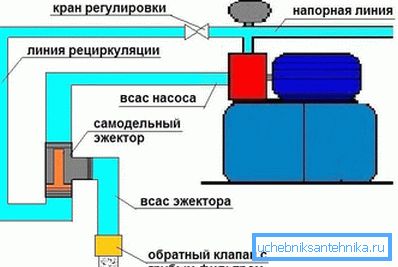

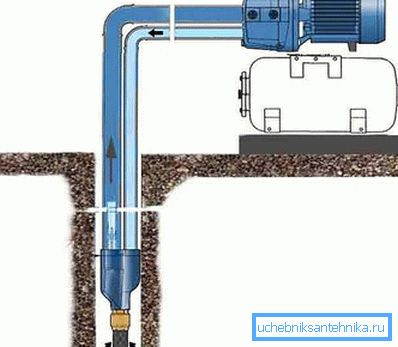

El principio de funcionamiento del eyector se basa en el movimiento del agua en la tubería, que al entrar en la parte suavemente afilada del eyector aumenta su velocidad, dando como resultado una zona con presión reducida, donde el agua se extrae del exterior. El eyector externo de la estación de bombeo funciona suministrando agua a través de una tubería de recirculación, la corriente, al ingresar a la parte cónica, aumenta la velocidad, formando una zona con presión reducida, donde el agua es aspirada desde el exterior para compensar la baja presión. En otras palabras, el eyector empuja el agua a una altura desde la cual la bomba ya puede aspirar.

La eficiencia del eyector se caracteriza por el coeficiente de eyección, que muestra la cantidad de agua aspirada por unidad de agua recirculada. En nuestro caso, el coeficiente de eyección para el agua es de 0.12, es decir, cuando el caudal en el eyector es de 1000 l / h, el eyector aspirará aproximadamente 120 l / h.

El diseño del eyector (opción 1).

El eyector más simple se puede ensamblar sobre la base de una te y un estrangulador: estos detalles servirán como el tubo Venturi en una versión muy simplificada. Los elementos conformados para el eyector se pueden utilizar de varios materiales (metal, plástico). En este caso, el diseño del eyector se ensambla a partir de una T de latón y accesorios de pinza para tubos de metal.

El diámetro de los elementos conformados para el diseño del eyector se toma dependiendo del rendimiento de la estación de bombeo y del diámetro del tubo de succión y recirculación, el diámetro del tubo de succión no puede ser inferior a 25 mm. En nuestro diseño, una camiseta con un diámetro de 20 mm se utilizará con una tubería de succión de 26 mm y una tubería de recirculación de 12,5 mm conectada a ella.

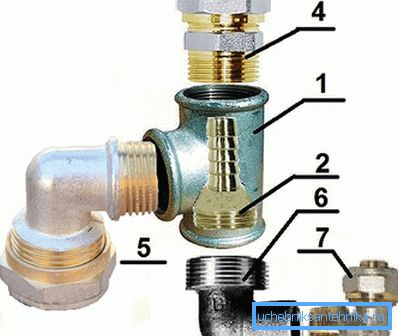

1. ¿Tee? "Mm.
2. La unión? Mm y con rama de 12 mm.
3. Adaptador de 20? 25 mm.
4. Ángulo 90? (externo / interno) para una tubería de plástico? "? 16 mm.
5. Ángulo 90? (externo / interno) para una tubería de plástico? "? 26 mm.
6. Ángulo 90? (externo / interno)? "??".

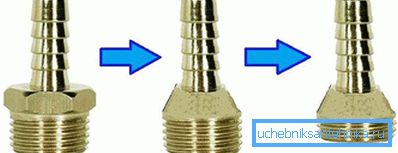

La dificultad en este diseño puede hacer que un estrangulador, tenga que ser ligeramente modificado, es decir, para convertir el hexágono a un estado en forma de cono.

La base inferior del cono formado debe tener un diámetro de unos pocos milímetros más pequeño que el diámetro exterior de la rosca de la boquilla, también es necesario acortar su rosca a un máximo de cuatro vueltas. Usando un troquel, debe conducir el hilo y cortar unas cuantas vueltas más en el cono resultante.

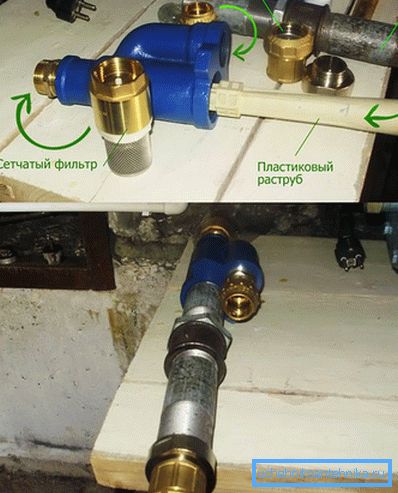

Ahora puedes montar el eyector. Para esto, el accesorio (2) se atornilla estrechamente dentro de la te (1) de modo que el racor vaya 1–2 mm más allá del borde superior de la salida lateral de la te, y de modo que queden al menos cuatro vueltas en la rosca interna de la te, para poder atornillar la salida. (6). Si se pierde la rosca libre restante del tee, será necesario afilar las roscas de la unión, en caso de que falte la longitud de la unión, puede colocar una pieza de la tubería en ella. Por la salida (5) a través de la cual se succionará el agua, es necesario conectar una válvula de retención para que cuando se inicie el sistema, el agua no se derrame del sistema de suministro de agua de succión y recirculación, de lo contrario el sistema no se iniciará. También debe sellar todas las conexiones roscadas con cualquier sellador.

Dicho eyector no tendrá un alto coeficiente de eyección debido a la imperfección del diseño del tubo Venturi, por lo que se puede usar para elevar agua desde una profundidad de no más de 10 m.

Opcion 2

Hay otra opción sobre cómo hacer un eyector, tal diseño es más eficiente en vista de un tubo Venturi más perfecto, es más difícil de fabricar, pero el coeficiente de eyección será más alto que en el modelo anterior.

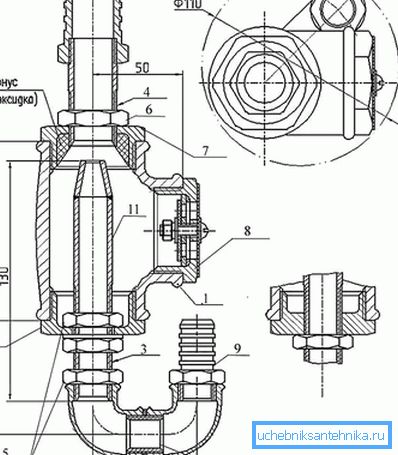

1. ¿Tee? 40 mm.
2. Tap 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Contratuerca 1/2 "mm.
6. Contratuerca 3/4 "mm.
7. Talón
8. Válvula de retención
9. Unión 1/2 "mm.
10. Montaje 3/4 "mm.
11. Boquilla 10 mm.
12. Sgon roscado 1/2 "mm.

Tal eyector está hecho de piezas con forma de acero. Como boquilla (11) puede usar un tubo de cobre, hacer cortes longitudinales, comprimir y soldar las costuras. En los tapones (7) es necesario hacer agujeros de un diámetro adecuado y cortar las roscas para atornillar en las pendientes (3 y 4) y fijarlas con tuercas de seguridad. La boquilla deberá fijarse en el barrido mediante soldadura.

Características de instalación y funcionamiento.

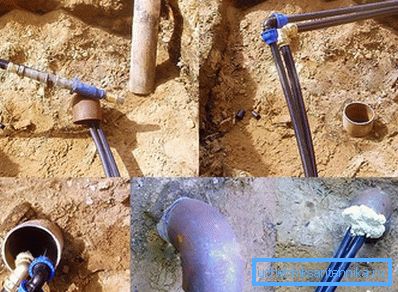

El trabajo del eyector será efectivo solo en bombas potentes, al menos 1 kW con alto rendimiento, y la profundidad de instalación del eyector no más de 20 m, la instalación más profunda reduce drásticamente la eficiencia del eyector. Para que cuando la bomba con el eyector remoto no falla, es necesario colocar los tubos de entrada en el eyector estrictamente verticalmente. Asegúrese de tener un filtro grueso delante de la bomba, ya que dichas bombas son muy vulnerables a las partículas abrasivas que pueden dañar la bomba. Antes de la bomba, en el tubo de recirculación, es imperativo instalar una válvula para que pueda ajustar la cantidad de agua de retorno, ajustando así la eficiencia de la succión del eyector.
