Estaciones de bombeo de pozos: definición, principio de
Muchas casas de verano y casas de campo no tienen sistemas centrales de suministro de agua y se ven obligadas a equipar sus propias fuentes en forma de pozos o pozos, ya que la presencia de agua ininterrumpida es uno de los principales indicadores de confort.
Para garantizar un suministro de agua ininterrumpido, se instala una estación de bombeo especial en el pozo o en el pozo, que proporciona una vivienda o sitio con presión constante del agua. Esto lo hace independiente del sistema central, los vecinos o el agua traída por los petroleros.
Estas estaciones generalmente se recolectan de manera independiente y se instalan en pozos abisinios, donde el nivel del acuífero se encuentra a una profundidad de 5 a 15 metros.
¿Qué es una estación de bombeo?

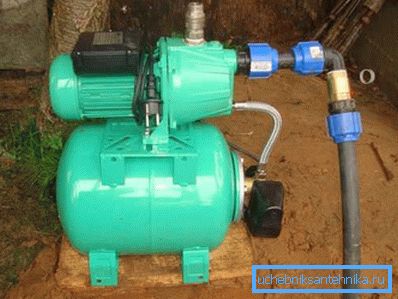

La estación de bombeo para el pozo Abisinio es un conjunto de varias unidades y un sistema de tuberías que sirve para elevar el agua potable de un pozo, limpiarla y crear una presión constante e ininterrumpida en el sistema de suministro de agua del hogar..
Las estaciones pueden diferir entre sí:
- la presencia de diversas unidades;
- sistema sensor;
- poder
Sin embargo, el principio de funcionamiento es el mismo para todos.

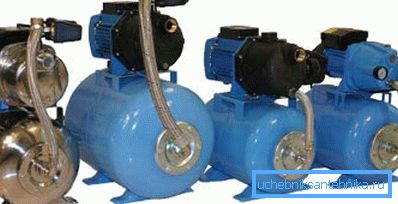

El paquete de tal sistema incluye:
- Bomba autoaspirante para forzar el movimiento del fluido;

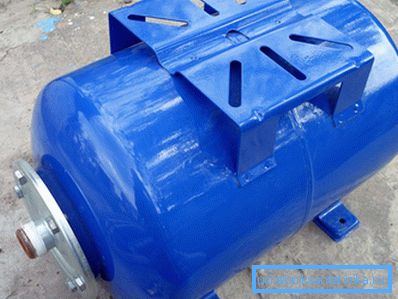

- Acumulador hidráulico con un volumen de 10 a 100 litros, según el número de consumidores y el volumen requerido de fluido consumido;
- interruptor de presión en el sistema;

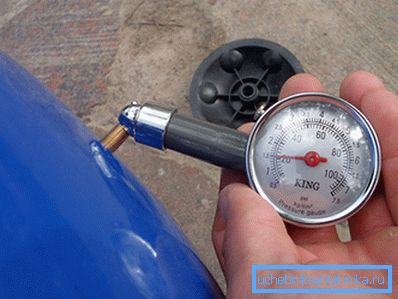

- manómetro
- tuberías para dirigir el agua a los consumidores;
- Sistema de filtro grueso y fino.
Componentes como el acumulador hidráulico y la bomba eléctrica se seleccionan para cada sistema por separado, teniendo en cuenta muchos indicadores. Antes de elegir una estación de bombeo para un pozo, es necesario realizar una gran cantidad de cálculos.
Es extremadamente difícil determinar los parámetros del sistema por su cuenta, por lo que se recomienda contactar a empresas especializadas, donde ingenieros calificados, con amplia experiencia, harán todo el trabajo necesario. El precio de dicho servicio no es tan alto, pero no debe descuidarlo.
Principio de funcionamiento

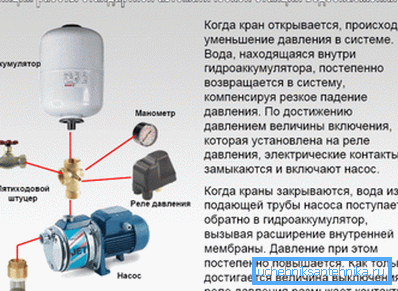

El principio de funcionamiento de la estación es lo más sencillo posible. La bomba eléctrica llena el tanque de suministro con agua, lo que genera presión en el sistema de suministro de agua del pozo. Cuando abre la válvula en cualquier consumidor, la presión en el tanque de suministro comienza a disminuir.
Al alcanzar el valor mínimo, el interruptor de presión se activa y enciende la bomba eléctrica. Después de que la bomba haya llenado el tanque y creado la presión máxima requerida, el relé se vuelve a activar y apaga la bomba.
Muchos sistemas están equipados con sistemas automáticos que controlan la carga de la bomba, su temperatura y velocidad. En ausencia de fluido en el sistema o sobrecalentamiento del motor eléctrico, la automatización lo desconecta, evitando que se rompa.
Tipos de bombas
En la mayoría de los casos, la estación de bombeo en el pozo se completa con bombas centrífugas de auto-succión, que pueden tener dos variantes del diseño:
- el eyector está integrado en la carcasa de la unidad;
- eyector remoto
- unidades sin eyector;
- Bombas multietapa.

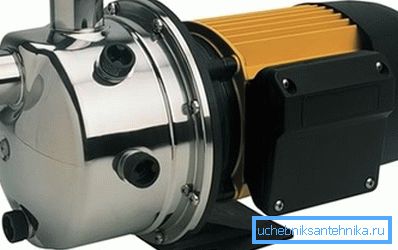

- Las unidades con un eyector incorporado (foto) proporcionan alta presión en el sistema, el chorro de salida puede alcanzar los 40 metros, sin embargo, el fluido de trabajo se puede elevar desde una profundidad de no más de 8 metros. Tales unidades pueden funcionar en ausencia de líquido sin sobrecalentamiento. En la puesta en marcha, la bomba expulsa el aire acumulado del sistema y luego extrae líquido. Tales bombas son confiables, pero también tienen la desventaja del ruido. Es por esta razón que una estación de bombeo se instala inicialmente en el pozo para silenciar el ruido.

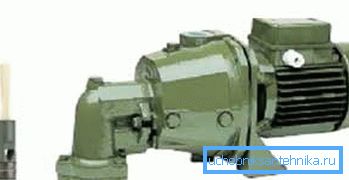

- Las unidades con un eyector portátil (foto) pueden elevar el agua desde una profundidad de hasta 45 metros. Tales unidades cuando funcionan producen poco ruido y generalmente se instalan en la casa. El eyector remoto se introduce en el pozo y se sumerge en agua. Estos dispositivos consumen una pequeña cantidad de energía con un alto rendimiento, pero con el aire en el sistema, la bomba se sobrecalienta y se apaga rápidamente. Para evitar que el fluido salga de nuevo al pozo, se instala una válvula especial de no retorno en la línea de succión.
- Las estaciones sin eyector (foto) son fundamentalmente diferentes de las estaciones eyectoras de acuerdo con el esquema de operación. El principio de operación es un sistema de niveles múltiples de pozos, cada uno de los cuales tiene su propia bomba, que bombea agua al siguiente nivel. El tanque de trabajo principal está instalado a cierta altura sobre el suelo, creando así la presión gravitacional natural del agua en el sistema de agua de la casa. Dicho sistema se utiliza para proporcionar agua a un gran número de consumidores en un área en particular. Hoy podemos observarlos en forma de altas torres de agua con una parte superior extendida, pero en casas privadas, tal sistema rara vez se usa debido a la dificultad de instalación.

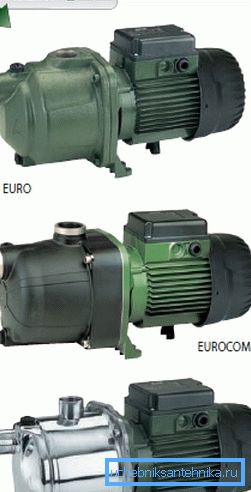

- La estación de bombeo para el pozo abisinio con una bomba centrífuga (vórtice) de múltiples etapas se usa en sistemas donde se necesita una presión muy alta. Las unidades en su diseño son lo más simples posible y funcionan prácticamente sin ruido. No necesitan una válvula de retención, ya que inicialmente están equipadas con ellos. Puede trabajar en ralentí y no tener miedo al aire. Sin embargo, requieren un buen sistema de filtración, ya que un pequeño grano de arena, si se libera en la bomba, puede dañarlo.
Cómo elegir una estación de bombeo
La elección de una estación de bombeo para un pozo es el evento más importante. Hoy en día, hay una gran cantidad de fabricantes diferentes en el mercado que, con su surtido, pueden satisfacer las necesidades de cualquier cliente.
Consejo: antes de tomar una decisión sobre la adquisición de una estación de este tipo para su hogar, primero debe examinar las características de la fuente en sí. Cada pozo o pozo se suministra con instrucciones de uso con especificaciones técnicas.
De este manual puedes averiguar:
- profundidad de pozo
- diámetro de la carcasa;
- nivel de agua estático y dinámico en la fuente;
- caudal bien
- rendimiento
Después de revisar todos estos datos, podrá comprender qué estación de bombeo elegir para el pozo, para que funcione de manera eficiente y sin sobrecargas.
A continuación, debe obtener la cantidad promedio de agua consumida, teniendo en cuenta indicadores tales como:
- el número de residentes en la casa;
- disponibilidad de sistemas de riego o riego;
- Electrodomésticos de consumo de agua (caldera, lavavajillas, lavadora).
Vale la pena señalar que tales cálculos son extremadamente difíciles de realizar sin conocimientos teóricos especiales, por lo que los profesionales que utilizan programas especiales de computadora deben calcular la estación de bombeo del pozo.
Donde instalar una estación de bombeo
La estación se puede instalar en tres lugares:
- cajón bien;

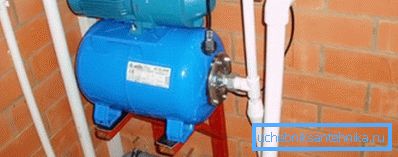

- sótano de una vivienda;
- estructura separada
En términos de practicidad y facilidad de mantenimiento, es mejor elegir una unidad en el sótano de la casa. En este caso, el sótano debe estar aislado de la humedad y tener calefacción, ya que el sistema tiene componentes eléctricos que pueden fallar y provocar un cortocircuito, y también puede congelarse si la temperatura en el sótano cae por debajo de cero en invierno.
La unidad debe instalarse en un soporte de madera o plástico sin tocar las paredes del edificio, ya que durante el funcionamiento, la bomba eléctrica genera vibraciones.

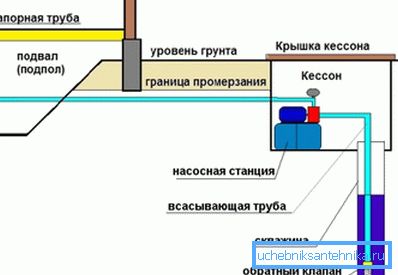

Si instala una estación de bombeo para un pozo con sus propias manos en el cajón debido al ruido del motor eléctrico, entonces el cajón debe calentarse adicionalmente y la estación debe instalarse por debajo del nivel de congelación del suelo. Por lo general, en áreas templadas, el nivel de congelación no supera los 2,5 metros.
Consejo: si la profundidad de la mina es más de 12 metros, entonces es mejor usar una estación de dos tuberías con un eyector. Con una profundidad de pozo inferior a 12 metros, un solo sistema de tubería es suficiente.
Si el sistema genera mucho ruido, pero no desea introducirlo en el cajón debido a los inconvenientes del mantenimiento, puede construir una pequeña extensión junto a un pozo o una casa, en la que se ubicará la estación. Sin embargo, esta estructura debe ser aislada, impermeabilizada y con ventilación para la habitación.
Instalación de la estación y procedimiento de conexión.

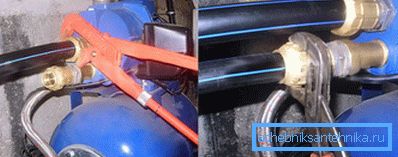

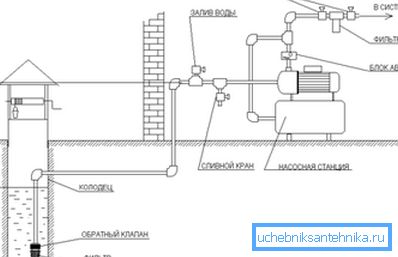

Consideremos en detalle la conexión de la estación con un eyector al sistema de suministro de agua de un edificio residencial.
- lo primero que va al eyector (dispositivo de fundición con tres salidas);
- se monta un filtro de malla en el lado de succión del eyector para evitar que entren partículas grandes al sistema;

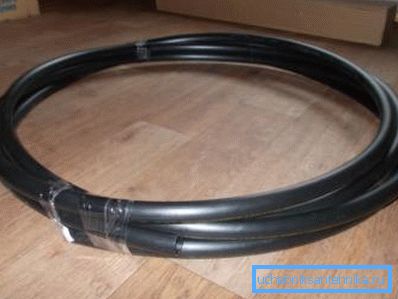

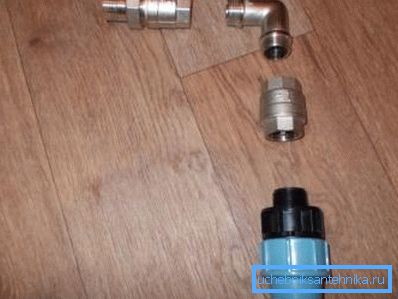

- Los acoplamientos adaptadores están conectados a las salidas del eyector para conectarse a tuberías de plástico (si no están incorporadas en el propio eyector);
- Las tuberías de plástico se colocan en las zanjas de la tubería (las zanjas se cavan a una profundidad debajo del suelo, se congelan y proporcionan aislamiento adicional);
- el eyector se instala a la profundidad deseada y el orificio de la salida de la tubería desde el pozo se sella herméticamente;
- por lo general, se instala un filtro de agua gruesa antes de ingresar a la bomba, que purifica el agua de pequeñas partículas de arena;
- en la salida de la bomba coloque un filtro fino, que purifica el agua de los elementos pesados disueltos en forma de hierro y sales;
- La red eléctrica para alimentar la unidad debe estar equipada con su propia máquina automática.
Presta atencion Es necesario ajustar el interruptor de presión correctamente y asegurarse de que funcione la primera vez que se inicie. Por lo general, el fabricante adjunta instrucciones para el ajuste fino.
Dado que dichos sistemas funcionan con motores eléctricos y tienen una gran cantidad de componentes electrónicos para garantizar un funcionamiento adecuado, es extremadamente importante proteger el equipo contra las sobrecargas de energía en la red eléctrica. Los protectores contra sobretensiones normales no son adecuados para esto.
Conclusión
Se recomienda encarecidamente obtener una fuente de alimentación ininterrumpida. Puede instalar un sistema de protección especial en el sistema eléctrico de toda la casa, pero dicho equipo es bastante caro.
Es extremadamente importante controlar el estado de todos los filtros que están integrados en el sistema y evitar que se obstruyan. Cuanto más sucio está el filtro, más difícil es para la bomba bombear agua y tiene que trabajar con cargas elevadas. Y esto provoca un sobrecalentamiento, un mayor desgaste de las piezas de frotamiento y una vida útil más corta.
También asegúrese de ver el video en este artículo para reponer la base de conocimientos con información útil.
