Estación de suministro de agua: información general y
¿Qué son las estaciones de bombeo de agua? ¿Qué funciones pueden desempeñar en los sistemas de abastecimiento de agua de casas privadas y multifamiliares? ¿Cómo conectar correctamente la estación de bombeo al suministro de agua cuando se suministra agua desde el pozo? Vamos a resolverlo.

Que es

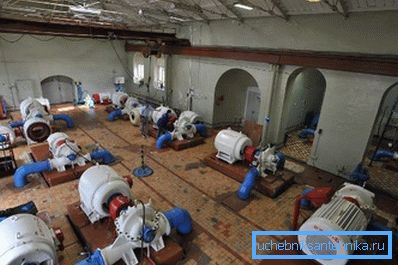

El bombeo de un edificio de apartamentos es una o varias bombas fijas que suministran agua a los pisos superiores con una falta de presión en la ruta.
¿En qué casos es necesaria su instalación?
- Con edificios circundantes de poca altura.. En SNiP 2.04.02-84, se recomienda directamente para áreas construidas con casas de un piso para mantener la presión en las tuberías de agua a un nivel de 10 metros.
Referencia: 10 metros de columna de agua corresponden a una sobrepresión de una atmósfera. Hablando de una manera un tanto simplificada, cada atmósfera de presión en la línea proporciona el aumento de agua a tres pisos.
- Con un deterioro significativo de la carretera y la imposibilidad de su reparación o reemplazo por cualquier motivo.. Las tuberías de acero, que reemplazaron las tuberías de agua de hierro fundido en la segunda mitad del siglo pasado, durante veinte o treinta años de funcionamiento, están cubiertas de cal y óxido, lo que lleva varias veces a disminuir el rendimiento.
- Con diferencias significativas en el terreno.. La presión de 3.5 kgf / cm2 es suficiente para proporcionar agua a un edificio de nueve pisos en una llanura; pero para la misma casa, de pie en una colina de 20 metros, es necesario tener al menos 5,5 kgf / cm2.

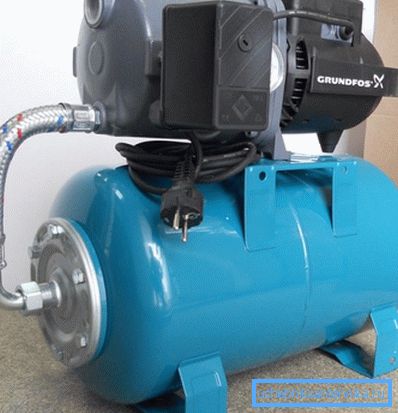

Las estaciones de agua para suministro de agua doméstica o para casas de verano son bombas centrífugas de superficie relativamente ineficientes con sus propios acumuladores que proporcionan suministro de agua autónomo de fuentes naturales.
Como, como ya se mencionó, la caída de presión en una atmósfera puede elevar una columna de agua en 10 metros, cualquier estación de superficie no puede operar a una distancia mayor del espejo de agua a la superficie. El impulsor de la bomba no crea un vacío absoluto, por lo tanto, en la práctica, la profundidad máxima es aún más pequeña: 7-9 metros.
El precio de las bombas de superficie más baratas es de unos 4-5 mil rublos. El costo máximo está determinado tanto por el desempeño del producto como por el nombre del fabricante: puede encontrar estaciones para la venta que le costarán al propietario 100 o más mil rublos.
Nota: los productos occidentales cuestan mucho más caros que los dispositivos domésticos con la misma funcionalidad. Motivos - gastos de envío y aranceles.

Para familiarizar al lector con el tema de nuestra investigación, presentamos las principales características de la estación de bombeo de producción doméstica de BISON ZNAS-1200.
Parámetro | Significado |
Energia electrica | 1200 vatios |
Espejo de profundidad de agua | Hasta 9 metros. |
Cabeza maxima | 40 metros |
Rendimiento | 3.78 m3 / hora |
Valor minorista | 8850 rublos |
Asamblea
La conexión de la estación de bombeo al suministro de agua está determinada principalmente por su clase.

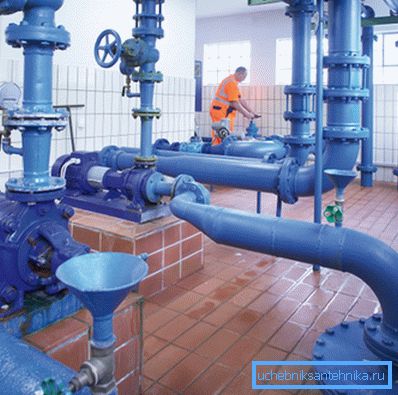

Intercambio

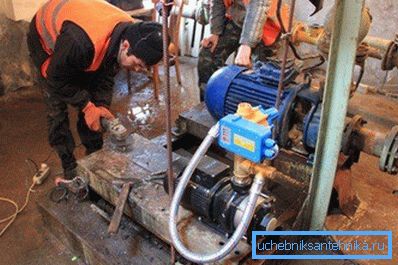

Los intercambios estacionarios se montan sobre una base de concreto reforzado que no tiene una unión con la base del edificio (para excluir la transmisión de vibraciones). La cama de la estación es generalmente anqueada a la base; Los soportes antivibración (resorte o con juntas de goma) se utilizan con menos frecuencia.

El puerto de succión de la cóclea de la bomba (ubicado a lo largo de su eje longitudinal) corta en el conjunto del medidor de agua después de las válvulas y el contador; La salida está conectada directamente al embotellado de agua fría. Entre los amarres se requiere un bypass más grande que el diámetro de la bomba con una válvula de retención, una válvula o una válvula.
¿Por qué es necesario?
- Cuando la bomba está en funcionamiento, la derivación está bloqueada y no permite que el agua conduzca en círculo.
- Cuando se apaga la bomba, el bypass abierto suministra agua a la casa, sin limitar su flujo a los amarres y la pasabilidad del caracol.
Además: un flujo constante de agua a través de la bomba inactiva conducirá a un crecimiento excesivo rápido de la cóclea.
Al instalar la cóclea y el motor eléctrico, sus ejes deben ser estrictamente coaxiales: la paliza destruirá rápidamente la conexión del tubo de acoplamiento o brida.
Si, por alguna razón, no se puede garantizar la coaxialidad, una simple instrucción salvará la situación:
- El motor y la cóclea se extienden sobre la cama de manera que entre las bridas de los ejes hay 3-4 cm.
- Las bridas están conectadas con tiras flexibles apretadas con pernos. Son fáciles de cortar sus propias manos de la cinta transportadora.

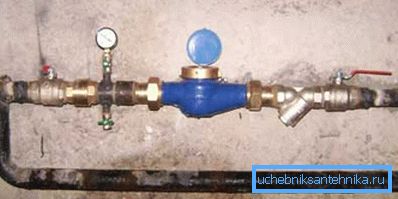

Antes de instalar la bomba, se recomienda encarecidamente instalar un sumidero. La arena y la escoria no son infrecuentes en el suministro de agua fría; golpeando un impulsor giratorio, en el mejor de los casos acelerarán su desgaste, y en el peor, desmenuzarán una o más cuchillas.

Además, el amarre es mejor para proporcionar un bombeo de la válvula de cierre. Las grúas esféricas son las más adecuadas para esta función: además de la tolerancia a fallas, tienen una resistencia hidráulica excepcionalmente baja.

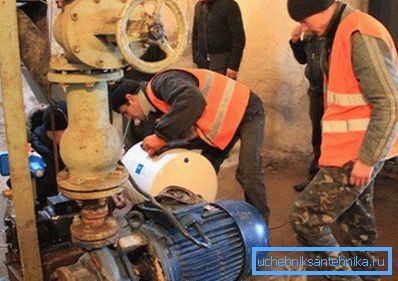

El mantenimiento periódico de la bomba se reduce al empaquetamiento periódico de la glándula.
Suministro de agua del pozo.
En este caso, el esquema de conexión de la estación de bombeo al sistema de suministro de agua es extremadamente simple: basta con conectar la salida de la bomba al sistema de suministro de agua, bajar el tubo de admisión a un pozo u otro depósito y suministrar energía.
Sutilezas, sin embargo, hay aquí.

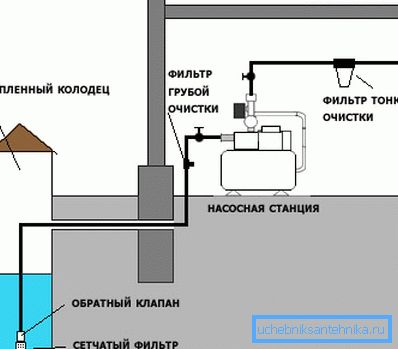

- El extremo del tubo de admisión debe estar provisto de una válvula de retención. De lo contrario, si detiene la alimentación eléctrica de la bomba, el agua simplemente volverá a fluir.
- ¿Cómo conectar la estación de bombeo al suministro de agua si planea usar el agua durante todo el año? Es necesario aislar el pozo y la bomba instalada de manera confiable, y colocar la entrada de agua desde el pozo más profundo que el nivel de congelación. La forma más sencilla de realizar un aislamiento térmico confiable con sus propias manos es construir una casa con paredes aisladas sobre el pozo.
Por cierto: la casa al mismo tiempo resuelve completamente el problema del ruido de la bomba.
- Para proteger la bomba de residuos (ramas, hojas muertas, etc.), la entrada está protegida por un filtro de malla.

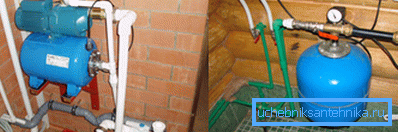

- La instalación después de la estación de bombeo de un hidroacumulador adicional ayudará a aumentar los períodos de inactividad de la bomba. Cuanto mayor sea su capacidad, mayor será la pausa en la estación. El esquema con un acumulador adicional, sin embargo, solo funcionará hasta que la velocidad de bombeo supere el caudal del pozo.

Conclusión
Esperamos que nuestro material sea útil tanto para la instalación de intercambio como para la construcción de un sistema autónomo de suministro de agua de una casa o casa de campo privada. El video en este artículo, como siempre, ofrecerá información adicional. ¡Éxitos!
