Estación de bombeo de pozos: dispositivo, variedades,
Para el mantenimiento de pozos, se utilizan diversos equipos de bombeo: también se trata de equipos de superficie con acumuladores o tanques de almacenamiento, y dispositivos sumergibles y bombas mecánicas.
Queremos hablar sobre las estaciones de bombeo para pozos, que pertenecen a sistemas de suministro de agua superficial.

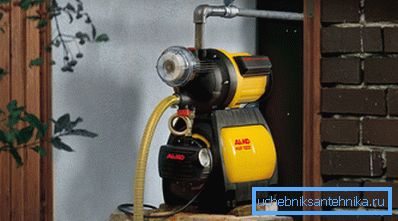

Estación de bombeo
Dispositivo

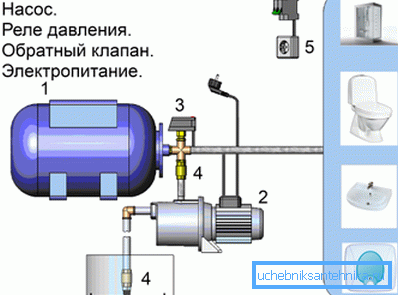

En general, una estación de bombeo típica es un sistema que consta de los siguientes elementos básicos:
- Hidroacumulador. Este es un tanque en el que el agua se bombea a una cierta presión, lo que permite que el sistema satisfaga las necesidades del sistema de suministro de agua. Este dispositivo le permite evitar el arranque constante del motor de la bomba y garantizar una presión y presión estables en el sistema;
- Bomba En esta capacidad, se utilizan con mayor frecuencia los autocebados centrífugos o los agregados de vórtice. El sistema de entrega puede estar equipado con un eyector remoto o interno, lo que aumenta la posibilidad de succión debido al efecto Bernoulli, al tiempo que reduce el rendimiento general del sistema;

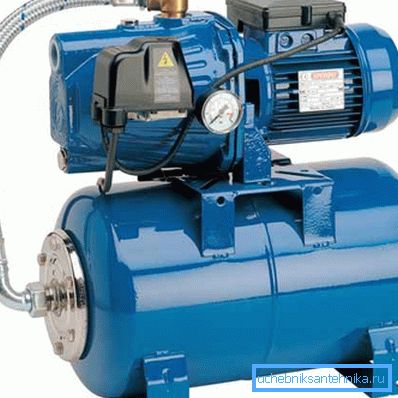

- Interruptor de presión Aquí vemos un elemento del sistema de control automático, que se configura de modo que cuando la presión aumenta por encima de un valor predeterminado, el relé apaga la fuente de alimentación al motor de la bomba, y cuando la presión cae por debajo de un valor predeterminado, el motor vuelve a encenderse;
- Válvula de retención Este elemento del sistema no permite que los líquidos fluyan en la dirección opuesta y salgan del tanque del acumulador o de la boquilla de inyección de agua, porque si el aire ingresa al sistema, la bomba puede fallar;
- Nodo de conexión de energía. Es un enchufe común monofásico o trifásico (según el diseño) para la toma de corriente correspondiente, y también contiene fusibles y un sistema de puesta a tierra.

El acumulador es muy simple: dentro de un cilindro de acero hay un bulbo de goma, alrededor del cual hay aire comprimido. La pera está conectada a la entrada, donde el agua se bombea a través de la válvula de retención, y desde donde esta agua ingresa al sistema de suministro de agua cuando el grifo u otro dispositivo sanitario está abierto.
Al bombear agua la pera aumenta en volumen, comprimiendo el aire en el cilindro. Por lo tanto, la energía cinética del motor de la bomba se almacena como la energía potencial de un gas comprimido que tiende a exprimir el fluido de una pera. En la entrada del interruptor de presión del conjunto del cilindro, que está incrustado en el espacio del circuito de alimentación del motor de la bomba.

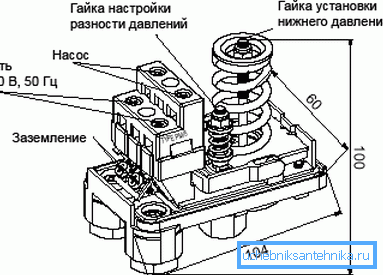

Con la ayuda de tuercas especiales, el relé se ajusta para que cuando se alcanza el límite de presión superior, el relé abra el circuito y el motor se apague. Luego, cuando se bombea agua a la red de agua durante su funcionamiento, la presión en el cilindro de la batería cae, y cuando la presión establecida por el sintonizador establece el límite de presión más bajo, el relé cierra el circuito y el motor comienza a bombear agua hacia la bombilla del cilindro de la batería nuevamente.

Presta atencion El diseño de la estación de bombeo se basa en el principio de autorregulación o control automático del sistema. Los valores de la presión de encendido y apagado de la bomba se determinan sobre la base de los parámetros del sistema de suministro de agua, el número de puntos de toma de agua, la productividad del pozo y otros parámetros.
Especies

Para saber cómo elegir una estación de bombeo para un pozo, tendremos que entender los tipos de estaciones y entender cuáles son sus diferencias..
Hay tres tipos principales de sistemas, dependiendo del diseño del sistema de succión de líquidos:
- Sistema de aspiración directa. La bomba crea un vacío en la tubería de admisión de agua, y la presión atmosférica empuja el líquido dentro de esta tubería. El problema del sistema es que, debido a la presión de aire limitada en la atmósfera de nuestro planeta (alrededor de 1013, 25 hPa), la columna de agua que esta presión puede empujar hacia arriba es un poco más de 10 metros;
- Sistema con eyector integrado. Aquí hay una succión indirecta de agua: la bomba crea un chorro que, al pasar por la boquilla del eyector, crea una presión reducida en la cámara de succión y, bajo su acción, extrae agua del pozo. La ventaja de este sistema es que la bomba está asegurada contra el funcionamiento en seco, porque bombea continuamente agua en el circuito de recirculación;

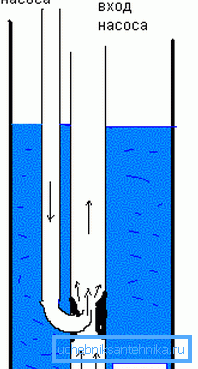

- Sistema de eyector remoto. En este caso, el diseño supone que el eyector está sumergido en el pozo, y ahora la altura de la columna no nos concierne, ya que el aparato está ubicado cerca del espejo de agua. Aquí, la succión también se lleva a cabo debido al efecto Bernoulli de manera indirecta, pero el rendimiento y la eficiencia del sistema están a favor de la posibilidad de elevar el agua desde una gran profundidad.

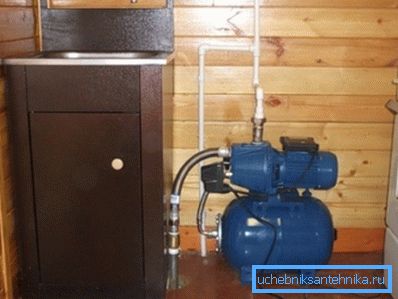

El primer tipo de sistema puede usar una estación de bombeo para un pozo abisinio, ya que su profundidad no excede las capacidades de la presión atmosférica. Además, este sistema es adecuado para fuentes de arena poco profundas, pero si su profundidad alcanza los 15 metros (todo lo que es mayor que 9), dicha estación no funcionará.

El segundo tipo tiene el mismo alcance que el primero, simplemente está protegido contra las averías de la bomba debido a los tapones de aire que ingresan a la tubería. Este es un diseño más progresivo, pero su precio es más alto.

El sistema con eyector remoto (sumergible) le permite bombear agua desde una profundidad de unos 40 metros. La mayoría de las veces, esta opción se usa a una profundidad de 20 metros o 25 metros, pero el rendimiento de una bomba de este tipo se limita a una eficiencia baja y, por lo tanto, no funciona bien para granjas con una gran cantidad de puntos de toma de agua.
También hay construcciones donde, en lugar de un hidroacumulador, se usa un tanque de almacenamiento, en el cual la bomba se enciende y apaga mediante un mecanismo de flotación. Tal modelo se considera obsoleto, ya que cuando falla el flotador, el agua inundará su casa y no lo detendremos en detalle.
Para la comodidad de calcular el consumo de agua de la plomería en el hogar, hemos compilado una tabla con valores promedio del consumo de varios accesorios de plomería:
No. n / n | Punto de toma de agua | Consumo medio, m3 / h |
1 | Grúa de riego | 1.5 |
2 | Bañera de hidromasaje | 1.4 |
3 | Baño estándar | 1.1 |
4 | Lavadora | 0.7 |
5 | Cubículo de ducha | 0.7 |
6 | Lavavajillas | 0.7 |
7 | Fregadero de cocina | 0.7 |
8 | WC "tulipán" | 0.7 |
9 | Urinario | 0.4 |
10 | Bidet | 0.4 |
Si suma el flujo de todos sus puntos de agua, obtendrá el rendimiento necesario requerido para el funcionamiento simultáneo de todos los grifos.
Presta atencion Para determinar el tipo de equipo que necesita, debe conocer el nivel del espejo de agua en el pozo (nivel dinámico), así como el rendimiento requerido del sistema de suministro de agua. Conociendo estos parámetros, puede seleccionar fácilmente la unidad deseada.
Beneficios

Como se sabe, no solo las estaciones de superficie, sino también las bombas sumergibles se utilizan para equipar los acuíferos. ¿Cuáles son las ventajas de las unidades exteriores para sumergibles?
No hay muchos de ellos, pero son bastante significativos:
- La ventaja más importante es el bajo costo en comparación con los costosos dispositivos de asiento profundo. Si no necesita proporcionar un mayor rendimiento o bombear agua desde una gran profundidad, entonces no tiene mucho sentido gastar dinero en un dispositivo sumergible para un pozo;
- La ubicación de la superficie permite un acceso fácil y conveniente al equipo para su mantenimiento y reparación en caso de avería o accidente. Para realizar las limpiezas o ajustes de las bombas de pozo profundo, deben retirarse de la carcasa, lo cual es bastante molesto y no siempre fácil;
- Cuando la unidad falla, puede reemplazarse fácilmente, ya que el costo de la sustitución de dicho equipo de bombeo por un pozo no se verá muy afectado por el presupuesto familiar, y la complejidad del trabajo estará disponible incluso para el aficionado;
- Un dispositivo con un eyector incorporado o remoto no teme la entrada de aire en el sistema, ya que el circuito de recirculación llena la succión de la bomba constantemente con agua;
- Muchos modelos de estaciones se pueden utilizar como una opción portátil para regar jardines u otros fines.

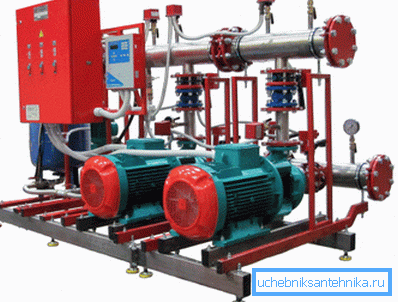

Presta atencion Como se puede ver en las características, es recomendable utilizar sistemas de suministro de agua superficial en el país, en una pequeña granja, en un hogar privado con un bajo consumo de agua. Para el mantenimiento de pozos artesianos o granjas muy grandes, tales estaciones no son adecuadas.
Desventajas

Como cualquier otro equipo, los dispositivos de transferencia de agua superficial tienen varias desventajas:
- La profundidad del pozo, que puede ser atendida por una estación convencional sin un eyector sumergible, no es más de 8 a 9 metros. ¿Por qué no 10.3? Esto se debe a la pérdida y las condiciones de trabajo no ideales del equipo;
- Una bomba de superficie o una estación centrífuga produce un ruido bastante perceptible, y cuando el equipo está ubicado dentro de la casa, este ruido será escuchado por sus residentes;

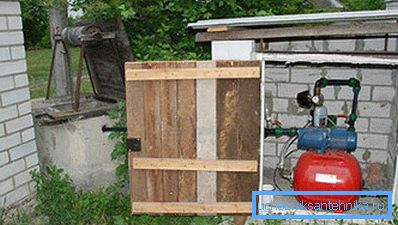

- Al conservar la casa de verano para el invierno, la unidad ubicada en la superficie deberá ocultarse o llevarse con usted, ya que puede ser robada o dañada;

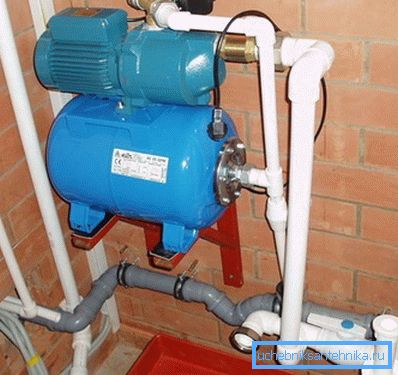

- La estación requiere un lugar determinado en la sala técnica, de servicios públicos o en el sótano, que no siempre es posible asignar;
- Cuando el motor está en marcha, se produce una vibración suficientemente potente que puede dañar las estructuras del edificio circundante y la tubería conectada al sistema.

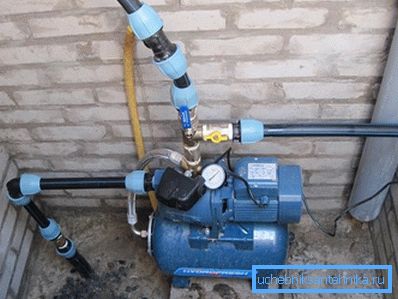

Presta atencion A pesar de todas las deficiencias y limitaciones, la estación de bombeo habitual con una presión de 45 metros es suficiente para las necesidades de una familia de 4 personas.
Asamblea

Para aquellos que desean conectar el equipo con sus propias manos, hemos recopilado una pequeña instrucción:

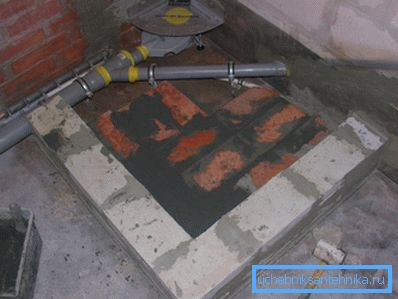

- En la ubicación seleccionada de la estación hacemos una base sólida. La forma más conveniente es hacer un podio de ladrillo u hormigón de 1,2 a 1,4 metros de altura;

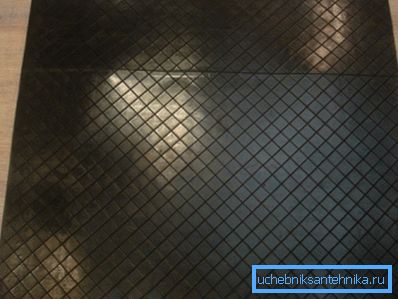

- Colocamos una estera de goma con un grosor de 10 a 20 mm en el podio para amortiguar la vibración. Instalamos el complejo en las piernas, sujetamos las piernas con anclajes al podio a través de los orificios de montaje;

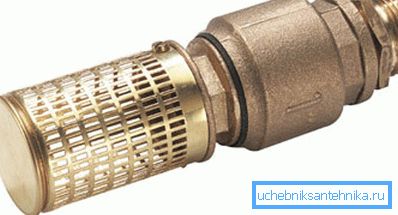

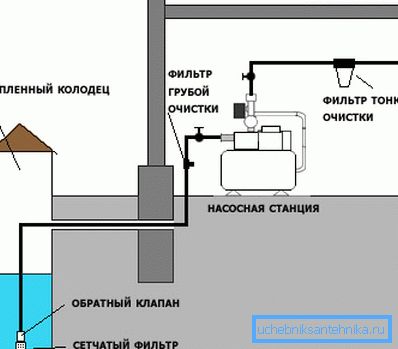

- Desde el pozo hasta el sitio de bombeo, cavamos una zanja muy por debajo del nivel de congelación del suelo, en el que colocamos una tubería de polietileno u otro plástico. Complementamos el extremo de succión del tubo con una válvula de retención y un filtro grueso (una malla de acero inoxidable pequeña y regular;

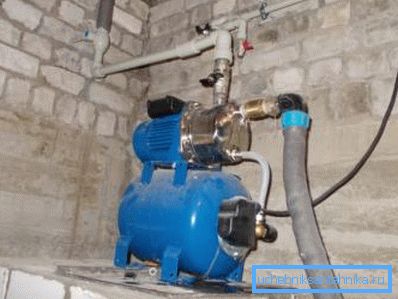

- Al final de la tubería que proviene de la fuente de agua, enrollamos el acoplamiento de una pulgada con una rosca externa, a la que conectamos una válvula de retención, luego una conexión de esquina de metal, seguida de un tapón recto "estadounidense". Todo esto está conectado al puerto de succión del sistema;

- La salida de la unidad continúa con una grúa "americana", a la que sujetamos un acoplamiento giratorio combinado (90 grados) hecho de polipropileno a las roscas. Suelde el tubo de agua al acoplamiento;

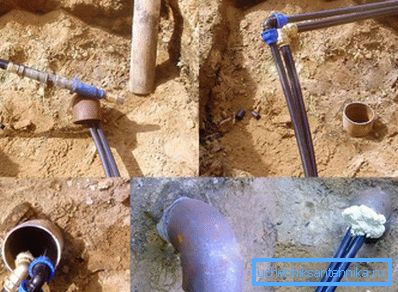

- El tubo de succión vertical está conectado a la parte horizontal de la tubería subterránea con accesorios giratorios o acoplamientos;

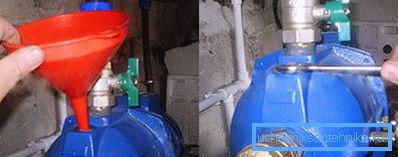

- Llene la bomba con agua a través de un orificio especial (lea las instrucciones del dispositivo), abra los grifos y realice una prueba de funcionamiento del sistema;

- Si la prueba es exitosa, cavamos en las trincheras, sellamos y cerramos el lugar donde las tuberías ingresan al pozo.
Conclusión
Como se puede ver en nuestras instrucciones, la instalación y conexión de la estación de bombeo no es tan difícil. Para ensamblar la tubería, puede llamar al asistente y puede hacerlo usted mismo siguiendo los puntos en la guía provista. También te ayudará video en este artículo.
