Esquema de abastecimiento de agua de pozo: varias opciones

Parecería que una empresa muy seria es cavar un pozo y asegurar su funcionamiento normal. Se necesita mucho trabajo. Pero esto es justo lo que serán las "flores". “Bayas” es todo un trabajo real, comenzará solo más tarde, cuando empiece a implementar su plan de suministro de agua, aquí necesitará habilidades reales y ciertos costos.

Puntos principales

Además, si tal trabajo no está previsto de antemano, está condenado a serias dificultades en la implementación:

• en primer lugar, todo el esquema de suministro de agua deberá ser pensado con anticipación, incluso en la etapa de diseño de la casa;
• en segundo lugar, Es necesario vincular este esquema con un lugar ya determinado de excavación de un pozo;
• en tercer lugar, al crear un pozo, es necesario proporcionar un grifo en la pared del pozo, que luego entrará en la casa; debe tenerse en cuenta que la extracción y la junta en sí deben estar necesariamente por debajo del nivel de congelación del suelo en la estación fría, y este es otro pequeño estudio.

Si todos estos matices fueron cuidadosamente pensados ​​e implementados, la implementación del proyecto será mucho más simple, y en una versión simple se verá como la que se muestra en la Figura "A":

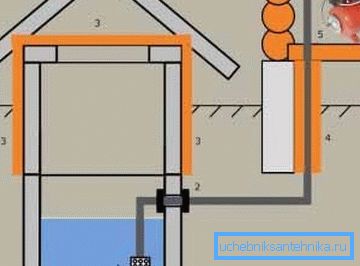

• 1: en el pozo hay un filtro con válvula de retención, incorporado o externo;
• 2 - sistemas para sellar la salida de la tubería desde el pozo; Le recomendamos que preste atención a la calidad perfecta de sellado de esta salida;
• 3 - Aislamiento de la parte superior del pozo; Puede que no sea una parte obligatoria, pero muy recomendable de toda la estructura;
• 4 - aislamiento de toda la sección exterior del tubo; Es muy importante y en ningún caso aconsejamos no descuidarla;

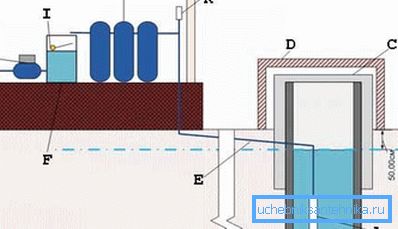

• 5 - Equipos de bombeo ya en el edificio; nota, esta es una característica de este esquema, a menudo la bomba se instala en el pozo mismo, lo que se demostrará claramente en los diagramas a continuación.

El esquema es más complicado con una adición muy importante.

No se recomienda bombear directamente agua directamente al sistema de suministro de agua de la casa, es necesario instalar un colector de agua en forma de un tanque de 40 a 60 litros que, entre otras cosas, proporcionará energía para la casa en caso de situaciones imprevistas.

Dicho esquema con un tanque puede tener los siguientes elementos:

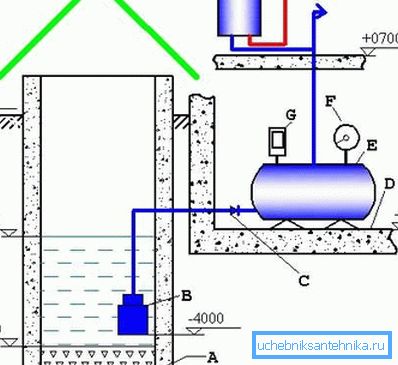

• A - una capa de grava, lo mejor de todo - silicio, que es un excelente filtro natural adicional;
• B - bomba sumergible; aquí la bomba está directamente en el pozo, en contraste con el esquema anterior;
• C - válvula de retención; pero este elemento se deriva del pozo;
• D - todo el esquema está construido en tres niveles: el pozo - el sótano de la casa - la habitación en sí; aquí "D" es el piso del sótano;

• E - tanque de recogida de agua;
• F - manómetro - un elemento esencial del control de presión;
• G - interruptor de presión - y esto ya es necesario para la terminación de emergencia del sistema de suministro en caso de pérdida máxima o un fuerte aumento de la presión;
• H - calentador de agua, como un elemento del sistema ya en el consumidor.

Buen consejo Al diseñar un sistema, asegúrese de considerar la característica útil del esquema presentado con un tanque: aquí están los niveles de colocación de todos los elementos. Por lo tanto, está claro que la profundidad del pozo es de 6 metros, la capa de grava en el fondo es de 50 cm, el agua desde arriba es de 3 metros y el piso del sótano se encuentra a una profundidad de 2,5 metros.

Prestamos especial atención: la bomba está a una distancia de 1,5 metros de la grava; esto es bastante bueno. Para el funcionamiento normal de la bomba, recomendamos instalarla a una altura de 70-80 cm desde la parte inferior.

Circuitos avanzados para todas las ocasiones.

Primero, considere un esquema en el que se adopte una actitud muy delicada con respecto a la pureza del agua suministrada, y esto siempre es bienvenido. Sin embargo, tiene un inconveniente, que puede parecer significativo.

Circuito de limpieza de tres etapas.

Introduciendo otra opción de suministro de agua, que consiste en:

• A - bomba sumergible;
• B - aquí está el nivel del agua subterránea;
• C - aislamiento del pozo; placas de espuma de uso frecuente de 10 pulgadas;
• D - el pozo del pozo para protección contra escombros y lluvia;
• E - fontanería con alambre de calefacción 100 W; parte muy importante, pero también costosa del plan, considerando el costo de la electricidad para la calefacción constante de octubre a abril;

• F - tanque de agua;
• G - otra, ya más potente, bomba en forma de una estación de bombeo de pleno derecho;
• H - toque para el consumidor;
• I - mecanismo de flotador para controlar el funcionamiento de una bomba sumergible; tenga en cuenta que el funcionamiento de la bomba no se controla por la presión en el sistema, sino por el nivel de agua en el tanque de almacenamiento; cuando el nivel en el tanque alcanza el valor límite, la bomba en el pozo deja de funcionar;
• J - sistema de purificación de agua; De hecho, solo los sistemas multietapa dan un efecto real de purificación del agua, cada etapa en la cual es responsable de su tarea de poner el agua en orden;
• K - válvula de retención.

Atribuyamos la siguiente consideración a las desventajas del esquema presentado:

• puede perforar un pozo en lugar del pozo para suministrar agua a su sitio;

• pero el pozo bueno y rentable: el agua está disponible para usted constantemente y con sus propias manos; puede suministrar agua a la casa a través de una tubería o, tomándola desde arriba, lo que se denomina "a la antigua", un balde; Esta oportunidad es muy útil para salir;
• en el esquema presentado, esta posibilidad se excluye debido al bloqueo completo de la salida del pozo en la parte superior por el calentador; Esto debe ser reconocido como un inconveniente menor del esquema.

Nos centramos en la protección.

Es muy importante proteger a todos los elementos del sistema de suministro de agua de la congelación cuando se trata de abastecer a un pozo.

El siguiente esquema puede servir de ejemplo a este respecto:

• A - esta distancia desde el filtro no debe ser inferior a 50 cm;
• B - filtro de filtro;
• C - válvula de retención;
• D - tubería;
• E - Salida del pozo cuidadosamente sellada;
• F - T y válvula de drenaje de agua, como elemento del mecanismo de protección;

Buen consejo El drenaje seguro del agua del sistema es muy importante, pero a menudo se realiza arriba, en el suelo cerca del pozo. Si elige esta opción, le recomendamos que realice una extracción lo más lejos posible del pozo, con la esclusa de arcilla protectora mejor equipada alrededor del pozo.

• G - placas de aislamiento; Tal vez el calentamiento en este lugar es una medida excesiva de protección;
• H - compresor con función de aireación; el elemento de protección penetró en el esquema incluso aquí: la aireación del agua, la saturación con oxígeno, uno de los métodos más efectivos para limpiarlo mediante la oxidación de las impurezas, en primer lugar, los metales; la oxidación se recoge en el fondo en forma de un precipitado, que debe recogerse;
• Yo - bien;

• J - zócalo del sistema de control electrónico - tareas requieren;
• K - la tubería calentada;
• L - protección del cable eléctrico;
• M - el cable está tendido a una profundidad de 50-70 cm;
• O es la profundidad de congelación del suelo; tenga en cuenta el inconveniente del esquema: la tubería debe colocarse a 20-30 cm por debajo del nivel de congelación;
• P - aislamiento; como muestra la práctica, el aislamiento térmico organizado no da el efecto deseado, es mejor calentar la tubería directamente;
• Q - sistema de apagado automático para 6-10 amperios;
• R es un elemento del sistema de apagado que ya está a 25 A;
• S - cable calefactor;
• T - estación de bombeo;
• Tubo en V; diámetro recomendado - 32 mm;
• Conexión a tierra, que nunca debe ser olvidada.

Resolviendo el problema de colocar una bomba sumergible.

La colocación adecuada en el pozo de una bomba sumergible ayudará a garantizar la presión adecuada del suministro de agua y su calidad. Cuando hablamos de la ubicación correcta, nos referimos a la distancia de la bomba al fondo del pozo: debe ser de al menos 50 cm, e idealmente 60-70.

Si la bomba se coloca más abajo, elevará los sedimentos del fondo, que fluirán hacia la tubería y, por lo tanto, degradarán la calidad del agua.

El siguiente diagrama presenta dos opciones para colocar una bomba sumergible:

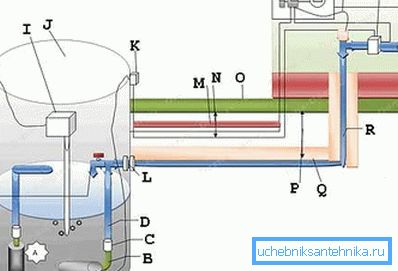

• Y - colocación vertical, cuando el nivel del agua en el pozo y las dimensiones de la bomba en sí lo permiten, la colocación más preferida;
• B - colocación horizontal; esto se usa solo cuando hay una escasez de agua en el pozo, y la distancia hasta el fondo de 15 cm especificada por los desarrolladores debe ser reconocida como inaceptable, pero a menudo no hay nada que puedas hacer al respecto; Solo una conclusión: lo más probable es que el agua entrante primaria se enturbie y tendrá que instalar filtros adicionales.

Los elementos constitutivos del esquema son:

• A - esta es la distancia problemática de 15 cm;
• B - es necesario en esta situación usar una manguera flexible de 1 pulgada;
• C - válvula de retención;
• D - tubería de 32 mm;
• E - ya hay una distancia de 50 cm y esto es normal;
• F - T y válvula de drenaje de seguridad;
• G - aislamiento;
• H - toma eléctrica: el uso de electricidad siempre al aire libre causa problemas con la protección contra la exposición al medio ambiente;

• I - compresor con función de aireación;
• J - bien;
• K - zócalo;
• L - salir del pozo, la calidad de las conexiones no debe causar ninguna queja;
• M - protección del cable;
• O - el cable en sí, que se recomienda colocar a una profundidad de 50-70 cm, pero que coincida con este nivel con la profundidad de congelación del suelo;
• P es la profundidad de la penetración de las heladas;
• Q - aislamiento;
• R - tubería de 32 mm;
• S - puesta a tierra;
• T - corcho automático para 3-6 A;
• V - conector 25 A;
• Cable de calefacción U;
• W - interruptor de presión.

No te olvides de la casa.

No se olvide, al final, por la causa de que se inició todo el alboroto, por el suministro de agua en el hogar.

A continuación se muestra un diagrama que revela los matices de la conexión desde el llamado lado del consumidor:

• 1 - una válvula de drenaje, que debe colocarse debajo del filtro y la estación de bombeo, el costo del error es simple: baja o sin presión de agua;
• 2 - salida triple del filtro grueso;
• 3 - filtro grueso;
• 4 - tubo de acero inoxidable de 1 pulgada de espesor y 15-20 cm de largo;
• 5 - hidroacumulador;
• 6 - el motor y la bomba con un reductor;
• 7 - interruptor de presión con manómetro;
• 8 - la grúa giró con una boca hacia arriba;
• 9 - el embudo insertado en la válvula - debe estar por encima del punto de salida de la bomba;
• 10 - toque que le permite bloquear la línea del calentador;

• 11 - filtro fino con manómetro y válvula de drenaje;
• 12 - válvula de drenaje; Preste atención a esta característica del circuito, el uso de fusibles en situaciones de emergencia, las válvulas de drenaje son muy útiles e importantes;
• 13 - válvula de alivio de presión;
• 14 - válvula de drenaje, su propósito: la liberación del sistema antes del inicio del clima frío;
• 15 - mangueras de succión;
• 16 - extracción de acero inoxidable por debajo del nivel de congelación del suelo;
• 17 - válvula de purga de aire;
• 18 - mezclador de agua caliente y fría;
• 19 - válvula de retención;
• Caldera de 20 - 50 litros;
• 21 - drenar el agua del sistema.

Colector de agua fria

Cualquier sistema de suministro de agua - la masa de conectores y colectores. A continuación se muestra un ejemplo de un colector para la distribución de agua fría suministrada desde un pozo.

El colector de agua caliente puede verse de la misma manera:

• A - al fregadero;
• B - a la batidora de ducha;
• C - para el inodoro y la lavadora;

• D - a la cocina;
• E - tubo colector 32 mm (y 25);
• F - línea del filtro;
• G - más allá del calentador.

La variedad se presenta en 4 salidas, aunque, por supuesto, puede aumentar su número a su discreción, sin olvidar solo el aumento correspondiente en la presión de suministro.

Conclusiones

Sí, la vida solo comienza cuando has completado el trabajo en el pozo. Ahora tendré que demostrarle a mi familia que no tienen que correr tras el agua todo el tiempo en la calle. Para hacer esto, y desde el pozo sacamos un sistema completo de suministro de agua, que requiere mucha previsión y trabajo.

Asegúrese de ver el video adicional en este artículo, ya que puede ayudarlo a elegir el esquema necesario, teniendo en cuenta sus preferencias y condiciones de operación.
