Esquema de abastecimiento de agua: construimos redes de
Los esquemas de las redes de suministro de agua proporcionan lo necesario para la vida y la gestión del suministro de agua, sin lo cual en nuestro tiempo ni una sola vivienda puede hacer. El esquema axonométrico del suministro de agua es el elemento principal del proyecto, sobre la base de la construcción del sistema. Examinaremos los principales tipos de cableado de tuberías dentro y fuera de la casa, y también daremos una serie de consejos útiles para aquellos que decidan construir la red con sus propias manos.

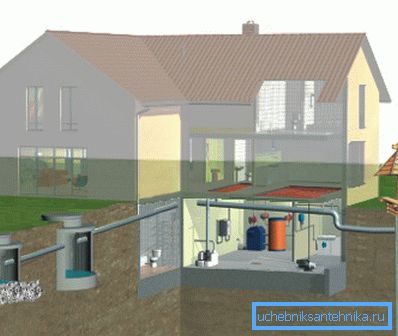

Redes externas y fuentes de agua.

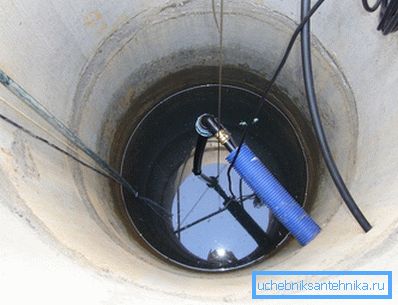

Pozos y pozos poco profundos
El suministro de agua centralizado es la opción más aceptable, ya que no está obligado a construir y mantener toda la red, así como a resolver el problema de la extracción de agua. Sin embargo, no todas las regiones tienen esa conveniencia, especialmente cuando se trata de casas de campo. Por lo tanto, la primera pregunta que enfrenta el propietario es la cuestión de la fuente del suministro de agua.
Aquí la elección es pequeña: solo puede realizar dos opciones:
- Perforar un pozo a un acuífero de presión (llamado pozo artesiano). Esta es la más aceptable en calidad y operación, pero también la opción más compleja y costosa para la construcción;
- Cavar un pozo o perforar un pozo poco profundo (el llamado pozo de “arena”). Aquí se minimizan los costos, se puede construir un pozo o un pozo abisinio de forma independiente, sin permisos y se requiere equipo especial.
En este capítulo, veremos la segunda opción: un pozo y un pozo poco profundo. De hecho, las diferencias entre estas opciones se reducen solo al método de apertura del acuífero, y la calidad del agua en ambos casos es aproximadamente la misma. El pozo se considera algo más seguro debido a la mayor profundidad y la boca cerrada.

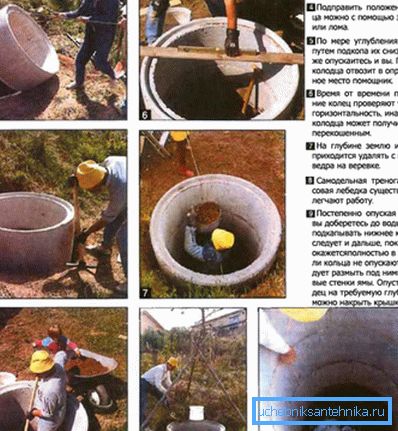

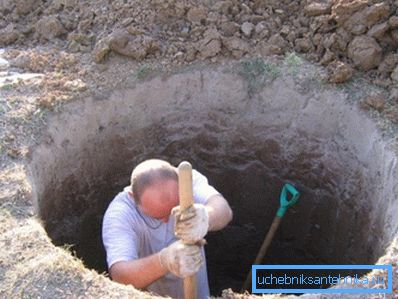

Es más fácil cavar un pozo usando anillos de concreto reforzado: primero, una pala cava un agujero poco profundo para que encaje en el anillo, luego baje el primer anillo, nivélelo y comience a cavar. A medida que desciende, se agrega lo siguiente en la parte superior, y así sucesivamente. Este es el método más fácil y seguro.
El pozo en la arena tampoco es muy complejo, sin embargo, ya se requieren equipos de perforación y la participación de especialistas. Hoy en día hay muchos entusiastas que perforan esos pozos, y algunos de ellos incluso crean plataformas de perforación caseras, pero esta es la excepción y no la regla.

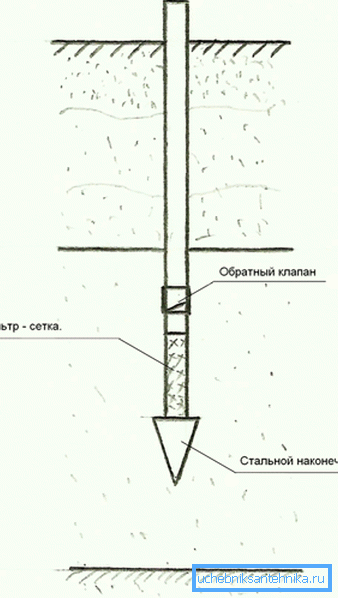

El pozo abisinio (o el pozo abisinio) es el más simple en ejecución independiente. De hecho, es un tubo con una punta afilada, que perfora el suelo hasta el acuífero. El agua comienza a penetrar en los orificios de las paredes en la parte inferior de la tubería, y con la ayuda de una bomba se puede sacar y enviar a la casa.
En los pozos y pozos poco profundos, el agua no es de alta calidad, ya que hay un intercambio con el fluido de la superficie, especialmente durante las inundaciones y la fusión estacional de la nieve. Además, el espesor del filtro natural varía de 4 a 30 - 40 metros, lo que no es tanto.
Otro inconveniente es un recurso bastante limitado. Con el consumo activo de una familia numerosa con una granja, esta fuente puede agotarse en 5 a 20 años. Por supuesto, hay muchos ejemplos de años de servicio, pero esta característica debe tenerse en cuenta.
Finalmente, los pozos poco profundos requieren una operación constante, de lo contrario, se acumulan y dejan de funcionar. Los pozos también están preocupados, pero se pueden limpiar y volver a operar, pero con los pozos es mucho más difícil de hacer.
Presta atencion Los pozos y los pozos en la arena son baratos y fáciles de construir, pero la calidad de su agua deja mucho que desear. Para su uso en alimentos, tal agua requiere una limpieza y preparación cuidadosas.
Pozos artesianos

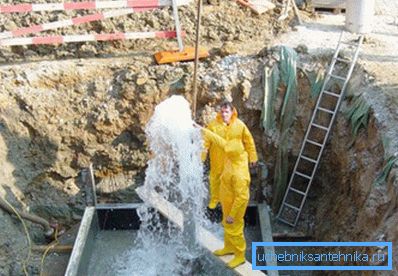

Si desea tener una fuente de agua de alta calidad, debe elegir un pozo artesiano. Esta especie se distingue por el hecho de que el agua se eleva desde una profundidad considerable: 50 a 150 metros de un acuífero de piedra caliza. Antes de entrar en este horizonte geológico, el líquido pasa de manera enorme, se limpia gradualmente de impurezas y se filtra.
Además, debido al contacto con varios tipos de suelos y rocas, el agua se mineraliza, lo cual es muy útil para nuestro cuerpo. A menudo, la mineralización puede ser demasiado alta, pero este problema se resuelve utilizando el filtrado químico.
Para el desarrollo de fuentes artesanales, se necesita permiso, y el trabajo solo puede ser realizado por una organización especializada. Además, en caso de contaminación del horizonte, usted será legalmente responsable ante el estado.
Ventajas de las fuentes artesianas:
- Alto grado de purificación del agua por filtración natural. El líquido pasa a través de un gran espesor de roca de diversos grados de permeabilidad y se limpia completamente;
- Agua de alta calidad en cuanto a composición mineral. El líquido está enriquecido con una gran cantidad de minerales presentes en el suelo;

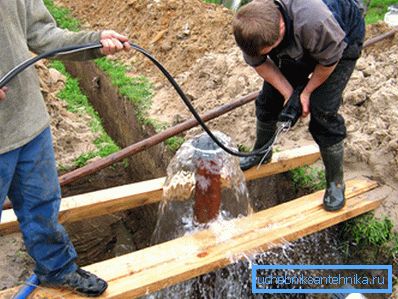

- En la mayoría de los casos, los horizontes de piedra caliza están bajo una gran presión, y el agua sube a la superficie misma. Esto elimina la necesidad de equipos de bombeo serios y simplifica el mantenimiento del sistema;
- El recurso de los lagos profundos es prácticamente inagotable, por lo tanto, la vida útil de la fuente es mucho más larga que en el pozo;
- Los pozos artesianos se caracterizan por su alto rendimiento, por lo que puede construir un punto de producción de agua en varias áreas adyacentes. Esto reducirá significativamente los costos.
Presta atencion Una desventaja significativa de todas las fuentes artesanales es el alto costo de su construcción y la necesidad de obtener permisos de las autoridades estatales de supervisión y servicios sanitarios.
Redes internas

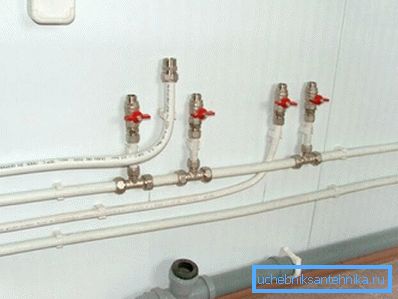

Diseño de la camiseta

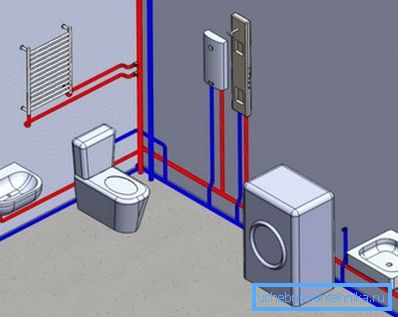

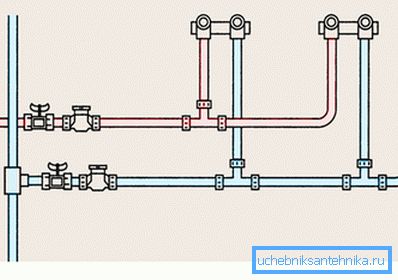

El método más común de distribución de las tuberías internas del sistema de suministro de agua es un circuito secuencial o en T. Se diferencia en que todos los dispositivos están conectados en serie.
Normalmente el sistema está organizado así:
- Hay un elevador de agua caliente y fría, que está conectado directamente a la línea principal;
- Tubos horizontales o camas solares se ramifican desde el elevador en cada piso a través de un tee. La mayoría de las veces se utiliza cableado inferior cuando la tumbona está en el suelo o en la regla;
- Más lejos de la tumbona, a través de los tees, los tubos de revestimiento se drenan a cada dispositivo.
Presta atencion Con tal diseño de tubería, el consumo de materiales de construcción será mínimo. El volumen de trabajo de instalación también es pequeño, respectivamente, el costo del proyecto será menor.
Sin embargo, hay un inconveniente importante: con la activación simultánea de dos o más dispositivos de toma de agua (un grifo en la cocina y una ducha en el baño), la presión del agua cae notablemente, respectivamente, menos líquido fluirá en cada dispositivo. También en las grúas más remotas, la presión será significativamente menor que la de las ubicadas cerca del elevador.
Esta característica no es tan esencial para casas pequeñas o apartamentos de la ciudad. Sin embargo, para grandes mansiones y cabañas con muchas habitaciones y baños, esta desventaja se notará y reducirá la comodidad del suministro de agua.

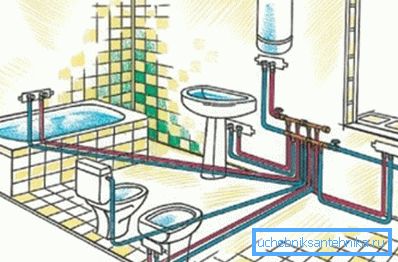

Cableado del colector

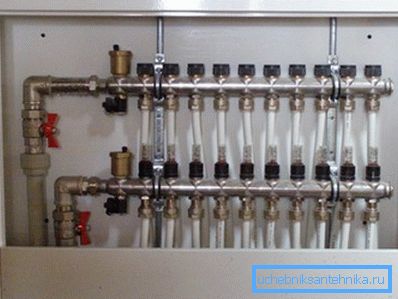

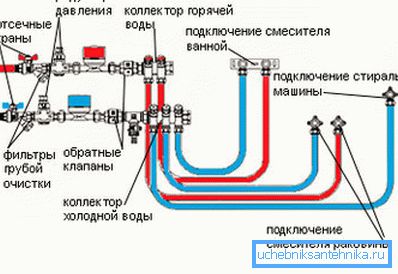

Para casas grandes y apartamentos de varias habitaciones con varios baños, la distribución de colectores de tuberías de agua se usa con más frecuencia. Difiere en que el forro del tubo ascendente a cada dispositivo sanitario por separado.
Como resultado, cuando dos o más válvulas se conectan simultáneamente, no hay una caída de presión notable en el sistema. En el caso de un gran número de residentes y grandes áreas de la sala, esta característica es importante e incluso decisiva al elegir un esquema de suministro de agua.
Otra ventaja del sistema con cableado de colector es la capacidad de desconectar cualquier dispositivo del suministro de agua sin interrumpir el suministro de fluido a los otros puntos de la toma de agua. En el caso de averías y reparaciones, así como el reemplazo de tuberías, esta característica es bastante importante.
Las desventajas de tal sistema incluyen las siguientes cualidades:
- Para la implementación del sistema se requiere un número mucho mayor de tuberías, accesorios y otros equipos;
- La construcción del sistema es más compleja y consume más tiempo;
- Requiere colector y mueble sanitario. A veces se usa un sótano o una habitación separada en lugar de un armario;
- El circuito requiere el uso de un reductor de presión.

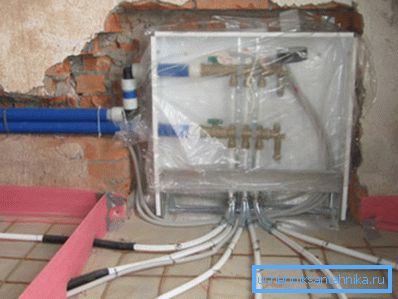

También puede observar que la instrucción implica el uso de tuberías de plástico más caras. Además, debe ocultarse un gran número de tumbonas horizontales en algún lugar, lo que requiere una decoración especial o sombreado de la pared. También puede ocultar las tuberías en la regla del piso durante el acabado áspero.
Presta atencion La plomería con cableado colector tiene un mayor costo y complejidad en la construcción. Sin embargo, para casas grandes y cabañas no hay mejor alternativa.
Conclusión
El sistema de fontanería se puede organizar de varias maneras. Después de leer el artículo, podrá determinar cuál es el mejor esquema de colector o línea de salida del acueducto, así como elegir una fuente de agua adecuada. El video en este artículo lo ayudará a poner en práctica el proyecto de suministro de agua a su hogar.
