Escogiendo la mejor llave de paso

Al instalar agua y calefacción en la casa, el diseño e instalación adecuados de las tuberías es solo la mitad de la batalla. La durabilidad y confiabilidad del sistema depende en gran medida de las válvulas seleccionadas. Las grúas esféricas son muy populares, la llave de paso para agua de este tipo se distingue por su alta durabilidad y excelentes propiedades de rendimiento.

Un poco de historia

La idea misma de regular el movimiento del flujo de agua mediante el bloqueo (total o parcial) de tuberías se originó antes de nuestra era, en la antigua Roma. Es cierto que, para este propósito, se utilizaron placas de cobre comunes y el proceso en sí tenía poco en común con las válvulas modernas.

Una llave de paso con una parte de bloqueo, hecha en forma de bola, apareció mucho más tarde. Pero tales dispositivos no se utilizaron ampliamente por una sola razón: no había materiales para el asiento de sellado debajo de la bola que duraran lo suficiente. Además del impacto de un líquido, dicho material también debe soportar un impacto mecánico de una bola giratoria.

Sin embargo, el prototipo del moderno dispositivo de bloqueo se puede ver en el habitual samovar ruso: la parte de bloqueo de la grúa de los samovares rusos utiliza exactamente el mismo principio. La única diferencia está en la forma de la pieza de bloqueo: en los samovares parece un cono con un agujero.

El inicio oficial del uso de válvulas de bola en la actividad económica humana puede considerarse el año 1954, fue entonces cuando Howard Freeman patentó el uso de un dispositivo de este tipo en un avión en la tubería del sistema de combustible.

Para ser justos, vale la pena señalar que fue solo la primera persona que se le ocurrió la idea de patentar un dispositivo de este tipo, la identidad de la persona a la que se le ocurrió primero la pieza de bloqueo en forma de bola es imposible de establecer.

Las grúas modernas de este tipo son un poco más complicadas en la construcción que la parte de bloqueo de una grúa samovar. En los dispositivos modernos, la atención se centra en la durabilidad de la junta, así como en la suavidad de la superficie de la bola, esto es necesario para minimizar la fricción.

Todo lo que necesitas saber sobre la llave de paso.

Cualquier válvula de bola es un dispositivo bastante simple pero efectivo. Dichas válvulas y accesorios pueden usarse no solo en la casa, sino también en la industria, y el diseño no sufre ningún cambio especial.

Las fortalezas y debilidades de la válvula de bola.

El uso de este tipo tiene varias ventajas:

• el diseño le permite abrirlo / cerrarlo instantáneamente;

Presta atencion Para abrir la válvula de bola de cierre, simplemente gire la manija 90?, En el caso de la válvula, necesita hacer varias vueltas de la válvula. En la industria, la capacidad de cerrar la tubería casi instantáneamente es especialmente importante.

• Debido al diseño simple, prácticamente no hay pérdida de presión en la tubería;
• Bajo costo, cualquier válvula - válvulas, válvulas de este tipo, costará un poco;
• mantenibilidad
• bajo peso y talla;


• Posibilidad de uso en duras condiciones de funcionamiento.

Con respecto a las debilidades, se puede notar, excepto que existe la posibilidad de un choque hidráulico en el sistema. Un efecto similar es posible si todos los consumidores cierran los grifos al mismo tiempo, en cuyo caso la tubería se probará seriamente.

Presta atencion Los dispositivos de bloqueo del cono dependen mucho de la calidad del ajuste del cono.

En el caso del uso de tales dispositivos en la industria, el lado débil puede atribuirse a la necesidad de instalar una unidad eléctrica bastante costosa. Con el control manual, el mango puede ser demasiado largo y puede que no siempre sea posible instalarlo.

Clasificación

Puede separar la separación de dichos dispositivos en grupos de acuerdo con varios parámetros.

Entonces, de acuerdo con el método de instalación, puede seleccionar:

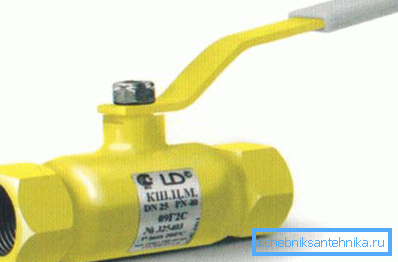

• válvulas de embrague - se utiliza una conexión roscada con una tubería, tales dispositivos se instalan en casas en tuberías de agua caliente y fría, así como en sistemas de calefacción. Instalarlo tú mismo no es difícil;

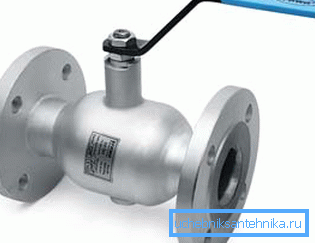

• brida - tales modelos pueden cumplirse en la industria, difieren en el aumento de peso en comparación con muftovy;

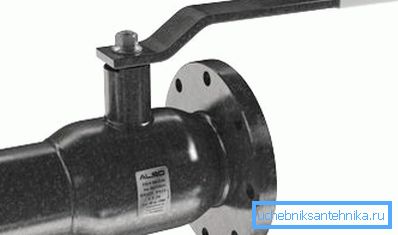

• tipo combinado - en la brida, por un lado, en la conexión roscada;

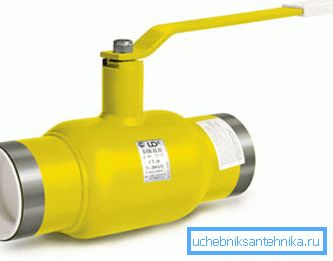

• conexión permanente (soldado) se usa muy raramente, la sección del tubo en la que se encuentra la válvula, simplemente se suelda a la tubería.

Existen diferencias en el diseño de válvulas de cierre:

• Los modelos con 1 entrada y salida se llaman a través de tuberías, la llave de paso a través de la válvula permite solo regular el flujo de fluido en la tubería;
• Las grúas de esquina también tienen 1 entrada y salida, pero a costa del diseño se pueden instalar directamente en el lugar de rotación de la tubería;

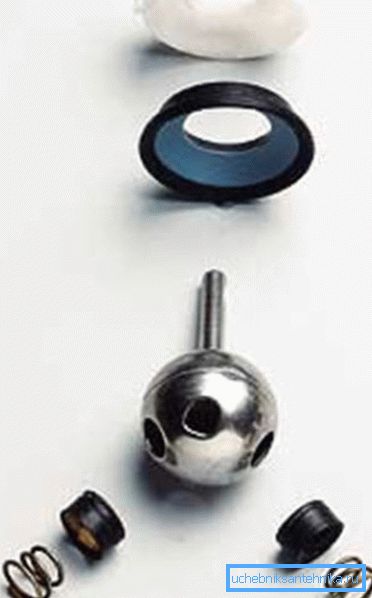

• Mucho más funcionalidad para grúas con más de un grifo o tubería. Se pueden utilizar para mezclar o separar el flujo de líquidos. Este es exactamente el principio que hace un mezclador de bola de fregadero.

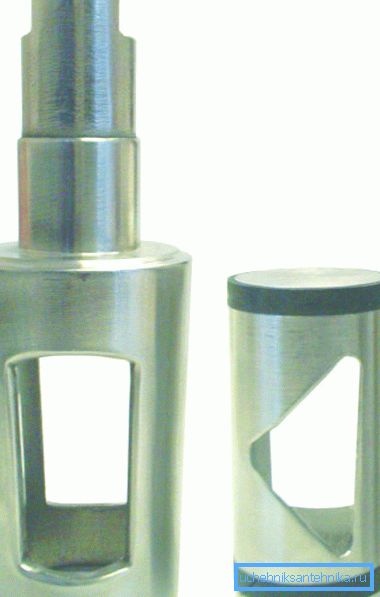

El elemento de bloqueo se puede realizar no solo en forma de bola, sino también en forma de cono. El principio de funcionamiento es similar al de la pelota.

El dispositivo y principio de funcionamiento de la llave de paso.

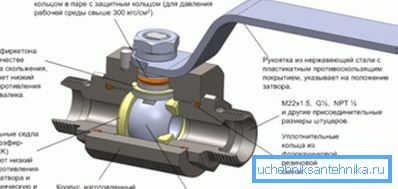

El elemento principal de cualquier llave de paso es una bola con segmentos cortados, montada en un asiento de sellado. En el centro de la bola hay un agujero cuyo diámetro depende del diámetro interno de la tubería. La barra de metal está conectada a la bola, a la que está unida la manija: el precio de este diseño es mínimo y la eficiencia está en su altura.

Presta atencion Los modelos pequeños utilizan el llamado. Bola flotante, de gran tamaño, se puede instalar en soportes especiales. En versiones más caras, la junta de sellado está cargada por resorte para compensar el desgaste durante la operación.

Tal dispositivo de la llave de paso permite, si es necesario, bloquear completamente la tubería con un movimiento de una mano. Girar la palanca gira la bola en la silla, bloqueando completamente el paso.

Los análogos de cono funcionan exactamente de acuerdo con el mismo principio, la única diferencia es el alcance de la aplicación. Si la pelota puede considerarse como dispositivos universales que pueden usarse tanto en la vida cotidiana como en la industria, los cónicos se usan más comúnmente en los hogares.

Presta atencion La superficie del cono con falta de lubricación puede "adherirse" a la superficie interna de la carcasa.

Selección e instalación de una grúa.

Incluso en la etapa de selección, puede rechazar las válvulas de cierre de baja calidad, solo debe seguir estos consejos:

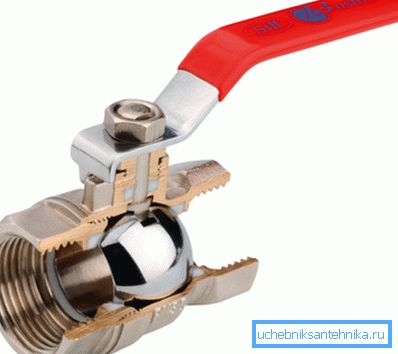

• inspeccione la válvula de bola: fluye, las microfisuras son inaceptables, la superficie debe estar perfectamente lisa;

• compruebe el metal del que está hecho el grifo, si la documentación indica que es de latón, pero el imán se adhiere a él, lo más probable es que sea falso;
• Lo ideal es que, por supuesto, también necesite verificar el grosor de las paredes, pero esto no se puede hacer en la tienda, por lo que los dos primeros puntos serán suficientes.

En cuanto al proceso de instalación, no es más difícil que una junta de tubería convencional.

La instrucción es la siguiente:

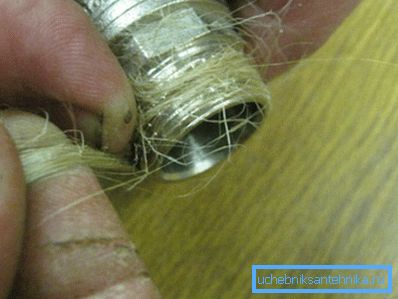

• La envoltura de lino o la cinta FUM se enrollan en la parte roscada;

Presta atencion La dirección de bobinado - a lo largo del hilo. Si la rosca de la válvula es interna, entonces el devanado se realiza en la tubería.

• La grúa está enrollada, 1-2 vueltas manualmente, luego con una llave dinamométrica;
• Después de eso, solo queda comprobar la estanqueidad de las uniones, si es necesario, desensamblar las conexiones y agregar los devanados inferiores.

Resumiendo

La llave de paso es simplemente una cosa indispensable en el hogar. A pesar de que su diseño no ha cambiado significativamente en los años que han pasado desde la invención, no ha afectado la eficacia de ninguna manera. El material propuesto permitirá al lector inexperto comprender cómo funciona y cómo funciona un dispositivo similar.

El video en este artículo muestra el principio de funcionamiento de la válvula de bola de polipropileno.
